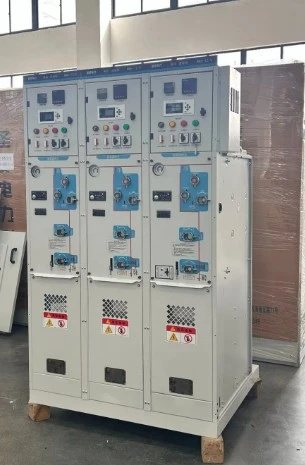

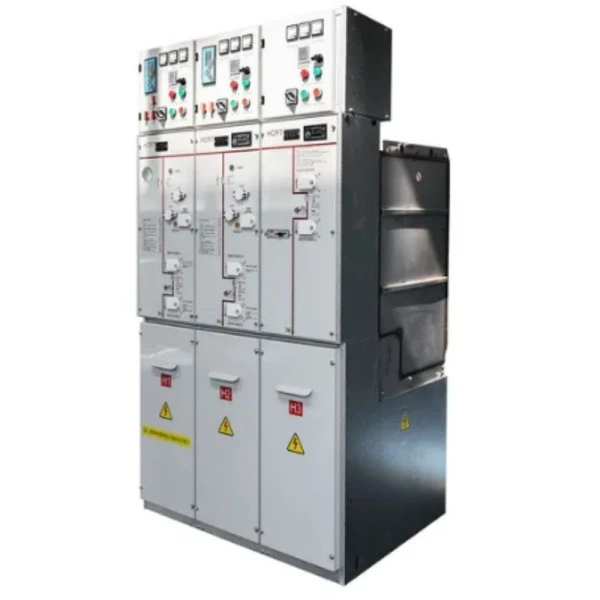

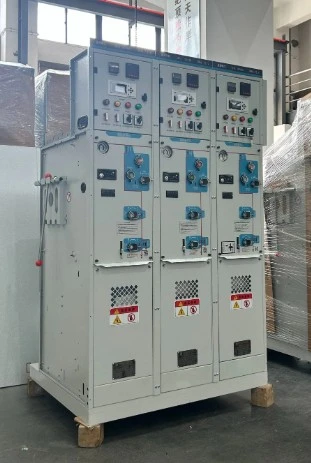

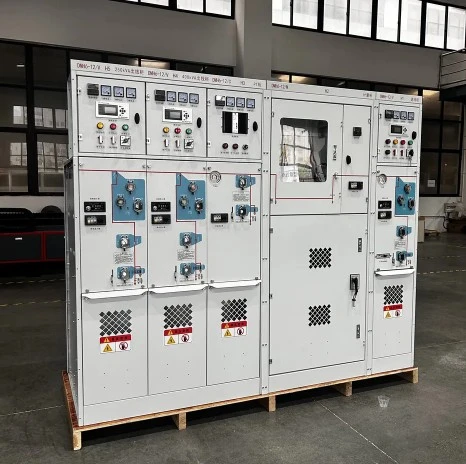

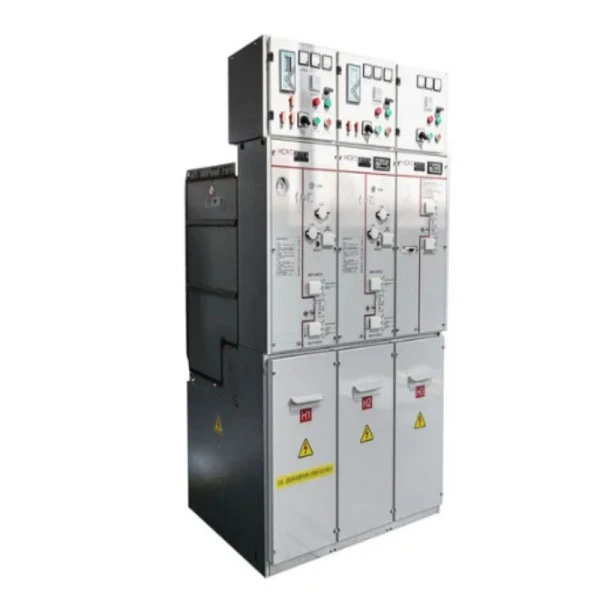

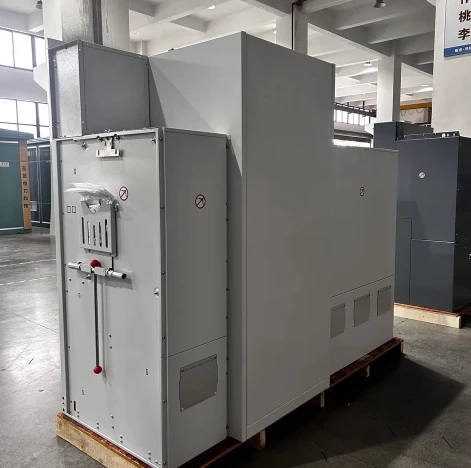

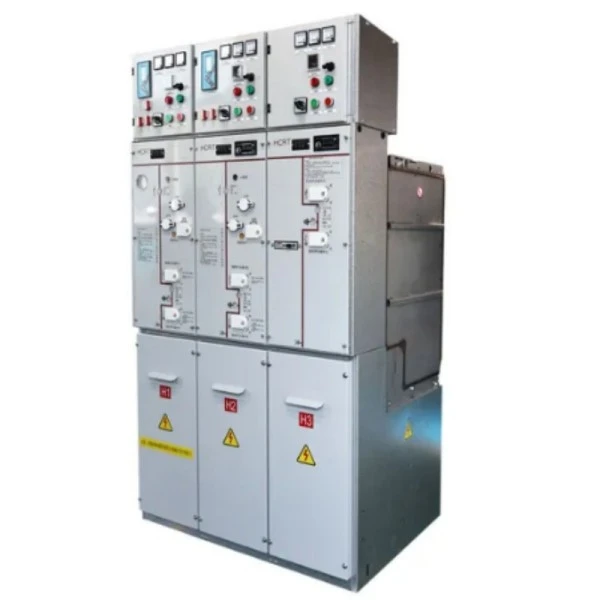

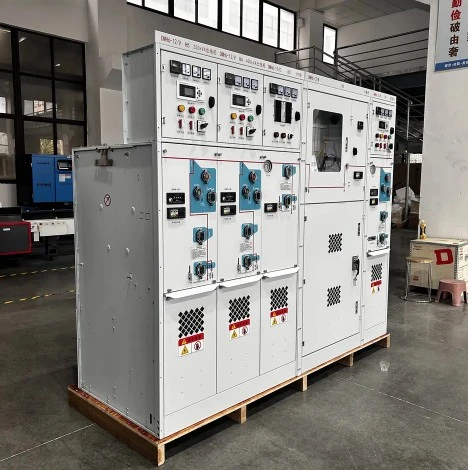

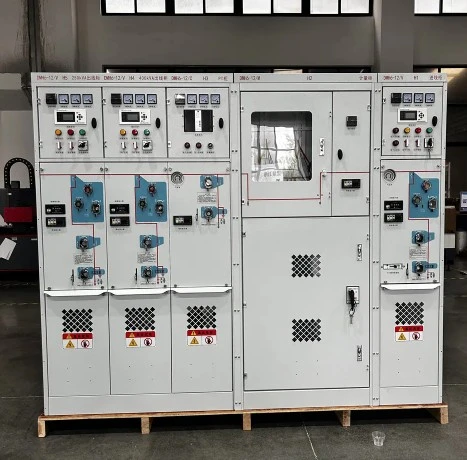

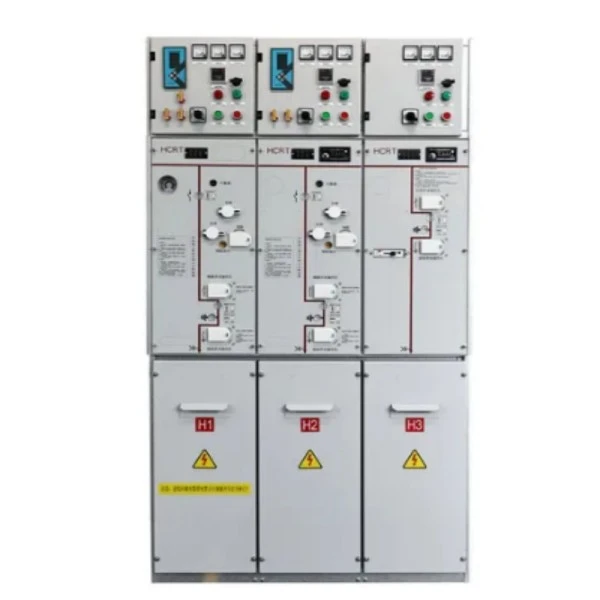

Герметичні розподільні пристрої середньої напруги 35 кВ Sf6

Герметичний розподільний пристрій середньої напруги 35 кВ із елегазом — це зібраний на заводі електричний пристрій у металевому корпусі, який використовує газ гексафторид сірки (SF6) як ізоляційне та дугогасне середовище. На відміну від звичайних розподільних пристроїв відкритого типу, усі частини під напругою, включаючи автоматичний вимикач, роз’єднувач і заземлювач, герметично закриті всередині резервуару з нержавіючої сталі, наповненого газом SF6 під контрольованим тиском.

Що воно може зробити?

В першу чергу, цей розподільний пристрій середньої напруги 35 кВ з елегазом відповідає за прийом, розподіл і контроль електричної енергії в електромережах 35 кВ. Він захищає трансформатори, двигуни та фідери від перевантажень, коротких замикань і перехідних перенапруг. Коли виникає несправність, елегазовий вимикач гасить дугу протягом мілісекунд, забезпечуючи мінімальне пошкодження наступного обладнання. Крім того, він забезпечує дистанційне перемикання та моніторинг стану в реальному часі, що робить його основним компонентом сучасних інтелектуальних мереж. По суті, він замінює громіздкі розподільні пристрої з повітряною ізоляцією (AIS) у застосуваннях, де обмежений простір або суворі умови навколишнього середовища.

Переваги продукту

При оцінці елегазових розподільних пристроїв середньої напруги 35 кВ рішення Lugao Power виділяється п’ятьма основними перевагами:

1. Надвисока надійність: оскільки газ SF6 забезпечує чудову діелектричну міцність (приблизно в 3 рази більшу, ніж у повітря), внутрішні компоненти стійкі до пилу, вологості, соляного туману та забруднення. Це призводить до надзвичайно низького рівня відмов — менше 0,1% за десять років експлуатації.

2. Компактність: герметична конструкція значно зменшує зазори між фазами та між фазами та землею. Типовий кільцевий головний блок Lugao 35kV SF6 займає лише 1,2 м² на фідер, порівняно з 3,5 м² для AIS. Це дозволяє комунальним службам і промисловим підприємствам модернізувати або розширювати існуючі площі будівель.

3. Робота без обслуговування: оскільки всі рухомі частини працюють у сухому, герметичному середовищі з елегазом, немає потреби в регулярному очищенні, регулюванні контактів або перевірці опору ізоляції. Єдина рекомендована перевірка - це вимірювання тиску газу один раз на шість місяців. За 20-річний термін служби це економить до 70% експлуатаційних витрат.

4. Підвищена безпека для персоналу: зварний бак у металевому корпусі розрахований на локалізацію внутрішньої дугового замикання (IAC) до 50 кА/1с. Навіть у разі внутрішньої несправності клапан скидання тиску направляє гарячі гази в безпечний вихлопний канал, а не на оператора. Усі блокування відповідають IEC 62271-200.

5. Всепогодні характеристики: від -40°C на альпійських підстанціях до +55°C на сонячних електростанціях у пустелі, це 35 кВ середньої напруги SF6 герметичний розподільний пристрій працює без зниження номінальних характеристик. Всередині корпусу не потрібно додаткове опалення чи кондиціонування повітря.

Особливості продукту

● Герметичний розподільний пристрій Lugao Power середньої напруги 35 кВ з елегазом має наступні технічні характеристики:

1. Зварний резервуар із нержавіючої сталі: товщина 3 мм, клас 316L, перевірка на витік гелію менше 0,1% на рік. Немає прокладок або ущільнювальних кілець, які піддаються впливу атмосфери.

2. Трипозиційний перемикач: інтегрований вимикач навантаження, роз’єднувач і вимикач заземлення в одному механізмі. Механічне блокування запобігає неправильній послідовності операцій.

3. Манометр SF6 (з температурною компенсацією): Забезпечує справжнє зчитування тиску незалежно від температури навколишнього середовища. Зелена зона = 0,12–0,14 МПа (абсолютна). Доступні контакти сигналізації низького тиску для дистанційного моніторингу.

4. Варіант вакуумного автоматичного вимикача: для захисту живлення вбудований вакуумний переривач із зовнішньою ізоляцією SF6 поєднує високу відключаючу здатність вакууму з міцністю ізоляції SF6. Номінальний струм відключення короткого замикання: 31,5 кА.

5. Кабельний відсік: велика знімна передня кришка забезпечує легкий доступ для встановлення кабельного наконечника. Підходить для одножильних мідних або алюмінієвих кабелів до 500 мм².

6. Магнітний або пружинний привід: доступний у вигляді магнітного приводу (на 100 000 механічних операцій) або пружинного механізму з накопиченою енергією (для економних проектів).

7. Імітаційна шина передньої панелі: чітка вигравірувана однолінійна діаграма зі світлодіодними індикаторами положення перемикача, стану заземлення та тиску елегазу.

8. Допоміжні контакти: 6НО + 6НЗ, розраховані на 220 В постійного струму, з прямим приводом від головного вала (без ковзання кулачків).

Застосування продукту

Універсальність герметичних розподільних пристроїв середньої напруги 35 кВ з елегазом робить його придатним для таких застосувань:

1. Вітряні електростанції: використовуються в основі башти кожної турбіни або в колекторних кільцях морської платформи. Витримує вібрацію, сольові бризки та обмежені простори.

2. Сонячні фотоелектричні електростанції: встановлюються на виходах об’єднувальної коробки та на первинній стороні підвищувального трансформатора. Герметична конструкція запобігає проникненню пилу в пустельних середовищах.

3. Промислові підстанції: металургійні заводи, цементні заводи та нафтохімічні підприємства, де безперервне виробництво вимагає тривалої безвідмовної роботи. Розподільний пристрій SF6 живить великі двигуни (3 МВт–10 МВт) і дугові печі.

4. Центри обробки даних: забезпечує надійне вхідне живлення 35 кВ для резервних генераторів і систем ДБЖ. Його компактні розміри залишають більше місця для IT-стійків.

5. Залізничні тягові підстанції: Для електрифікованих залізниць у системах 27,5 кВ або 35 кВ. TheРозподільний пристрій елегазвитримує часті перемикання (до 5000 операцій на рік) без зносу контактів.

6. Підземні підстанції: у центрах міст або комерційних комплексах, де земля непомірно дорога. Розподільний пристрій може бути встановлений у два яруси всередині сховища висотою 2,5 м.

7. Вторинний розподіл: як кільцевий головний блок (RMU) для живлення житлових кварталів або невеликих промислових парків від петлі 35 кВ.

Стандарти, яких ми дотримуємося

Герметичні розподільні пристрої Lugao Power середньої напруги 35 кВ із елегазом розроблені та виготовлені відповідно до міжнародних і галузевих стандартів для забезпечення безпеки, надійності та тривалого терміну служби.

Деталі виробництва

Кожна одиниця розподільного пристрою середньої напруги 35 кВ Lugao Power із герметичним елегазом проходить суворі етапи виробництва:

● Виготовлення резервуару: пластини з нержавіючої сталі 316L, вирізані лазером, зварюються за допомогою зажимного пристрою. Усі зварні шви перевіряються за допомогою проникаючої речовини та рентгена на наявність точкових отворів. Потім кожен резервуар випробовується під тиском 0,3 МПа (2*робочий тиск) протягом 24 годин.

● Обробка поверхні: Зовнішня частина фосфатована та покрита порошком епоксидного поліефіру RAL 7035 (мінімальна товщина 80 мкм). Стійкість до сольового туману: 1000 годин.

● Обробка газу SF6: після складання всіх внутрішніх компонентів (втулки, контакти, приводи) резервуар відкачується до < 10 Па. Потім газ SF6 з чистотою >99,97% заповнюється до 0,12 МПа абсолютного. Точка роси перевірена при < -50°C.

● Випробування на механічну міцність: кожен робочий механізм проходить 500 циклів (відкрити/закрити/земля) на випробувальному стенді перед остаточним складанням.

● Випробування на високу напругу: 70 кВ/1 хв витримувана напруга промислової частоти (сухий) і 110 кВ/1,2/50 мкс випробування грозовим імпульсом.

● Вимірювання часткового розряду: менше 5 пКл при 1,1× номінальної напруги (38,5 кВ). Виміряно широкосмуговим детектором часткових розрядів.

● Виявлення витоку: зонд-аналізатор (галогенний детектор) сканує кожен зварний шов і фланець втулки. Гарантований рівень витоку < 0,1% на рік.

● Відстеження: кожен розподільний пристрій отримує унікальний QR-код. QR-код посилається на звіт про заводські випробування, включаючи криві випробування тиску, рівні часткового розряду та дату заправки газом.

Герметичні розподільні пристрої SF6 проти розподільних пристроїв з повітряною ізоляцією (AIS)

Часті запитання (FAQ)

Q1: Як часто потрібно заправляти герметичний розподільний пристрій середньої напруги 35 кВ SF6?

Відповідь: За нормальних умов рівень витоку становить менше 0,1% на рік. При початковому заповненні 0,12 МПа знадобиться більше 20 років, щоб знизитися до порогового значення (0,10 МПа). Ми рекомендуємо перевіряти манометр кожні 6 місяців. Як правило, протягом річного гарантійного періоду доповнення не потрібне, якщо тільки немає пошкодження ущільнення.

Q2: Чи елегаз шкідливий для навколишнього середовища? І чи пропонує Lugao альтернативи?

A: SF6 має високий потенціал глобального потепління (GWP = 23 500). Однак герметичний розподільний пристрій Lugao середньої напруги 35 кВ з елегазом споживає менше 2 кг на одиницю, а наша конструкція герметичної цистерни практично усуває викиди. Для проектів, які вимагають використання екологічно чистого газу, ми пропонуємо додаткове заповнення «зеленим газом» (C5-FK) із нижчим на 99% GWP, але з дещо зниженим показником ізоляції.

Q3: Чи можна церозподільні пристроївикористовувати на вулиці без додаткового корпусу?

Відповідь: Так, сам герметичний розподільний пристрій із елегазом середньої напруги 35 кВ має клас IP67 для герметичної ємності та IP4X для відсіку низької напруги. Однак для прямого зовнішнього встановлення ми рекомендуємо замовити опцію «всепогодної кришки» (додає рейтинг IP54 для всієї кабіни). В іншому випадку встановіть його всередині простого кіоску або будівлі підстанції.

Q4: Чи поширюється однорічна гарантія на сам газ SF6?

Відповідь: Так, якщо витік буде підтверджено (за допомогою мильної бульбашки або тесту на детекторі) протягом гарантійного періоду, Lugao безкоштовно надасть замінний газовий балон і повторно запечатає фітинг. Однак, якщо витік є результатом фізичного пошкодження (наприклад, вилковий навантажувач зіткнувся з резервуаром), ремонт підлягає оплаті.

Q5: Чи можу я модернізувати віддалений інтерфейс SCADA до цього розподільного пристрою?

A: Усі пристрої постачаються зі стандартними допоміжними контактами 6NO+6NC, готовими для підключення до RTU або PLC. Для розширеного моніторингу ми пропонуємо додатковий плагінний модуль із виходами Modbus RTU (RS485) або IEC 61850 (Ethernet), що забезпечує дані про тиск елегазу, положення перемикача та лічильник роботи в реальному часі.
