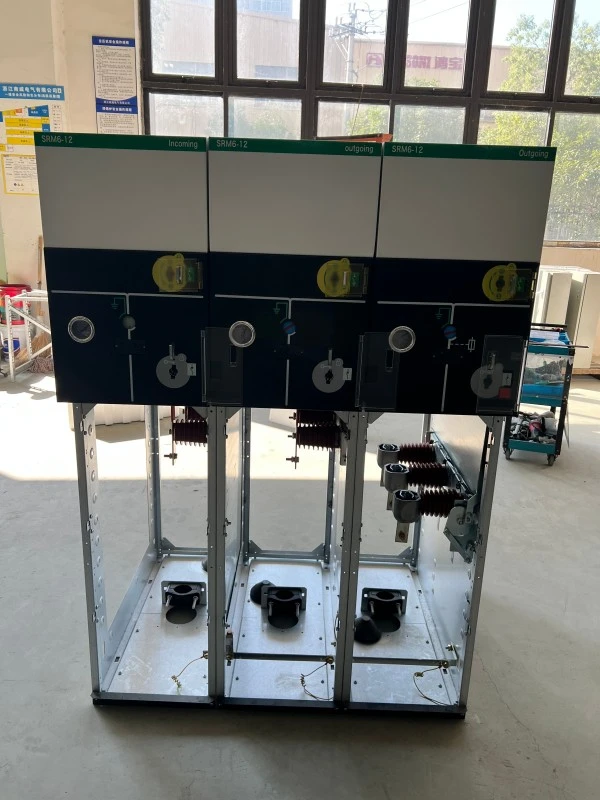

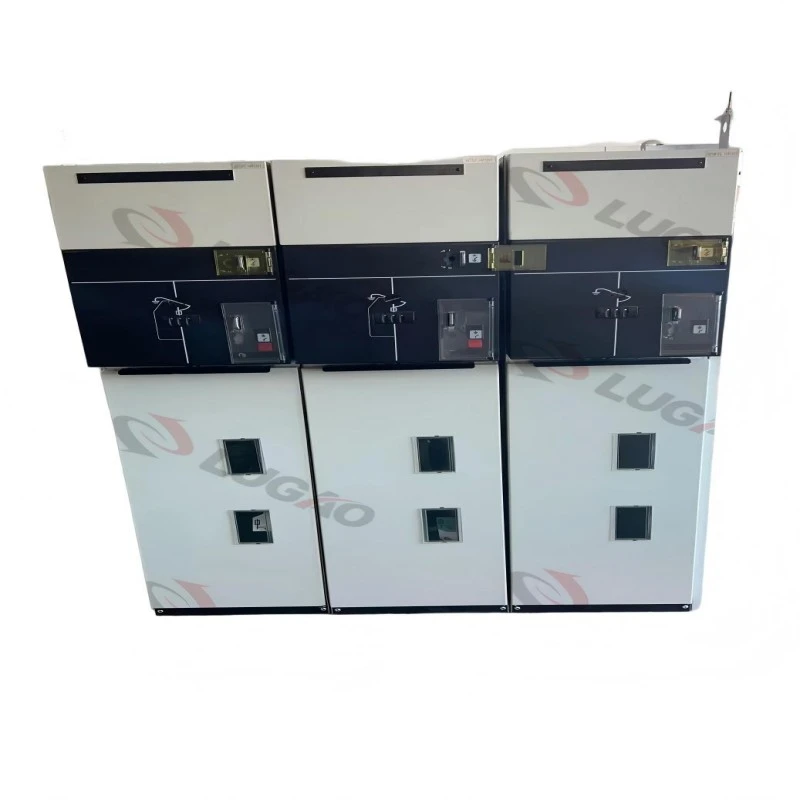

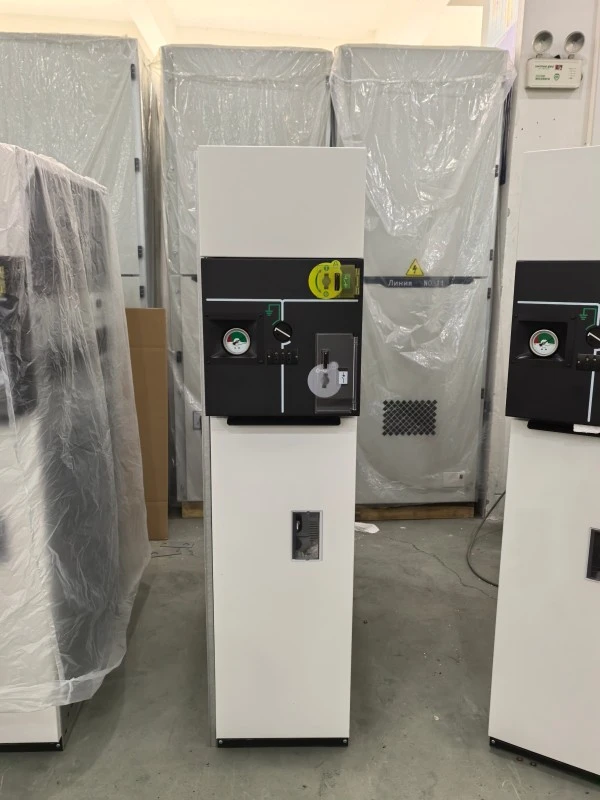

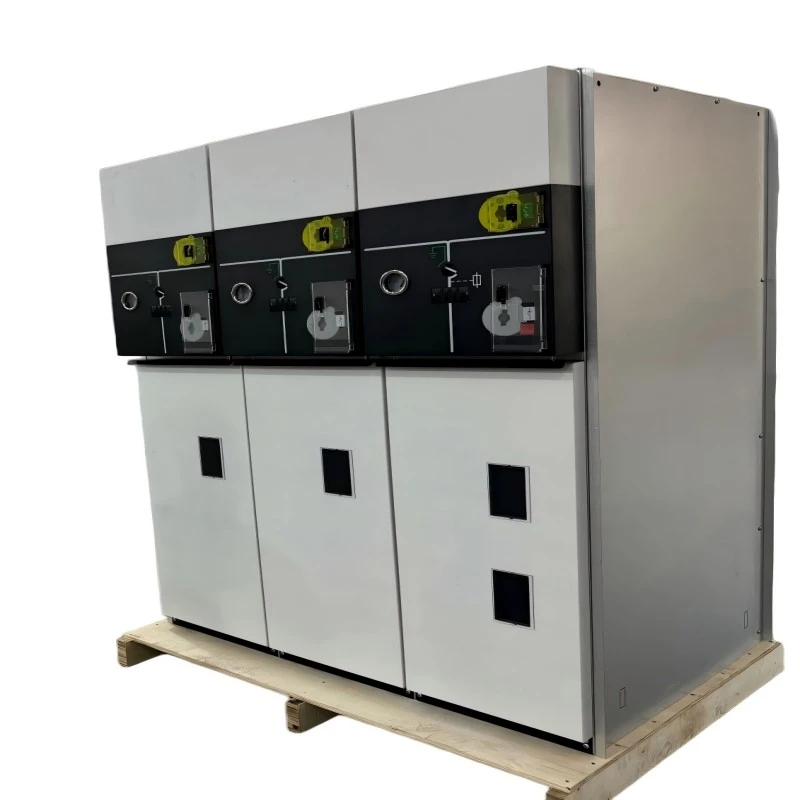

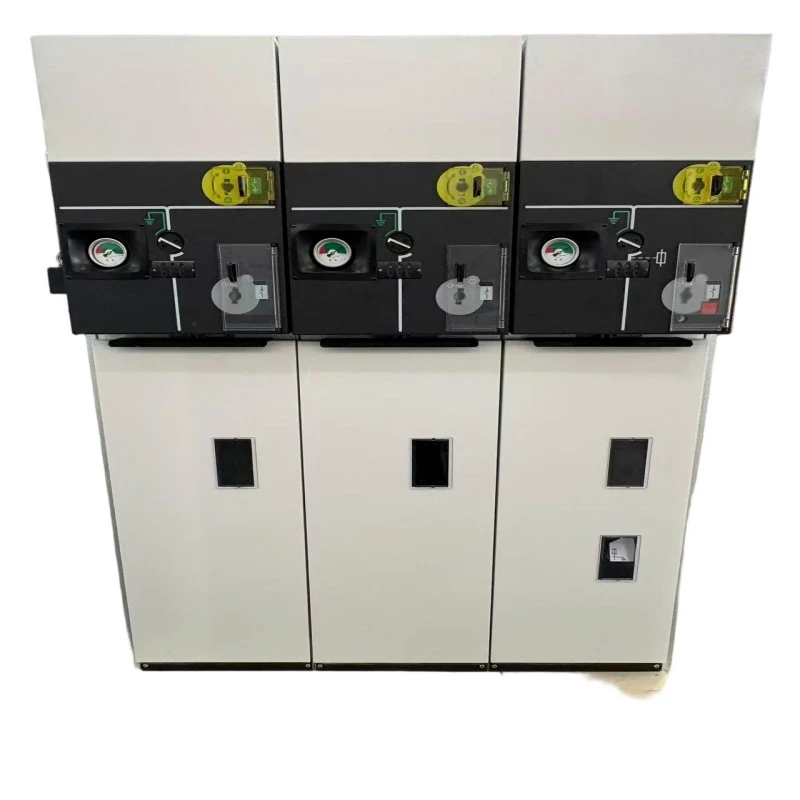

Система блокування з низьким вмістом газу в металевому корпусі RMU

Система блокування з низьким вмістом газу RMU в металевому корпусі (Кільцевий головний блок) – це розподільчий пристрій заводської збірки, який пройшов типові випробування, призначений для розподільних мереж середньої напруги (до 24 кВ). Він поєднує технологію газу з елегазовою ізоляцією або без елегазу з механічною та електричною системою блокування низького тиску газу.

Що він робить:

RMU безпечно підключає, ізолює та захищає трансформатори та кабельні схеми в кільцевих мережах. «Система блокування низького рівня газу» автоматично запобігає роботі (закриття або заземлення), коли внутрішній тиск газу падає нижче безпечних порогів, усуваючи ризики внутрішньої дуги через недостатню діелектричну міцність. Металева конструкція забезпечує надійний фізичний захист і електромагнітне екранування.

Ключові функції:

● Створення/розрив навантаження

● Робота вимикача заземлення з блокуванням

● Захист від струму пошкодження (з запобіжником або реле)

● Сигналізація низького тиску газу та блокування

● Видима ізоляція під металевим корпусом

Кожна система блокування з низьким вмістом газу в металевому корпусі RMU від Lugao Power відповідає стандартам IEC 62271-200 і GB/T 3906, забезпечуючи бездоганну інтеграцію в розумні мережі.

Параметр продукту (специфікація)

Особливості продукту та застосування

Основні функції (з розділом запитань і відповідей)

Характеристика 1: Механізм блокування низького тиску газу

Запобігає закриттю або заземленню, коли щільність газу недостатня.

Механічний замок + допоміжний контакт зворотного зв'язку до RTU.

Характеристика 2: повністю герметичний резервуар у металевому корпусі

Бак з нержавіючої сталі з лазерним зварюванням.

Відсутність зовнішніх відкритих струмоведучих частин.

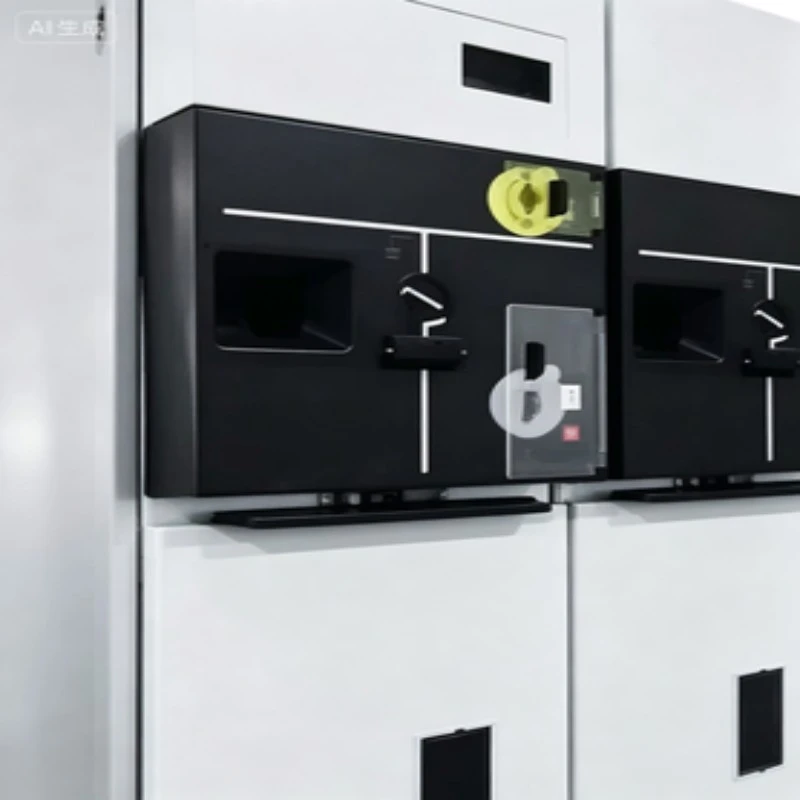

Функція 3: Інтегровані механічні/електричні блокування

●Вимикач навантаження – вимикач заземлення – ланцюг блокування передньої кришки.

Положення про ключ і навісний замок.

Функція 4: Компактний і модульний дизайн

Ширина всього 375 мм на одиницю.

Розширюється з обох сторін.

Функція 5: проста в обслуговуванні газова система

Самоущільнювальні клапани; манометр газу з позначеною червоним кольором зоною низького тиску.

Додатки

1. Вторинні розподільні мережі (житлові та комерційні комплекси)

2. Вітрові/сонячні електростанції (екологічна адаптованість)

3. Приміщення розподільних пристроїв зарядного вузла електромобілів

4. Резервні фідери центру обробки даних

5. Кільцеві мережі промислових підприємств

Питання та відповіді --- Детальне ознайомлення з функціями продукту

Q1: Чи впливає блокування низького газу на нормальну швидкість роботи?

В: Ні. Під нормальним тиском блокування прозоре. Замок спрацьовує лише у разі витоку газу (наприклад, через старіння ущільнення) --- зазвичай через 10 років. Це додає нульову затримку під час рутинного перемикання.

Q2: Який типовий інтервал заправки газу?

A: Для версії SF6, >20 років за нормальних умов. Блокування низького рівня газу активує тривогу задовго до критичного рівня, дозволяючи проводити планове технічне обслуговування.

Питання 3: Чи підходить система блокування з низьким вмістом газу в металевому корпусі RMU для автоматизації інтелектуальної мережі?

A: Абсолютно. Кожен пристрій має допоміжні контакти для сигналізації про низький рівень газу, статус блокування та положення перемикача --- сумісні з IEC 61850 через RTU.

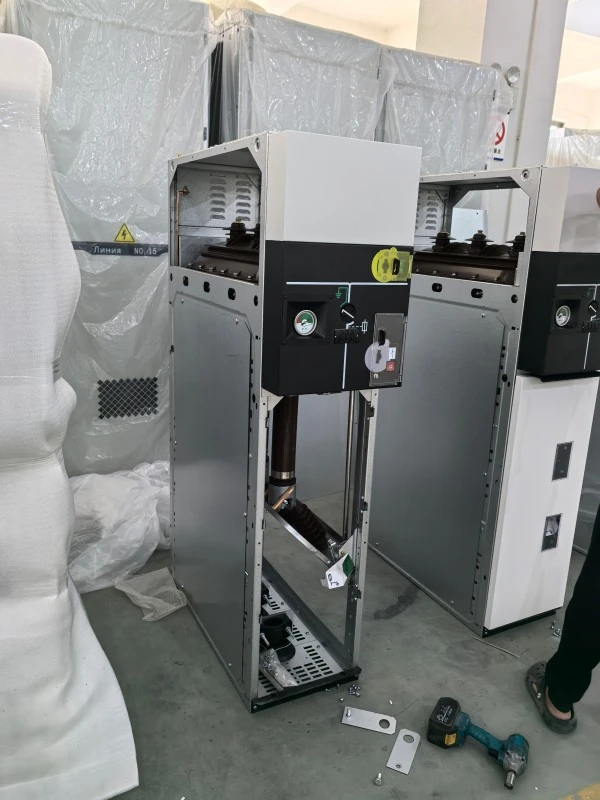

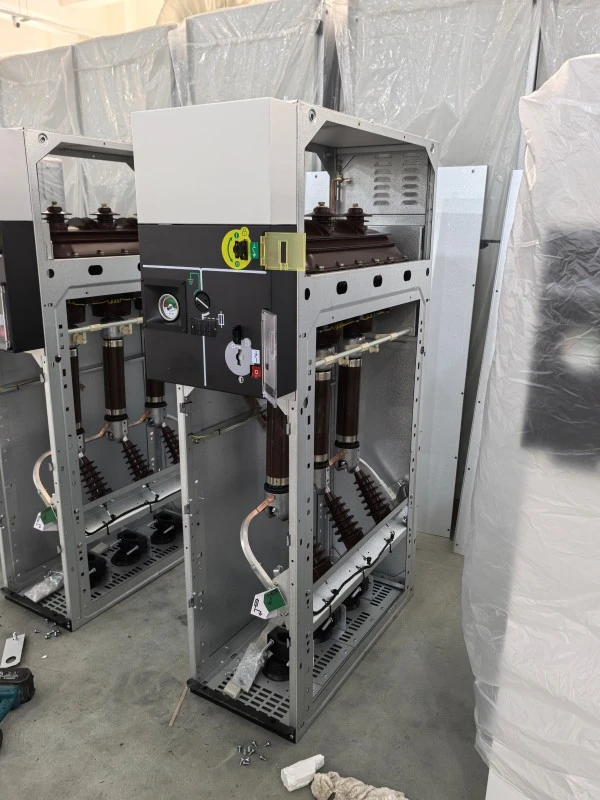

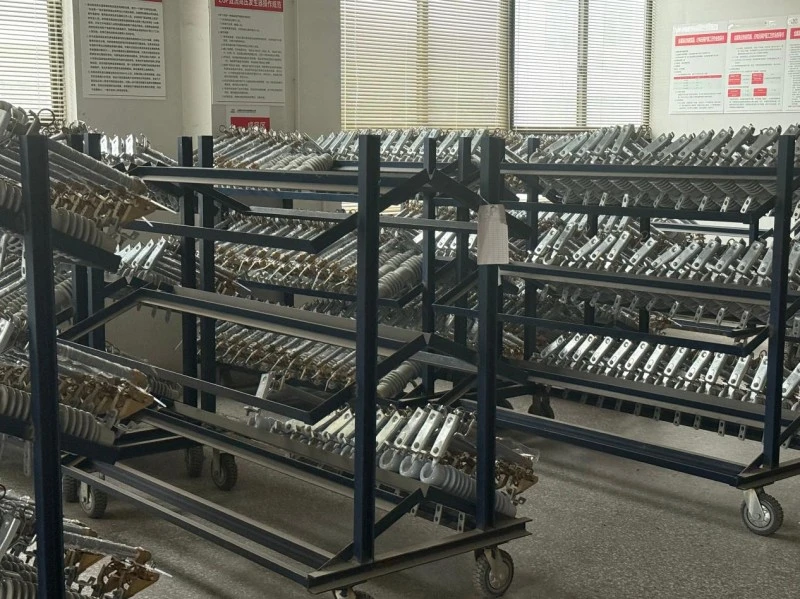

Деталі виробництва

Виробничий процес

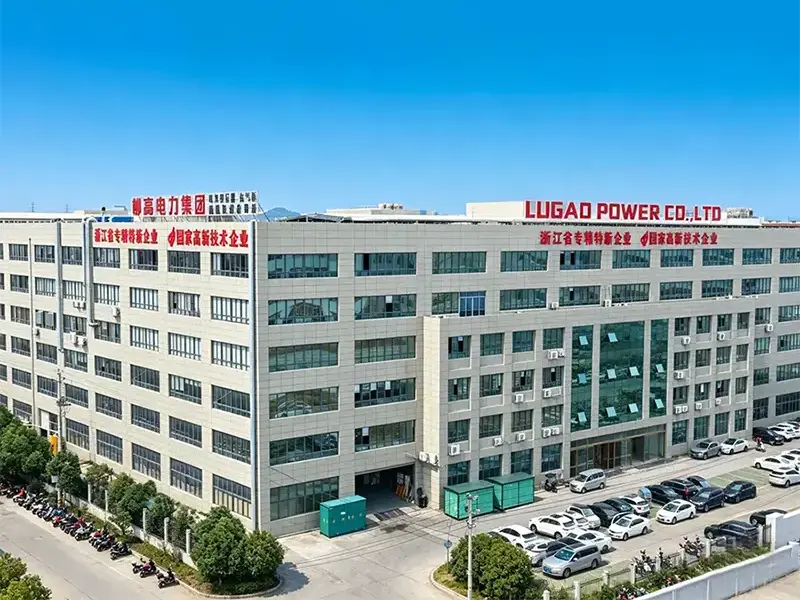

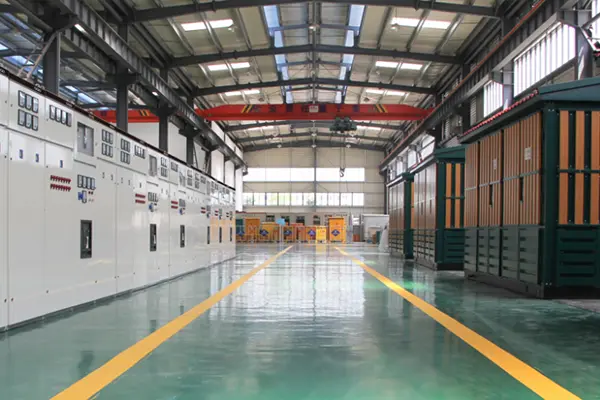

●Lugao Power Co., Ltd. виробляє кожен металевий корпус із системою блокування з низьким вмістом газуRMUу чистій кімнаті класу 100 000 для заправки газом. Основні етапи виробництва:

1. Лазерне різання резервуарів і роботизоване зварювання ---тест на витік гелієм (<1×10⁻⁶ мбар·л/с).

2. Вакуумна сушка та дегазація --- вміст вологи ≤10 ppm.

3. Механічний вузол блокування --- 5000-цикловий тест на витривалість.

4. Калібрування блокування з низьким вмістом газу --- з використанням точних реле тиску та кулачкових механізмів.

5. Остаточне електричне випробування --- витримка частоти живлення (42 кВ/1 хв для блоків 12 кВ).

6. Унікальний серійний номер --- простежується за сертифікатами сировини.

Контроль якості

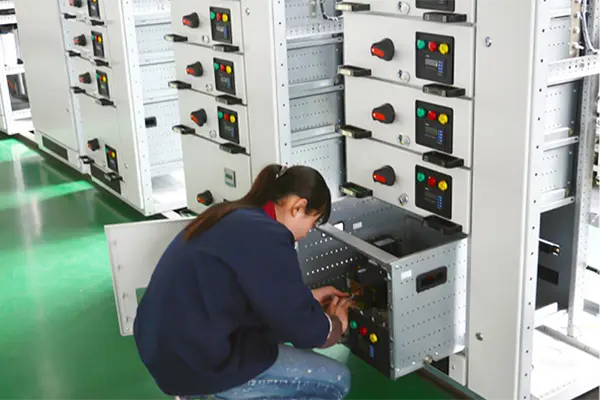

Кожен RMU проходить 100% заводські приймальні випробування (FAT) відповідно до IEC.

●Функція блокування потоку газу перевірена в трьох точках тиску: нормальний, тривога, блокування.

Вимірювання часткового розряду <5 пКл при 1,2 Ur.

Сертифікати та гарантія якості

Чому варто вибрати Lugao Power Co., Ltd.?

● 15+ років у розподільних пристроях середньої напруги.

● Підтримка життєвого циклу – гарантія на запчастини протягом 10 років.

● Індивідуальне проектування – додайте дистанційний моніторинг низького рівня газу, нагрівач або КТ.

«Коли ви купуєте систему блокування з низьким вмістом газу в металевому корпусі RMU від Lugao, ви отримуєте не просто продукт, а партнера з безпеки мережі».

Упаковка та доставка

Упаковка

1. Індивідуальний RMU: запечатаний в антистатичному поліетиленовому пакеті + осушувач.

2. Амортизація: 30 мм EPE піна всередині дерев'яного ящика.

3. Зовнішня обрешітка: термічно оброблена фанера (сумісна з ISPM-15 для експорту).

4. Маркування: крихке, центр ваги, газонаповнена етикетка, попередження про блокування.

Доставка

1. Порт: Шанхай / Нінбо.

2. Термін виконання: 25 робочих днів для стандартних блоків 630A (зразок замовлення 15 днів).

3. Транспортні документи: пакувальний лист, комерційний рахунок-фактура, коносамент, протоколи випробувань, сертифікат калібрування блокування.

Транспортна довідка про газ

Блоки, заповнені елегазом або екологічним газом, транспортуються як «ненебезпечні вантажі» відповідно до ООН 3166 (машини з газом). Всі клапани загерметизовані та захищені.

FAQ

Q1: Який гарантійний термін для системи блокування з низьким вмістом газу в металевому корпусі RMU?

A: Lugao Power надає 12 місяців з дати введення в експлуатацію або 18 місяців з моменту відвантаження (залежно від того, що раніше). Гарантія на механізм блокування низького рівня газу становить 5 років.

Q2: Чи можна обійти блокування низького рівня газу в екстреній ситуації?

A: Ні за дизайном. Обхід порушить безпеку. Замість цього ми надаємо тимчасовий набір газу для відновлення тиску протягом 30 хвилин. Завжди дотримуйтесь lockout-tagout.

Q3: Чи надаєте ви навчання установці?

A: Так. Ми пропонуємо безкоштовне дистанційне відеоінструкції та навчання на місці для замовлень понад 10 одиниць.

Q4: Як перевірити функцію блокування низького рівня газу перед встановленням?

A: Використовуйте тестовий порт на моніторі густини газу. Повільно відпустіть газ – на порозі тривоги (0,03 МПа) ви почуєте сигнал реле; при порозі блокування (0,02 МПа) механічно блокується робочий вал перемикача. Це продемонстровано на нашому заводському відео.

Q5: Чи сумісний цей RMU з газом без елегазу?

A: Так. Lugao Power пропонує систему блокування з низьким вмістом газу в металевому корпусі RMU із сумішшю N2/SF6 (70%/30%) або газом на основі C4-FN. （Порогові значення газового середовища та блокування налаштовуються відповідно до вибраної системи ізоляції.）Порогові значення тиску блокування перераховуються для кожного типу газу.
