Високоефективна коробкова трансформаторна підстанція для надійного розподілу електроенергії

Дефіцит міської землі, тривалі цикли будівництва на місці та зростаючий попит на розподілені електромережі часто ускладнюють розгортання традиційних підстанцій. Компанія Lugao Power Co., Ltd., яка працює як спеціалізований китайський виробник коробчатих трансформаторних підстанцій, усуває ці вузькі місця проекту за допомогою наших повністю інтегрованих підстанцій, зібраних на заводі, які поєднують розподільні пристрої середньої напруги, силові трансформатори та розподільчі пристрої низької напруги в одному компактному корпусі. З 2016 року наше підприємство, сертифіковане за стандартами ISO9001 і SGS, постачає надійні підстанції американського та європейського типу, які скорочують час встановлення до 60%, надаючи комунальним службам, підрядникам з EPC та промисловим об’єктам надійне рішення для розподілу електроенергії, готове до негайного обслуговування.

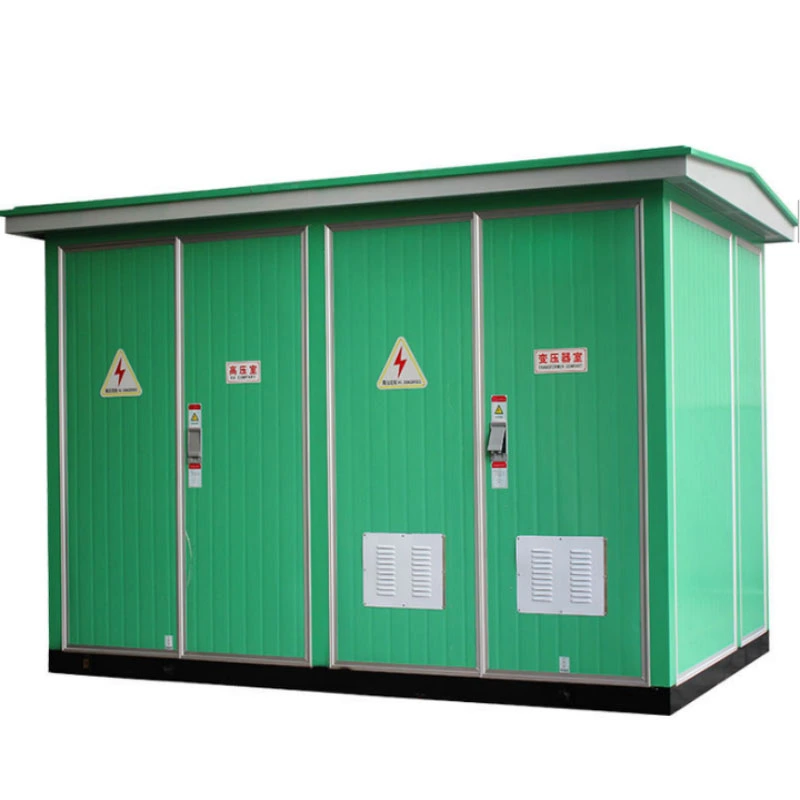

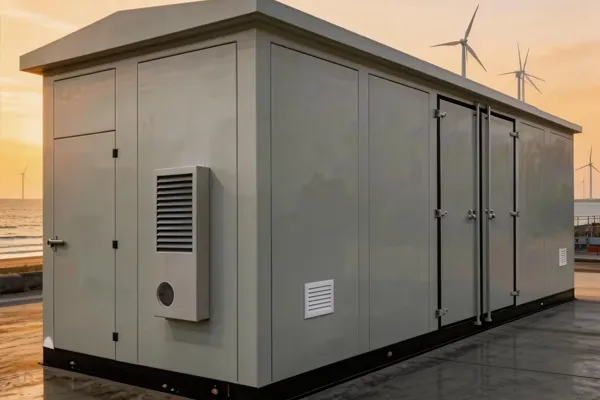

Як вибрати підстанцію американського та європейського типу для свого проекту?

Оцінюючи кваліфікованих постачальників коробчатих трансформаторних підстанцій, групи інженерів із закупівель часто запитують: чи повинні ми вказати американські чи європейські стандарти проектування для нашої розподільчої мережі? Відповідь залежить від контексту програми та регіональних уподобань мережі.

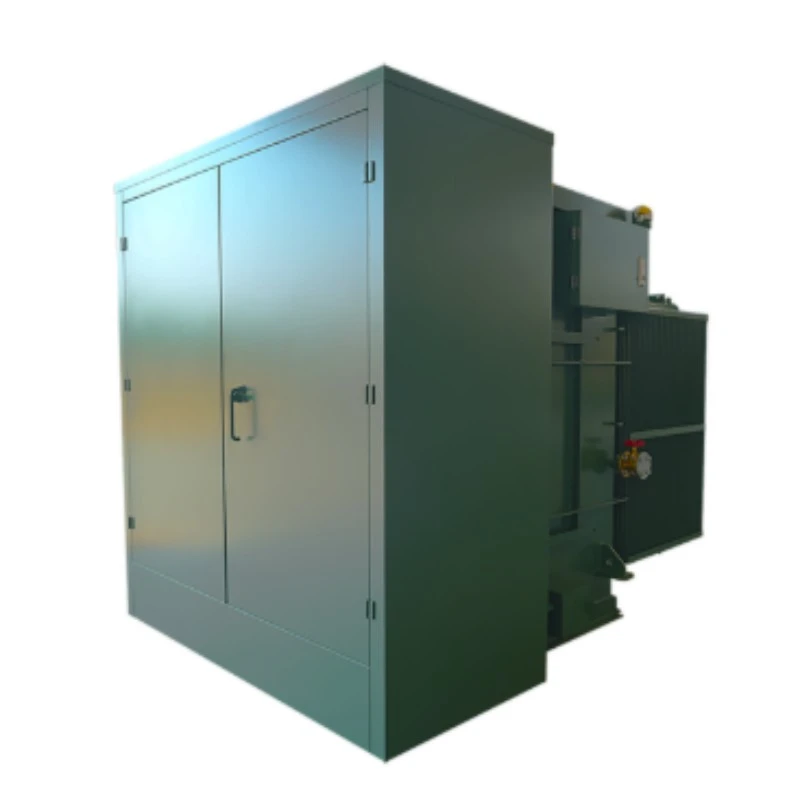

Підстанції американського типу відрізняються характерною конструкцією з трьох відсіків — трансформатора, високовольтної та низьковольтної секції — з трансформаторним відсіком, як правило, з повністю герметичним блоком, зануреним у масло. Цей дизайн підкреслює компактність, пропонуючи приблизно від однієї третини до однієї п’ятої об’єму блоків європейського типу еквівалентної потужності, що робить його особливо придатним для установки на відкритому повітрі в житлових населених пунктах і міських розподільчих мережах з обмеженою доступністю землі.

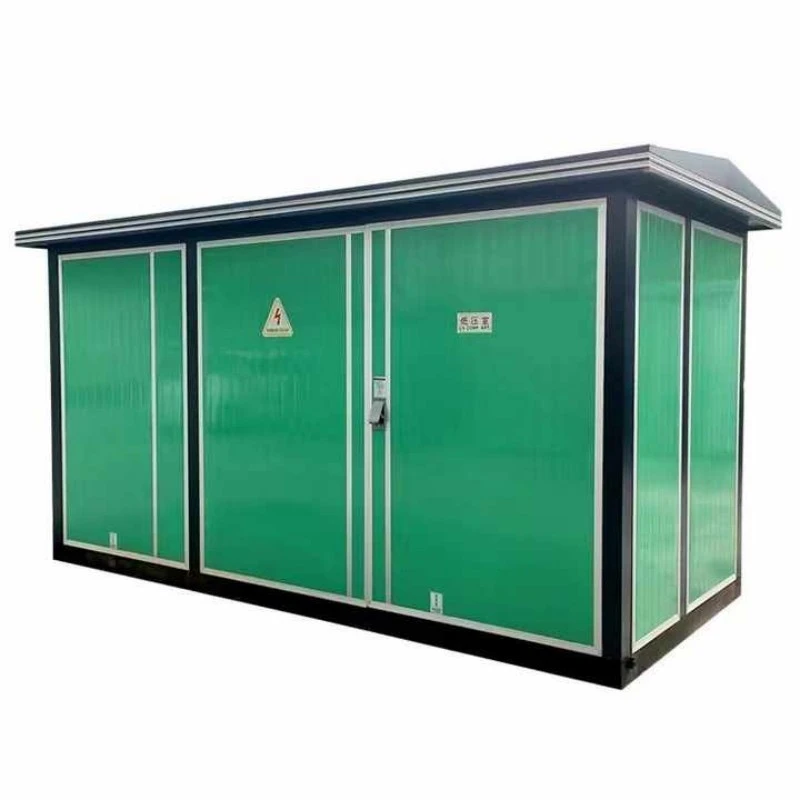

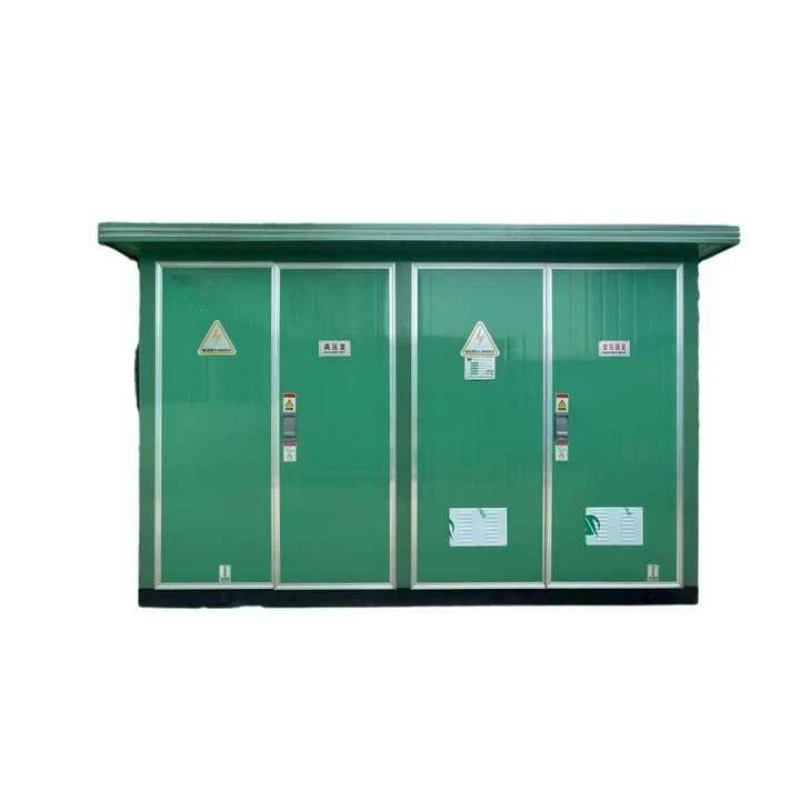

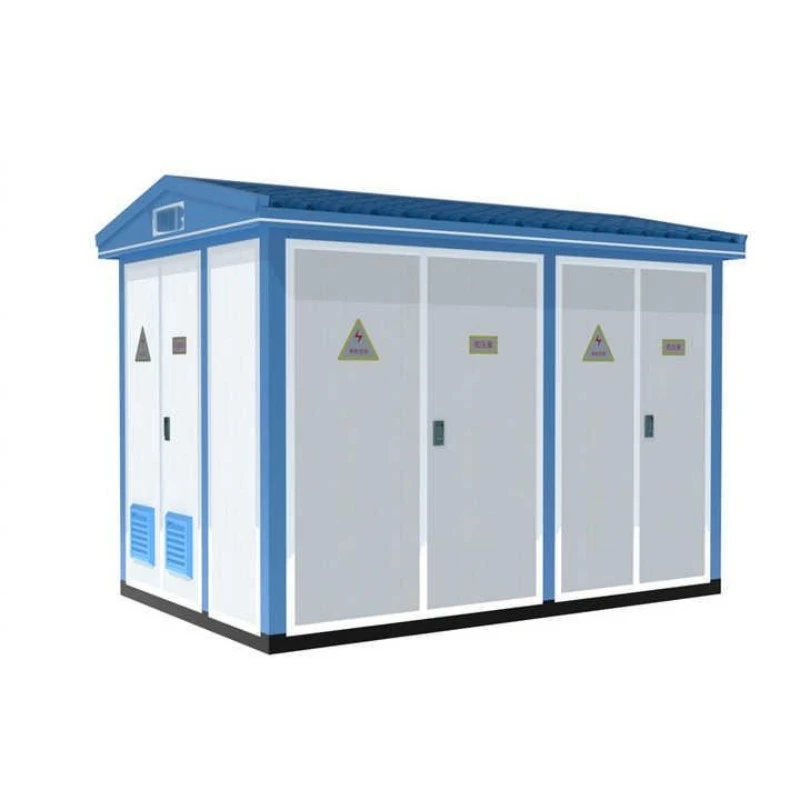

Підстанції європейського типу, навпаки, мають більш модульну, кімнатну конфігурацію з окремими розподільними пристроями високої напруги, трансформаторами та низьковольтними відділеннями в одному корпусі. Ця конструкція надає перевагу зручності обслуговування та гнучкості, враховуючи як масляні, так і сухі трансформатори, і широко використовується в індустріальних парках, комерційних комплексах і муніципальних інфраструктурних проектах у регіонах стандарту IEC.

Обидва дизайни мають спільні основні переваги — попереднє випробування на заводі, мінімальні будівельні роботи та швидке розгортання, — але вибір в кінцевому підсумку відповідає вашим місцевим стандартам електромережі, доступній площі та уподобанням щодо обслуговування.Лугаопропонує обидві конфігурації з повним налаштуванням, забезпечуючи бездоганну інтеграцію незалежно від регіональних вимог.

Як Lugao забезпечує діелектричну цілісність і теплову довговічність?

Коробчаті підстанції повинні витримувати грозові перенапруги, комутаційні перенапруги та тривале теплове навантаження. Трансформаторні підстанції Lugao Box-Type сконструйовані з високою діелектричною основою, підтвердженою ретельними випробуваннями: стійкість до частоти живлення при 42 кВ протягом однієї хвилини та стійкість до імпульсу блискавки при 75 кВ на стороні високої напруги. Ці порогові значення відповідають або перевищують вимоги до підстанцій американського та європейського типу, захищаючи внутрішні обмотки трансформатора та компоненти розподільного пристрою від збоїв у мережі.

Тепловий контроль безпосередньо впливає на термін служби ізоляції трансформатора. Наші підвищення температури при повному навантаженні — приблизно 45,1 К на обмотках високої напруги та 52,9 К на обмотках низької напруги — незмінно залишаються в межах, установлених IEC та IEEE. Конструкція корпусу включає оптимізовані вентиляційні шляхи та поверхні розсіювання тепла, які активно відводять тепло від критичних компонентів, запобігаючи локальним гарячим точкам, які погіршують ізоляцію паперу та прискорюють старіння масла. Ця термостійкість перетворюється на зниження витрат протягом життєвого циклу та скорочення частоти технічного обслуговування ваших інвестицій у силовий трансформатор.

Які структурні та екологічні засоби захисту інтегровані?

Корпус підстанції піддається впливу погодних умов, пилу та випадкових ударів, що служить першим захистом від погіршення навколишнього середовища. Підстанції Lugao досягають класу захисту IP44, забезпечуючи ефективний захист від проникнення твердих частинок і бризок води, придатні як для установок американського типу у відкритому дворі, так і для інтегрованих у будівлі конфігурацій європейського типу. Виготовлений із корозійностійкої сталі з антикорозійною обробкою поверхні, корпус витримує екстремальні температури навколишнього середовища, високу вологість і корозійну прибережну атмосферу, забезпечуючи цілісність конструкції протягом десятиліть служби.

Як Lugao перевіряє стійкість до короткого замикання?

У розподільчих мережах неминуче виникають струми пошкодження. Здатність підстанції пережити ці події без внутрішньої деформації або пошкодження шини не підлягає обговоренню. Коробчаті трансформаторні підстанції Lugao випробовуються на стійкість до короткого замикання — наприклад, номінальні значення включають 20 кА RMS на стороні високої напруги — з перевірками після випробувань, які підтверджують цілісність з’єднань шин і нульову структурну деформацію. Ця перевірена механічна міцність гарантує інженерам-проектувальникам, що наші підстанції зберігають стабільність системи за найскладніших умов несправності.

Які потужності, напруги та конфігурації охолодження може постачати Lugao?

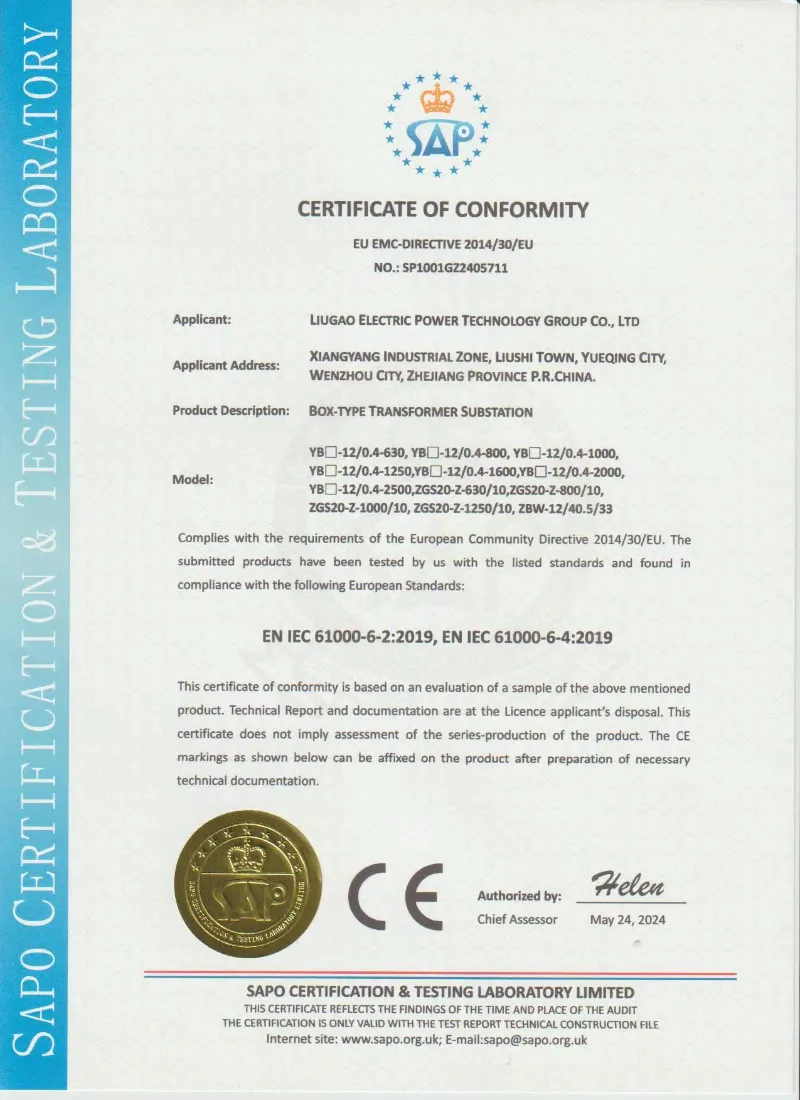

Виробничий цех Lugao, сертифікований за стандартами ISO9001 і SGS, оснащений професійними складальними лініями та потужними випробувальними майданчиками, виробляє трансформаторні підстанції коробкового типу в суворій відповідності до міжнародних стандартів IEC, GB, CE та CCC, підтримуючи пряме розгортання «plug and play» без дорогих модифікацій на місці.

Класи напруги та діапазони потужностей

Підстанції американського та європейського типу 30 кВ / 35 кВ:Призначений для розподільних підстанцій, колекторних систем вітряних електростанцій і важких промислових зон, які вимагають трансформації середньої напруги з надійною стійкістю до короткого замикання та низькими рівнями часткових розрядів.

Підстанція Smart/Compact Box на 24 кВ (20 кВ):Оснащений інтелектуальними модулями як на стороні ВН, так і на НН, що забезпечує дистанційне керування, вимірювання, сигналізацію та регулювання для додатків автоматизації державної мережі. Підходить для міських багатоповерхівок, житлових будинків, комунальної інфраструктури.

Розподільча підстанція 11 кВ / 10 кВ:Ідеально підходить для комерційних комплексів, житлових комплексів та проектів електрифікації сільської місцевості. Має конструкцію гофрованого резервуара або варіанти сухого трансформатора, що усуває потреби в обслуговуванні консерватора та забезпечує надійну роботу в суворих зовнішніх умовах.

Варіанти трансформаторів і розподільних пристроїв

Лугао пропонує гнучкі внутрішні конфігурації відповідно до конкретних вимог проекту:

Тип трансформатора: Повністю герметичний, занурений в маслоВаріанти (S9, S11, S13, SH15) або сухого типу (SCB10, SCB11, SCBH15), які відповідають вимогам пожежної безпеки та екології.

Високовольтні розподільні пристрої:Шафи XGN15, HXGN17 або KYN28A з конфігураціями вимикача навантаження або вакуумного автоматичного вимикача, що підтримують режими кільцевої мережі, терміналу або подвійного джерела живлення.

Розподіл низької напруги:GGD, GCS абоРозподільні пристрої MNSз функціями вхідної, вихідної та реактивної компенсації, що підтримують конструкції панельного типу або шафи.

Як вибрати ідеальну підстанцію коробчастого типу для міст з обмеженим простором?

Для традиційних підстанцій з великою площею залишаються можливими звичайні установки будівельного типу. Однак міські підземні підстанції, компактні ГІС-установки та перенаселені комерційні райони вимагають рішень, що оптимізують простір. Lugao пропонує індивідуальну оптимізацію займаної площі, зменшуючи загальні вимоги до земельної ділянки за рахунок використання розподільних пристроїв високої щільності та інтегрованих конструкцій трансформаторів. Підстанції американського типу з їх компактним об’ємом особливо підходять для розподілу в житлових будинках, де вартість землі є непомірно високою. Агрегати європейського типу, хоча й більші, пропонують чудовий доступ до обслуговування для промислових застосувань, де частота технічного обслуговування більша.
