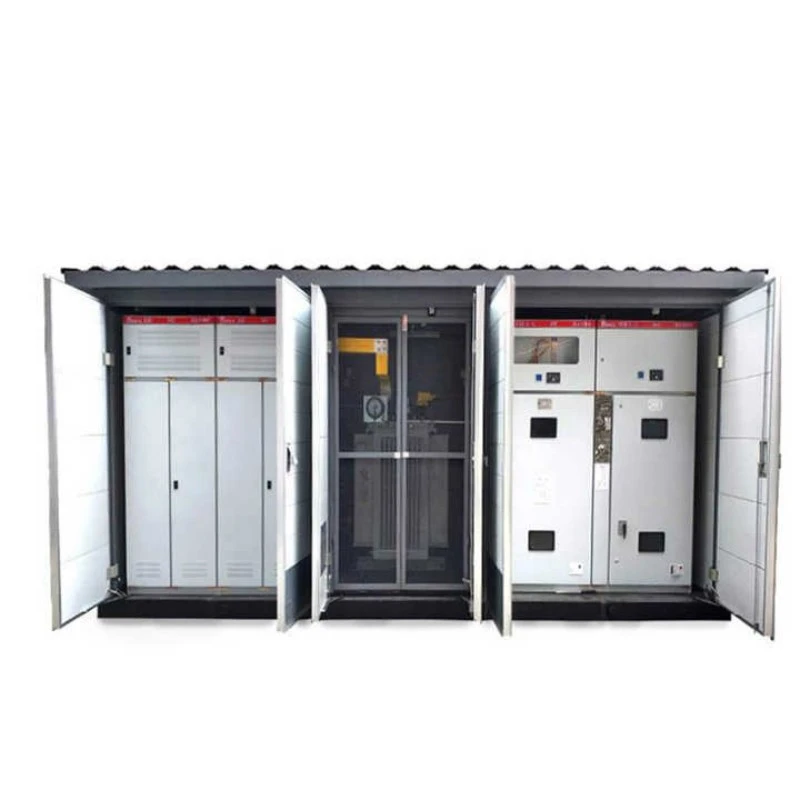

Розумна попередньо встановлена ​​трансформаторна підстанція європейського типу

Розумна попередньо встановлена ​​трансформаторна підстанція європейського типу – це компактний розподільний блок заводського монтажу, який інтегруєрозподільні пристрої середньої напруги, низьковольтної розподільної панелі та масляного або сухого трансформатора в єдиному закритому корпусі. На відміну від традиційних підстанцій у цивільному будівництві, цей блок європейського зразка зібраний, протестований і поставляється як готова до встановлення система.

Що це робить?

Він знижує напругу середньої напруги (зазвичай 6 кВ–35 кВ) до рівнів низької напруги (400–690 В) для безпечного розподілу в житлових будинках, комерційних будівлях, на заводах і підприємствах, які використовують відновлювані джерела енергії. Розумна попередньо встановлена ​​трансформаторна підстанція європейського типу також підтримує інтелектуальний моніторинг навантаження, температури та якості електроенергії, забезпечуючи дистанційну діагностику несправностей і функції автоматичної сигналізації. Це робить його ідеальним вибором для інтелектуальних мереж і необслуговуваних підстанцій.

Переваги продукту

1. Розумний моніторинг і дистанційне керування

Розумна попередньо встановлена ​​трансформаторна підстанція європейського типу поставляється з додатковим інтелектуальним терміналом (ITU), який збирає дані в режимі реального часу про напругу, струм, коефіцієнт потужності та температуру масла. Дані можна передавати через 4G, Ethernet або оптоволокно до центральної диспетчерської, що зменшує витрати на перевірку на місці.

2. Компактність і швидке розгортання

Оскільки попередньо встановлена ​​трансформаторна підстанція європейського типу Smart попередньо зібрана на заводі, вимагає лише простого фундаменту на місці. Встановлення займає 1–2 дні замість тижнів, заощаджуючи до 60% на будівельних роботах і зайнятті землі.

3. Висока надійність у суворих умовах

З класом захисту IP54 (або вище) для корпусу та масляних або епоксидних трансформаторів усередині ця підстанція стійка до пилу, дощу, соляного туману та екстремальних температур від -25°C до +40°C, забезпечуючи безперервну роботу в пустелях, прибережних районах або високогірних регіонах.

4. Енергоефективність і низькі втрати

Оснащена трансформаторами серії S11 або S13 з низькими втратами, попередньо встановлена ​​трансформаторна підстанція європейського типу Smart зменшує втрати холостого ходу до 30% порівняно зі звичайними блоками, безпосередньо знижуючи рахунки за електроенергію та викиди вуглецю протягом 20-річного терміну служби.

5. Повністю настроюється

Ми пропонуємо гнучкі конфігурації: мідні або алюмінієві обмотки, перемикачі під навантаженням, автоматичну корекцію коефіцієнта потужності (APFC) і розрядники перенапруг. Незалежно від того, чи потрібна вам установка потужністю 200 кВА для дачної зони чи установка потужністю 2500 кВА для індустріального парку, ми можемо адаптувати рішення.

Характеристика продукту

Повністю закритий і атмосферостійкий корпус --- Виготовлений із оцинкованої сталі або алюмінієвого сплаву, покритий антикорозійною фарбою, підходить для зовнішньої установки.

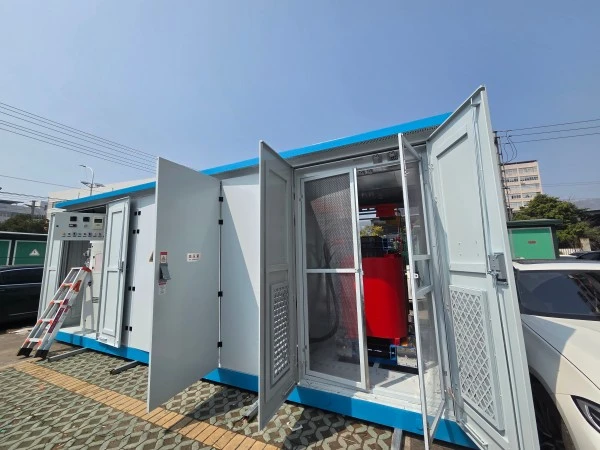

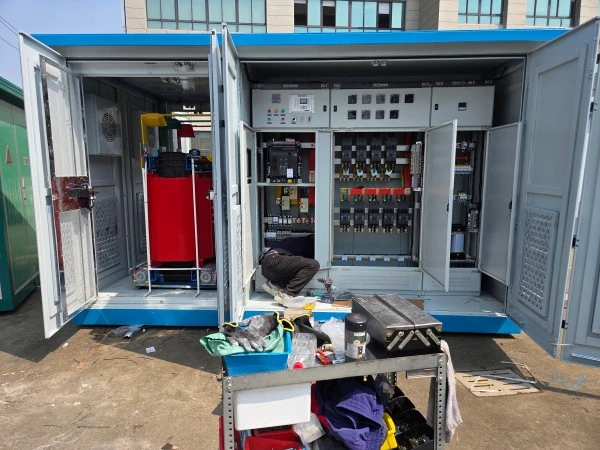

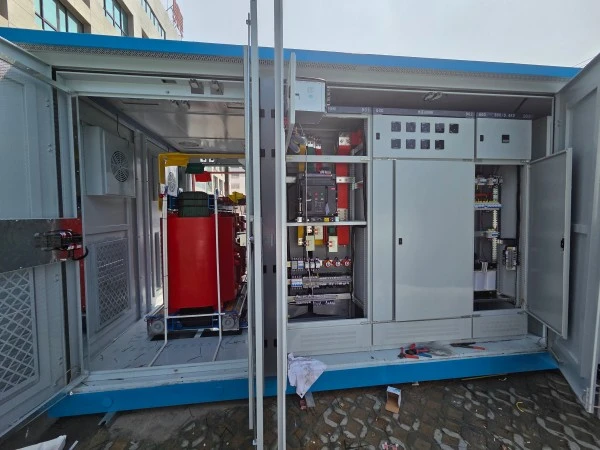

Модульна внутрішня компоновка --- Окремі відсіки для розподільного пристрою високої напруги, трансформатора та розподілу низького напруги з механічними блокуваннями для забезпечення безпеки оператора.

Інтелектуальна система охолодження --- Вентилятори з регульованою температурою для сухих трансформаторів або гофрованих панелей радіаторів для занурених у масло агрегатів, автоматично вмикаючись, коли температура перевищує встановлене значення.

Захист від спалаху дуги та захисту від перевантаження --- Оснащений елегазовими або вакуумними вимикачами, перемикачами з плавкими запобіжниками та пристроями захисту від перенапруг (SPD) відповідно до стандартів IEC 62271-202.

Зручний інтерфейс --- Локальний сенсорний дисплей (опція) показує дані в режимі реального часу та записи про несправності, тоді як для обслуговуючого персоналу доступний віддалений доступ через додаток для смартфона.

Низький рівень шуму при роботі --- Рівень звуку ≤55 дБ (A) для житлових приміщень, досягнутий за допомогою кріплень для гасіння вібрації та акустичних ізоляційних панелей.

Конструкція захисту від крадіжок і безпеки --- Надміцні замки, дверні датчики та необов’язкова інтеграція системи відеоспостереження роблять попередньо встановлену трансформаторну підстанцію європейського типу Smart придатною для віддалених об’єктів без нагляду.

Застосування продукту

Збірна трансформаторна підстанція європейського типу Smart широко використовується в:

Міський розподіл електроенергії

Житлові комплекси, торгові центри, готелі та лікарні, де обмежений простір, а пожежна безпека є критичною.

Підземні паркінги або установки на даху виграють від його компактної конструкції, що утримує масло.

Проекти відновлюваної енергетики

Сонячні електростанції та наземні вітроелектростанції вимагають швидкого розгортання та стійкості до погодних умов. Ця підстанція легко інтегрується з фотоелектричними інверторами та перетворювачами вітрових турбін.

Інфраструктура та громадські об'єкти

Аеропорти, станції метро, ​​тунелі та мости покладаються на його високу надійність і віддалений моніторинг для забезпечення безперебійного освітлення та вентиляції.

Промислові та видобувні майданчики

Заводи, хімічні заводи та шахти використовують попередньо встановлені трансформаторні підстанції європейського типу Smart для ізоляції пошкоджень мережі та захисту чутливого обладнання.

Тимчасове та аварійне живлення

Будівельні майданчики, зони ліквідації наслідків стихійних лих і заходи на відкритому повітрі виграють від його принципу plug-and-play і легкого переміщення.

Деталі виробництва

Корпус і механічна конструкція

Зовнішній корпус збірної трансформаторної підстанції європейського типу «Смарт» виготовляється з використанням сталевих листів, вирізаних лазером, гнутих і зварених. Після зварювання весь корпус піддається дробеструйній обробці для видалення накипу з наступним електростатичним порошковим покриттям мінімальною товщиною 80 мкм. Це забезпечує стійкість до корозії C5-M (ISO 12944) для прибережних або промислових середовищ.

Двері оснащені поліуретановими прокладками, компресійними засувками, знімними петлями. Похилий дах запобігає накопиченню води, а базові канали включають кишені для навантажувача та підйомні проушини для зручного транспортування.

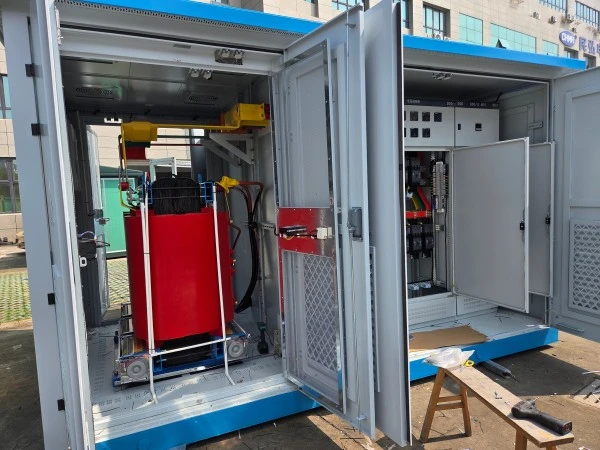

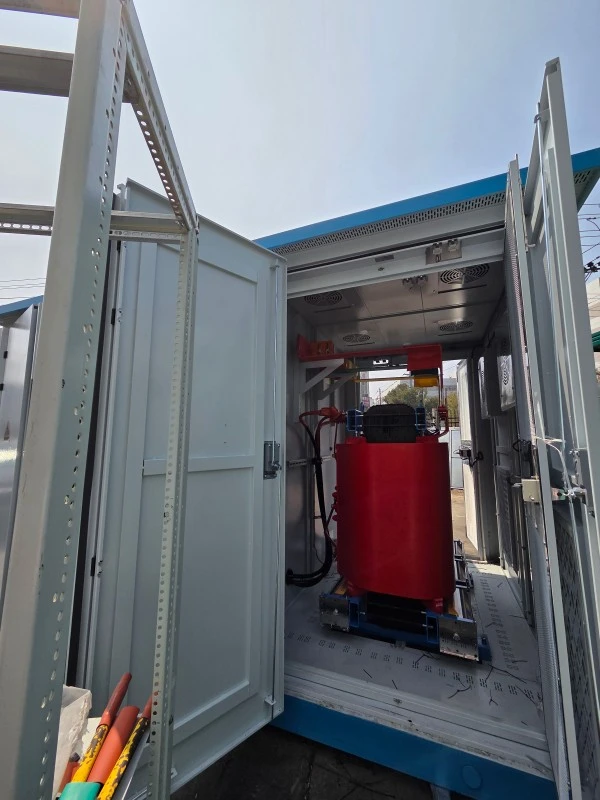

Сердечник і обмотки трансформатора

Ми використовуємо високопроникну холоднокатану зернисто-орієнтовану кремнієву сталь (0,23 мм або 0,27 мм) зі з’єднаннями внахлест для зменшення струму холостого ходу. Обмотки виготовляють з безкисневої міді або алюмінієвої фольги (для низької напруги) і круглого мідного дроту (для високої напруги). Для версій сухого типу епоксидну смолу класу H відливають у вакуумі для усунення пустот і досягнення часткового розряду <10 пКл. Для масляних версій ми використовуємо мінеральне масло або рідину з натурального ефіру з гофрованим баком для поглинання розширення масла.

Розподільні пристрої та збірні шини

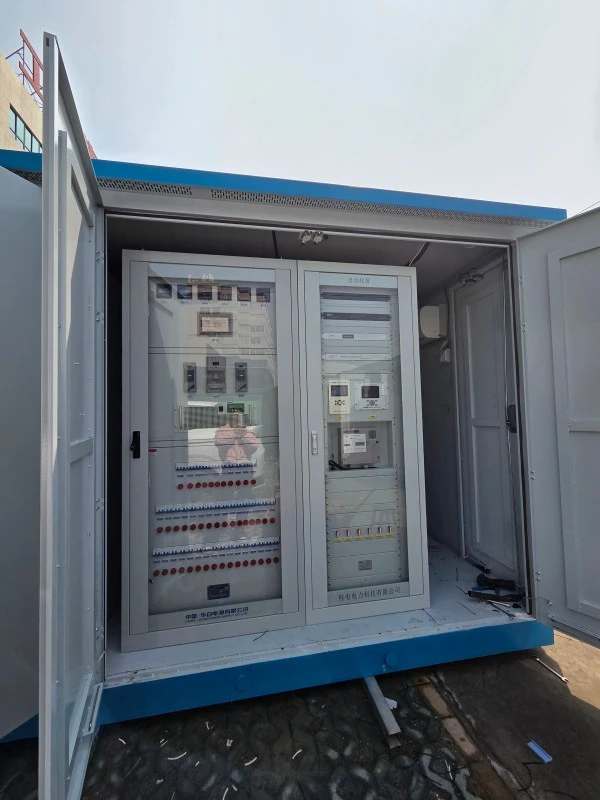

Усередині попередньо встановленої трансформаторної підстанції європейського типу Smart у відсіку високої напруги знаходиться вимикач навантаження або автоматичний вимикач (SF6 або вакуумного типу) з видимими розривними контактами. Відсік НН включає в себе основний автоматичний вимикач у литому корпусі (MCCB), фідерні вимикачі та систему збірних шин на номінальний струм до 4000 А. Усі шини виготовлені з лудженої міді з термоусадочною ізоляцією.

Інтелектуальна система моніторингу (опція)

Ми інтегруємо інтелектуальний RTU (віддалений термінал), який вимірює трифазну напругу, струм, активну/реактивну потужність і гармоніки до 31-го порядку. Дані реєструються кожні 5 хвилин і зберігаються протягом 90 днів. Сигналізація про перенапругу, знижену напругу, перегріву та відкриття дверей надсилається через SMS або електронну пошту.

Тестування якості

Кожна попередньо встановлена ​​трансформаторна підстанція європейського типу Smart проходить 100% заводські випробування:

1. Тест на діелектричну стійкість (2,5 кВ протягом 1 хвилини)

2. Динамічне випробування короткого замикання (імітація)

3. Тест на проникнення води IP54

4. Тест підвищення температури (8 годин при повному навантаженні)

5. Вимірювання часткового розряду (≤10 пКл для сухого типу)

6. Звіти про випробування надаються разом із кожною поставкою відповідно до стандартів IEC 62271-202, GB/T 17467 та EN 61330.
