Виробник підстанцій європейського типу, що надає надійні рішення для електропостачання

Коли інженери комунальних служб планують розподільні мережі в індустріальних парках і комерційних комплексах, вони часто запитують: яка конфігурація підстанції забезпечує чудову зручність обслуговування та модульну гнучкість для зростаючих вимог до навантаження? Лугао Power Co., Ltd. відповідає на це за допомогою наших рішень для підстанцій європейського типу, розроблених із модульною конфігурацією на базі кімнат, яка розділяє високовольтні розподільні пристрої, трансформатори та низьковольтні відсіки в одному корпусі, надаючи пріоритет доступності технічного обслуговування та робочій гнучкості для регіонів стандарту IEC по всьому світу.

How to Choose Between European and Підстанції американського типудля вашого проекту?

Оцінюючи кваліфікованих постачальників коробчастих трансформаторних підстанцій, групи інженерів із закупівель постійно запитують: чи повинні ми вказати європейські чи американські стандарти проектування для нашої розподільчої мережі? Відповідь залежить від контексту програми, стратегії обслуговування та регіональних уподобань мережі.

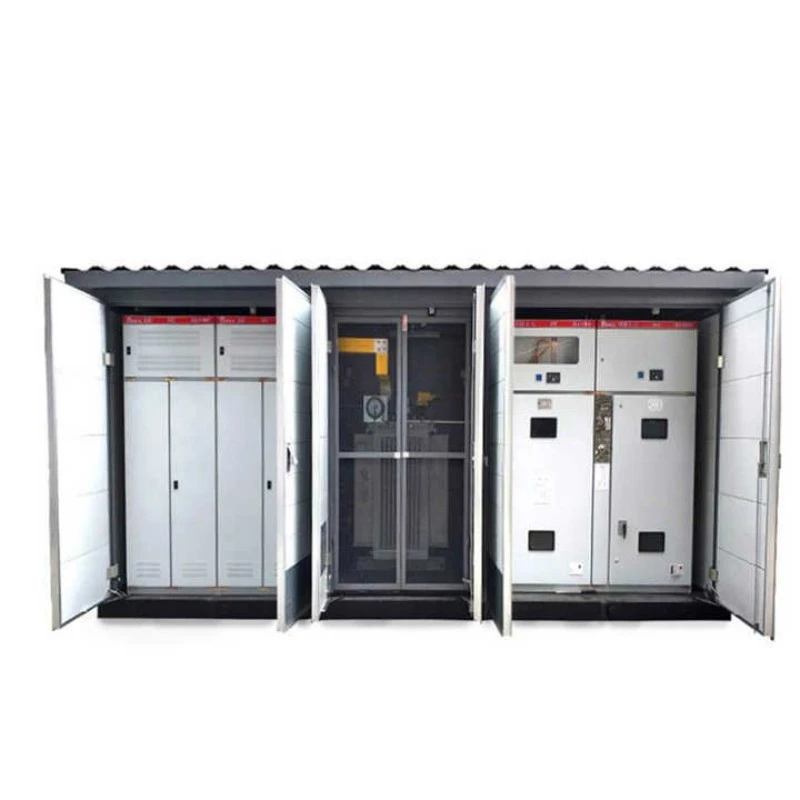

Підстанції європейського типу мають характерну модульну конфігурацію, що складається з кімнат, з окремими розподільними пристроями високої напруги, трансформаторами та низьковольтними відділеннями в одному корпусі. Ця філософія проектування надає перевагу зручності обслуговування та робочій гнучкості, вміщуючи як масляні, так і сухі трансформатори, забезпечуючи достатній робочий простір для бригад з огляду та технічного обслуговування. Ця конфігурація широко поширена в індустріальних парках, комерційних комплексах і проектах муніципальної інфраструктури в регіонах стандарту IEC, де частота технічного обслуговування є вищою, а доступ до послуг є критичним.

Модульна конструкція приміщення забезпечує незалежний доступ до кожного відсіку, що означає, що обслуговуючий персонал може обслуговувати секцію розподільного пристрою, не вимикаючи трансформатор, або замінити несправний вимикач низької напруги, не порушуючи роботу високої напруги. Ця операційна незалежність призводить до скорочення часу простою, нижчих витрат на обслуговування та підвищення доступності системи для критичної інфраструктури.

Як Lugao Engineer розробляє діелектричну цілісність і теплові характеристики?

Підстанції європейського типу повинні витримувати грозові перенапруги, комутаційні перенапруги та безперервне теплове навантаження, викликане навантаженням у всіх трьох відсіках. Підстанції європейського типу Lugao сконструйовані з високою діелектричною основою, підтвердженою ретельними випробуваннями: стійкість до частоти живлення при 42 кВ протягом однієї хвилини та стійкість до імпульсу блискавки при 75 кВ на стороні високої напруги, що відповідає або перевищує стандарти IEC 62271-202. Ці пороги захищають внутрішні обмотки трансформатора, компоненти розподільних пристроїв і шинні системи від перешкод в мережі.

Управління температурою є особливо критичним у конфігурації закритого приміщення. Наші блоки європейського типу мають оптимізовані вентиляційні канали та поверхні розсіювання тепла, які активно відводять тепло від критичних компонентів. Трансформаторний відсік містить спеціальні канали повітряного потоку, які запобігають локалізованим гарячим точкам, забезпечуючи термічну стабільність навіть при безперервній роботі з повним навантаженням. Ця термостійкість подовжує термін служби ізоляції трансформатора та зменшує частоту технічного обслуговування ваших інвестицій у силовий трансформатор.

Які структурні засоби захисту та екологічні адаптації інтегровані?

Корпус підстанції піддається впливу погодних умов, пилу та випадкових ударів, що служить першим захистом від погіршення навколишнього середовища. Підстанції європейського типу Lugao мають ступінь захисту IP44, забезпечуючи ефективний захист від проникнення твердих часток і бризок води. Виготовлений із корозійностійкої сталі з антикорозійною обробкою поверхні (товщина ≥2 мм для критичних компонентів), корпус витримує екстремальні температури навколишнього середовища, високу вологість і корозійну прибережну атмосферу, забезпечуючи структурну цілісність протягом десятиліть служби.

Модульна конструкція, що базується на кімнатах, також дозволяє покращити пожежонепроникність. Кожен відсік може бути незалежно закритий вогнестійкими бар’єрами, що запобігає поширенню вогню між секціями та містить потенційні інциденти всередині приміщення, що виникло. Ця протипожежна функція є особливо цінною для інтегрованих установок у комерційних комплексах та проектах муніципальної інфраструктури.

Як Lugao перевіряє стійкість до короткого замикання в модульних конструкціях?

У розподільчих мережах неминуче виникають струми пошкодження. Здатність підстанції пережити ці події без внутрішньої деформації або пошкодження шини не підлягає обговоренню. Підстанції європейського типу Lugao випробовуються на стійкість до короткого замикання — наприклад, рейтинги включають 20 кА середньоквадратичного значення на стороні високої напруги — з перевірками після випробувань, які підтверджують цілісність з’єднань шин і нульову структурну деформацію. Модульна конфігурація кімнати з її надійним розподілом на відсіки фактично покращує локалізацію несправностей шляхом фізичного відокремлення секцій, запобігаючи поширенню несправності з одного відсіку на сусідні зони.

Які варіанти потужності, напруги та конфігурації може надати Lugao?

Виробничий цех Lugao, сертифікований за стандартами ISO9001 і SGS, оснащений професійними складальними лініями та потужними випробувальними майданчиками, виробляє підстанції європейського типу в суворій відповідності до міжнародних стандартів IEC, GB, CE та CCC, підтримуючи пряме розгортання підключи та працюй без дорогих модифікацій на місці.

Класи напруги та діапазони потужностей

· 30kV / 35kV European Type Substation:Призначений для розподільних підстанцій, колекторних систем вітряних електростанцій і важких промислових зон, які вимагають трансформації середньої напруги з надійною стійкістю до короткого замикання та низькими рівнями часткових розрядів. Має окремі відсіки для розподільного пристрою високої напруги, трансформатора та розподілу низького напруги.

· Розумна/компактна коробкова підстанція 24 кВ (20 кВ):Оснащений інтелектуальними модулями як на стороні ВН, так і на НН, що забезпечує дистанційне керування, вимірювання, сигналізацію та регулювання для додатків автоматизації державної мережі. Підходить для міських багатоповерхівок, житлових будинків, комунальної інфраструктури.

· 11kV / 10kV Distribution Substation:Ідеально підходить для комерційних комплексів, житлових комплексів та проектів електрифікації сільської місцевості. Має гнучкі варіанти трансформаторів, включаючи блоки зануреного в масло або сухого типу, що усуває потреби в обслуговуванні консерватора та забезпечує надійну роботу в суворих зовнішніх умовах.

Варіанти трансформаторів і розподільних пристроїв

Лугао пропонує гнучкі внутрішні конфігурації відповідно до конкретних вимог проекту:

· Тип трансформатора:Повністю герметичні варіанти масляного типу (S9, S11, S13, SH15) або сухого типу (SCB10, SCB11, SCBH15), які відповідають вимогам пожежної безпеки та захисту навколишнього середовища.

· Високовольтні розподільні пристрої:Шафи XGN15, HXGN17 або KYN28A з конфігураціями вимикача навантаження або вакуумного автоматичного вимикача, що підтримують режими кільцевої мережі, терміналу або подвійного джерела живлення.

· Розподіл низької напруги:Розподільні пристрої GGD, GCS або MNS з функціями вхідної, вихідної та реактивної компенсації, що підтримують конструкції панельного типу або монтажні в шафі.

Як вибрати ідеальну підстанцію європейського типу для міських промислових об’єктів?

Для індустріальних парків і комерційних комплексів, де доступність послуг і операційна гнучкість є найважливішими, підстанції європейського типу пропонують явні переваги. Модульна конструкція, що базується на кімнатах, забезпечує достатній робочий простір для бригад технічного обслуговування, забезпечуючи ефективний огляд, тестування та заміну компонентів без переривання суміжних операцій. Хоча площа займає більше, ніж еквіваленти американського типу, покращена зручність обслуговування зменшує довгострокові експлуатаційні витрати та покращує доступність системи.Лугаопропонує індивідуальну оптимізацію займаної площі, зменшуючи загальні вимоги до земельної ділянки за рахунок використання розподільних пристроїв високої щільності та інтегрованих конструкцій, зберігаючи при цьому переваги доступу до послуг модульної конфігурації.
