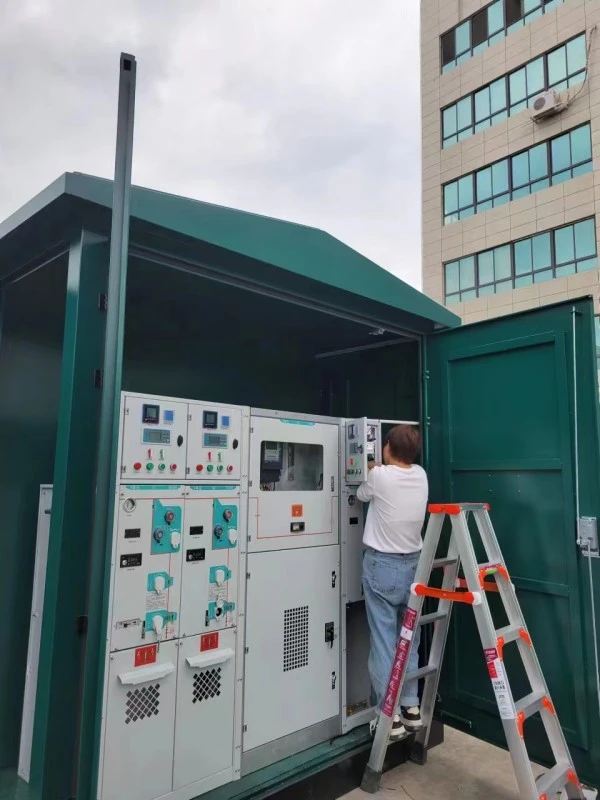

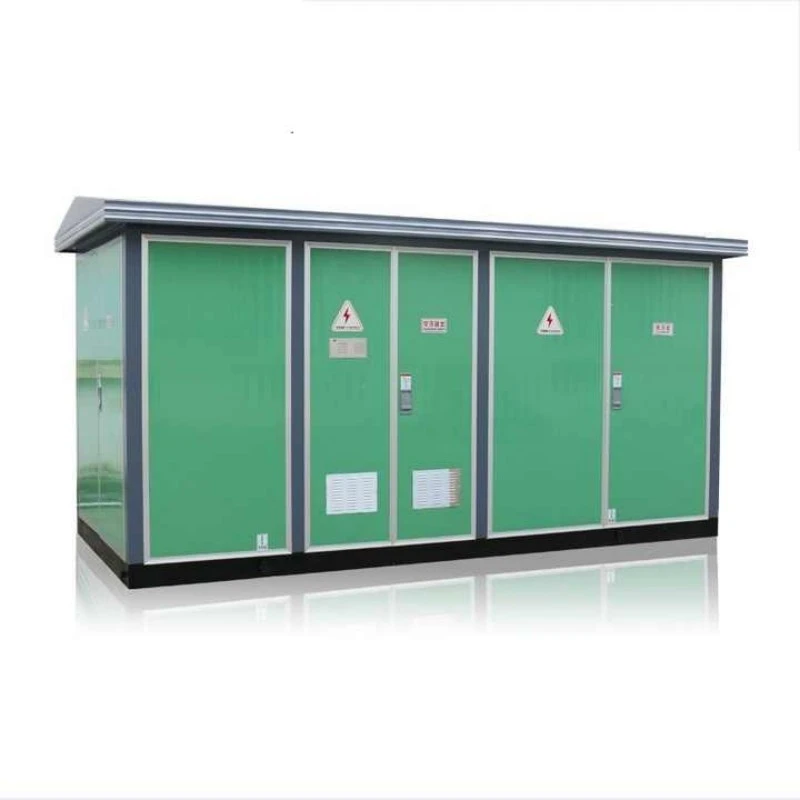

Збірна компактна підстанція європейського типу

Збірна компактна підстанція європейського типу — це трикамерний закритий розподільний блок заводського виробництва, призначений для прийому, перетворення та розподілу електроенергії середньої напруги для навантажень низької напруги. На відміну від традиційних бетонних підстанцій, які вимагають тижнів будівництва на місці, цей пристрій надходить готовим до підключення.

Що це?

Збірна компактна підстанція європейського типу (також відома як aЄвропейська боксова підстанція) складається з трьох окремих відділень:

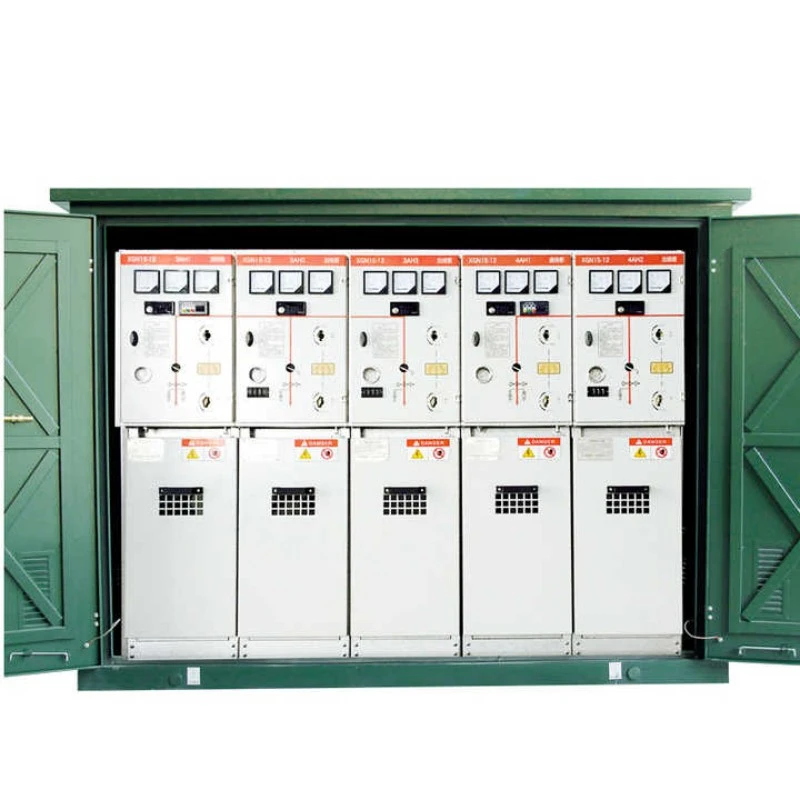

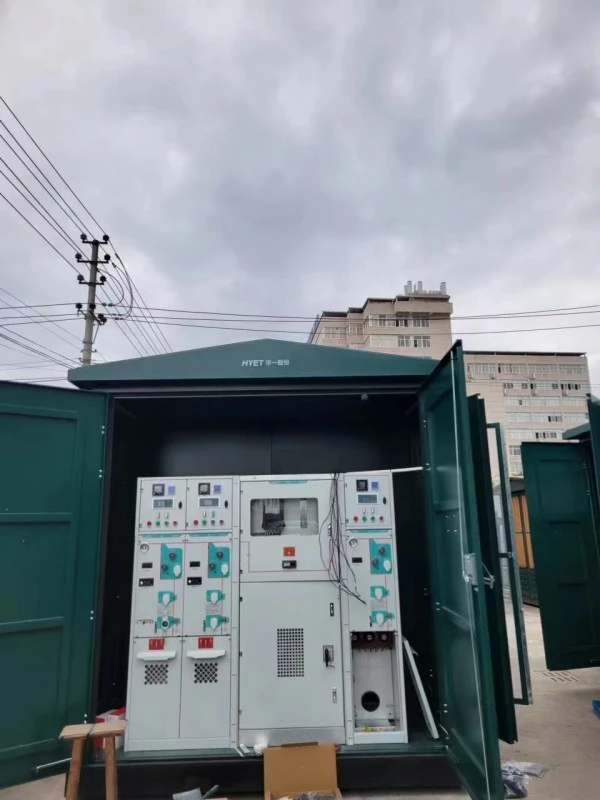

1. Відсік високої напруги (HV): містить розподільні пристрої, реле захисту та прилади обліку.

2. Трансформаторний відсік: містить масляний або сухий трансформатор.

3. Низьковольтний (LV) відсік: містить розподільчі панелі, автоматичні вимикачі та вихідні фідери.

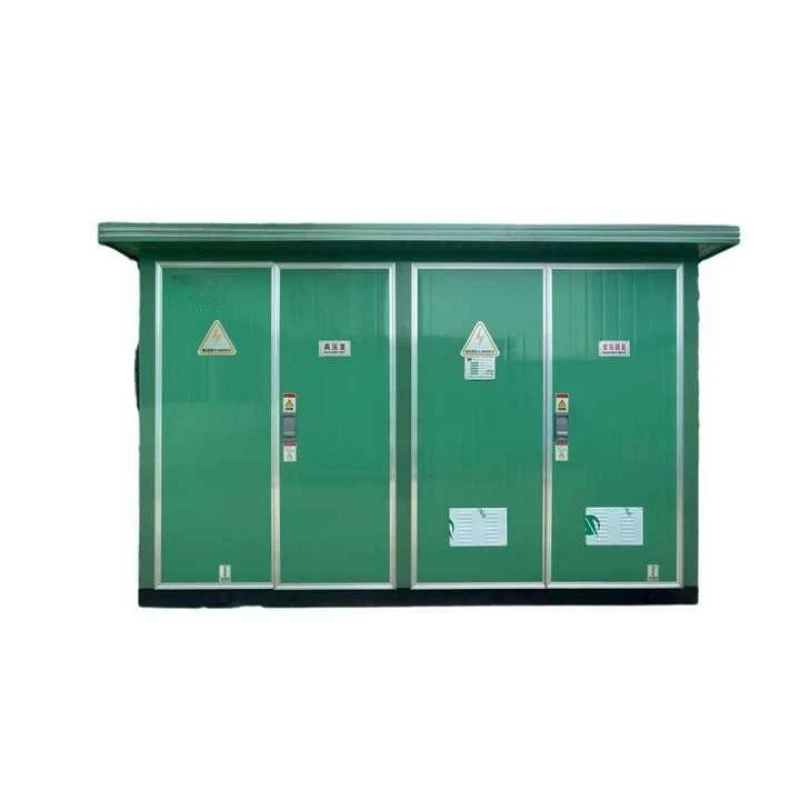

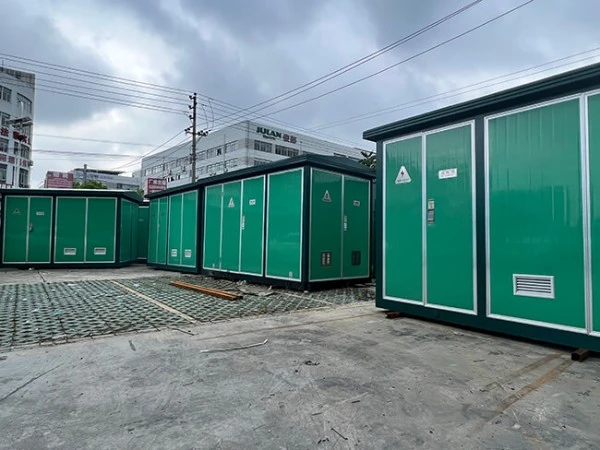

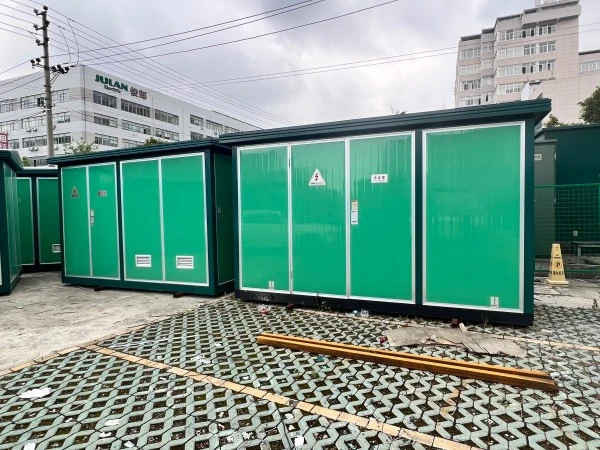

Ці три камери розташовані у формі «I» або «II» в одному, стійкому до атмосферних впливів сталевому або композитному корпусі. Кожен відсік фізично відокремлений металевими перегородками, щоб запобігти поширенню несправності.

Що воно може зробити?

Це обладнання виконує три основні функції:

1. Перетворення понижувальної напруги: перетворює вхідну середню напругу (6 кВ, 10 кВ, 20 кВ, 35 кВ) у корисну низьку напругу (400 В, 230 В).

2. Захист та ізоляція: автоматично ізолює несправні ланцюги за допомогою запобіжників або автоматичних вимикачів, захищаючи наступні активи.

3. Керування навантаженням: розподіляє живлення на кілька вихідних ланцюгів, забезпечуючи вибіркове перемикання, вимірювання та моніторинг.

Оскільки збірна компактна підстанція європейського типу попередньо підключена та перевірена на заводі, це виключає складні помилки підключення на місці. Він служить нервовим центром для кінцевого розподілу електроенергії в житлових будинках, на заводах, сонячних електростанціях і зарядних станціях для електромобілів.

Переваги продукту

Коли ви обираєте збірну компактну підстанцію європейського типу від Lugao Power, ви отримуєте п’ять явних конкурентних переваг перед звичайними підстанціями та альтернативами американського типу.

Перевага 1: Висока безпека персоналу

Конструкція з трьома відсіками є відмінною рисою будь-якої справжньої збірної компактної підстанції європейського типу. Кожна секція повністю зблокована механічними та електричними блокуваннями. Наприклад, двері LV не можуть відкритися, якщо головний вимикач не вимкнено; двері високого напруги не можуть відкритися, якщо заземлювач не ЗАКРИТО. Ця послідовна логіка безпеки запобігає опроміненню переднього струму під напругою, суттєво знижуючи ризик спалаху дуги для операторів. Підстанції американського типу, навпаки, під час заміни запобіжника часто мають оголені струмоведучі частини.

Перевага 2: Можливість безперебійного живлення

На відміну від агрегатів американського типу, де заміна запобіжника вимагає знеструмлення всього трансформатора, наша збірна компактна підстанція європейського типу дозволяє проводити незалежне обслуговування. Ви можете відкрити відсік НН для зчитування лічильника, поки сторона ВН залишається під напругою. Більш просунуті версії можуть включати RMU (Ring Main Unit) з перемиканням контурів, що забезпечує конфігурацію «два входи-два виходи», яка забезпечує живлення споживачів, що знаходяться нижче, навіть під час несправностей у верхній частині. Це робить його незамінним для лікарень і центрів обробки даних.

Перевага 3: Чудове управління температурою

Кожен трансформаторний відсік має примусову вентиляцію (вентилятори з автоматичним термостатичним керуванням) і жалюзі природної конвекції. Фізичне розділення означає, що тепло, що виділяється трансформатором, не впливає на чутливі електронні реле у відсіку HV. Наші тести показують, що внутрішня температура залишається на 15–20°C нижчою, ніж у несегментованих конструкціях під час літніх пікових навантажень, що безпосередньо подовжує термін служби ізоляції.

Перевага 4: Надзвичайна адаптивність до навколишнього середовища

Корпус, виготовлений за стандартом IP54 (пилонепроникний і захищений від струменів води), витримує соляні бризки, піщані бурі та сильний дощ. Повітряний зазор 40 мм і нагрівачі для запобігання утворенню конденсату запобігають вологості всередині. Робочий діапазон: від -40°C до +55°C. Ця міцність є причиною того, що збірні компактні підстанції європейського типу є вибором за замовчуванням для прибережних вітрових електростанцій і сонячних електростанцій у пустелі.

Перевага 5: нижча загальна вартість володіння (TCO)

Початкова ціна придбання може бути на 15–20% вищою, ніж порівнянна одиниця американського типу, але TCO за 20 років буде на 30% нижчою. чому Пристрої європейського типу мають змінні модульні компоненти (ви змінюєте лише несправний запобіжник, а не всю шину). Масляні відстійники запобігають забрудненню ґрунту. Мінімальні будівельні роботи (лише плоска бетонна площадка) порівняно з будівництвом бетонної кімнати економлять від 5000 до 10 000 доларів США за одиницю робіт із встановлення.

Особливості продукту

Нижче наведено конкретні інженерні особливості нашої збірної компактної підстанції європейського типу:

Деталі виробництва

Lugao Power виробляє кожну збірну компактну підстанцію європейського типу на нашій сертифікованій ISO 9001 фабриці площею 25 000 м². Нижче наведено ключові деталі виробництва, які відрізняють нашу якість.

Вибір матеріалу

Сталь: імпортна оцинкована сталь DX51D+Z275, розрізана та зігнута на револьверному пуансоні з ЧПУ (допуск ±0,2 мм).

GRP (армований склополіестер): пропонується для прибережних замовлень – відсутність корозії, але висока вартість. Клас вогнестійкості VO (UL94).

Сердечник трансформатора: аморфний метал або кремнієва сталь CRGO (клас M5, товщина 0,23 мм). Втрати холостого ходу зменшені на 70% порівняно зі стандартною сталлю.

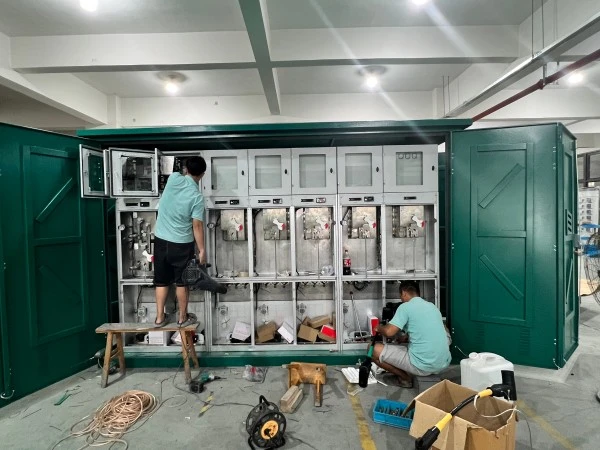

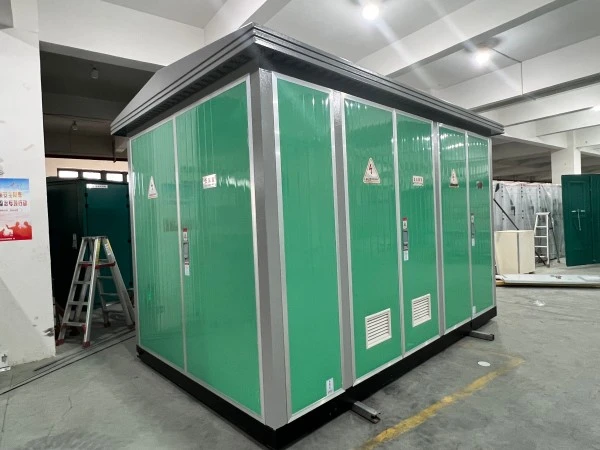

Процес складання

Виготовлення відсіку: окремі зварювальні пристосування для секцій ВН, трансформаторів і НН. Кожен відсік перевіряється на герметичність мильним розчином (для утримання масла).

Фарбування: Попередня обробка (знежирення, фосфатування) → Епоксидна грунтовка (80 мкм) → Поліестерове покриття (70 мкм). Випробування сольовим туманом: 720 годин без розповсюдження.

Внутрішня проводка: безгалогенні мідні кабелі з номінальною температурою 90 °C, обтиснуті шестигранними плашками (випробування на висмикування >200 Н). Усі клеми позначені термоусадочними маркерами.

Монтаж трансформатора: Масляні трансформатори проходять вакуумну сушку (залишкова вологість <0,5%). Сухі трансформатори просочені під вакуумним тиском (VPI) двічі.

Перевірки контролю якості

1. Діелектричний тест: 28 кВ/1 хв для сторони HV; 3 кВ/1 хв для сторони НН.

2. Нагрівання: повне навантаження при температурі навколишнього середовища 40°C протягом 8 годин; підвищення температури контролюється 12 датчиками PT100.

3. IP-тест: пилозахисна камера протягом 8 годин, потім тест водним струменем (форсунка 12,5 мм при 100 л/хв).

4. Перевірка функціонального блокування: 50 циклів відкриття-закриття на кожному вимикачі.

Параметри налаштування

1. Колір: стандарт RAL 7035 (світло-сірий); будь-який код RAL за запитом (+15 днів).

2. Кабельний ввід: знизу (через плінтус) або збоку (сальникові пластини).

3. Розумні функції: дистанційний моніторинг із підтримкою IoT (струм, напруга, температура, стан дверей) через 4G/WiFi.

Упаковка, доставка, гарантія

Упаковка та доставка

Кожна збірна компактна підстанція європейського типу піднімається за допомогою чотирьох вбудованих підйомних проушин (перевірено на 2× вагу брутто). Процедура пакування:

● Внутрішня частина: пакети силікагелю з осушувачем (2 кг), розміщені всередині кожного відділення для поглинання вологи при транспортуванні.

● Кабельні вводи: герметизовані пластиковими кришками та самовулканізуючою стрічкою.

● Зовнішній вигляд: обгорнутий плівкою VCI (паровий інгібітор корозії), а потім накритий міцним водонепроникним брезентом.

● Обрешітка: прикріплена болтами до сталевої транспортувальної рами (висота 1200 мм для кишень для навантажувача). Кутові протектори та ремені.

Термін виконання: 25 робочих днів для стандартної установки 630 кВА; 35 днів для індивідуальних замовлень (включаючи інтелектуальний облік).

Гарантія та післяпродажне обслуговування

Гарантійний термін: 12 місяців з дати введення в експлуатацію або 14 місяців з моменту відвантаження (залежно від того, що настане раніше).

Покриття: усі виробничі дефекти матеріалів або виготовлення. Не покриває пошкодження, спричинені блискавкою, затопленням, перевантаженням за межами паспортної таблички або несанкціонованими модифікаціями.
