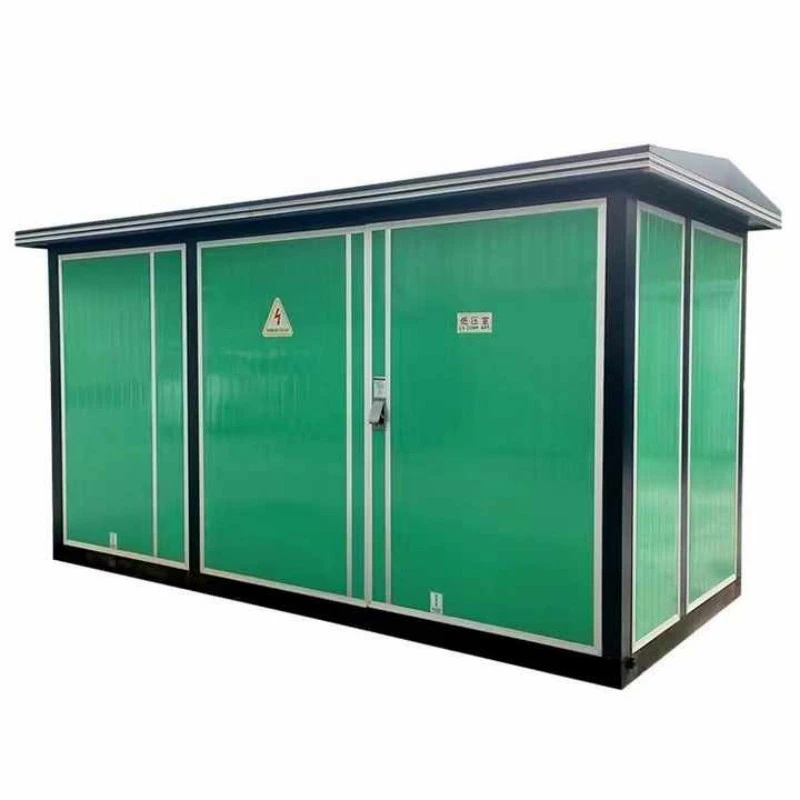

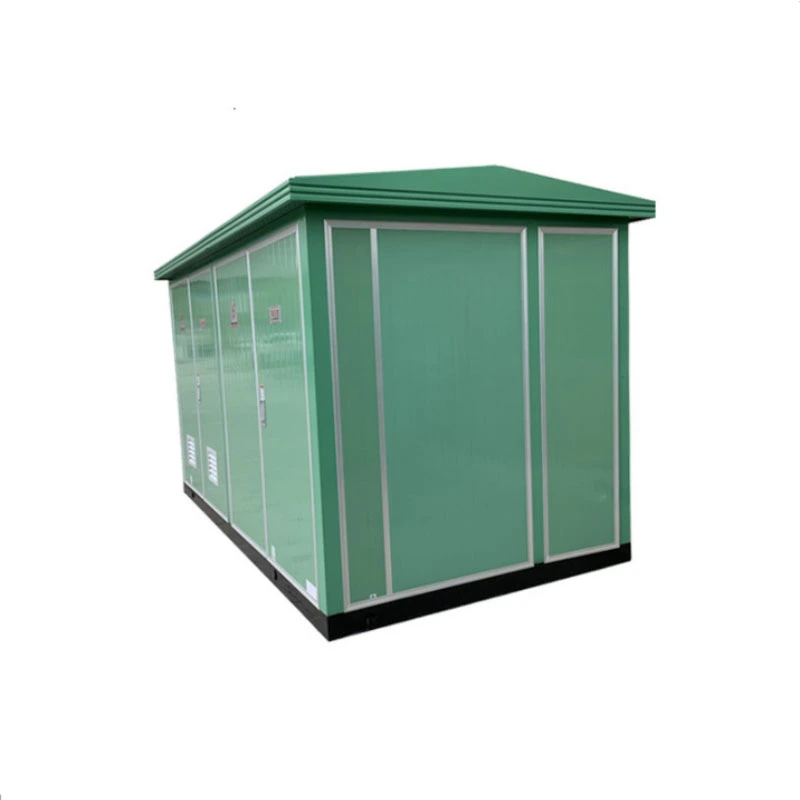

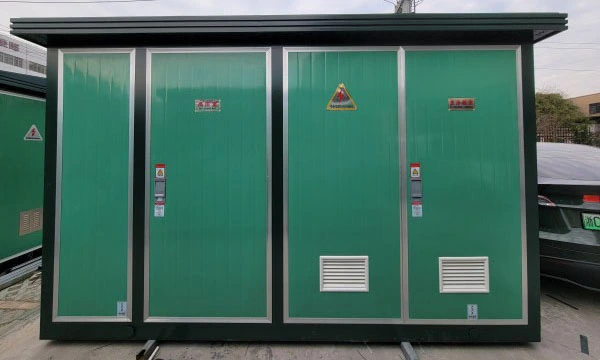

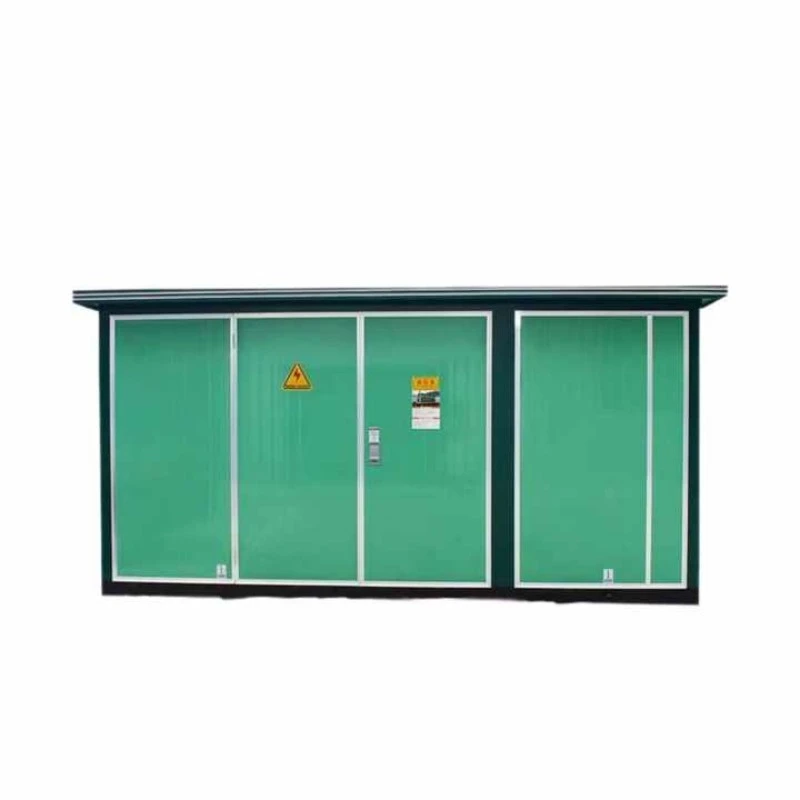

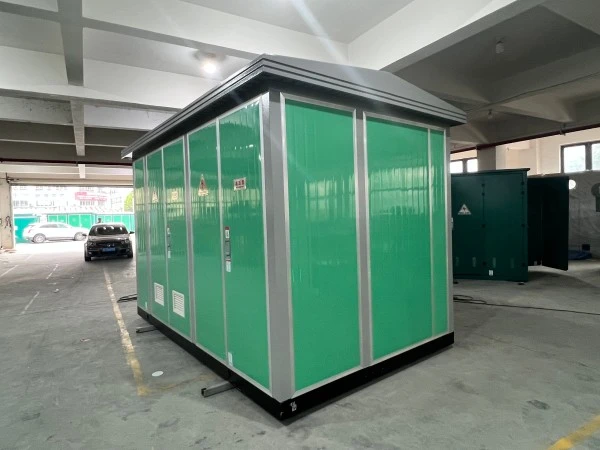

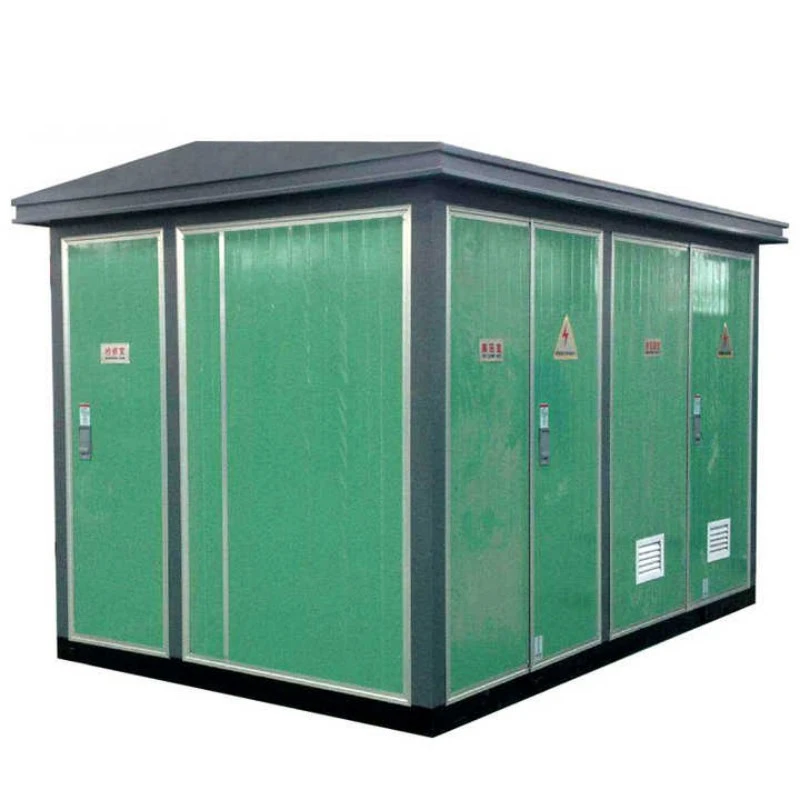

Компактна підстанція європейського типу вітрової енергії

Компактна підстанція європейського типу для вітрової енергії — це компактний блок перетворення електроенергії, зібраний на заводі, спеціально розроблений для збору електроенергії середньої напруги від однієї чи кількох вітряних турбін, її зниження (або підвищення) до рівнів, сумісних з мережею, і захисту як турбіни, так і комунальної мережі від електричних збоїв.

На відміну від звичайних коробкових підстанцій, цей блок спеціально створений для унікальних вимог вітрової генерації:

● Висока стійкість до вібрації: посилені внутрішні шини та кріплення для запобігання ослабленню.

● Можливість широкого коливання напруги: справляється з коливаннями вихідної напруги від 400 В (термінал турбіни) до 35 кВ (колекційна мережа).

● Готовність до віддаленого моніторингу: інтегровані порти SCADA для диспетчерських турбін.

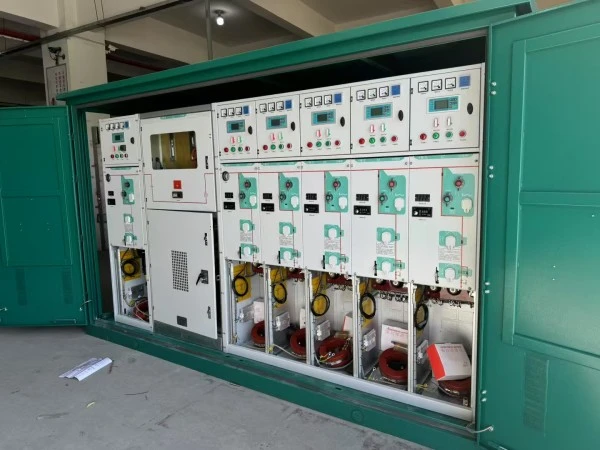

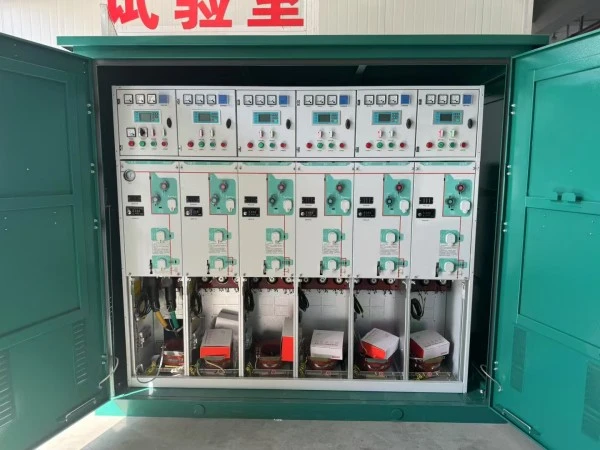

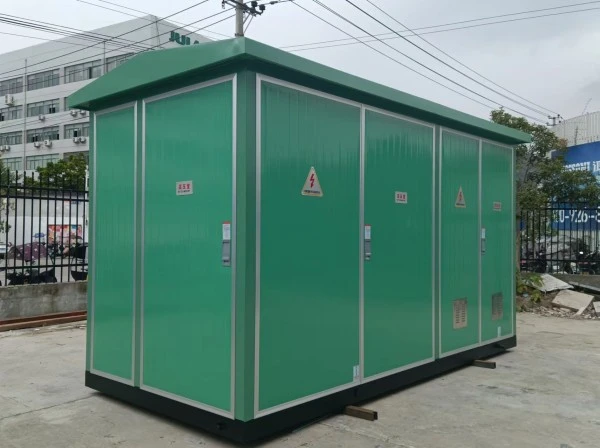

Фізично підстанція Wind power Packaged European type Substation зберігає класичну європейську трикамерну архітектуру (сторона ВН, трансформатор, сторона НН), але додає спеціальні функції вітру: спеціальне захисне реле інтерфейсу, клеми для фільтрації гармонік і атмосферостійкий корпус, розрахований на бризки прибережної солі.

Що це може зробити?

Основна функція: діє як електричний інтерфейс між генератором вітрової турбіни та колекторною мережею середньої напруги.

Чотири основні роботи:

1. Перетворення напруги:Перетворює вихідну напругу турбіни (зазвичай 690 В) у напругу мережі збору (10–35 кВ) за допомогою підвищувального трансформатора, розташованого всередині пристрою.

2. Ізоляція несправності:Автоматично відключає турбіну, якщо параметри мережі (напруга, частота) виходять за допустимі межі, захищаючи обидва активи.

3. Кондиціонування якості електроенергії:Забезпечує заземлення, розрядники перенапруги та точки фільтрації для пом’якшення гармонік, які генеруються приводами змінної частоти всередині турбіни.

4. Вимірювання та моніторинг енергії:Вміщує CT та PT комунального рівня для вимірювання пільгового тарифу та віддаленого відстеження продуктивності.

Завдяки тому, що європейська підстанція Wind power Packaged європейського типу поставляється з попередньо підключеною проводкою та перевіреною, розробники вітряних електростанцій уникають місяців монтажу електрики на місці. Один блок обслуговує або одну велику турбіну (2 МВт–6 МВт), або невеликий кластер менших турбін у конфігурації «шлейфового ланцюга».

Параметр продукту

Нижче наведено стандартні технічні специфікації вітрової електростанції європейського типу від Lugao Power. Спеціальні рейтинги доступні за запитом.

Особливості продукту та застосування

Q1: Чим європейська підстанція типу Wind Power відрізняється від стандартної європейської підстанції?

A: Три особливості вітру. По-перше, трансформатор у вітровій підстанції європейського типу призначений для двонаправленого потоку електроенергії та частих коливань напруги — турбіни постійно підвищуються та знижуються. По-друге, низьковольтний відсік містить спеціальне реле захисту мережевого інтерфейсу, яке спрацьовує протягом 100 мс, якщо напруга мережі або частота дрейфують, як того вимагають стандарти міжсистемних з’єднань (наприклад, IEEE 1547, IEC 61727). По-третє, у всьому корпусі використовуються антивібраційні кріплення на всіх електричних контактах; стандартні агрегати спостерігали б ослаблення гвинта через шість місяців поблизу турбіни.

Q2: Як цей пристрій справляється з ударами блискавки, які часто зустрічаються на відкритих вітрових електростанціях?

Відповідь: Кожна підстанція європейського типу для вітряної енергії оснащена розрядниками перенапруг типу 1+2 як на стороні ВН, так і на НН (розрядна потужність 25 кА на полюс). Крім того, бак трансформатора має наконечник для прямого заземлення, розміром якого є мідний кабель 120 мм². У нашому заводському тесті ми моделюємо імпульси блискавки 10/350 мкс до 100 кА без внутрішнього спалаху.

Q3: Чи можна використовувати цю підстанцію як для наземної, так і для морської вітряної енергії?

A: На суші — безумовно. Для офшорів ми пропонуємо оновлену версію під назвою «Офшорний пакет». Стандартна підстанція європейського типу вітрової енергії має рейтинг IP54 і підходить для наземних прибережних зон. Для офшорних установок (на платформі турбіни або фундаменті рубашки) ми оновлюємо до IP66, використовуємо морське покриття C5-M (товщиною понад 400 мкм) і замінюємо всі стандартні сталеві болти на нержавіючу сталь 316L. Трансформаторне масло замінено натуральним ефіром (біорозкладаним) відповідно до екологічних норм.

Q4: Які найпоширеніші сценарії застосування цього пристрою?

A: Чотири основні програми:

Деталі виробництва

Як Lugao Power будує кращу вітряну підстанцію європейського типу

Деталь 1: Антивібраційна техніка

Більшість несправностей підстанцій на вітрових електростанціях пов’язані з ослабленими з’єднаннями через постійні коливання турбіни (0,5–2 Гц). Наше рішення: у кожному шинному з’єднанні використовуються тарельчасті пружини під головкою болта, які зберігають силу затиску, навіть коли компоненти вібрують. Клемні колодки мають затискний тип (не затискний). Внутрішні кабельні стяжки замінено на фіксуючі ремені з нержавіючої сталі. Результат: після 5000 годин симуляції вібрації (2g, 5–200 Гц розгортка) утримання крутного моменту залишається >90% від початкового значення.

Деталь 2: Конструкція трансформатора для робочого циклу вітру

Стандартні розподільні трансформатори мають постійні навантаження. Вітрові трансформатори бачать швидкі коливання від 0% до 110% менш ніж за 10 секунд. нашВітроенергетика Компактна підстанція європейського типувикористовує серцевину з високою міцністю при короткому замиканні з тиском осьового затиску 4,5 МПа (проти промислового стандарту 2,5 МПа). Обмотки — це провідники з безперервним переміщенням (CTC), а не кілька паралельних жил, що усуває втрати циркуляційного струму під час незбалансованих навантажень. Ми також додаємо волоконно-оптичні датчики температури, вбудовані безпосередньо в обмотку НН, а не лише верхні масляні термометри, які передають дані про гарячі точки в реальному часі контролеру турбіни.

Деталь 3: Захист від корозії поза фарбою

Вітряні електростанції розташовані в середовищах класу C3 (всередині країни) до C5-M (офшор). Стандартне порошкове покриття виходить з ладу на зрізаних краях. Наш процес:

1. Герметизація країв: перед фарбуванням на кожен обрізаний лазером край наноситься епоксидний герметик.

2. Ґрунтовка, збагачена цинком: 80 мкм епоксидної ґрунтовки з 95% цинковим пилом (захист від жертв).

3. Проміжне покриття: 100 мкм високоякісної епоксидної смоли.

4. Верхнє покриття: 80 мкм поліуретану (RAL 7035 світло-сірий або на замовлення).

Загальна ТСП (товщина сухої плівки) = мінімум 260 мкм. Соляний туман протестований протягом 1500 годин без повзучості (ASTM B117).

Наша перевага порівняно з конкурентами

Чому варто вибрати Lugao Power для вітряних підстанцій?

10+ років виробництва енергетичного обладнання

Спеціальна команда інженерів для трансформаторів і розподільних пристроїв середньої напруги

Рішення для вітрових підстанцій від 1 МВА до 8 МВА

Заводське тестування перед відправкою

Індивідуальні проекти для наземних і прибережних вітряних установок

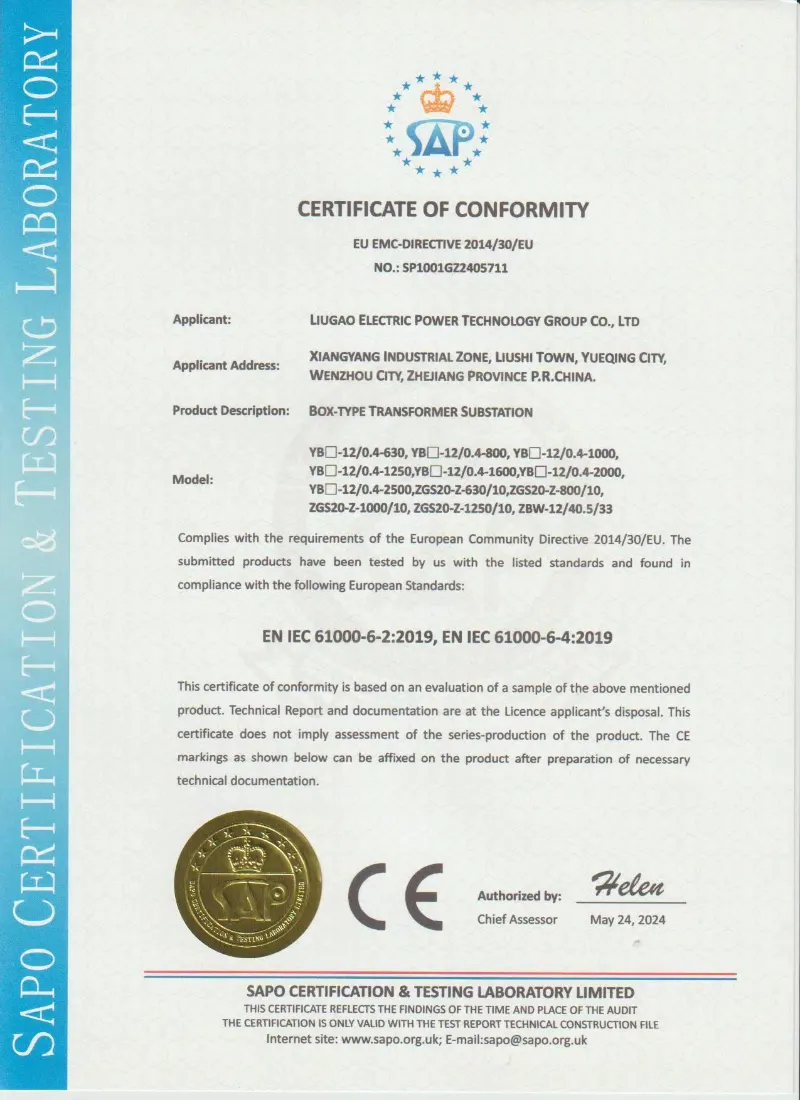

Виробництво та тестування відповідно до IEC
