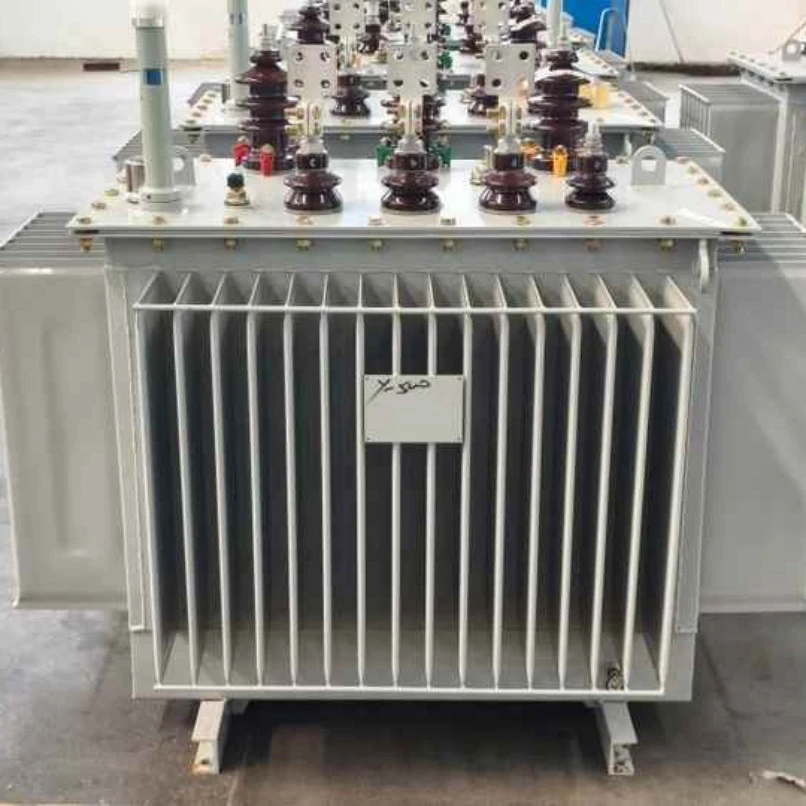

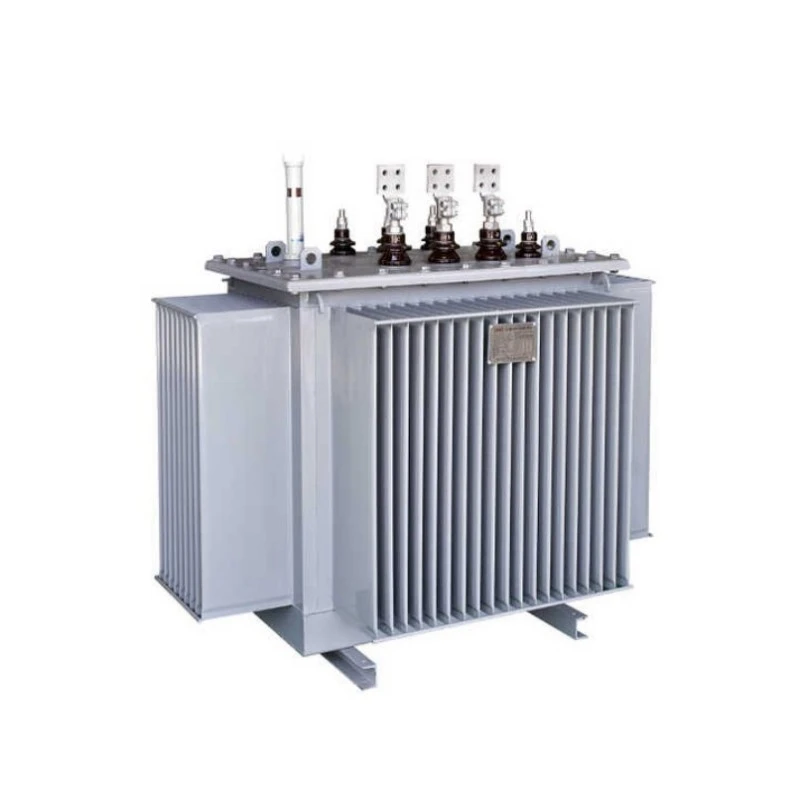

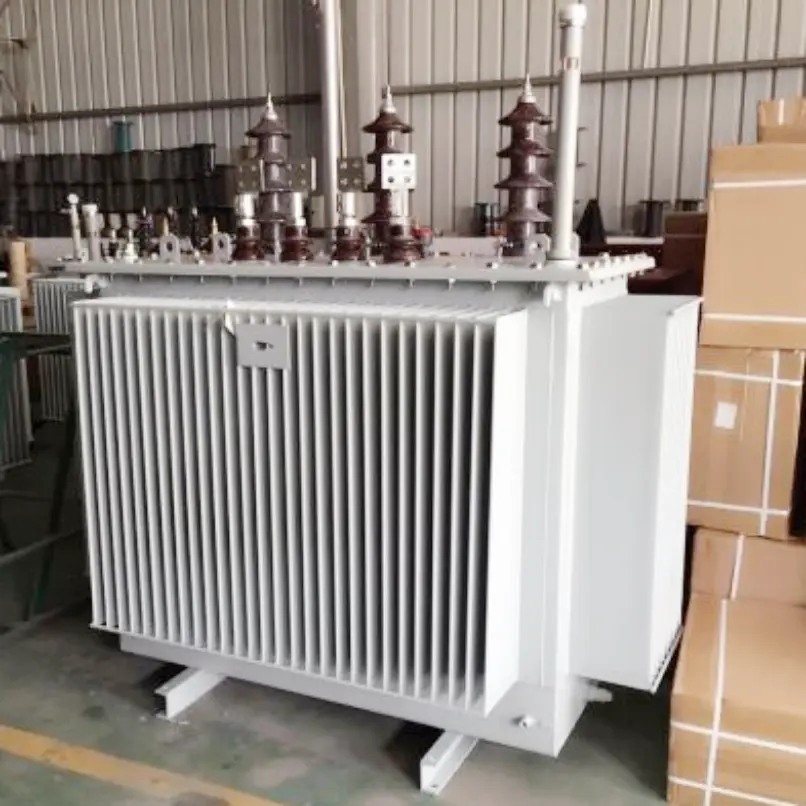

S11 Компактна підстанція Електричний масляний трансформатор

Електричний масляний трансформатор S11 Compact Substation — це високоефективне та енергозберігаюче рішення, розроблене спеціально для сучасних мереж розподілу електроенергії. Купуючи цей продукт, ви отримуєте інтегрований блок, що поєднує трансформатор,високовольтні розподільні пристрої, а також низьковольтне розподільне обладнання, що значно економить місце для установки та витрати на будівництво.

Цей продукт використовує серцевину з кремнієвої сталі з низькими втратами та мідні обмотки з високою провідністю, що призводить до значно нижчих втрат холостого ходу, ніж у національних стандартах, що призводить до значного зниження споживання енергії протягом тривалої роботи. Масляна система охолодження забезпечує чудове розсіювання тепла, зберігаючи стабільну роботу навіть в умовах високої температури та високого навантаження. Його компактна модульна структура полегшує транспортування та установку, а також підвищує безпеку обслуговування на місці.

Особливості продукту та застосування

Особливості

1. Відповідає або перевищує стандарти ANSI.IEC.GB.SANS

2. Безпечне поводження, встановлення та експлуатація.

3. Привабливий, сучасний зовнішній вигляд

4. Розумна структура

5. Повністю герметичний

6. Більш висока надійність системи

7. Висока безпека і надійність в експлуатації

8. Висока здатність до перевантаження та ефективність

9. Міцна конструкція з чудовою стійкістю до короткого замикання та термічної стійкості

10. Трансформатори більш ефективні завдяки зниженим втратам холостого ходу та зменшеним втратам навантаження

Компактний електричний масляний трансформатор для підстанції S11 Компактний масляний трансформатор електричної підстанції має чотири основні переваги:

Висока ефективність і енергозбереження:Завдяки використанню кремнієвої сталі з низькими втратами та оптимізованій структурі сердечника втрати як без навантаження, так і втрати під навантаженням значно нижчі, ніж у традиційних продуктів, що відповідає національним рекомендаціям щодо енергозбереження та суттєво знижує експлуатаційні витрати протягом тривалої експлуатації.

Покращене розсіювання тепла та здатність до перевантаження:якмасляний трансформатор, він використовує високоефективну ізоляційну олію як охолоджувальне та ізоляційне середовище, що забезпечує високу ефективність розсіювання тепла та підтримує стабільну роботу навіть за високої температури, великого навантаження чи суворих умов, ефективно подовжуючи термін служби обладнання.

Компактна структура конструкції:Електричні масляні занурені трансформатори для компактних підстанцій S11 розроблені спеціально для компактних підстанцій, мають невелику площу та компактну структуру, що полегшує установку та обслуговування. Вони особливо добре підходять для внутрішніх або зовнішніх ділянок розподілу електроенергії, де простір обмежений.

Висока надійність і безпека:повністю герметична конструкція ефективно запобігає окисленню масла та проникненню вологи, забезпечуючи чудову ізоляцію та здатність витримувати короткі замикання, забезпечуючи тривалу безпечну та стабільну роботу в складних умовах мережі.

застосування

Нормальні умови експлуатації трансформатора

1. Висота над рівнем моря нижче 1000 м;

2. Температура навколишнього середовища;

3. Найвища температура повітря +40°C;

4. Найвища середньодобова температура повітря +30°C;

5. Найвища середньорічна температура повітря +20°C;

6. Найнижча температура зовнішнього повітря -25°С;

Основні сценарії застосування

Міські електромережі:Підходить для компактних підстанцій у житлових районах, комерційних районах і індустріальних парках, задовольняючи потреби з високою щільністю електроенергії.

Нові енергетичні проекти:Електричні масляні трансформатори компактної підстанції S11 широко використовуються на стадіях підвищення або розподілу фотоелектричних і вітряних систем виробництва енергії, здатні витримувати суворі зовнішні умови.

Будівництво інфраструктури:Suitable for locations with high power supply reliability requirements, such as airports, subways, hospitals, and data centers.

Тимчасове та аварійне джерело живлення:Компактна структура, легка для транспортування, підходить для тимчасових підстанцій або сценаріїв аварійного ремонту.

Параметр продукту (специфікація)

Порівняння трансформаторів S11 VS S13

Вибір правильного розподільного трансформатора залежить від цілей енергоефективності вашого проекту, бюджету та довгострокових експлуатаційних витрат. Обидва масляні трансформатори S11 і S13 широко використовуються в системах розподілу електроенергії, але вони розроблені для різних пріоритетів продуктивності.

Деталі виробництва

Основний матеріал і процес

Сердечник електричних масляних занурених трансформаторів компактної підстанції S11 виготовлено з високопроникної холоднокатаної зернистої кремнієвої сталі. Ламінування серцевини є прецизійним зрізом і автоматично укладається для забезпечення щільних з’єднань і рівномірних магнітних шляхів, що принципово мінімізує струм холостого ходу та паразитні втрати.

Структура обмотки

Обмотки як високої, так і низької напруги використовують безкисневі мідні провідники для високої електропровідності та низьких резистивних втрат. Крім того, обмотки низької напруги мають конфігурацію фольгованої обмотки з рівномірною міжшаровою ізоляцією, що значно підвищує стійкість до короткого замикання.

Система ізоляції

Для забезпечення чудової діелектричної міцності та хімічної стабільності використовується високоякісна мінеральна ізоляційна олія або, за бажанням, екологічно чиста ізоляційна рідина з високою температурою займання. Масляно-паперова ізоляційна система проходить ретельний процес вакуумної сушки та заповнення маслом, щоб уникнути залишкових бульбашок повітря, досягаючи початкової напруги часткового розряду, що значно перевищує стандартні вимоги, забезпечуючи тим самим довгострокову надійність роботи.

Деталі конструкції конструкції

Бак і ущільнювальна конструкція

Резервуар містить гофровану панель або інтегровану конструкцію ребристого радіатора, що відповідає вимогам охолодження, одночасно забезпечуючи пружну гнучкість для автоматичного пристосування до коливань об’єму масла. Повністю герметична конструкція оснащена клапаном скидання тиску та індикатором рівня масла, що запобігає контакту між маслом і навколишнім повітрям, тим самим запобігаючи окисленню та поглинанню вологи, а також подовжуючи інтервали заміни масла.

Компактний інтегрований дизайн

Оптимізовані для застосування на компактних підстанціях, компактні електричні масляні трансформатори підстанції S11 забезпечують попередньо встановлену інтеграцію з високовольтними розподільними пристроями та розподільними панелями низької напруги. Зовнішні розміри точно розраховані, щоб мінімізувати займану площу при дотриманні вимог щодо електричного зазору та ізоляції. Підйомні проушини, монтажні отвори в основі та способи вводу кабелю стандартизовані для полегшення швидкого встановлення та підключення на місці.

Конфігурація захисту та контролю

Контроль температури та захист

Датчик температури масла та індикатор температури обмотки входять у стандартну комплектацію, що дозволяє контролювати температуру в реальному часі та пропонує настроювані контакти тривоги та відключення. Для трансформаторів великої потужності опціональна волоконно-оптична система вимірювання температури дозволяє точно контролювати температуру гарячих котлів обмотки, забезпечуючи підтримку даних для динамічного керування навантаженням.

Захист тиску та рівня масла

Клапан скидання тиску встановлений для автоматичного скидання тиску в разі ненормального внутрішнього тиску в резервуарі, запобігаючи деформації або розриву. Датчик рівня масла має функцію сигналізації про низький рівень масла, що дозволяє своєчасно проводити технічне обслуговування або виявляти витік.

Гарантія якості та тестування

Кожен трансформатор проходить комплексні типові випробування та стандартні випробування перед доставкою, включаючи випробування втрат холостого ходу та втрат навантаження, випробування опору короткого замикання, випробування на стійкість до індукованої перенапруги, випробування часткового розряду та випробування імпульсу блискавки. Усі основні показники продуктивності перевищують вимоги як національних стандартів, так і специфікацій IEC, забезпечуючи тривалу стабільну роботу в складних польових умовах.

Чому варто вибрати Lugao Power?

Завдяки розширеним виробничим можливостям і суворій системі управління якістю Lugao Power надає клієнтам по всьому світу надійне обладнання для розподілу електроенергії.

Спеціалізований виробник— Lugao має понад 10 років досвіду в секторі обладнання для передачі та розподілу електроенергії, спеціалізується на проектуванні та виробництві масляних трансформаторів,сухі трансформатори, збірні підстанції, розподільні пристрої середньої та високої напруги.

Суворий контроль якості— Кожен масляний трансформатор серії S11 проходить комплексне планове випробування перед виходом із заводу, включаючи випробування холостого ходу та втрат навантаження, випробування опору ізоляції, вимірювання опору обмотки, випробування діелектричної витримки напруги та заводські перевірки для забезпечення надійності під час експлуатації на місці.

Індивідуальні інженерні рішення— Ми пропонуємо послуги з налаштування номінальної напруги, потужності, груп підключення, методів охолодження, конструкцій корпусів і конфігурацій установки відповідно до потреб різних секторів, включаючи комунальні послуги, промисловість, відновлювані джерела енергії та інфраструктурні проекти.

Енергоефективний дизайн— Наші трансформатори виготовляються з використанням високоякісної холоднокатаної листової кремнієвої сталі з орієнтованою зернистістю та мідних обмоток з високою провідністю, призначених для зменшення споживання енергії, підвищення ефективності роботи та зниження загальної вартості володіння протягом усього життєвого циклу.

Відповідність міжнародним стандартам—— Наша продукція виробляється за системою управління якістю, сертифікованою ISO, і відповідає IEC, GB та іншим відповідним міжнародним стандартам. Протоколи типових випробувань і технічна документація надаються за запитом.

Надійні глобальні постачання—— За підтримки досвідченої команди інженерів і експортерів Lugao надає клієнтам у всьому світі технічні консультації, оперативні пропозиції, гнучкі послуги OEM/ODM, безпечне пакування та оперативну післяпродажну підтримку.

Післяпродажне обслуговування продукції

1. Після того, як трансформатор встановлено та введено в експлуатацію на місці, він гарантовано не протікає, а фарба гарантовано не відшаровується та не тьмяніє. Надається гарантія 5 років; будь-які проблеми з якістю, що виникають при нормальному використанні протягом гарантійного періоду, покриватимуться гарантією.

2. Усі електричні масляні занурені трансформатори компактної підстанції S11 охоплюються терміном служби протягом усього терміну служби, що гарантує комплектність аксесуарів для продукту.

3. Термін служби не менше 30 років.

4. У разі несправності обладнання постачальник відповість протягом однієї години після отримання повідомлення від покупця та направить технічний персонал на місце протягом 24 годин у країні.

Сервісне зобов'язання

1. Електричний масляний занурений трансформатор для компактної підстанції S11 виготовляється в суворій відповідності до вимог системи управління якістю ISO 9001-2008, гарантуючи 100% відповідність продукту стандартам якості до того, як він залишить завод.

2. Наша компанія надає комплексне передпродажне, продажне та післяпродажне обслуговування для забезпечення задоволеності клієнтів.

2. Наша компанія надає гарантію 60 місяців. У разі будь-яких проблем із якістю ми безкоштовно відремонтуємо або замінимо виріб, гарантуючи 100% задоволення клієнтів.

Конструкція та випробування трансформаторів повинні відповідати таким стандартам:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Силові трансформатори》

GB/T6451-2015 《Специфікація та технічні вимоги для масляних силових трансформаторів》

JB/T3837-2010 《Метод складання типових позначень для трансформаторних виробів》

GB/T311.1-3.11-97 《Координація ізоляції та методи випробування високою напругою для обладнання для передачі високої напруги та трансформаційного обладнання》

GB10237-88 《Рівні ізоляції та діелектричні випробування для силових трансформаторів — повітряні зазори зовнішньої ізоляції》

GB7595-87 《Стандарт якості для трансформаторного масла в експлуатації》

GB7328-87 《Вимірювання рівня звуку для трансформаторів》

GB7534-87 《Вимірювання часткового розряду》

GB/T15164-94 《Посібник із завантаження масляних силових трансформаторів》

DL/T586-95 《Технічний посібник для виробничого нагляду за користувачами енергетичного обладнання》

GB/T311.1-3.11-97 《Координація ізоляції та методи випробування високою напругою для обладнання для передачі високої напруги та трансформаційного обладнання》

GB2536-1990 《Трансформаторне масло》

JB/T56011-92 《Класифікація якості продукції для масляних силових трансформаторів》

ZBK41005-89 《Рівень звуку трансформаторів 6-220 кВ》
