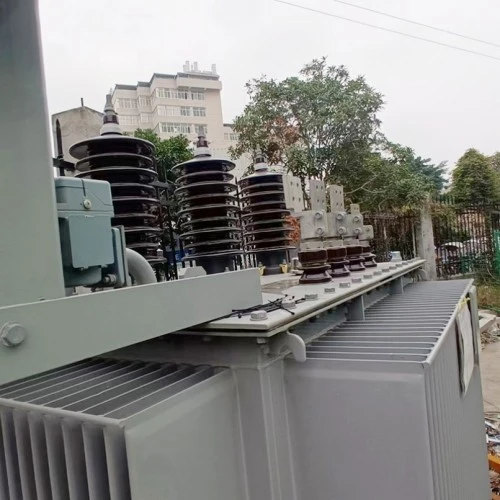

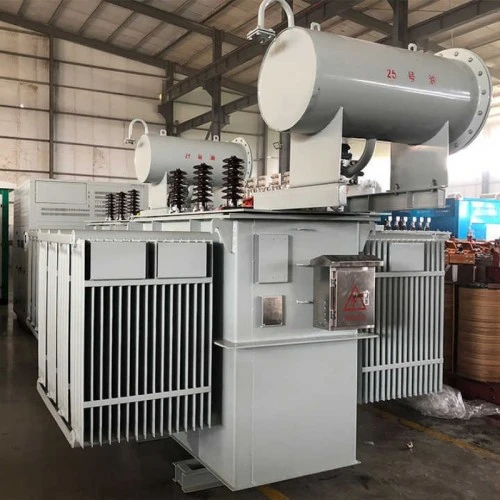

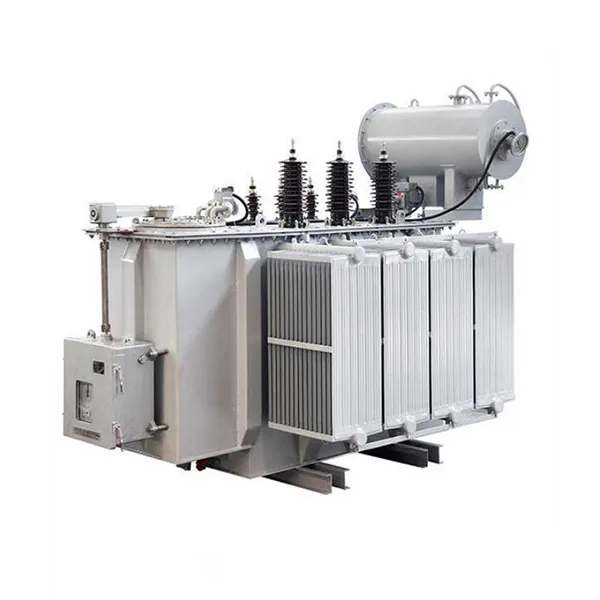

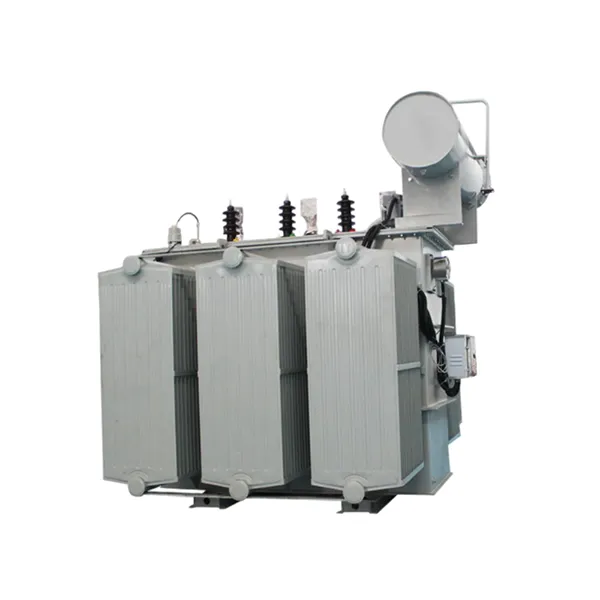

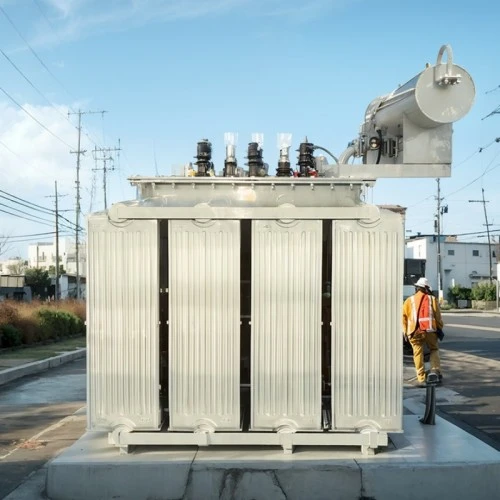

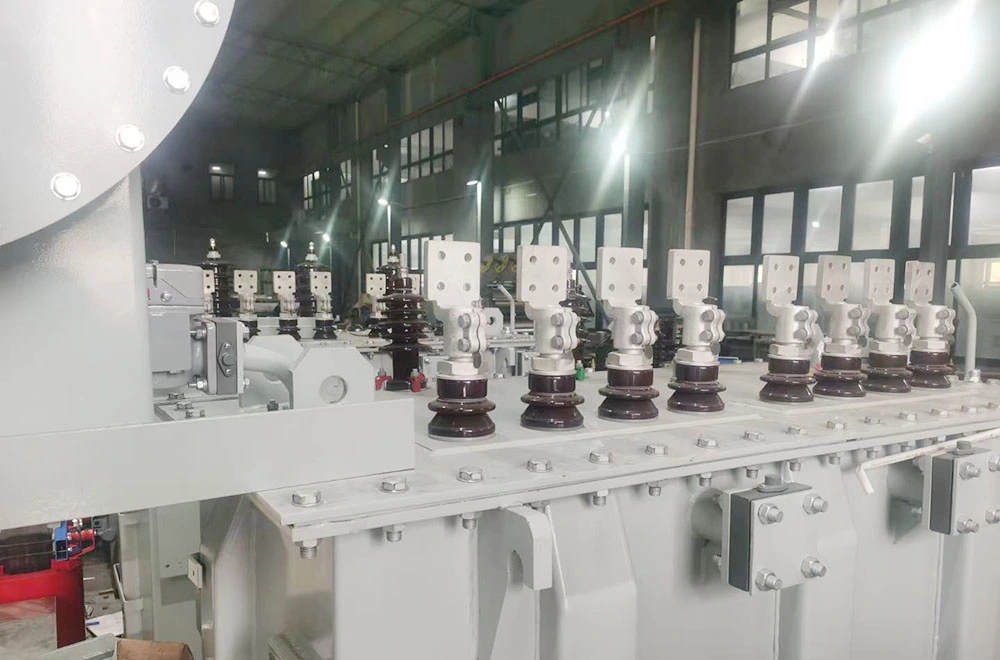

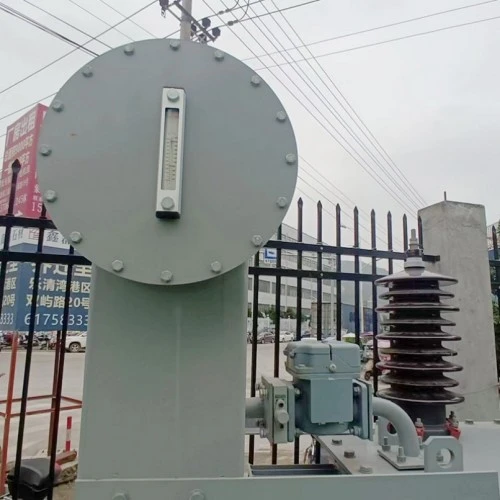

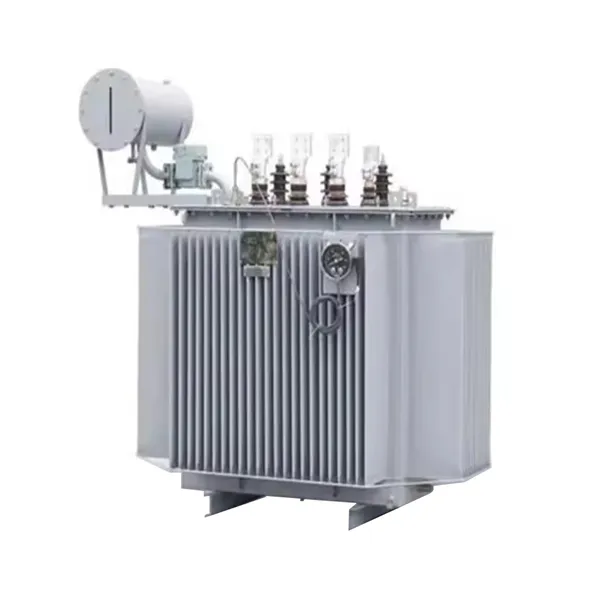

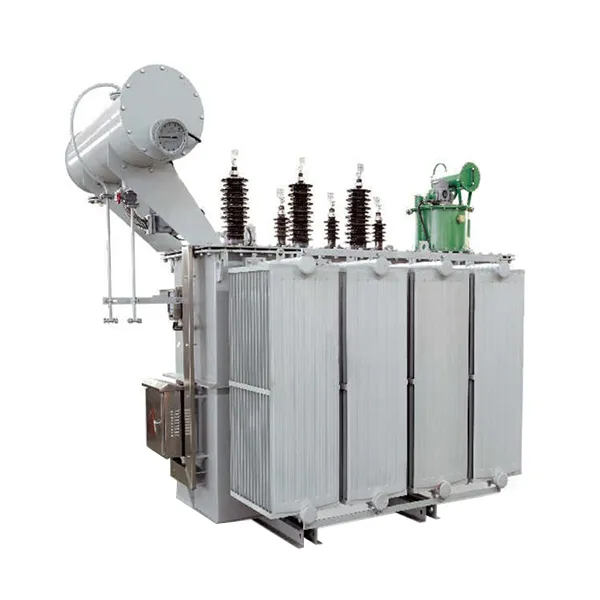

Масляний зовнішній трансформатор високої напруги на 500 кВА

Цей трифазний масляний зовнішній трансформатор високої напруги з номінальною потужністю 500 кВА призначений для зниження високих напруг, таких як 10 кВ або 35 кВ, до низьких рівнів напруги, наприклад 0,4 кВ, що робить його ідеальним для термінальних систем розподілу. Трансформатор має серцевину, виготовлену з високопроникної холоднокатаної зернистої кремнієвої сталі зі ступінчастою конструкцією з’єднання внахлест, що ефективно зменшує гістерезис і втрати на вихрові струми. Значення втрат без навантаження значно перевищують національні стандарти.

Як високовольтні, так і низьковольтні обмотки виготовляються з безкисневих мідних провідників. Обмотка низької напруги має конфігурацію з фольгою з поздовжніми масляними каналами, що значно покращує механічну міцність і стійкість до короткого замикання. Повністю герметична конструкція гофрованого резервуара забезпечує чудове розсіювання тепла, автоматично компенсуючи зміни об’єму масла. Така конструкція запобігає контакту між ізоляційним маслом і навколишнім повітрям, усуваючи окислення масла і проникнення вологи, тим самим подовжуючи термін служби.

Масляний трансформатор підтримує кілька діапазонів відводів (±5%, ±2×2,5%) для адаптації до коливань напруги в мережі. Його компактна міцна конструкція підходить для монтажу на стовпі, платформі або на землі, забезпечуючи надійну роботу в різноманітних кліматичних умовах.

Параметр продукту (специфікація)

Особливості продукту та застосування

Ключові характеристики

Висока енергоефективність: використовується високопроникна кремнієва сталь і оптимізована структура сердечника, що зменшує втрати холостого ходу більш ніж на 15% порівняно зі звичайними продуктами, забезпечуючи відчутну економію енергії протягом усього терміну експлуатації обладнання.

Повністю герметична конструкція: конструкція гофрованого резервуару усуває потребу в консерваторі, запобігаючи окисленню масла та поглинанню вологи, забезпечуючи роботу без обслуговування.

Чудова атмосферостійкість: надійно працює при температурі навколишнього середовища від -25°C до +40°C і на висоті до 1000 метрів. Захист IP54 забезпечує стійкість до пилу та дощу.

Висока стійкість до короткого замикання: обмотки механічно зміцнені за допомогою надійної затискної системи, яка пройшла випробування на удар коротким замиканням, щоб гарантувати безпеку під час пошкоджень мережі.

Гнучке встановлення: компактні розміри підтримують встановлення на стовпі, платформі або на рівні землі, адаптуючись до обмежень як у місті, так і в сільській місцевості.

Основні сценарії застосування

Міські мережі розподілу електроенергії: підходить для житлових районів, комерційних районів і промислових парків, де потрібне надійне розподілення терміналів.

Промислові об’єкти: забезпечує стабільне електропостачання низькою напругою виробничі підприємства, технологічні лінії та важке обладнання, легко справляючись із змінними навантаженнями.

Проекти з відновлюваної енергетики: широко використовується в фотоелектричних і вітрових системах виробництва енергії для посилення або розподілу, з високою адаптивністю до зовнішнього середовища.

Будівництво інфраструктури: розгортання в аеропортах, системах метро, ​​лікарнях і центрах обробки даних, де висока надійність електропостачання є критичною.

Тимчасове та аварійне джерело живлення: компактна та транспортабельна конструкція робить його ідеальним для тимчасових підстанцій або сценаріїв аварійного ремонту.

Деталі виробництва

Основний матеріал і виробничий процес

Серцевина виготовлена ​​з використанням високопроникної холоднокатаної силіконової сталі з орієнтованою зернистістю зі ступінчастою конструкцією з’єднання внахлест 45°. Основні ламіновані пластини піддаються точному стриженню та автоматично складаються для забезпечення щільних з’єднань і однакових магнітних шляхів. Серцевина надійно закріплена напівсухою скляною стрічкою, що мінімізує вібрацію та шум, одночасно зменшуючи втрати без навантаження.

Структура обмотки

Як високовольтні, так і низьковольтні обмотки намотуються за допомогою безкисневих мідних провідників, що забезпечує високу електропровідність і низькі резистивні втрати. Обмотка низької напруги має конфігурацію з фольгою з рівномірною міжшаровою ізоляцією та поздовжніми масляними каналами, що значно підвищує механічну міцність і стійкість до короткого замикання.

Система ізоляції та охолодження

Високоякісна мінеральна ізоляційна олія служить як діелектричним середовищем, так і теплоносієм, забезпечуючи відмінну хімічну стабільність і діелектричну міцність. Масляно-паперова ізоляційна система проходить ретельний процес вакуумної сушіння та наповнення маслом для усунення залишкової вологи та повітряних бульбашок, забезпечуючи початкову напругу часткового розряду, що значно перевищує стандартні вимоги.

Бак і ущільнювальна конструкція

Резервуар має конструкцію гофрованої панелі, яка забезпечує як відведення тепла, так і компенсацію теплового розширення, усуваючи потребу у зовнішньому консерваторі. Повністю герметична конструкція запобігає окисленню масла та проникненню вологи, забезпечуючи необслуговувану роботу протягом усього терміну служби трансформатора. Клапан скидання тиску та покажчик рівня масла є стандартними засобами безпеки.

Гарантія якості та тестування

Кожен масляний зовнішній трансформатор високої напруги перед поставкою проходить комплексні стандартні та типові випробування, включаючи вимірювання втрат холостого ходу та втрат навантаження, випробування опору короткого замикання, випробування на стійкість до індукованої перенапруги, випробування часткового розряду та випробування імпульсу блискавки. Усі основні показники продуктивності перевищують вимоги як національних стандартів, так і специфікацій IEC, забезпечуючи тривалу стабільну роботу в складних польових умовах.

Питання та відповіді: ключові відомості про продукт

Q1: Що таке масляний зовнішній трансформатор високої напруги потужністю 500 кВА і де він використовується?

A: Цей трансформатор знижує високу напругу, наприклад 10 кВ або 35 кВ, до низьких рівнів напруги, наприклад 0,4 кВ, з потужністю 500 кВА. Він широко використовується в міських розподільних мережах, індустріальних парках, проектах з відновлюваної енергетики та інфраструктурних додатках, де важлива зовнішня установка та довгострокова надійність.

Q2: Що робить цей трансформатор енергоефективним?

A: Енергоефективність досягається за рахунок використання високопроникної зернистої кремнієвої сталі та оптимізованої конструкції сердечника. Ці функції зменшують втрати холостого ходу більш ніж на 15% порівняно зі звичайними продуктами, що призводить до значної економії електроенергії протягом усього терміну експлуатації трансформатора.

Q3: Які переваги повністю герметичної конструкції?

A: Повністю герметичний гофрований бак усуває потребу в консерваторі та системі вентиляції. Він запобігає контакту ізоляційної олії з атмосферним повітрям, запобігаючи окисленню та поглинанню вологи. Це зменшує потреби в обслуговуванні та продовжує термін служби як масла, так і трансформатора.

Q4: Як цей трансформатор працює в умовах короткого замикання?

Відповідь: Масляний зовнішній трансформатор високої напруги потужністю 500 кВА розроблено з механічно посиленою структурою обмотки та надійною системою затискань. Він успішно пройшов випробування на удар коротким замиканням у визнаних національними випробувальними лабораторіями, що гарантує надійну роботу та безпеку під час збоїв у мережі.

Q5: Яка гарантія та післяпродажна підтримка надаються?

A: Ми пропонуємо 5-річну гарантію, що покриває виробничі дефекти за нормального використання. Надається довічна технічна підтримка та наявність запасних частин. У разі невдачі ми реагуємо протягом однієї години після сповіщення та надсилаємо технічний персонал протягом 24 годин у країні. Трансформатор розрахований на термін служби не менше 30 років.

Чому варто вибрати Lugao Power?

Сертифікація та гарантія якості

Сертифікована система управління якістю ISO 9001:2008

CE Marked

Звіти про випробування типу від Національного центру нагляду та випробування якості трансформаторів

100% планове тестування перед доставкою: втрати холостого ходу, втрати навантаження, опір короткого замикання, індукована перенапруга, частковий розряд, імпульс блискавки тощо

Упаковка та доставка

Упаковка: дерев’яний ящик або стійка до атмосферних впливів упаковка, придатна для морського, наземного або залізничного транспортування

Стан доставки: заповнений маслом, герметичний, супроводжується звітами про заводські випробування, інструкціями з експлуатації та монтажними кресленнями

Стандартні аксесуари: покажчик рівня масла, запобіжний клапан, циферблатний термометр, втулки, болти заземлення та повний набір обладнання

Зобов’язання післяпродажного обслуговування

5-річна гарантія: безкоштовний ремонт або заміна в разі проблем із якістю, що виникають при нормальному використанні після введення в експлуатацію.

Довічна сервісна підтримка: технічна допомога та наявність запасних частин протягом усього життєвого циклу продукту.

30-річний термін експлуатації: виготовлено з високоякісних матеріалів для забезпечення тривалої надійності.

Екстрене реагування: реагування протягом однієї години після повідомлення про несправність; домашнє обслуговування на місці протягом 24 годин.
