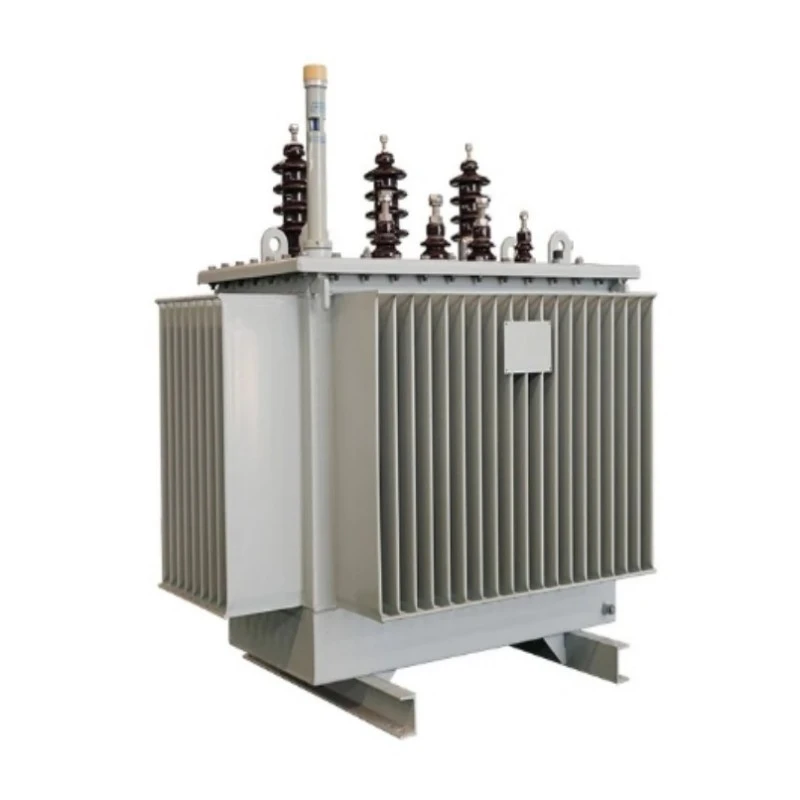

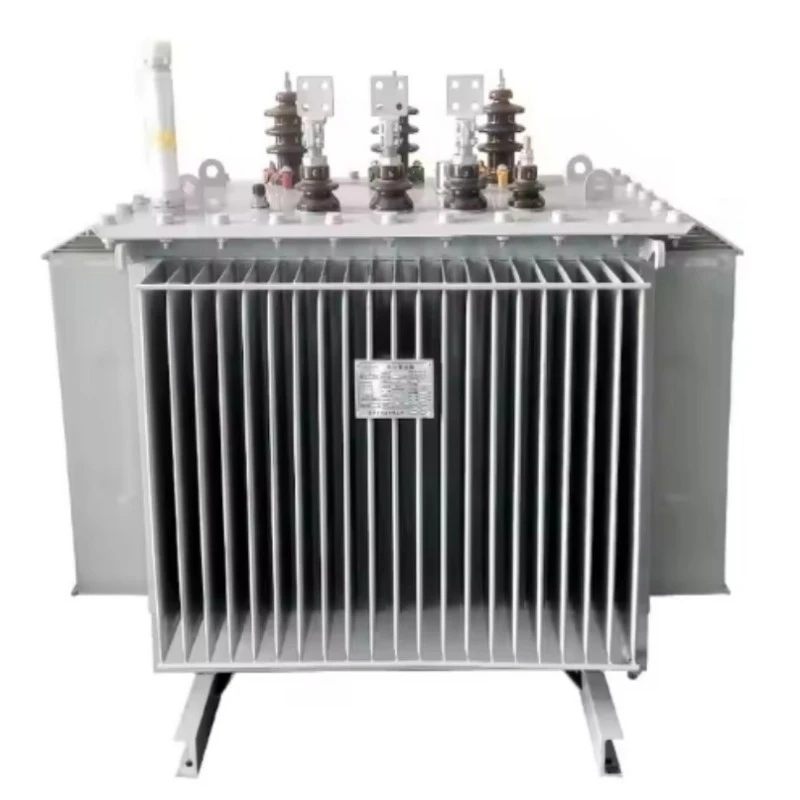

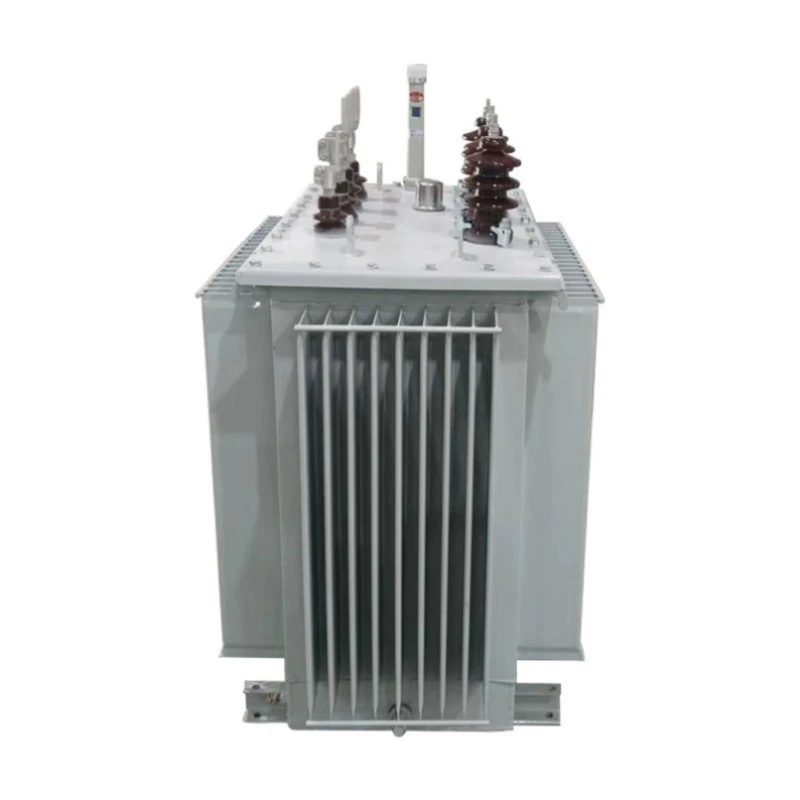

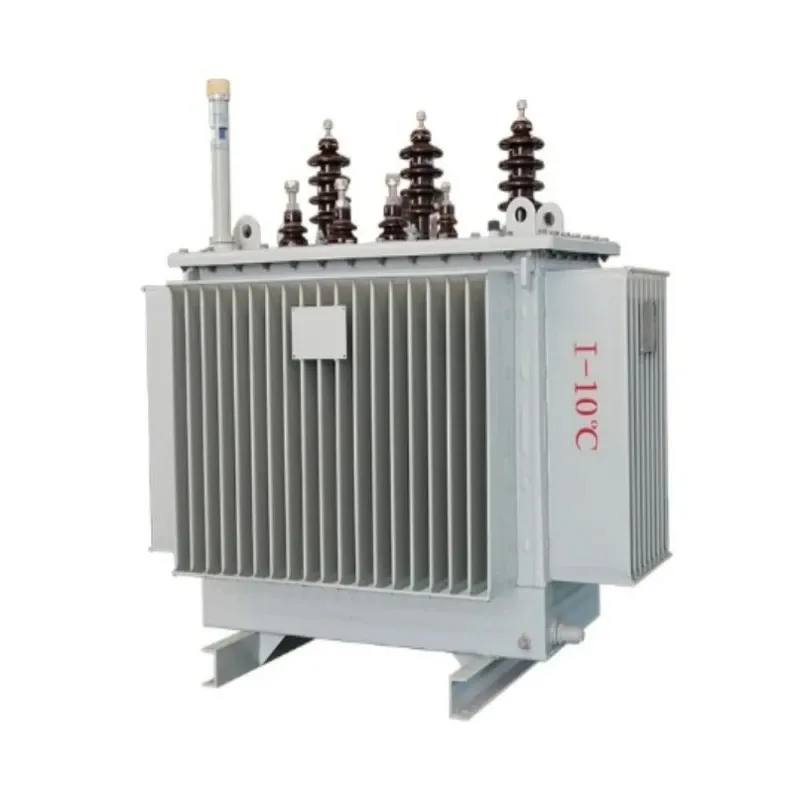

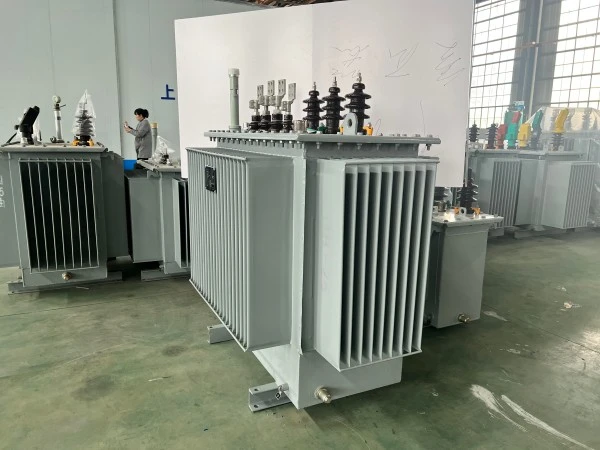

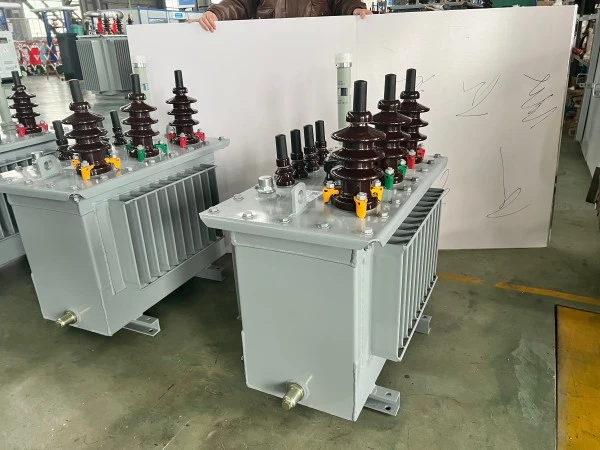

S13 Однофазний масляний електричний трансформатор

Однофазний масляний занурений електричний трансформатор S13 спеціально розроблений для однофазних систем електропостачання, таких як електрифікація сільської місцевості, розподілення на стовпах у житлових приміщеннях і невелике комерційне використання. Придбання цього продукту надає вам високоефективний трансформатор із низькими втратами, який значно зменшує втрати холостого ходу порівняно зі звичайнимS9іСерія S11, забезпечуючи вимірну економію енергії протягом усього терміну експлуатації.

Цей трансформатор оснащений серцевиною з кремнієвої сталі з високою проникністю, орієнтованою на зернистість, зі ступінчастою конструкцією з’єднання внахлест або, за бажанням, з серцевиною з аморфного сплаву для ще менших втрат. Система охолодження, занурена в масло, забезпечує чудове управління температурою, тоді як повністю герметична структура гофрованого резервуара запобігає окисленню масла та проникненню вологи, що значно скорочує потреби в обслуговуванні. Його компактна та легка конструкція полегшує монтаж на стовпі та транспортування.

Особливості продукту та застосування

Особливості

Відповідає або перевищує стандарти IEC, ANSI, GB і SANS

Надзвичайно низькі втрати холостого ходу, до 30% нижче, ніж у серії S11

Повністю герметична конструкція гофрованого бака без консерватора

Висока перевантажувальна здатність і чудова термічна стабільність

Низький рівень шуму, ідеально підходить для житлових приміщень

Чудова здатність витримувати короткі замикання

Компактний і легкий для монтажу на стовпі або платформі

Широкий діапазон відведення напруги для гнучкості мережі

Environmentally friendly insulating oil options available

Робота без обслуговування за нормальних умов експлуатації

Питання та відповіді: ключові відомості про продукт

З: Що таке однофазний масляний трансформатор?

A: Aоднофазний масляний трансформатор це тип розподільного трансформатора, який використовує ізоляційне масло для охолодження та ізоляції та призначений для роботи в однофазних електричних системах. Він зазвичай використовується в житлових районах, у сільській місцевості та в невеликих комерційних приміщеннях, де не потрібна трифазна мережа. Масляне занурення забезпечує чудове розсіювання тепла та захищає внутрішні компоненти від факторів навколишнього середовища.

З: Як серія S13 досягає вищої енергоефективності, ніж попередні моделі?

Відповідь: Серія S13 досягає вищої ефективності завдяки двом ключовим досягненням: по-перше, використання високопроникної холоднокатаної зернистої кремнієвої сталі зі ступінчастою структурою серцевини внахлестку значно зменшує гістерезис і втрати на вихрові струми. По-друге, додаткові сердечники з аморфного сплаву ще більше скорочують втрати холостого ходу до 50% порівняно зі звичайною кремнієвою сталлю. Ці вдосконалення призводять до значень втрат холостого ходу, які на 30% нижчі, ніж у серії S11, і значно нижчі за національні енергетичні стандарти.

З: Чому повністю герметична структура важлива для однофазних трансформаторів?

Відповідь: Однофазні трансформатори часто встановлюються на відкритому повітрі в місцях з різними погодними умовами. Повністю герметичний гофрований бак усуває потребу в консерваторі та запобігає прямому контакту між ізоляційним маслом і атмосферним повітрям. Це зупиняє поглинання вологи та окислення масла, які є основними причинами погіршення ізоляції. Завдяки цьому трансформатор не потребує заміни масла чи обслуговування протягом терміну служби, що значно знижує експлуатаційні витрати.

З: Чи можна використовувати цей трансформатор у відновлюваних джерелах енергії?

A: Так. Однофазний масляний занурений трансформатор S13 добре підходить для малих систем відновлюваної енергії, таких як сонячні установки на дахах, проекти мікроГЕС і житлові системи зберігання енергії. Його висока ефективність і здатність справлятися з коливаннями напруги роблять його ідеальним для збільшення або зменшення потужності в установках розподіленої генерації.

Основні сценарії застосування

Електрифікація сільської місцевості:Забезпечує надійне однофазне живлення віддалених сіл, ферм і сільськогосподарських підприємств з мінімальними втратами.

Розподіл на стовпах для житлових будинків:Ідеально підходить для житлових приміщень, де однофазне живлення є стандартним, пропонуючи компактні розміри та низький рівень шуму.

Легкі комерційні будівлі:Використовується в невеликих магазинах, офісах і сільських комерційних центрах, що вимагають ефективного розподілу електроенергії.

Інтеграція відновлюваної енергії:Підходить для підвищення напруги від житлових сонячних фотоелектричних систем або зниження від міні-мереж.

Тимчасова будівельна потужність:Легка конструкція дозволяє легко розгортати для тимчасових потреб електроенергії на будівельних майданчиках.

Параметр продукту (специфікація)

Таблиця: однофазний масляний трансформатор S13 – типові характеристики (11 кВ / 0,23 кВ або 0,4 кВ)*

Деталі виробництва

Основний матеріал і процес

Сердечник однофазного масляного електричного трансформатора S13 виготовлений з використанням високопроникної холоднокатаної зернистої кремнієвої сталі зі ступінчастим з’єднанням під кутом 45°. Для додатків, що вимагають найвищої ефективності, доступний сердечник з аморфного сплаву, що знижує втрати холостого ходу до 50% порівняно зі звичайною кремнієвою сталлю. Серцевина має прецизійне нарізання та укладається напівсухою скляною стрічкою, щоб мінімізувати вібрацію та шум.

Структура обмотки

Як високовольтні, так і низьковольтні обмотки намотані з безкисневих мідних провідників, що забезпечує високу провідність і мінімальні резистивні втрати. Обмотка низької напруги має фольгу або гвинтову структуру з поздовжніми масляними каналами, що значно покращує механічну міцність і стійкість до короткого замикання.

Система ізоляції та охолодження

В якості стандартного охолоджувального та діелектричного середовища використовується високоякісна мінеральна ізоляційна олива. Екологічно чисті ізоляційні рідини з високою температурою загоряння доступні за запитом. Масляно-паперова ізоляційна система проходить ретельний процес вакуумної сушіння та наповнення маслом, усуваючи залишкову вологу та повітряні бульбашки, забезпечуючи початкову напругу часткового розряду, що значно перевищує стандартні вимоги.

Бак і ущільнення

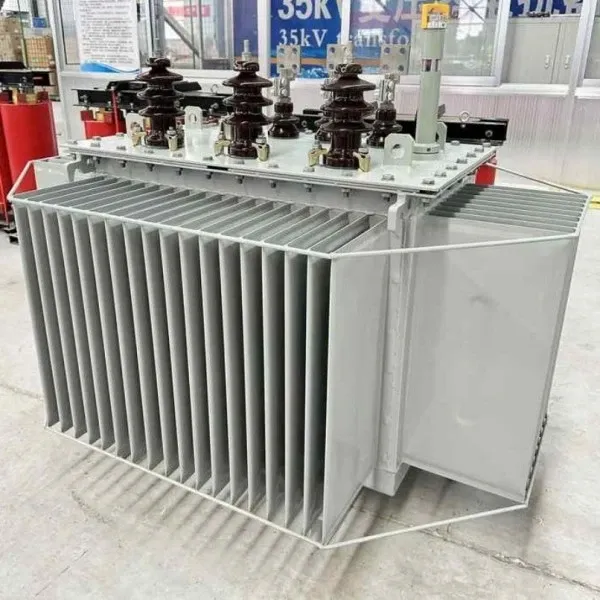

Резервуар має конструкцію гофрованої панелі, яка забезпечує як відведення тепла, так і компенсацію теплового розширення, усуваючи потребу у зовнішньому консерваторі. Повністю герметична конструкція запобігає окисленню масла та проникненню вологи, забезпечуючи роботу без обслуговування протягом усього терміну служби трансформатора. Клапан скидання тиску та покажчик рівня масла є стандартними засобами безпеки.

Питання та відповіді: виробництво та якість

Q: Які випробування якості проводяться на кожному трансформаторі?

Відповідь: Кожен однофазний трансформатор S13 проходить повний набір стандартних і типових випробувань перед доставкою, включаючи вимірювання втрат холостого ходу та втрат навантаження, випробування опору короткого замикання, випробування на стійкість до індукованої перенапруги, випробування часткового розряду та випробування імпульсу блискавки. Усі результати тестів документуються та простежуються.

Q: How does the corrugated tank design contribute to reliability?

Відповідь: Конструкція гофрованого резервуара виконує три найважливіші функції: вона збільшує площу поверхні для ефективного розсіювання тепла, забезпечує гнучку здатність розширення, щоб пристосуватися до змін об’єму масла в залежності від температури, і створює повністю герметичне середовище, яке ізолює масло від зовнішніх забруднень. Це усуває потребу в масляному консерваторі та системі вентиляції, зменшуючи потенційні точки відмови та спрощуючи технічне обслуговування.

Q: Який очікуваний термін служби цього трансформатора?

В: За нормальних умов експлуатації однофазний масляний електричний трансформатор S13 розрахований на термін служби не менше 30 років. Повністю герметична конструкція та високоякісні матеріали забезпечують тривалу надійність без необхідності заміни масла чи обслуговування серцевини.

Виробнича здатність

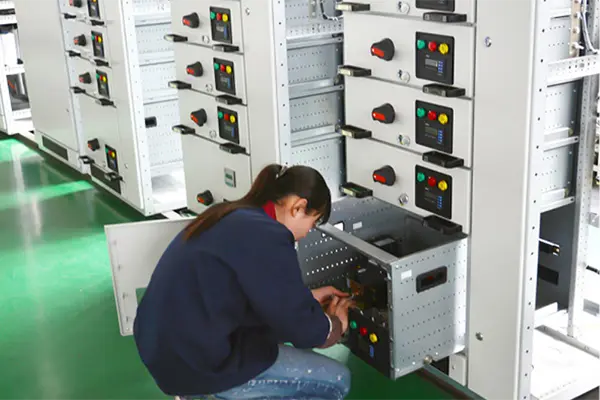

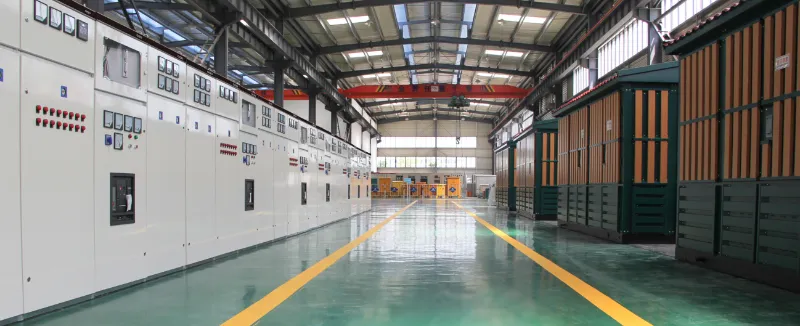

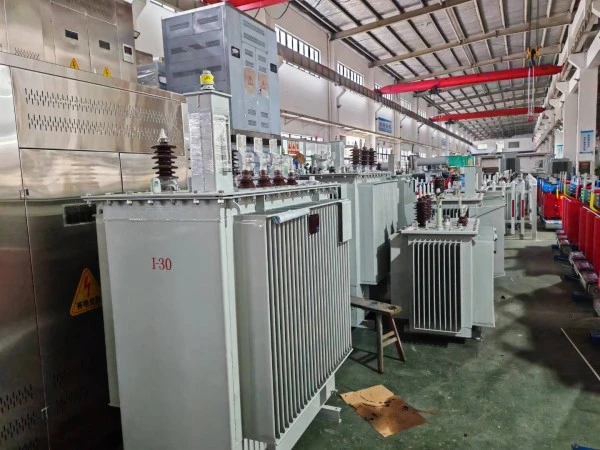

Lugao Power управляє сучасними лініями виробництва трансформаторів, оснащеними сучасним обладнанням для намотування, нарізання сердечників, вакуумної сушки та випробувального обладнання. Ми підтримуємо виробництво OEM і ODM і пропонуємо індивідуальні рішення щодо напруги, потужності, частоти та міжнародних стандартів, забезпечуючи стабільну якість і надійну доставку.

Післяпродажне обслуговування продукту

Після встановлення та введення в експлуатацію трансформатор гарантовано не протікає, а фарба гарантовано не лущиться і не тьмяніє. Надається 5-річна гарантія та довічна технічна підтримка; будь-які проблеми з якістю, що виникають при нормальному використанні протягом гарантійного періоду, покриваються.

Усі однофазні трансформатори S13 охоплюються довічною технічною підтримкою, що забезпечує тривалу доступність запасних частин і технічну підтримку.

Термін служби не менше 30 років при заданих умовах експлуатації.

У разі несправності обладнання постачальник відповість протягом однієї години після отримання повідомлення від покупця та направить технічний персонал на місце протягом 24 годин у країні.

Сервісне зобов'язання

Однофазний масляний електричний трансформатор S13 виготовлений у суворій відповідності до вимог системи менеджменту якості ISO 9001:2015/2018, гарантуючи 100% відповідність продукту стандартам якості до того, як він залишить завод.

Наша компанія надає комплексне передпродажне, продажне та післяпродажне обслуговування для забезпечення задоволеності клієнтів.

Наша компанія пропонує 5-річну гарантію та довічну технічну підтримку. У разі будь-яких проблем із якістю ми безкоштовно відремонтуємо або замінимо виріб, гарантуючи 100% задоволення клієнтів.

Заводська міцність

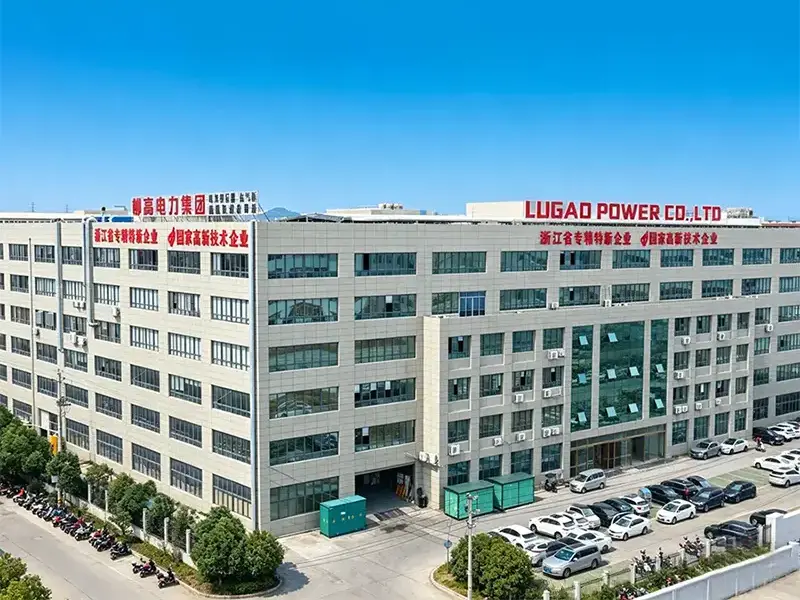

Маючи багаторічний досвід у виробництві обладнання для передачі та розподілу електроенергії,Lugao Powerстворила професійну виробничу базу, присвячену постачанню надійних трансформаторних рішень для глобальних комунальних компаній, підрядників EPC, промислових об’єктів і проектів у сфері відновлюваної енергетики.

Чому глобальні клієнти обирають Lugao

✔ Професійний виробник трансформаторів

✔ Сучасні виробничі цехи

✔ Досвідчена команда інженерів і дослідників

✔ Сувора система управління якістю ISO 9001

✔ Повні можливості звичайних і типових випробувань

✔ Відповідність стандартам IEC, ANSI, IEEE та GB

✔ Доступні налаштування OEM і ODM

✔ Стабільний ланцюг поставок і швидка доставка

✔ Експортуйте досвід на численні міжнародні ринки

✔ Професійна технічна підтримка до та після продажу
