Чому однофазний масляний електричний трансформатор S13 є розумнішим вибором для ефективного розподілу електроенергії

Короткий зміст статті:TheS13 Однофазний масляний електричний трансформаторпризначений для забезпечення ефективного, стабільного та тривалого розподілу електроенергії для житлових, сільських, комерційних і відновлюваних джерел енергії.Lugao Powerпоєднує в собі технологію серцевини з низькими втратами, масляне охолодження, повністю герметичний гофрований резервуар, міцні мідні обмотки та комплексне тестування, щоб забезпечити практичне трансформаторне рішення для сучасних однофазних розподільних мереж.

Зміст

• Що таке однофазний масляний електричний трансформатор S13?
• Чому серія S13 покращує ефективність трансформатора?
• Які ключові характеристики S13 Transformer?
• Які типові технічні характеристики трансформатора S13?
• Як виготовляється трансформатор S13?
• Де можна використовувати трансформатор S13?
• Як вибрати правильний трансформатор S13?
• Чому варто вибрати Lugao Power як постачальника трансформаторів S13?
• Часті запитання про трансформатори S13
• Висновок

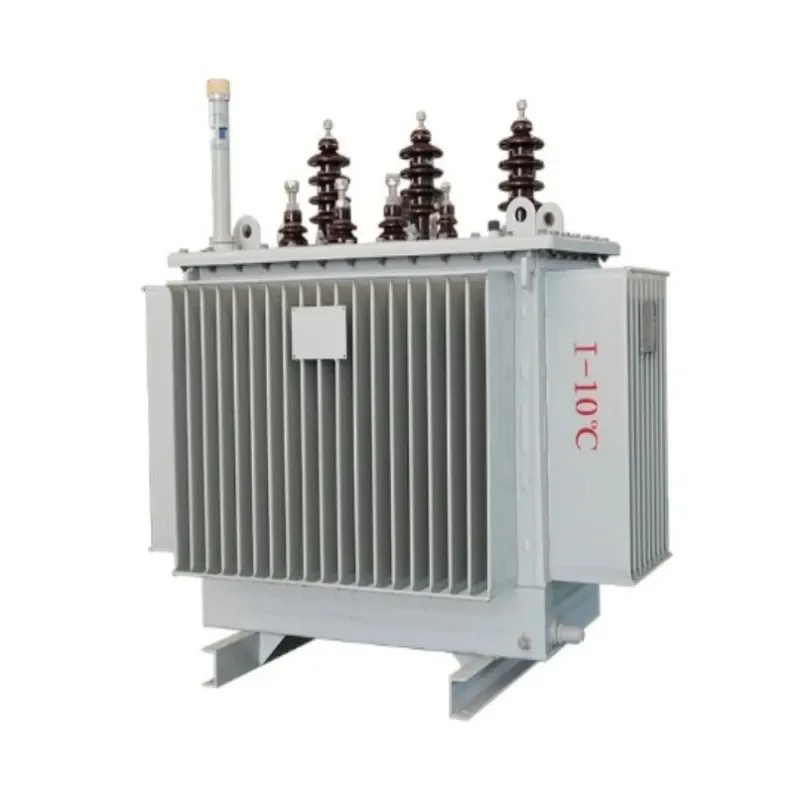

Що таке однофазний масляний електричний трансформатор S13?

АнS13 Однофазний масляний електричний трансформаторце розподільний трансформатор, спеціально розроблений для однофазних електричних мереж. У ньому використовується ізоляційна олія як діелектрик і охолоджувач, що дозволяє трансформатору ефективно передавати електричну енергію, одночасно контролюючи тепло, що виділяється під час роботи.

У порівнянні зі звичайними конструкціями розподільних трансформаторів, серія S13 зосереджена на зменшенні втрат холостого ходу та покращенні довгострокової ефективності роботи. Конструкція може використовувати високопроникну холоднокатану зернисто-орієнтовану кремнієву сталь зі ступінчастим сердечником з’єднання внахлест, тоді як серцевина з аморфного сплаву також може бути обрана для застосувань, де потрібне подальше зменшення втрат холостого ходу.

Відповідно до інформації про продукт, наданої Lugao Power, трансформатор підходить для застосувань, включаючи електрифікацію сільської місцевості, розподілення на стовпах у житлових приміщеннях, легкі комерційні будівлі, системи відновлюваної енергії та тимчасове електропостачання будівель. Його компактна конструкція також полегшує транспортування та установку на відкритому повітрі.

Чому серія S13 покращує ефективність трансформатора?

Ефективність трансформатора визначається не тільки номінальною потужністю, але й тим, наскільки ефективно разом працюють сердечник, обмотки, система ізоляції та структура охолодження. Трансформатор може залишатися під напругою тисячі годин щороку, а це означає, що навіть відносно невелике зменшення втрат холостого ходу може забезпечити значну економію енергії протягом усього терміну служби.

Конструкція S13 вирішує цю проблему за допомогою кількох інженерних заходів:

• Високопроникний магнітний сердечник:Зменшує магнітні втрати під час тривалої роботи.
• Ступінчаста конструкція нахлестка:Допомагає оптимізувати розподіл магнітного потоку та зменшити втрати в сердечнику.
• Додатковий сердечник з аморфного сплаву:Забезпечує альтернативу для проектів, які потребують особливо низьких втрат холостого ходу.
• Обмотки з безкисневої міді:Забезпечують високу електропровідність і допомагають мінімізувати резистивні втрати.
• Масляне охолодження:Ефективно відводить тепло від активних компонентів.

Lugao Power заявляє, що серія S13 може досягати втрат холостого ходу приблизно на 30% нижче, ніж серія S11, тоді як додатковий сердечник з аморфного сплаву може ще більше зменшити втрати холостого ходу порівняно зі звичайними конструкціями серцевини із кремнієвої сталі.

Які ключові характеристики S13 Transformer?

Продуктивність розподільного трансформатора значною мірою залежить від його механічної конструкції, а також від його електричних характеристик. Однофазний масляний електричний трансформатор S13 об’єднує кілька функцій, призначених для підтримки надійної роботи на відкритому повітрі та в розподільній мережі.

Конструкція сердечника з низькими втратами

У сердечнику використовується високопроникна зернисто-орієнтована кремнієва сталь зі ступінчастою структурою з’єднання внахлест під кутом 45 градусів. Ця конструкція допомагає контролювати магнітні втрати та сприяє підвищенню ефективності роботи. Ядро з аморфного сплаву доступне як додаткове рішення, коли пріоритетом є надзвичайно низькі втрати холостого ходу.

Повністю герметичний гофрований бак

Гофрована ємність виконує кілька функцій одночасно. Його розширена площа поверхні підтримує розсіювання тепла, а його гнучка структура пристосовується до теплового розширення ізоляційного масла. Оскільки резервуар повністю герметичний, ізоляційне масло ізольовано від прямого впливу атмосфери, допомагаючи обмежити проникнення вологи та окислення масла.

Стабільне масляне охолодження

Ізоляційна олія забезпечує як електричну ізоляцію, так і терморегуляцію. Тепло, що виділяється сердечником і обмотками, може передаватися через масло до стінок бака і розсіюватися в навколишнє середовище.

Сильна здатність до короткого замикання

Структура обмотки розроблена для забезпечення покращеної механічної міцності під час несправності. Обмотка низької напруги може використовувати фольгу або гвинтову конструкцію з поздовжніми масляними каналами, що забезпечує як ефективність охолодження, так і стійкість до механічних сил, що виникають під час коротких замикань.

Низький рівень шуму

Оптимізована конструкція сердечника та механічна збірка допомагають зменшити вібрацію та робочий шум, що робить трансформатор придатним для житлових районів та інших місць, де акустичні характеристики мають значення.

Які типові технічні характеристики трансформатора S13?

Технічні характеристики завжди повинні бути підтверджені відповідно до фактичного дизайну проекту, вимог до мережі, застосовних стандартів та середовища встановлення. У наступній таблиці представлені типові значення, опубліковані для конфігурації трансформатора S13 із використанням сторони високої напруги 11 кВ.

Опублікована конфігурація підтримує діапазон відводів ±5% або ±2×2,5%, тоді як доступні параметри частоти 50 Гц і 60 Гц. Конструкція серцевини з аморфного сплаву також може бути визначена, якщо потрібно подальше зменшення втрат.

Для проектів закупівель покупці повинні оцінити номінальну потужність, первинну та вторинну напругу, імпеданс, частоту, спосіб встановлення, умови навколишнього середовища, вимоги до ізоляції та відповідні національні чи міжнародні стандарти перед розміщенням замовлення.

Як виготовляється трансформатор S13?

Надійність трансформатора починається з точності виготовлення. Процес виробництва трансформатора S13 включає кілька критичних етапів, кожен з яких впливає на кінцеві електричні та механічні характеристики.

1. Обробка ядра:Магнітна сталь точно вирізана та зібрана за допомогою ступінчастої конструкції з’єднання внахлест.
2. намотування:Високовольтні та низьковольтні обмотки виготовляються з безкисневих мідних провідників.
3. Обробка ізоляції:Масляно-паперова ізоляційна система висушена у вакуумі для зменшення залишкової вологи та повітря.
4. Виробництво танків:Гофровані панелі формуються та збираються в герметичну конструкцію бака.
5. Заправка маслом:Ізоляційне масло вводиться в контрольованих умовах для підтримки діелектричних і охолоджувальних характеристик.
6. Електричні випробування:Звичайні та відповідні типові випробування проводяться перед відправкою.

Згідно з інформацією про продукт Lugao Power, тестування може включати вимірювання втрат холостого ходу та втрат навантаження, тестування опору короткого замикання, тестування на стійкість до індукованої перенапруги, тестування часткового розряду та тестування імпульсу блискавки. Ці процедури допомагають перевірити електричні характеристики та консистенцію продукту перед доставкою.

Де можна використовувати трансформатор S13?

Компактна конструкція та однофазна конфігурація роблять трансформатор S13 особливо придатним для децентралізованого розподілу.

• Електрифікація сільської місцевості:Забезпечує надійне електропостачання сіл, ферм, сільськогосподарських об’єктів та віддалених населених пунктів.
• Житловий розподіл:Підтримує розподіл електроенергії на опорах для будинків і житлових приміщень.
• Легкі комерційні будівлі:Підходить для магазинів, офісів, сільських комерційних центрів та подібних навантажень.
• Системи відновлюваної енергії:Може бути інтегрована в невеликі сонячні, мікро-ГЕС та розподілені енергетичні системи.
• Тимчасове живлення:Його відносно компактна структура полегшує розгортання для вибраних будівельних і тимчасових додатків живлення.

Для проектів з відновлюваної енергетики при виборі трансформатора слід враховувати двонаправлений потік потужності, зміну напруги, координацію захисту, гармонічні умови та вимоги місцевої розподільчої мережі, а не покладатися лише на номінальну потужність.

Як вибрати правильний трансформатор S13?

Вибір трансформатора є системним інженерним рішенням, а не просто рішенням розміру продукту. Перш ніж придбати однофазний масляний електричний трансформатор S13, інженери проекту та групи закупівель повинні підтвердити кілька технічних параметрів.

Для індивідуальних проектів покупці повинні надати постачальнику необхідний рівень напруги, номінальну потужність, частоту, середовище встановлення, очікувані характеристики навантаження та відповідні стандарти. Це дозволяє групі інженерів підготувати конфігурацію, яка підходить для фактичної мережі.

Чому варто вибрати Lugao Power як постачальника трансформаторів S13?

Lugao Power зосереджується на обладнанні для передачі та розподілу електроенергії та надає трансформаторні рішення для комунальних компаній, підрядників EPC, промислових об’єктів і проектів у сфері відновлюваної енергетики. Його виробничі можливості включають процеси нарізання сердечників, намотування, вакуумного сушіння, складання та електричних випробувань.

Компанія заявляє, що її трансформатори S13 виробляються відповідно до системи управління якістю ISO 9001 і можуть поставлятися відповідно до вимог IEC, ANSI, IEEE, GB та інших відповідних вимог. Налаштування OEM і ODM також доступні для напруги, потужності, частоти та інших специфікацій проекту.

Ключові переваги постачальника

• Професійний досвід виготовлення трансформаторів
• Система управління якістю ISO 9001
• Сумісність зі стандартами IEC, ANSI, IEEE та GB
• Можливості звичайних і типових випробувань
• Налаштування OEM і ODM
• Варіанти конструкції трансформатора з малими втратами
• Технічна підтримка до і після продажу
• 5-річна гарантія та довічна технічна підтримка згідно з опублікованою інформацією про продукт

Для міжнародних закупівель вибір виробника, який може надати технічну документацію, звіти про випробування, індивідуальні електричні параметри та оперативну інженерну підтримку, може значно спростити інтеграцію та прийняття проекту.

Часті запитання про трансформатори S13

Яка головна перевага однофазного масляного електричного трансформатора S13?

Основна перевага полягає в його зосередженні на підвищенні енергоефективності за рахунок зниження втрат холостого ходу в поєднанні з масляним охолодженням і повністю герметичною структурою. Це робить його добре придатним для безперервного однофазного розподілу.

Чи підходить трансформатор S13 для зовнішньої установки?

так Його повністю герметичний гофрований резервуар і компактна конструкція призначені для зовнішнього розподілу, включаючи встановлення на стовпах. Фактична інсталяція має відповідати застосовним вимогам до електрики, навколишнього середовища, допуску та безпеки.

Які основні матеріали доступні?

У стандартній конструкції використовується високопроникна холоднокатана зерниста кремнієва сталь. Серцевина з аморфного сплаву також може бути обрана для застосувань, які вимагають подальшого зниження втрат холостого ходу.

Які конфігурації напруги та частоти доступні?

Опубліковані специфікації включають високовольтну сторону 11 кВ із низьковольтними конфігураціями 230 В або 400 В залежно від номінальної потужності. Параметри натискання включають ±5% або ±2×2,5%, тоді як доступні версії 50 Гц і 60 Гц. Індивідуальні конфігурації повинні бути підтверджені виробником.

Скільки може працювати трансформатор S13?

Lugao Power заявляє, що трансформатор S13 розрахований на термін служби не менше 30 років за певних нормальних умов експлуатації. Фактичний термін служби залежить від навантаження, умов навколишнього середовища, якості встановлення, захисту, технічного обслуговування та практики експлуатації.

Чи може Lugao Power надати індивідуальні трансформатори S13?

так Lugao Power заявляє, що підтримує виробництво OEM та ODM і може налаштувати напругу, потужність, частоту та відповідні міжнародні стандарти відповідно до вимог проекту.

Висновок

Однофазний масляний електричний трансформатор S13 поєднує в собі магнітну технологію з низькими втратами, ефективне масляне охолодження, мідні обмотки, повністю герметичний гофрований резервуар і надійні електричні випробування для задоволення практичних вимог сучасних однофазних систем розподілу. Його застосування поширюється від електрифікації сільської місцевості та розподілу житлових будинків до легких комерційних об’єктів і окремих проектів у сфері відновлюваної енергетики.

Для покупців, які порівнюють виробників трансформаторів у Китаї, найважливіші міркування повинні включати ефективність, номінальну потужність, коефіцієнт напруги, матеріал сердечника, систему ізоляції, якість виготовлення, можливість тестування, можливості налаштування, гарантію та технічну підтримку. З опублікованою конфігурацією трансформатора S13, можливістю налаштування та інженерною підтримкою,Lugao Powerможе стати практичною відправною точкою для проектів, які вимагають надійного однофазного розподільного обладнання. Якщо ви плануєте новий проект розподілу або потребуєте індивідуальної специфікації трансформатора,зв'яжіться з намищоб обговорити вашу напругу, потужність, середовище встановлення та технічні вимоги з командою інженерів.
