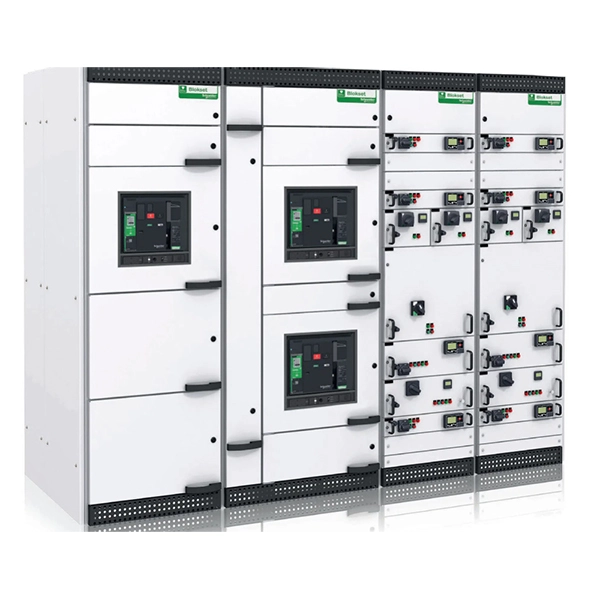

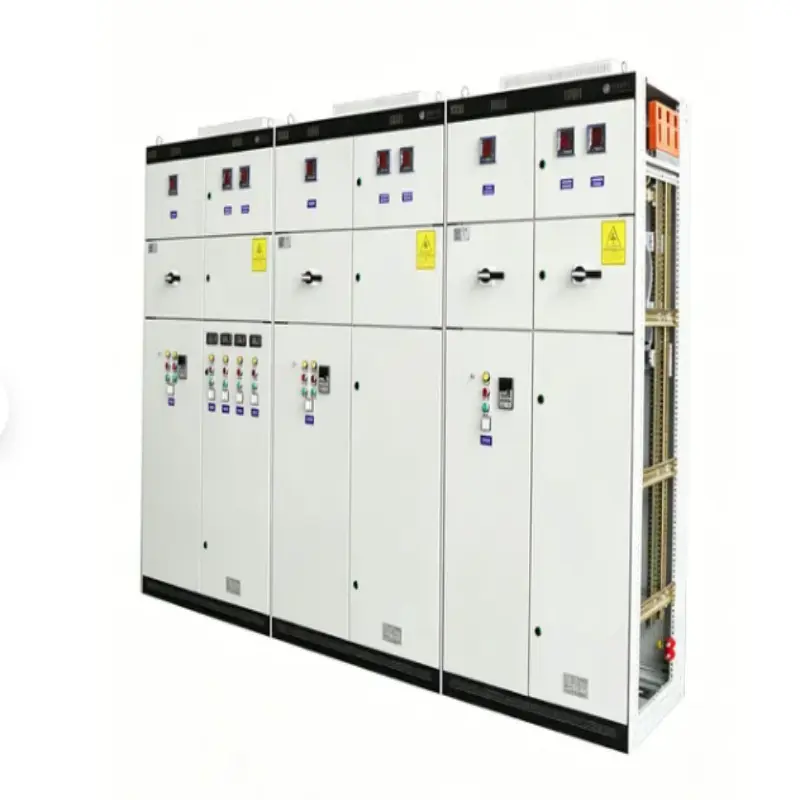

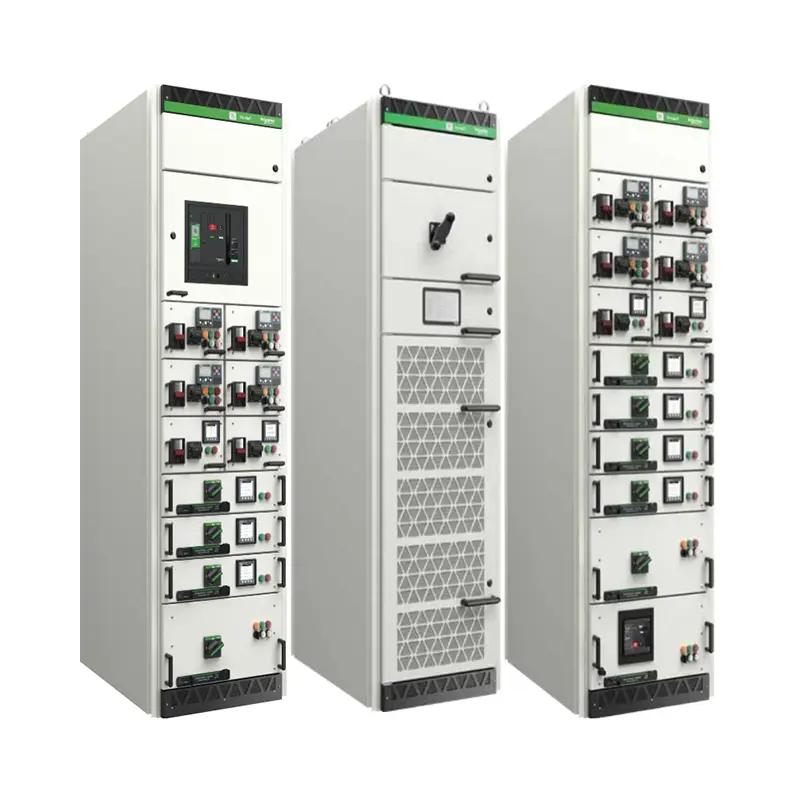

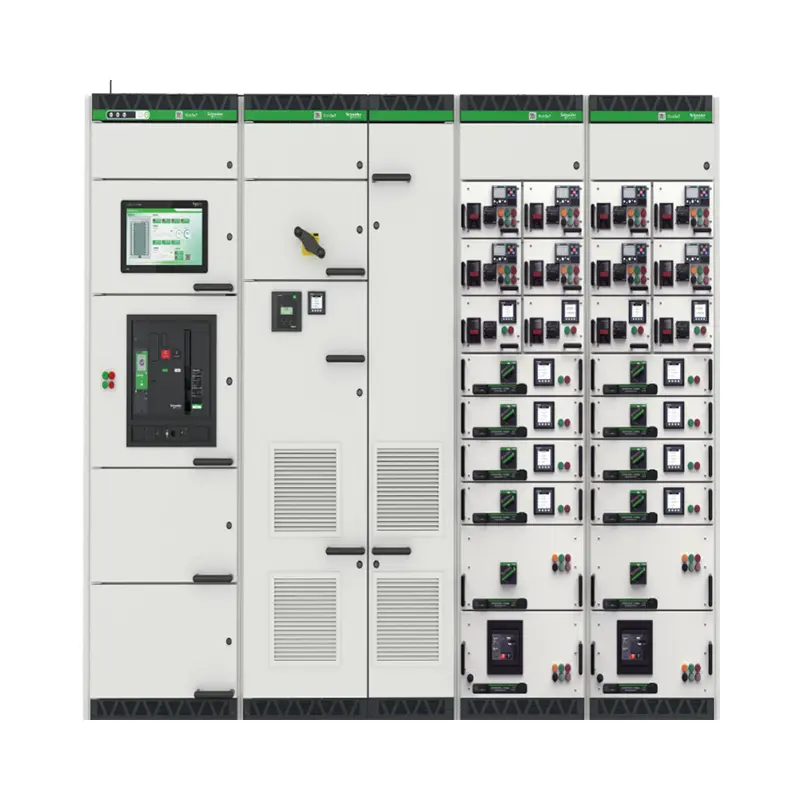

Інтелектуальний панельний розподільний пристрій ящикового типу

Панельний розподільний пристрій інтелектуального розподілу електроенергії від Lugao Power Co., Ltd. — це високопродуктивний низьковольтний вузол, який поєднує інтелектуальний захист, вимірювання та зв’язок. На відміну від традиційних фіксованих панелей, ця версія висувного типу дозволяє вставляти або витягувати кожну схемну одиницю, не вимикаючи всю систему. Кожна шухляда містить спеціальний автоматичний вимикач, контролер і датчики. «Інтелектуальна» можливість забезпечується вбудованими аналізаторами якості електроенергії, зв’язком Modbus TCP/IP або Profibus і автоматичними попередженнями про несправності. Theрозподільні пристроїпідходить для систем AC 690V, 50/60Hz, номінальний струм до 6300A. Він відповідає стандартам IEC 61439-1/2 і GB/T 7251.

Функції та застосування продукту (з форматом запитань і відповідей)

У цьому розділі розглядаються поширені проблеми покупців і висвітлюються технічні переваги панельного розподільного пристрою інтелектуального розподілу електроенергії.

Q1: Як механізм ящика покращує технічне обслуговування?

A: Пристрій має трипозиційну шухляду (підключено/випробувано/від’єднано) з механічними блокуваннями. Ви можете замінити несправний ящик менш ніж за 60 секунд, не вимикаючи сусідні схеми. Це ключова перевага інтелектуального розподільчого пристрою панельного розподільного типу для критичних об’єктів.

Q2: Які "інтелектуальні" функції є вбудованими?

A: Моніторинг напруги, струму, коефіцієнта потужності та гармонік у реальному часі. Автоматична сигналізація про перевантаження, коротке замикання або підвищення температури. Журнали даних можна експортувати через RS485 або Ethernet. Дистанційне керування відключенням/закриттям із центральної системи SCADA.

Q3: Чи надійний механізм ящика після багатьох вставок?

A: Так. Кожен ящик перевірено на 5000 механічних і 1000 електричних операцій без погіршення продуктивності. Контакти посріблені з пружинним натисканням.

Q4: Де можна встановити цей продукт?

Список програм:

1. Центри обробки даних: для резервних шляхів живлення та мінімального MTTR (середнього часу до ремонту).

2. Лікарні: критичні системи життєзабезпечення потребують безперебійного живлення.

3. Промислові установки: центри керування двигунами (MCC) для конвеєрів, насосів і компресорів.

4. Комерційні комплекси: Освітлення торгових центрів та система вентиляції та кондиціонування.

5. Відновлювана енергетика: інтеграція сонячної та вітрової енергії з інтелектуальним зворотним зв’язком з мережею.

Параметри продукту (специфікація)

Деталі виробництва (якість і виробництво)

1. Корпус: холоднокатаний сталевий лист товщиною 2,0 мм, оцинкований і покритий порошковою фарбою (RAL 7035). Стійкість до корозії >500 годин випробування соляним туманом.

2. Механізм висувного ящика: високоточні напрямні з ручкою, що самоблокується. Захист від пальців усередині ящиків IP20.

3. Система збірних шин: Прямокутні мідні шини (провідність 98% IACS), повністю ізольовані термозбіжними рукавами.

4. Електропроводка: сертифіковані кабелі UL1015 або 60245 IEC, позначені двома номерами та кольоровими кодами.

5. Тестування: кожен зібраний блок проходить:

● Витривалість діелектричної напруги (3000 В змінного струму протягом 1 хв)

● Тест первинного та вторинного введення

● Випробування механічної роботи ящика

● Тест підвищення температури при повному номінальному струмі

Упаковка та доставка

1. Упаковка:

Кожна шухляда окремо загорнута в антистатичну поліетиленову плівку. Основна панель захищена протекторами для країв і прив'язана на фумігований дерев'яний піддон. Усі корпуси покриті бульбашковою плівкою та поліпропіленовою тканиною. Зовнішні блоки з класом захисту IP54 мають додаткове водонепроникне ламіноване покриття.

2. Марка доставки:

● логотип ugao Power, номер замовлення, вага, розміри та етикетка «Крихкі електронні компоненти».

3. Доставка:

● Термін виготовлення: 25–35 робочих днів після затвердження креслення.

● Порт: Шанхай / Нінбо.

● Доставка: морські перевезення (FCL або LCL), повітряні перевезення термінових запасних ящиків.

Часті запитання

Q1: Чи можу я придбати одну шухляду як запасну частину, не купуючи всю панель?

A: Так. Lugao Power Co., Ltd. продає індивідуальні інтелектуальні ящики. Ми можемо виготовити відповідний запасний ящик відповідно до оригінального креслення, етикетки ящика, конфігурації схеми та моделі компонента. Остаточна сумісність має бути підтверджена на етапі технічного огляду.

Питання 2: Чи підтримує панельний комутаційний пристрій інтелектуального розподілу електроенергії ящикового типу дистанційне скидання після несправності?

A: Так, через модуль зв'язку. Оператор може дистанційно від'єднатися, діагностувати несправність і повторно підключитися (якщо це дозволено місцевими правилами безпеки). Однак ручна перевірка все ж рекомендована для відключення через коротке замикання.

Q3: Яка максимальна кількість ящиків на панель для вашого продукту?

A: Для висувних ящиків на 160 A ми можемо встановити до 24 одиниць на панелі висотою 2200 мм. Для ящиків 630A максимум 12 одиниць. Розкладка відповідає розділенню за формою 4b, тобто кожна шухляда повністю ізольована у своєму металевому відділенні.

Q4: Ви надаєте послуги з встановлення та введення в експлуатацію?

Відповідь: Ми надаємо дистанційне введення відео в експлуатацію як стандарт. Додатково: введення в експлуатацію на місці інженерами Lugao (дорожні витрати + добова плата, продовження гарантії на 1 рік включено).*

Q5: Чи можете ви інтегрувати молоти сторонніх виробників, такі як Mitsubishi або LS?

A: Абсолютно. Шасі висувного ящика розроблено для більшості основних брендів: ABB Tmax/Sace, Schneider NSX/MTZ, Siemens 3VA/3WL, CHINT та інших. Просто вкажіть модель рубильника під час покупки.

Післяпродажне обслуговування та гарантія

Гарантійний термін: 12 місяців (1 рік) з дати відвантаження.

У цей періодLugao Power Co., Ltd.покриває будь-які виробничі дефекти, включаючи механізми ящиків, інтелектуальні контролери та комунікаційні модулі. Видаткові матеріали (ліхтарі, запобіжники) не входять.
