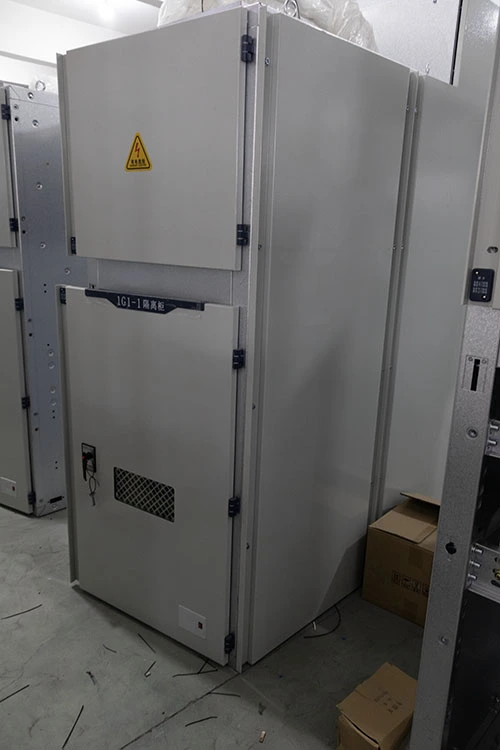

Модульний низьковольтний розподільний пристрій фіксованого типу GGD

Визначення та основна ідентифікація

Модульний розподільний пристрій низької напруги фіксованого типу GGD — це закритий розподільний пристрій, що стоїть на підлозі в металевому корпусі. Він розроблений спеціально длярозподіл електроенергії змінного струму низької напругив трифазних промислових і комерційних електричних системах. Як базовий продукт в ієрархії розподілу електроенергії, він розташований між вторинними клемами трансформатора та кінцевими розподільними щитами, функціонуючи як основний вузол живлення установки.

Параметри продукту

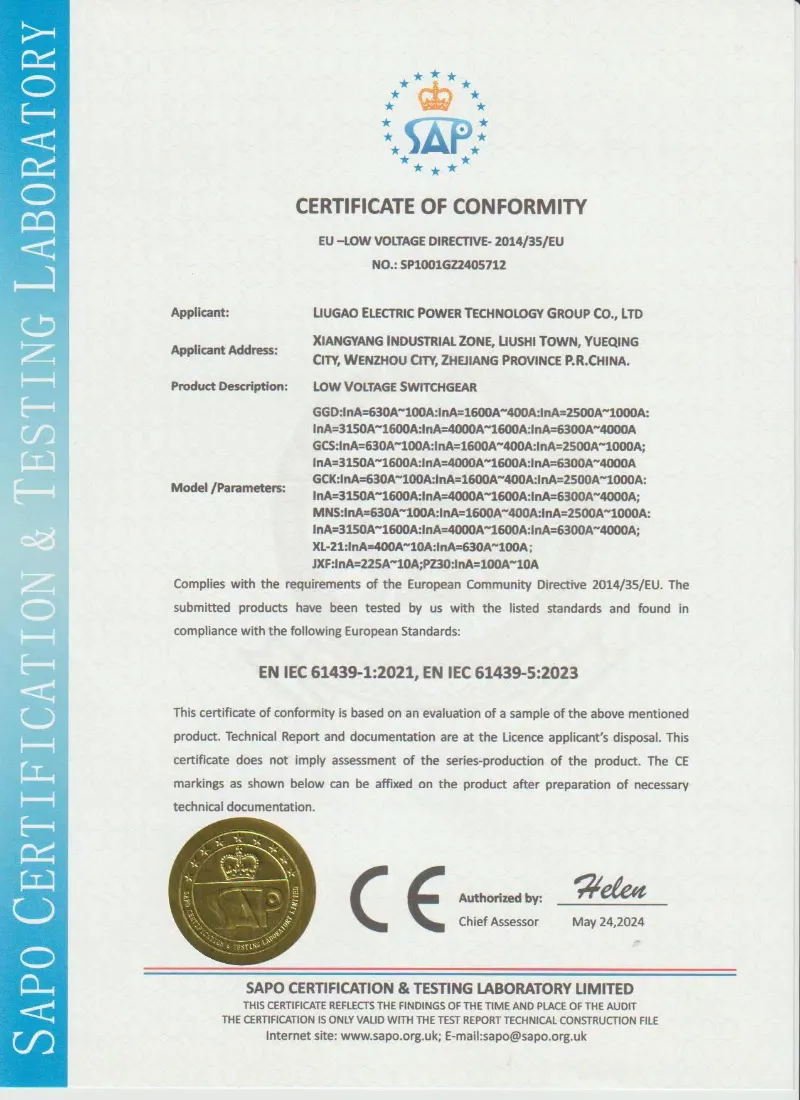

Сертифікація та гарантія якості

Лугаовиготовляє розподільні пристрої низької напруги фіксованого типу GGD відповідно до технічних вимог проекту та застосовних стандартів розподільних пристроїв низької напруги. Звичайні перевірки та звіти про випробування можуть бути надані перед відправленням згідно з підтвердженою технічною угодою.

• Проектування та тестування на основі IEC 61439-1/2
• Виробництво та перевірка на основі GB/T 7251
• Випробування на стійкість до промислової частоти
• Випробування опору ізоляції
• Перевірка електропроводки та працездатності
• Перевірка підвищення температури відповідно до конфігурації
• Звіт про звичайні випробування перед відправкою
• Фотографії огляду фабрики доступні за запитом

Фіксована філософія встановлення

На відміну від розподільних пристроїв висувного типу, де функціональні блоки можна знімати на направляючі, GGD використовує концепцію постійно фіксованого монтажу:

● Усі первинні пристрої — повітряні автоматичні вимикачі (ACB), автоматичні вимикачі в литому корпусі (MCCB) і роздільні вимикачі — прикручуються безпосередньо до жорстких монтажних пластин.

● Електричні з’єднання між пристроями та шинами з’єднуються за допомогою болтових мідних ланок або кабельних з’єднань, а не роз’ємних контактів.

● Цей фіксований підхід усуває механічну складність, вартість і технічне обслуговування, пов’язане з розсувними механізмами, що робить його ідеальним для стабільних довготривалих установок, де положення ланцюгів рідко змінюються.

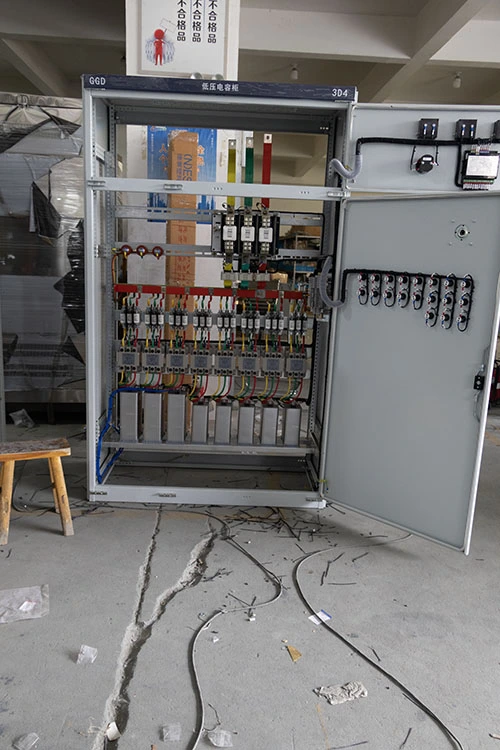

Модульна конструкція корпусу

● Корпус складається зі стандартизованих модульних кабін, кожна з яких має однакову висоту та глибину:

● Розміри рами: 2200 мм (В) × 600/800/1000/1200 мм (Ш) × 600/800 мм (Г)

● Кожна кабіна є незалежним зварним сталевим модулем, який можна з’єднати болтами пліч-о-пліч, щоб утворити безперервну лінійку розподільних щитів.

● Кабіни функціонально класифікуються як вхідні (фідерно-приймальні), шинно-роз’єднувальні (з’єднання шин) або фідерні (вихідний розподіл).

Переваги продукту

Перевага 1 – Міцність конструкції

Посилена рама зі сталі 8MF допомагає підтримувати механічну стабільність за підтвердженого рівня стійкості до короткого замикання. Номінальна пікова сила струму: 63 кА. Каркас шафи розроблено з урахуванням вимог щодо стійкості до короткого замикання, що стосуються конкретного проекту. Номінальний піковий витримуваний струм можна налаштувати відповідно до підтвердженого електричного проекту.

Перевага 2 – модульне та швидке розгортання

Стандартизовані вхідні, муфтові, живильні кабіни. Однакова висота/глибина. Швидка конфігурація проекту шляхом розташування стандартних блоків поруч. Зменшує час монтажу на місці та зменшує складність конструкції.

Перевага 3 – Економічний життєвий цикл

Стаціонарне кріплення (без висувних механізмів) знижує початкову вартість. Ніяких висувних ящиків, вставних контактів або складних блокувань. Мінімальне обслуговування, конкурентоспроможна загальна вартість володіння.

Перевага 4 – оптимізоване управління температурою

Природне конвекційне охолодження: нижні жалюзі + верхня вентильована кришка даху. Створює ефект димоходу – гаряче повітря піднімається назовні, прохолодне повітря втягується. Без вентиляторів, без шуму, без додаткового обслуговування.

Перевага 5 – спрощене технічне обслуговування та експлуатація

Органи керування, лічильники, індикатори на передніх дверях на ергономічній висоті. Ручки рубильника доступні без відкривання дверей. Просторе внутрішнє розташування з окремими шинами, вимикачами, кабельними відсіками – простий візуальний огляд.

Особливості продукту

Характеристика 1: Система багатошарового порошкового покриття

Кожна сталева панель проходить п’ятиетапну попередню обробку (знежирення, промивання, фосфатування, пасивація та сушіння) перед нанесенням однорідного електростатичного епоксидно-поліефірного порошкового покриття. Це покриття забезпечує чудову адгезію та стійкість до вологи, забезпечуючиМодульний низьковольтний розподільний пристрій фіксованого типу GGDзберігає свій зовнішній вигляд і захист від корозії навіть у тропічному або промисловому середовищі з високою вологістю.

Функція 2: Прозорі дугові бар'єри

Полікарбонатні перегородки між головною шиною та відсіками пристроїв. Забезпечує видиме фізичне розділення для безпеки оператора під час перевірки, одночасно дозволяючи візуально підтвердити стан шин.

Характеристика 3: простора зона кінцевих кабелів

● Великий нижній відсік для кабелю з відкритою пластиною сальника, яка вміщує великі радіуси згину кабелю живлення. Регульовані кабельні затискачі включені для зменшення навантаження на електричні з’єднання.

Функція 4: Вбудована шина заземлення

Безперервна мідна шина заземлення проходить по всій монтажній довжині з попередньо просвердленими точками на комірку. Спрощує заземлення на місці для вхідних і вихідних ланцюгів, забезпечуючи відповідність заземлення системи.

Функція 5: Зовнішня ручка з навісним замком

Рукоятки головного вимикача встановлені назовні, замикаються у положенні ВИМК. Забезпечує безпечний механічний LOTO під час обслуговування, забезпечуючи чітку візуальну ізоляцію.

Функція 6: гнучка конфігурація шин

Підтримує верхній/нижній кабельний ввід і розподіл 3P4W або 3P5W. Фазові шини чітко позначені стандартним кольоровим кодуванням (жовтий, зелений, червоний, синій для нейтралі), щоб мінімізувати помилки підключення.

Застосування продукту

Модульне фіксоване низьковольтне розподільне обладнання GGD широко використовується в різних секторах, де пріоритетним є надійне фіксоване розподілення:

● Будівельні послуги та інфраструктура: розподіл освітлення сходів у багатоповерхових житлових вежах, електропостачання вентиляції підземного паркінгу та шафи керування міським вуличним освітленням.

● Промислові допоміжні системи: щити живлення компресорної, некритичні механізми подачі технологічних двигунів на цементних і щебеневих заводах, а також розподільні щити заводських складів.

● Очищення води та стічних вод: живильники двигунів насосних станцій для забору сирої води та скидання очищених стічних вод, а також джерело живлення обладнання для дозування хімікатів.

● Відновлювана енергія: об’єднувальні панелі змінного струму та допоміжні розподільчі щити в наземних сонячних електростанціях.

● Комерційні об’єкти: панелі синхронізації та розподілу резервних генераторів у торгових центрах, а також панелі живлення охолоджувачів HVAC на електростанціях університетського містечка.

● Тимчасове та будівельне електроживлення: розмістіть тимчасові електророзподільні коробки та панелі електроживлення будівельних підйомників, де фіксована міцна конструкція забезпечує кращу довговічність, ніж конструкції легких панелей.

Упаковка та доставка

Кожна шафа розподільного пристрою низької напруги GGD захищена антикорозійною плівкою, прокладкою з пінопласту та фанерною експортною упаковкою. Основа шафи може бути розроблена для транспортування навантажувача відповідно до вимог транспортування.

Упаковка: стретч-плівка, вологозахист і фанерний експортний футляр

Доставка: доступні FOB Нінбо, CIF основні порти або EXW

Кріплення шафи: внутрішні компоненти посилені перед транспортуванням

Документи: пакувальний лист, схема підключення та протокол випробувань включені

Післяпродажне обслуговування

Технічна підтримка монтажу та налагодження

Підтримка схеми підключення та креслення компонування

Інструкції щодо запасних частин для вимикачів, лічильників і компонентів керування

Гарантійні умови згідно підтвердженого договору замовлення

Часті запитання

Q1: Яка різниця між стаціонарним розподільним пристроєм GGD і висувним розподільним пристроєм GCS/MNS?

GGD використовує стаціонарні вимикачі та жорсткі дротові з’єднання, тоді як GCS або MNS використовує висувні ящики. GGD є більш економічно ефективним для стабільних систем розподілу, де схеми не потребують частої заміни.

Q2: Чи можна налаштувати шафу GGD відповідно до моєї однолінійної схеми?

так Lugao може конфігурувати вхідні, фідерні, шинно-роз’єднувальні, вимірювальні та конденсаторні шафи компенсації відповідно до вашої електричної схеми та вимог до бренду компонентів.

Q3: Які марки компонентів можна використовувати?

Загальні варіанти включають ABB, Schneider, Siemens, CHINT, Delixi або інші бренди, визначені проектом, залежно від бюджету та технічних вимог.

Q4: Які документи надаються перед відправленням?

Ми можемо надати компонувальні креслення, схеми підключення, звіти про звичайні випробування, пакувальні листи та фотографії продуктів перед відправленням відповідно до підтвердженого замовлення.
