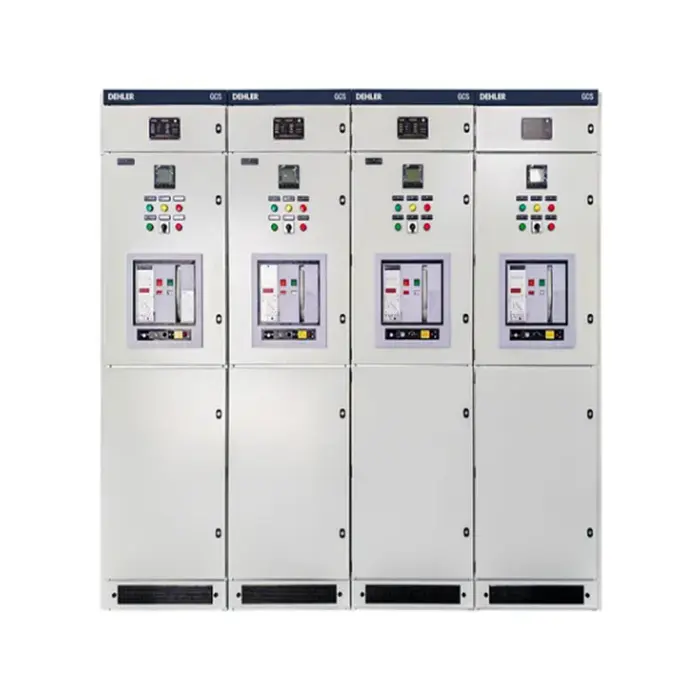

Низьковольтні панельні розподільні пристрої висувного типу GCS

Низьковольтний панельний розподільний пристрій висувного типу GCS — це передовий закритий розподільний пристрій, ретельно сконструйований для прийому, розподілу та інтелектуального керування двигуном у трифазних промислових системах змінного струму, що працюють при номінальній напрузі до 400 В (з номінальною напругою ізоляції, що досягає 1000 В) і номінальним струмом горизонтальної головної шини до 4000 А. Будучи основною основою сучасних низьковольтних центрів розподілу електроенергії, цей панельний розподільний пристрій низької напруги висувного типу GCS об’єднує повний набір первинних і вторинних компонентів, включаючи повітряні автоматичні вимикачі (ACB), автоматичні вимикачі в литому корпусі (MCCB), контактори, теплові реле перевантаження, програмовані логічні контролери (PLC) і багатофункціональні цифрові лічильники — у стандартизовані, повністю взаємозамінні модульні ящики.

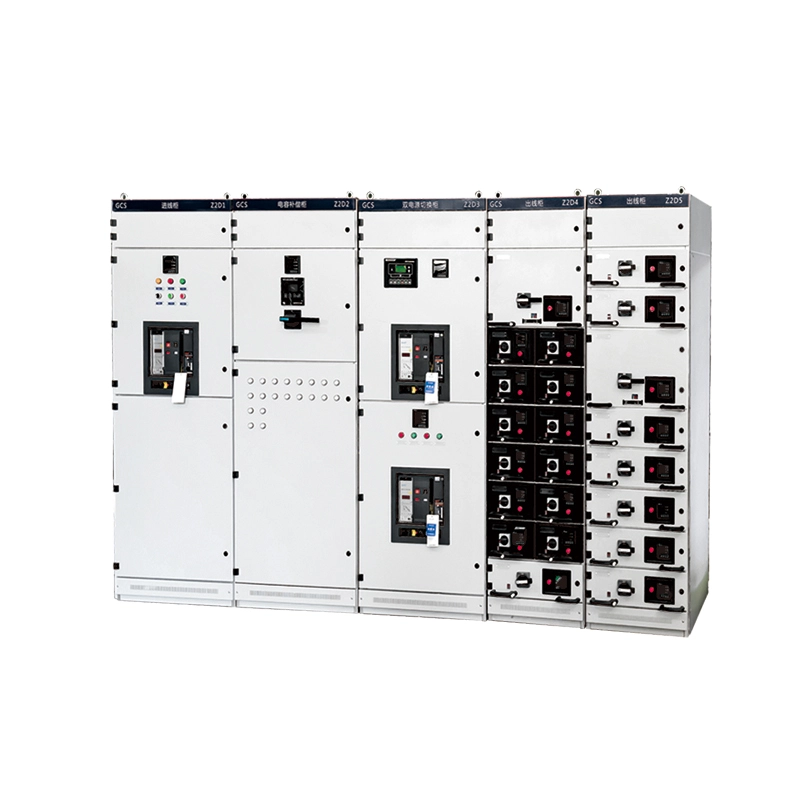

Параметр продукту (специфікація)

Нижче наведено таблицю технічних специфікацій для стандартного низьковольтного панельного розподільного пристрою висувного типу GCS.

Номінальна частота 50 Гц / 60 Гц Застосовні стандарти IEC 61439-1/2, GB/T 7251 Встановлення в приміщенні, на підлозі Положення шухляди Під’єднано, перевірено, від’єднано та витягнуто Положення Кабельний ввід Верхній або нижній кабельний ввід Матеріал шини Мідь або алюміній відповідно до конфігурації проекту Температура навколишнього середовища від -5°C до +40°C або специфічні умови проекту Висота Стандарт ≤2000 м, більша висота доступна за підтвердженням проекту.

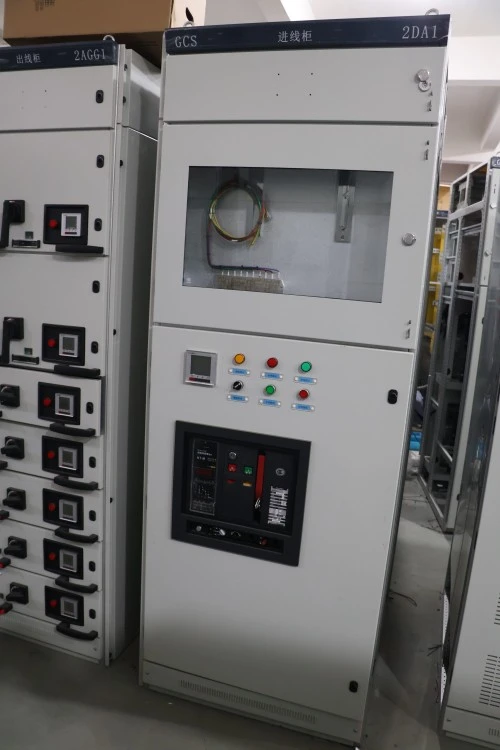

Особливості продукту та застосування

Q1: Які відмінні функціональні особливості цього розподільного пристрою низької напруги GCS висувного типу?

A: Низьковольтний панельний розподільний пристрій висувного типу GCS характеризується високою взаємозамінністю та безпекою. Функціональні ящики однакового номіналу повністю взаємозамінні, що виключає помилки електропроводки під час аварійної заміни. Він також має точний механічний механізм блокування, який суворо забезпечує послідовність «Вимкнено-Положення-Тест-Увімкнено», запобігаючи підключенню або від’єднанню ланцюгів під навантаженням. Крім того, передова конструкція вентиляції забезпечує ефективне розсіювання тепла для сильнострумових ланцюгів.

Q2: Які сценарії найкраще підходять для цього розподільного пристрою?

A: Цей низьковольтний панельний розподільний пристрій висувного типу GCS ідеально підходить для секторів, які потребують безперебійного живлення та швидкого відновлення після несправності. Типові області застосування включають нафтохімічні заводи (для керування насосами та компресорами), великі виробничі підприємства (автоматизовані виробничі лінії), допоміжні системи електростанцій, міський залізничний транспорт і комерційні баштові підстанції. Його висувна конструкція робить його кращим вибором для будь-якого критично важливого середовища, де необхідно мінімізувати час простою.

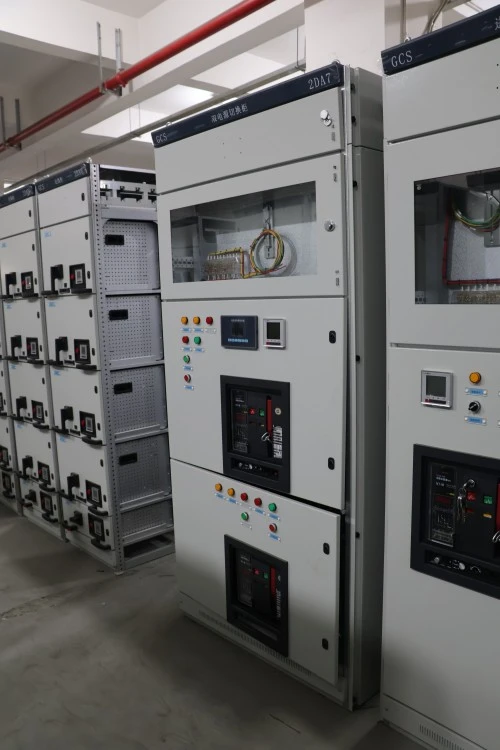

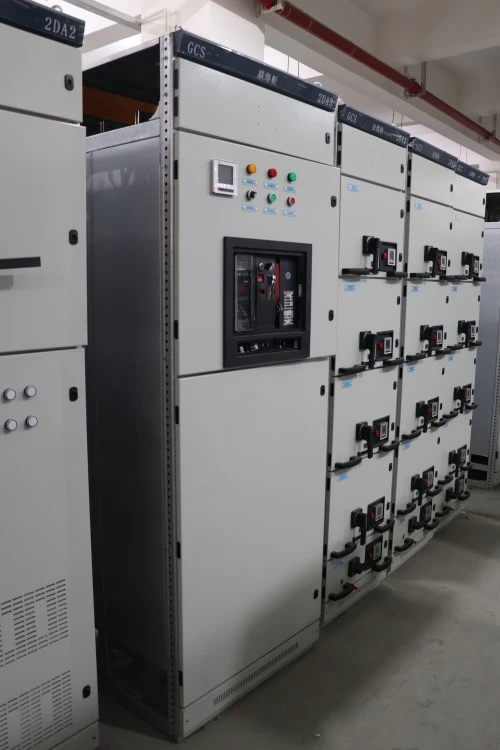

Деталі виробництва

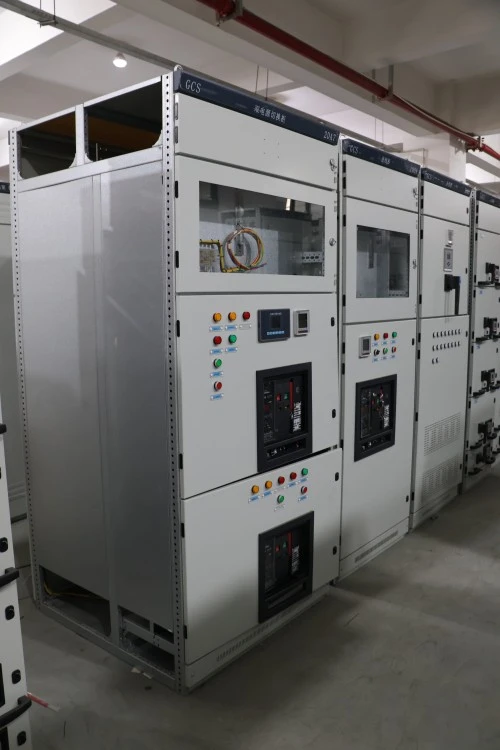

1. Виготовлення корпусу шафи – точна інженерна конструкція

Корпус низьковольтного панельного розподільного пристрою висувного типу GCS від Lugao Power починається з високоякісних холоднокатаних сталевих листів, відібраних через їх чудову площинність і структурну цілісність. Усі сталеві панелі обробляються на імпортних револьверних штампувальних і згинальних центрах з ЧПУ, що забезпечує точність кута згинання в межах ±0,5° і точність розташування отвору в межах ±0,1 мм. Після формування рама проходить багатоетапну обробку поверхні: знежирення, травлення кислотою, фосфатування та нанесення електростатичного епоксидного порошкового покриття, а потім випікається при 180–200°C для отримання твердого, стійкого до корозії покриття. Зібрана шафа має ступінь захисту від IP30 до IP40, ефективно захищаючи внутрішні компоненти від пилу, вологи та випадкового контакту.

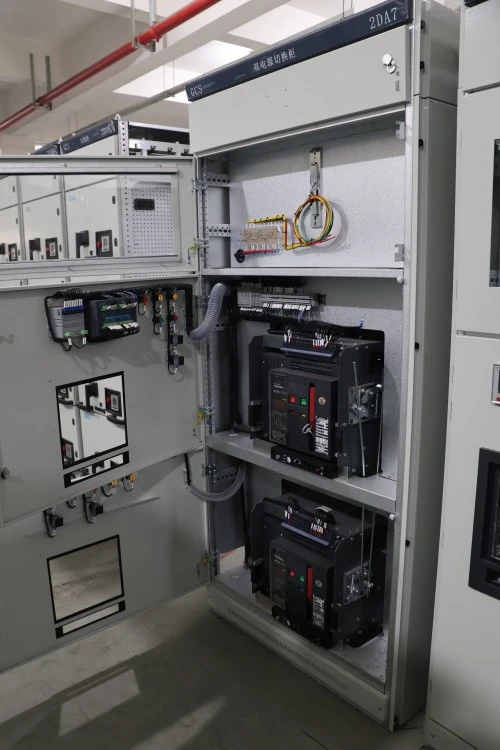

2. Система збірних шин – мідний сердечник з високою провідністю

Усі магістральні, вертикальні та відгалужувальні шини виготовлені з електролітичної міді чистотою 99,95% (клас T2), що забезпечує провідність ≥ 98% IACS. Поверхні збірних шин отримують багатошарову обробку — або луджену, посріблену, або покриту високовольтною термоусадковою ізоляційною оболонкою — для запобігання окисленню та посилення розсіювання тепла. Кожне з’єднання шин затягується за допомогою каліброваних моментних інструментів і маркується для відстеження, усуваючи локальні гарячі точки, які можуть поставити під загрозу довгострокову надійність.

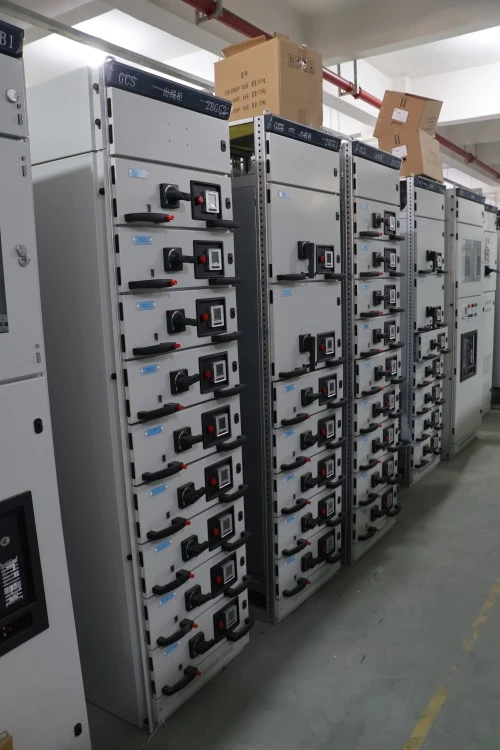

3. Збірка висувного ящика – процедура налаштування «трьох проходів».

Кожен висувний функціональний блок проходить нашу ексклюзивну триходову настройку слайдера:

1: Напрямні рейки встановлюються вручну та регулюються для початкового вирівнювання.

2: Ящик вставляється та виймається без навантаження, щоб перевірити механічну гладкість і зачеплення засувки.

3: Під час перевірки безперервності електричної мережі шухляда циклічно перемикається кілька разів під час моніторингу основного та вторинного контактного опору роз’єму. Схвалені лише пристрої, які відповідають нашому порогу безперебійної роботи.

Ця сувора процедура гарантує, що кожна шухляда ковзає без зусиль і підтримує ідеальний електричний контакт у всьому діапазоні її ходу.

4. Конкурентні переваги – жорсткіші допуски та кращі контакти

Порівняно зі стандартними ринковими альтернативами виробничі переваги Lugao Power є відчутними та вимірними:

Контроль допуску напрямної доріжки: ми підтримуємо зазор між механізмом висувного ящика на рівні ±0,5 мм (загальноприйнятим для промисловості є ≥±1,0 мм). Цей жорсткіший допуск запобігає вібрації або провисанню шухляди під час роботи, безпосередньо усуваючи основну причину зносу та перегріву первинних контактів.

Посріблені первинні роз’єми: усі роз’ємні контакти виготовлені з мідного сплаву та покриті посрібленим шаром товщиною ≥6 мкм. Низький контактний опір і чудові антиокислювальні властивості срібла значно зменшують втрати потужності в точках з’єднання, підвищуючи довгострокову термостабільність і енергоефективність всього щитового розподільного пристрою з висувним типом GCS.

Сертифікація та гарантія якості

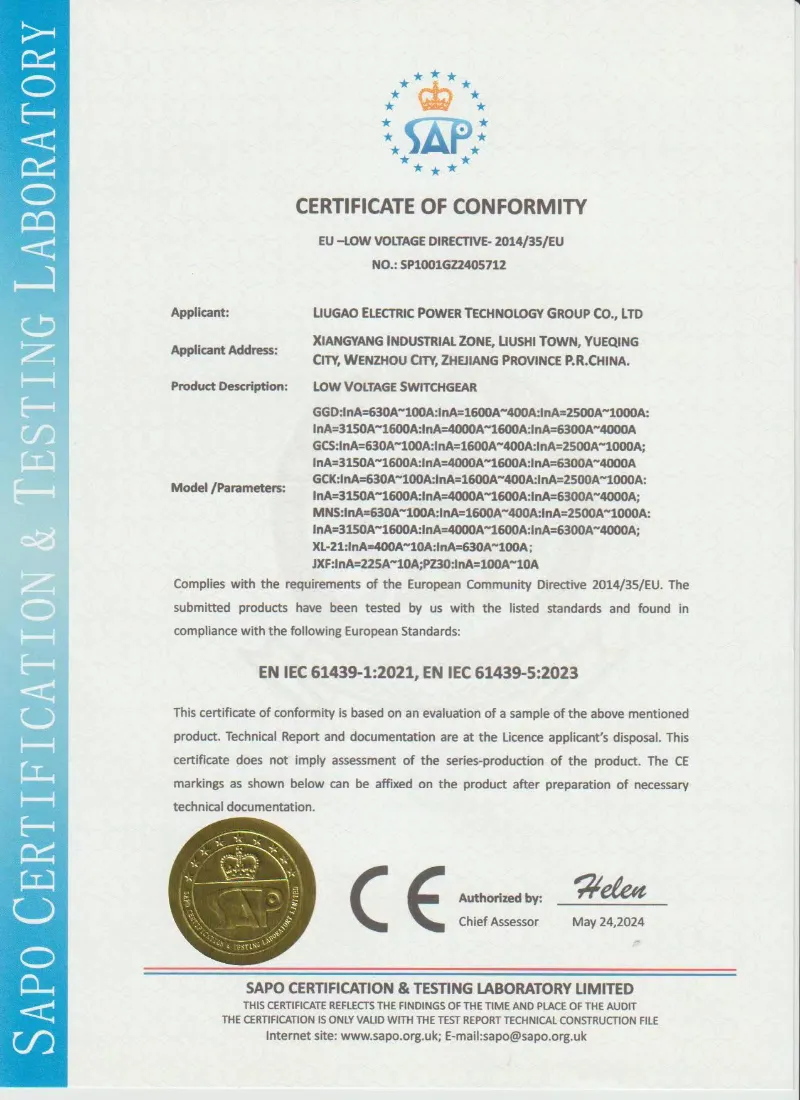

Lugao виробляє розподільчі пристрої низької напруги висувного типу GCS відповідно до технічних вимог проекту та застосовних стандартів розподільних пристроїв низької напруги, таких як IEC 61439-1/2 і GB/T 7251. Звіти про регулярні перевірки та випробування можуть бути надані перед відвантаженням відповідно до підтвердженої технічної угоди.

• Проектування та тестування на основі IEC 61439-1/2
• Виробництво та перевірка на основі GB/T 7251
• Випробування на стійкість до промислової частоти
• Випробування опору ізоляції
• Випробування механічної роботи ящиків
• Перевірка функції блокування
• Перевірка вторинної проводки та працездатності
• Перевірка моменту затягування з’єднання шин
• Звіт про звичайні випробування перед відправкою
• Фотографії огляду фабрики доступні за запитом



Упаковка, доставка та післяпродажне обслуговування

Упаковка та доставка:

Кожне низьковольтне щитове розподільче обладнання висувного типу GCS спочатку обгортається поліетиленовою плівкою для захисту від вологи та пилу, а потім поміщається в фуміговані міцні дерев’яні ящики, зміцнені сталевими стрічками. Ми використовуємо вакуумну герметичну упаковку для чутливих електронних компонентів і повністю герметичні захисні кути, щоб запобігти пошкодженню під час транспортування. Стандартна доставка здійснюється контейнерами 20GP/40HQ із страхуванням вантажів у провідних світових морських страхових компаніях, щоб повністю захистити ваші інвестиції.




After-sales Service:

Lugao Power Co., Ltd. надає комплексну 12-місячну гарантію з дати введення в експлуатацію (або 18 місяців з дати доставки, залежно від того, що настане раніше). Наші послуги включають цілодобову технічну підтримку по гарячій лінії, віддалене відеоінструкції та обслуговування на місці від сертифікованих інженерів, коли це необхідно. У разі збоїв у роботі за нормальних умов експлуатації ми безкоштовно надаємо ремонт або заміну деталей.




Запитання та відповіді клієнтів

Питання: Чи сумісно низьковольтне панельне комутаційне обладнання GCS висувного типу з моєю наявною системою шин?

A: Так, сумісність суворо дотримується. Ми налаштовуємо з’єднувальні фланці стояка цього низьковольтного панельного розподільного пристрою висувного типу GCS для ідеального узгодження з вашими інтерфейсами переднього трансформатора та нижньої шини. Будь ласка, надайте креслення компонування розподільного пристрою на місці на етапі технічного підтвердження, щоб ми могли налаштувати точки підключення.




З: Що станеться, якщо шухляда виходить з ладу під час роботи? Чи можу я це виправити без повного вимкнення?

A: Саме швидка гаряча заміна є його основною перевагою. Ви просто вимикаєте автоматичний вимикач у цьому окремому відсіку в положення «Вимк.», витягуєте несправний блок і вставляєте запасний з ідентичним номіналом. Решта цього розподільного пристрою GCS висувного типу з низькою напругою продовжує працювати, відновлюючи живлення протягом декількох хвилин.
