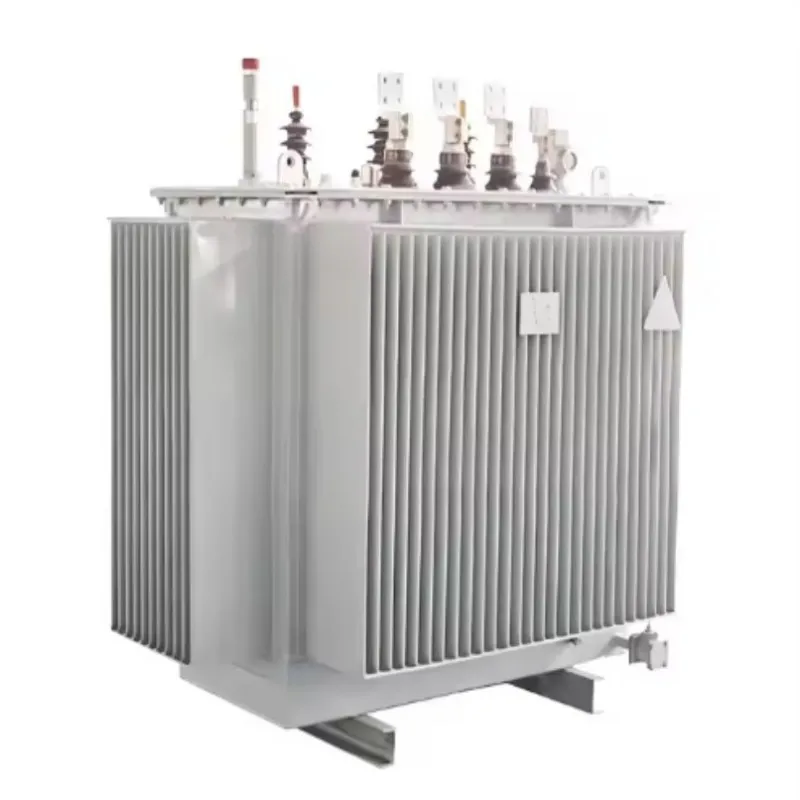

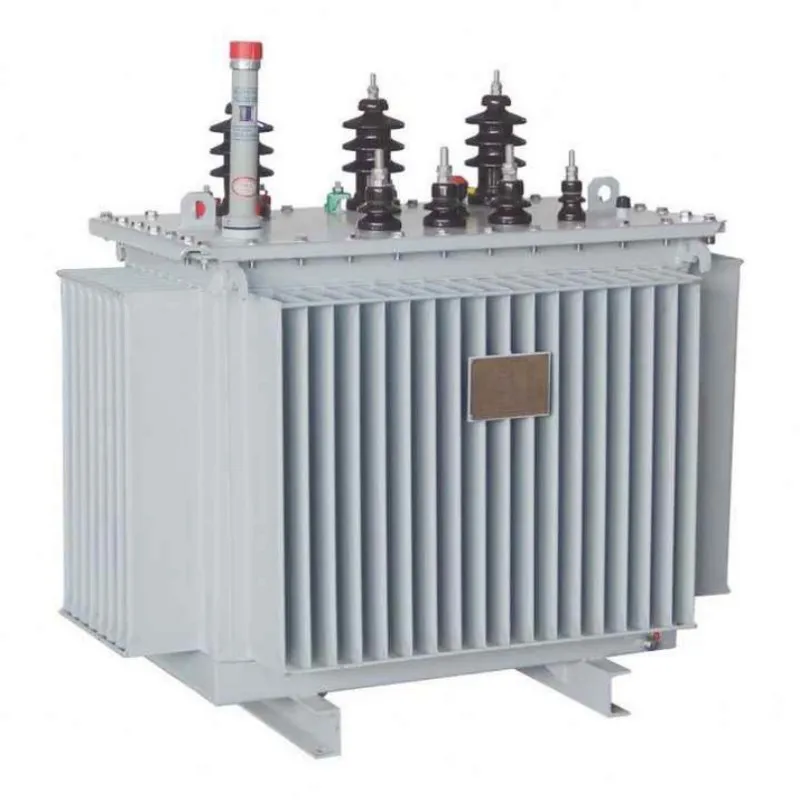

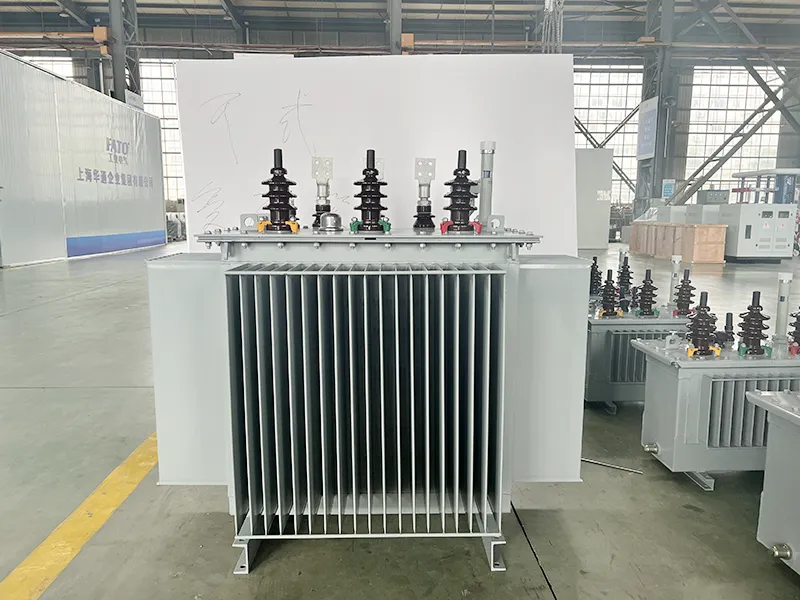

Понижуючий масляний розподільний трансформатор

Наш понижуючий масляний розподільний трансформатор сконструйований для перетворення електроенергії середньої або високої напруги (наприклад, 11 кВ, 22 кВ або 33 кВ) у стандартизовану вихідну напругу низької напруги (наприклад, 400 В або 230 В), придатну для споживання кінцевим користувачем. Цей продукт ідеально підходить для мереж розподілу електроенергії, які вимагають надійного регулювання напруги, високої перевантажувальної здатності та тривалої довговічності.

Theтрансформатормає серцевину з кремнієвої сталі з низькими втратами та мідні обмотки з високою провідністю, що значно знижує втрати холостого ходу та навантаження. Масляна система охолодження забезпечує ефективне розсіювання тепла, а повністю герметична конструкція запобігає проникненню вологи та окисленню масла, зменшуючи вимоги до обслуговування та подовжуючи термін служби.

Особливості продукту та застосування

Особливості

1. Відповідає або перевищує стандарти IEC, ANSI, GB і SANS

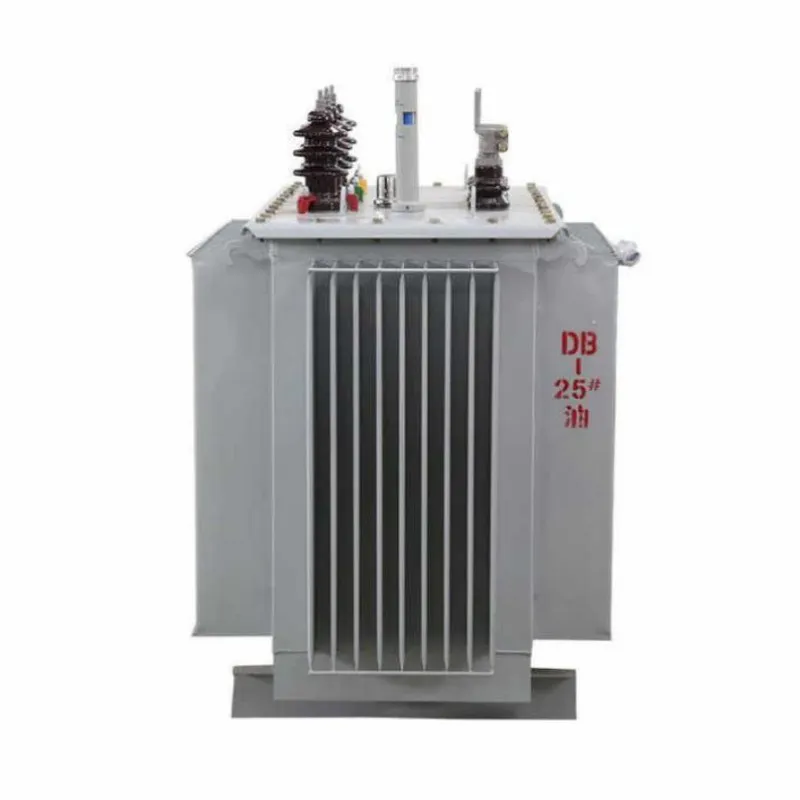

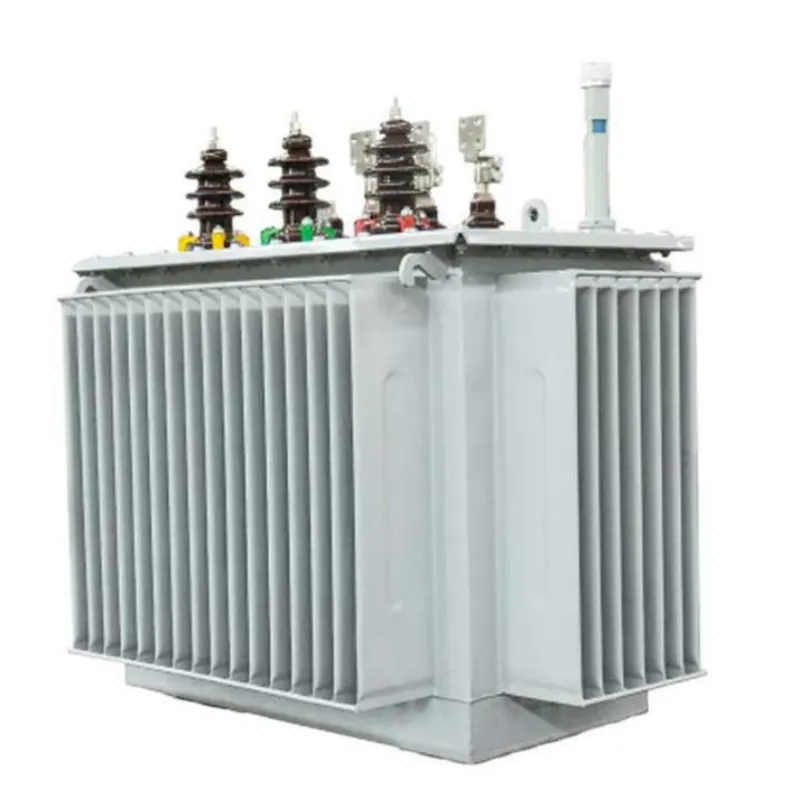

2. Повністю герметична конструкція з гофрованим резервуаром

3. Висока перевантажувальна здатність і термічна стабільність

4. Low noise operation and high efficiency

5. Компактний дизайн, придатний для монтажу на опорі або землі

6. Стійкість до короткого замикання

7. Просте встановлення та низькі витрати на обслуговування

8. Довгий термін служби з довічною підтримкою

9. Доступний із кількома діапазонами відводів для регулювання напруги

10. Доступні варіанти екологічно чистого ізоляційного масла

Питання та відповіді: ключові статистичні дані про масляний розподільний трансформатор

З: Що таке понижуючий трансформатор?

A: Понижуючий трансформатор – це тип електричного трансформатора, який знижує високу вхідну напругу до нижчої вихідної. Він складається з більшої кількості витків первинної обмотки і меншої кількості витків вторинної обмотки. Цей типпотужність трансформатормає важливе значення в системах розподілу електроенергії для безпечної доставки корисних рівнів напруги до промислового обладнання, комерційних будівель і житлових районів.

З: Що робить цей понижуючий трансформатор енергоефективним?

В: У нашому трансформаторі використовується високопроникна холоднокатана кремнієва сталь із орієнтованим зерном і оптимізовані з’єднувальні структури сердечника, які значно зменшують гістерезис і втрати на вихрові струми. Це призводить до менших втрат холостого ходу та навантаження порівняно зі звичайними трансформаторами, що безпосередньо знижує експлуатаційні витрати.

З: Як система охолодження в маслі покращує продуктивність?

A: Ізоляційне масло служить як діелектричним середовищем, так і теплоносієм. Він ефективно передає тепло від сердечника та обмоток до поверхні бака, де воно розсіюється в навколишнє середовище. Це забезпечує стабільну роботу навіть в умовах постійного високого навантаження або високої температури.

Питання: Чи підходить цей трансформатор для зовнішнього використання?

A: Так. Повністю герметична конструкція гофрованого бака захищає внутрішні компоненти від вологи, пилу та корозійного середовища. Він ідеально підходить для зовнішніх установок, таких як підстанції, промислові двори та сільські електромережі.

Основні сценарії застосування

Промислові об'єкти:Забезпечує надійне низьковольтне живлення для заводів, переробних підприємств і важкого машинобудування.

Комерційні будівлі:Використовується в торгових центрах, офісних комплексах і готелях для зниження середньої напруги до безпечного рівня.

Розподіл електроенергії в житлових приміщеннях:Встановлюється на громадських підстанціях або в конфігураціях на опорах для живлення домогосподарств.

Системи відновлюваної енергії:Інтегрується з сонячними електростанціями та вітровими електростанціями для регулювання напруги та підключення до мережі.

Інфраструктурні проекти:Підходить для аеропортів, залізниць, лікарень і центрів обробки даних, які вимагають високої надійності.

Параметр продукту (специфікація)

Таблиця: понижуючий масляний трансформатор – типові характеристики (11 кВ / 0,4 кВ)

Масляний трансформатор проти сухого типу

Виберітьмасляний трансформаторв наступних ситуаціях:при необхідності зовнішньої установки; коли потрібна більш висока енергоефективність; коли потрібна більша потужність перевантаження; коли потрібна середня або велика ємність; або коли шукаєте економічно ефективне рішення для розподілу електроенергії.

Вибирайте сухий трансформатор в наступних ситуаціях:при установці трансформатора в приміщенні; коли пожежна безпека має вирішальне значення; коли на об'єкті заборонено використання засобів на масляній основі; або коли проект включає лікарні, торгові центри, центри обробки даних або багатоповерхові будівлі.

Резюме:Масляні трансформатори краще підходять для зовнішнього, промислового та громадського розподілу електроенергії.Трансформатори сухікраще підходять для використання всередині приміщень і місць з суворими вимогами пожежної безпеки.

Деталі виробництва

Основний матеріал і процес

Сердечник виготовлено з використанням високопроникної холоднокатаної зернистої кремнієвої сталі зі ступінчастою конструкцією з’єднання внахлест, що мінімізує втрати холостого ходу та зменшує струм намагнічування. Серцевина скріплена напівсухою скляною стрічкою для забезпечення структурної цілісності та низького рівня шуму.

Структура обмотки

Високовольтні та низьковольтні обмотки виготовляють із провідників з безкисневої міді. Обмотки низької напруги мають фольгу або гвинтову структуру з поздовжніми масляними каналами, що підвищує механічну міцність і стійкість до короткого замикання.

Система ізоляції та охолодження

Використовується високоякісне мінеральне масло або екологічно чиста теплоізоляційна рідина з високою температурою займання. Масляно-паперова ізоляційна система проходить процеси вакуумної сушіння та наповнення маслом для видалення залишкової вологи та повітря, що забезпечує високу діелектричну міцність і тривалу надійність.

Бак і ущільнення

Конструкція гофрованого бака забезпечує компенсацію теплового розширення без необхідності консерватора. Повністю герметична структура запобігає окисленню масла та проникненню вологи, зменшуючи частоту технічного обслуговування та подовжуючи термін служби масла.

Стандартне оснащення включає

1. Мастиломір із сигналізацією низького рівня

2. Клапан скидання тиску

3. Ціферблатний термометр із сигнальними контактами

4. Додаткове газове реле для виявлення несправностей

Чому варто обрати понижуючий трансформатор Lugao

Понижуючий масляний трансформатор Lugao призначений для зниження середньої або високої напруги, наприклад 11 кВ, 22 кВ, 33 кВ, до низької напруги, наприклад 400 В або 230 В, для безпечного розподілу електроенергії.

Висока ефективність:Сердечник із кремнієвої сталі з низькими втратами зменшує втрати холостого ходу та економить енергію.

Стабільна продуктивність:Мідні обмотки та оптимізована структура забезпечують стабільну вихідну напругу.

Сильна здатність охолодження:Масляна система охолодження забезпечує чудове розсіювання тепла та підтримує тривалу роботу.

Повністю герметичний бак:Запобігає окисленню вологи, пилу та масла, зменшуючи технічне обслуговування.

Висока міцність короткого замикання:Міцна обмотка та затискна структура підвищують безпеку під час розломів мережі.

Використання на відкритому повітрі:Підходить для підстанцій, заводів, сільських мереж, комерційних будівель і проектів відновлюваної енергетики.

Доступний індивідуальний дизайн:Можна налаштувати напругу, ємність, векторну групу, діапазон відведення, метод охолодження та тип бака.

Суворе тестування перед доставкою:Кожен трансформатор перевіряється на коефіцієнт напруги, опір обмотки, ізоляцію, втрати холостого ходу, втрати навантаження, повний опір і витік масла.

Lugao надає рішення для трансформаторів OEM та ODM з надійною якістю, швидкою доставкою та професійною технічною підтримкою.

Післяпродажне обслуговування продукту

1. Безкоштовний ремонт або заміна в разі проблем із якістю, спричинених виробничими дефектами, протягом одного року.

2. Гарантія не покриває пошкодження, спричинені людською помилкою або форс-мажорними обставинами (удар блискавки, затоплення, пожежа тощо).
