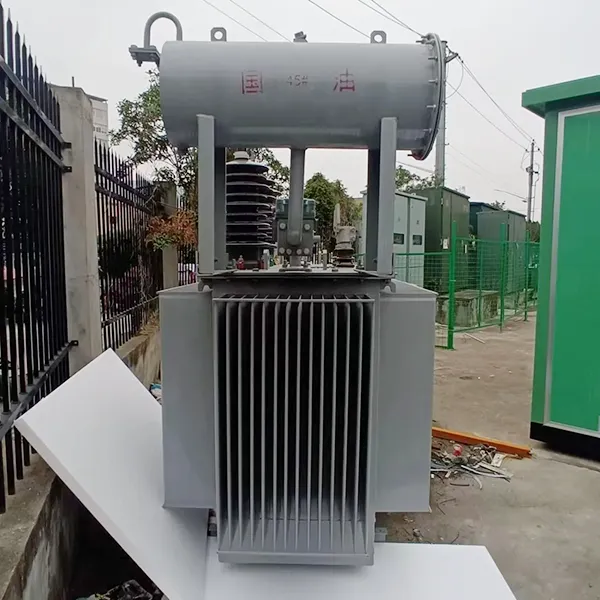

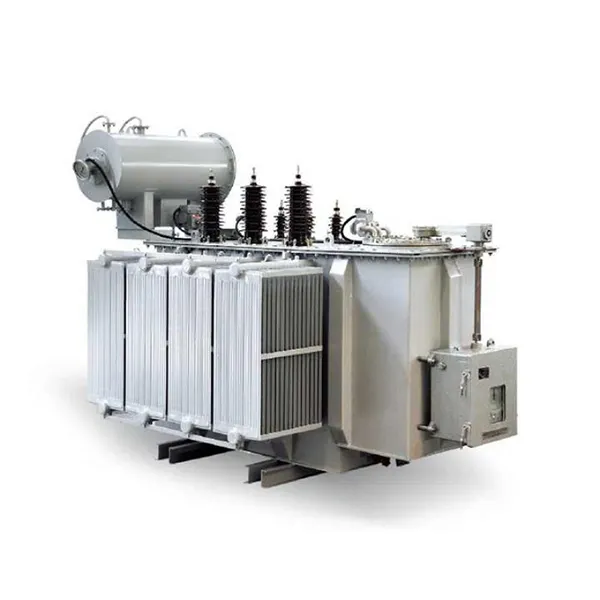

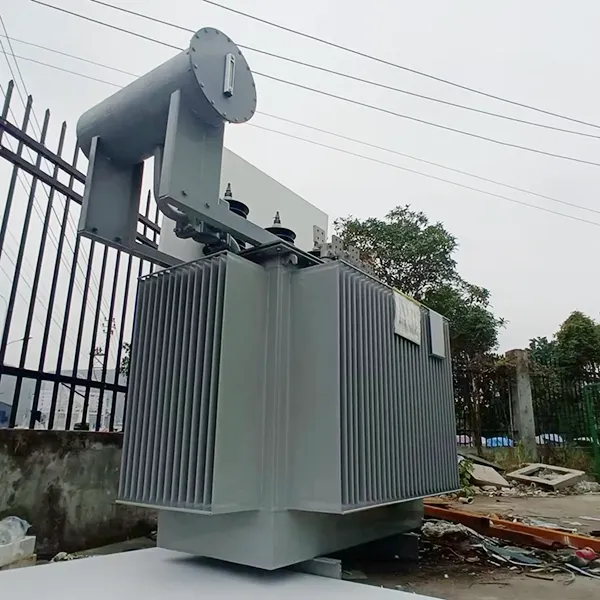

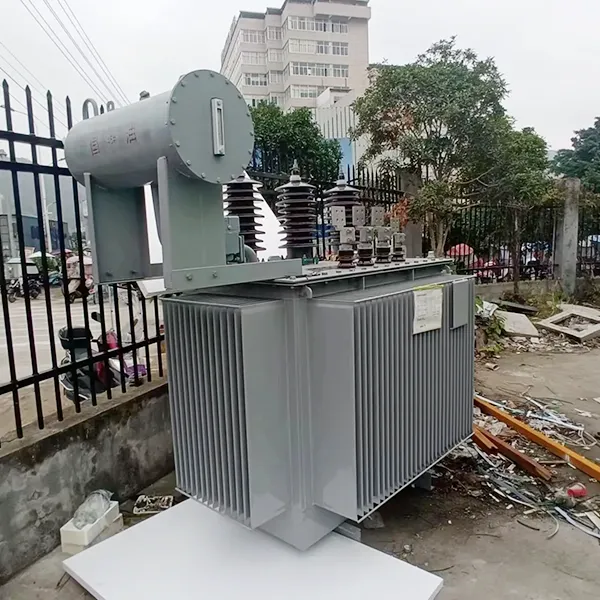

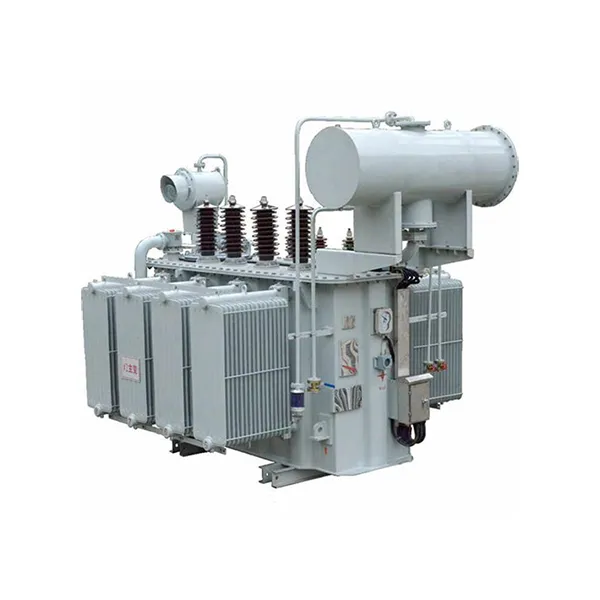

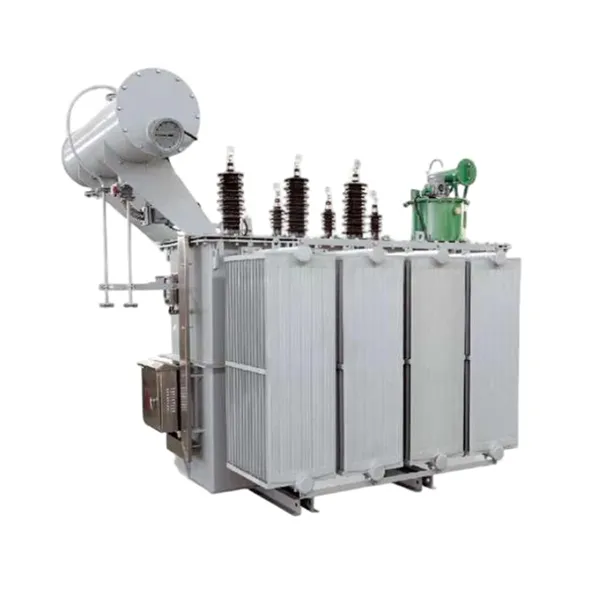

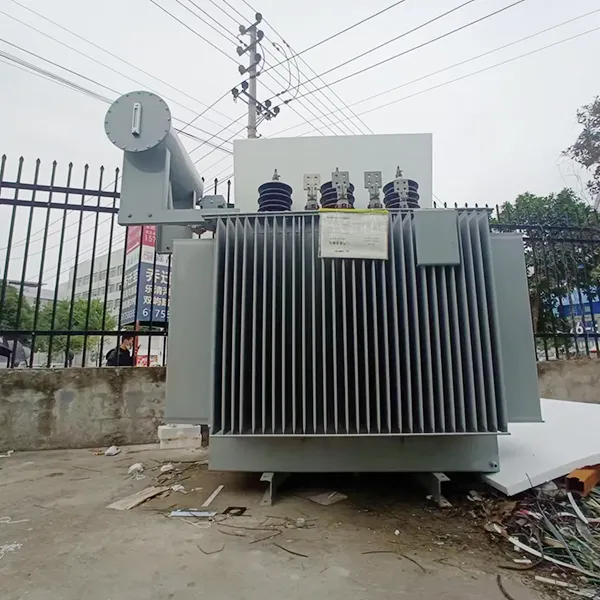

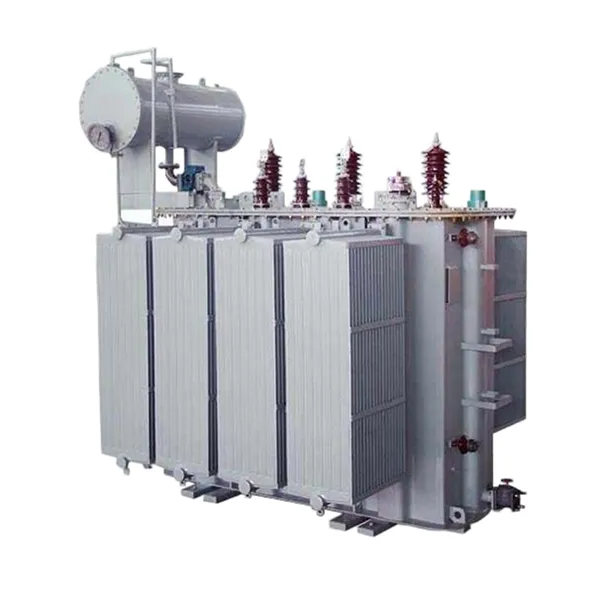

Трифазний електричний трансформатор середньої напруги

Наш підвищений трифазний електричний трансформатор середньої напруги призначений для перетворення потужності низької напруги (наприклад, 0,4 кВ) у вихідну напругу середньої напруги (наприклад, 11 кВ, 22 кВ або 33 кВ), що забезпечує ефективну передачу на великі відстані або інтеграцію в розподільні мережі. Цей продукт необхідний для проектів відновлюваної енергетики, промислових об’єктів і електростанцій, які потребують надійного підвищення напруги.

Трансформатор має сердечник із кремнієвої сталі з орієнтованою зернистою високою проникністю та обмотки з безкисневої міді, що забезпечує мінімальні втрати та високу термічну стабільність. Theмасляна система охолодженнязабезпечує чудове розсіювання тепла, а повністю герметична конструкція захищає від забруднень навколишнього середовища, зменшуючи потреби в обслуговуванні та подовжуючи термін служби.

Параметр продукту (специфікація)

Step Up Трифазний масляний трансформатор - типові характеристики (0,4 кВ / 11 кВ)

Стандартне обладнання включає

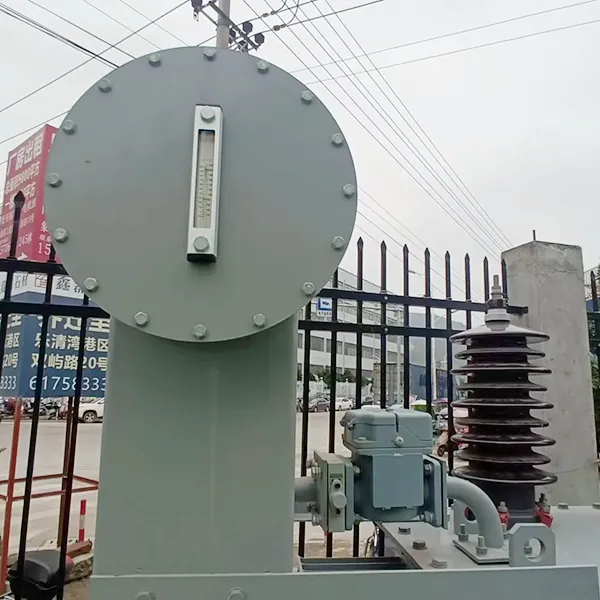

1. Датчик рівня масла з сигналізацією низького рівня

2. Клапан скидання тиску

3. Циферблатний термометр із сигнальними контактами

4. Додаткове газове реле для виявлення несправностей

Особливості продукту та застосування

Особливості

Трифазні електричні трансформатори середньої напруги відповідають або перевищують міжнародні стандарти - сумісні з IEC 60076, ANSI C57.12, GB1094 і SANS 780, що забезпечує глобальне застосування та надійність.

Повністю герметична конструкція гофрованого резервуару - усуває потребу в консерваторі, запобігає окисленню масла та проникненню вологи, що забезпечує роботу без обслуговування протягом тривалого часу.

Висока здатність до перевантажень і термічна стабільність. Масляна система охолодження забезпечує стабільну роботу навіть за умов постійного високого навантаження або коливань вхідної напруги.

Робота з низьким рівнем шуму - оптимізована структура основного з'єднання та конструкція гасіння вібрації зменшують робочий шум, що підходить для житлових або чутливих до шуму середовищ.

Компактна конструкція для гнучкого монтажу. Модульна конструкція дозволяє встановлювати на стовпі, на підстанції або конфігурації підстанції, адаптуючись до місць з обмеженим простором або відкритих майданчиків.

Надійна здатність протистояти короткому замиканню - фольгові низьковольтні обмотки та жорсткі опорні структури котушки забезпечують механічну цілісність за умов раптової несправності.

Легке встановлення та низькі витрати на технічне обслуговування - стандартизовані підйомні проушини, монтажні отвори в основі та варіанти кабельних вводів спрощують установку на місці; повністю герметична конструкція мінімізує регулярне обслуговування.

Довгий термін служби з довічною підтримкою - Розрахований на термін служби мінімум 30 років, забезпечений довічною технічною підтримкою та доступністю запасних частин.

Кілька діапазонів відводів для регулювання напруги - Забезпечує варіанти відводів ±5%, ±2×2,5%, що дозволяє точно регулювати напругу відповідно до коливань мережі або навантаження.

Варіанти екологічно чистих ізоляційних рідин - доступні з природним ефіром (рослинною олією) або ізоляційними рідинами з високою температурою займання для екологічно свідомих застосувань.

Питання та відповіді: Key Step Up Transformer Insights

З: Що таке трансформатор Step Up?

A: Підвищувальний трансформатор підвищує низьку вхідну напругу до більш високої вихідної напруги. Він має менше витків на первинній обмотці і більше на вторинній. Цей тип трансформатора має вирішальне значення для систем відновлюваної енергії, таких як сонячні ферми та вітряні електростанції, де генерована низьковольтна потужність повинна посилюватися для передачі в мережу.

З: Як цей підвищуючий трансформатор покращує енергоефективність?

В: У нашому трансформаторі використовується високопроникна холоднокатана кремнієва сталь із орієнтованою зернистістю зі ступінчастою конструкцією серцевини з нахлестом. Це значно зменшує гістерезис і втрати на вихрові струми, знижуючи втрати холостого ходу та втрати навантаження порівняно зі звичайними трансформаторами, що безпосередньо знижує експлуатаційні витрати.

Питання: Чому занурена в масло система охолодження важлива для посилених додатків?

A: Ізоляційна олія забезпечує як діелектричну міцність, так і ефективне розсіювання тепла. Він передає тепло від сердечника та обмоток до поверхні резервуара, забезпечуючи стабільну роботу навіть за умов постійного високого навантаження або високої температури, характерних для додатків із підвищенням температури.

Питання: чи можна використовувати цей трифазний електричний трансформатор середньої напруги поза приміщенням?

A: Так. Повністю герметична конструкція гофрованого резервуара захищає внутрішні компоненти від вологи, пилу та корозійного середовища, що робить його ідеальним для зовнішніх установок, таких як сонячні електростанції, вітряні електростанції та промислові підстанції.

Переваги функцій

Значне зниження експлуатаційних витрат: оптимізоване магнітне коло та матеріали з низькими втратами зменшують втрати енергії, знижуючи витрати на електроенергію протягом усього терміну служби трансформатора.

Висока експлуатаційна надійність: удосконалена конструкція, що витримує короткі замикання, і покращені системи ізоляції забезпечують стабільну роботу навіть за коливань мережі або умов несправності.

Низькі вимоги до технічного обслуговування: повністю герметична конструкція усуває необхідність заміни масла та зменшує частоту перевірок, мінімізуючи час простою та витрати на технічне обслуговування.

Компактний і адаптивний дизайн: модульна структура забезпечує гнучку установку в умовах обмеженого простору, а стандартизовані інтерфейси спрощують інтеграцію з розподільними пристроями та системами керування.

Продукти адаптуються до навколишнього середовища

Сценарії застосування

Системи відновлюваної енергії: ідеальні для сонячних електростанцій і вітряних електростанцій для підвищення генерованої електроенергії низької напруги до рівнів середньої напруги для підключення до мережі.

Промислові об’єкти: використовуються на виробничих підприємствах і у важкій промисловості, де низьковольтне джерело електроенергії від генераторів або інверторів необхідно підняти для розподілу.

Інфраструктурні проекти: підходить для аеропортів, залізниць і центрів обробки даних, які потребують надійного підвищення напруги для резервних або основних систем живлення.

Електростанції: Застосовується на невеликих електростанціях, де для передачі на великі відстані необхідно підвищити напругу.

Деталі виробництва

Основний матеріал і процес

Сердечник підвищувального трансформатора виготовлено з використанням високопроникної холоднокатаної зернистої кремнієвої сталі зі ступінчастою конструкцією з’єднання внахлест. Сердечник точно вирізаний і автоматично складений для забезпечення рівномірного розподілу магнітного потоку, мінімізуючи втрати холостого ходу та струм намагнічування.

Структура обмотки

Як високовольтні, так і низьковольтні обмотки намотані провідниками з безкисневої міді. У обмотках низької напруги використовується фольга або спіральна структура з поздовжніми масляними каналами, що підвищує механічну міцність і стійкість до короткого замикання.

Система ізоляції та охолодження

Використовується високоякісне мінеральне масло або екологічно чиста теплоізоляційна рідина з високою температурою займання. Масляно-паперова ізоляційна система проходить процеси вакуумної сушіння та наповнення маслом для видалення залишкової вологи та повітря, що забезпечує високу діелектричну міцність і тривалу надійність.

Бак і ущільнення

Конструкція гофрованого бака забезпечує компенсацію теплового розширення без необхідності консерватора. Повністю герметична структура запобігає окисленню масла та проникненню вологи, зменшуючи частоту технічного обслуговування та подовжуючи термін служби масла.

Питання та відповіді: виробництво та забезпечення якості

Питання: Як забезпечити стійкість трифазного масляного трансформатора до короткого замикання?

A: Наші трансформатори проходять випробування на короткі замикання в національно визнаних лабораторіях. Комбінація фольгованих обмоток, жорстких опор котушок і самозамикаючих кріплень гарантує, що структура залишається непошкодженою в умовах раптової несправності.

З: Яких стандартів якості ви дотримуєтеся?

A: Усі продукти розроблені, виготовлені та перевірені відповідно до стандартів IEC 60076, GB1094 та ISO 9001:2015. Кожна одиниця проходить комплексні регламентні та типові випробування перед доставкою.

Конструкція та випробування трансформаторів повинні відповідати таким стандартам:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Силові трансформатори》

GB/T6451-2015 《Специфікація та технічні вимоги для масляних силових трансформаторів》

JB/T3837-2010 《Метод складання типових позначень для трансформаторних виробів》

GB/T311.1-3.11-97 《Координація ізоляції та методи випробування високою напругою для обладнання для передачі високої напруги та трансформаційного обладнання》

GB10237-88 《Рівні ізоляції та діелектричні випробування для силових трансформаторів — повітряні зазори зовнішньої ізоляції》

GB7595-87 《Стандарт якості для трансформаторного масла в експлуатації》

GB7328-87 《Вимірювання рівня звуку для трансформаторів》

GB7534-87 《Вимірювання часткового розряду》

GB/T15164-94 《Посібник із завантаження масляних силових трансформаторів》

DL/T586-95 《Технічний посібник для виробничого нагляду за користувачами енергетичного обладнання》

GB/T311.1-3.11-97 《Координація ізоляції та методи випробування високою напругою для обладнання для передачі високої напруги та трансформаційного обладнання》

GB2536-1990 《Трансформаторне масло》

JB/T56011-92 《Класифікація якості продукції для масляних силових трансформаторів》

ZBK41005-89 《Рівень звуку трансформаторів 6-220 кВ》
