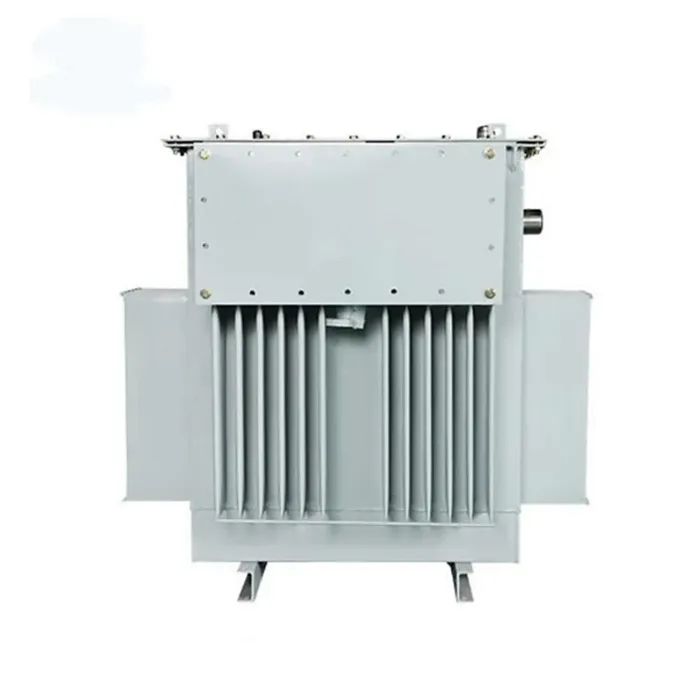

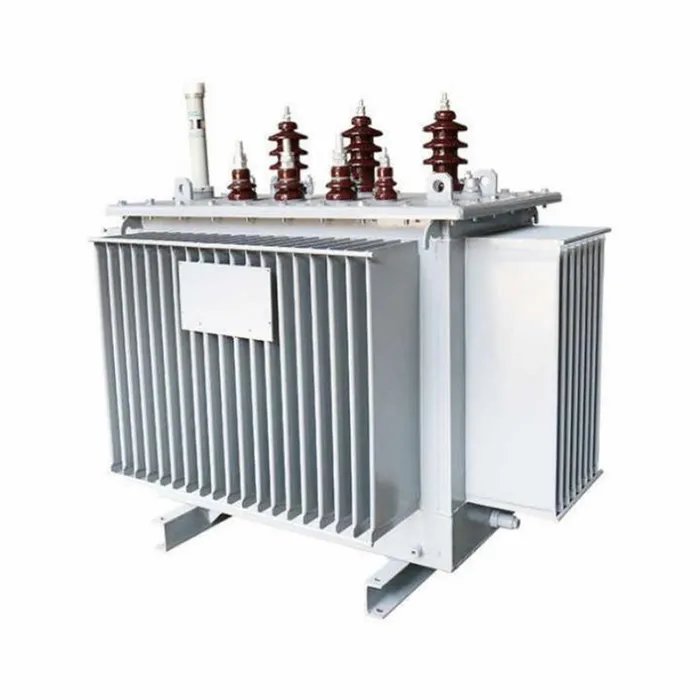

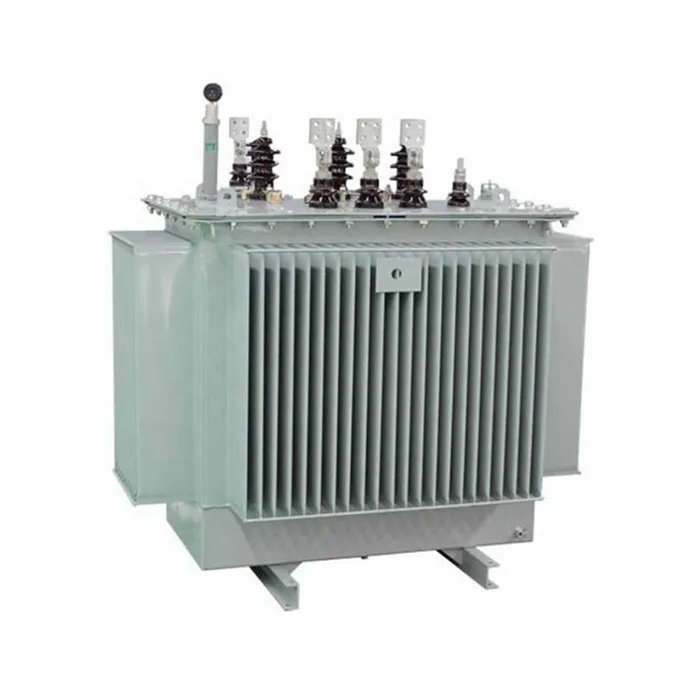

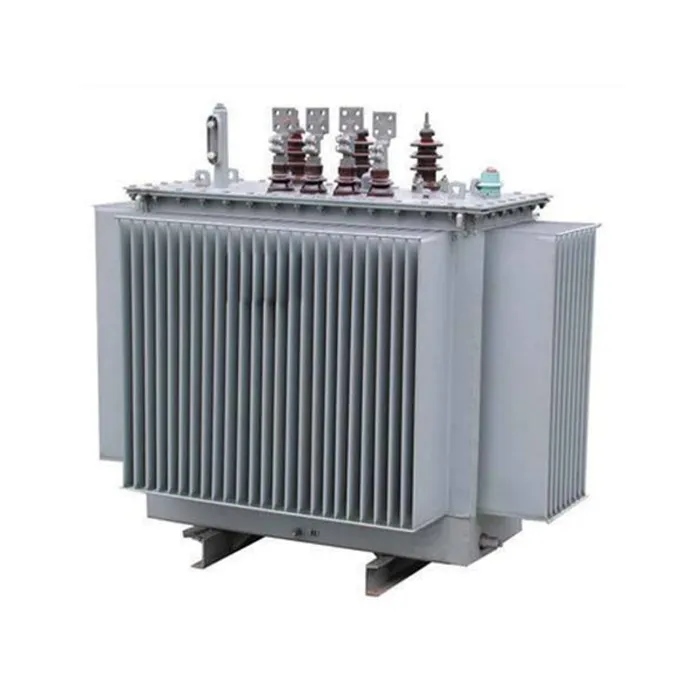

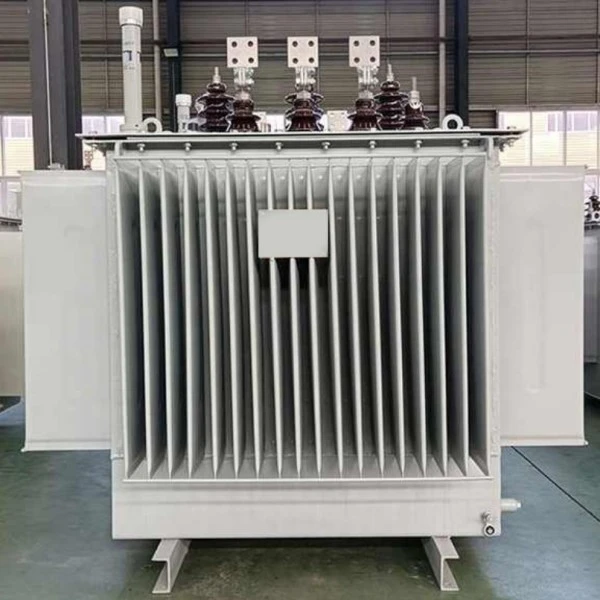

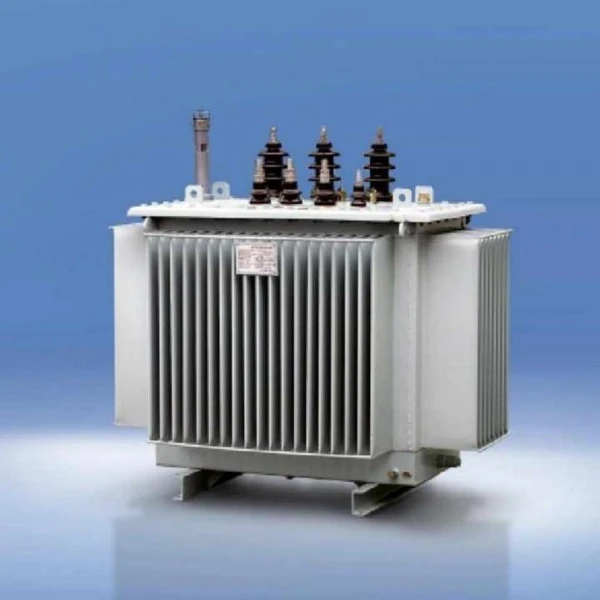

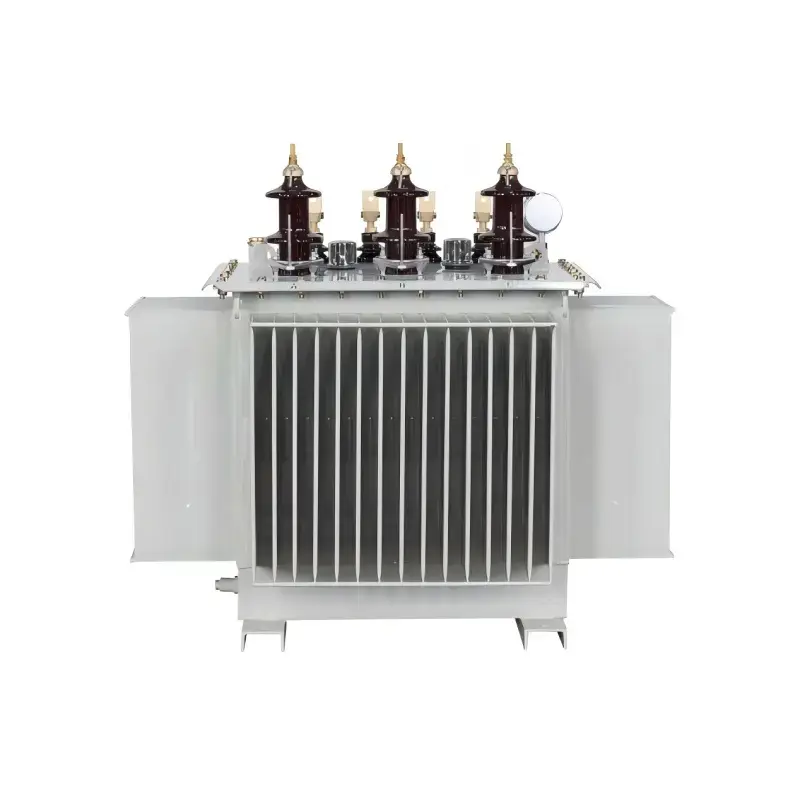

S9 Трифазний маслонаповнений трансформатор низької напруги

Трифазний маслонаповнений трансформатор низької напруги S9 нашої компанії є високонадійним силовим пристроєм, спеціально розробленим для систем розподілу електроенергії низької напруги. Придбавши цей продукт, ви отримаєте високоякісний трансформатор, який поєднує стабільну роботу з економічною ефективністю, широко застосовний на промислових підприємствах, комерційних будівлях і сценаріях розподілу електроенергії в житлових будинках. У цьому продукті використовуються високоякісні холоднокатані листи кремнієвої сталі та обмотки з високочистої міді. Його оптимізована структура сердечника ефективно зменшує гістерезис і втрати на вихрові струми, забезпечуючи тривалу стабільну та надійну роботу. Масляна система охолодження ізоляції забезпечує чудове розсіювання тепла та здатність до перевантаження, підтримуючи стабільну вихідну напругу навіть за умов коливань напруги або значних змін навантаження. Повністю герметична конструкція ефективно ізолює зовнішню вологу та забруднення, подовжуючи термін служби обладнання та зменшуючи частоту обслуговування.

Параметр продукту (специфікація)

Особливості продукту та застосування

Особливості продукту

Енергоефективність і низькі втрати:Порівняно з попередньою серією S7, трансформатор S9 має середнє зниження втрат холостого ходу приблизно на 10%, зменшення втрат навантаження приблизно на 22% і навіть більш значне зниження струму холостого ходу майже на 46%. У той час це був загальнонаціональний енергозберігаючий продукт.

Надійна структурна конструкція:

Ядро:Масляний трансформатор S9, виготовлений із високоякісної холоднокатаної силіконової сталі з орієнтованою зернистістю, із повністю нахиленою структурою сердечника з триступеневим з’єднанням внахлест, що ефективно зменшує втрати та шум.

Обмотки:Обмотка високої напруги має багатошарову циліндричну структуру, тоді як обмотка низької напруги використовує циліндричну або покращену гвинтову структуру з поздовжніми масляними каналами, що покращує розсіювання тепла та механічну міцність.

Процес кріплення:У всіх кріпильних елементах використовуються самоблокуючі гайки, що запобігають ослабленню, а також додано структуру позиціонування сердечника для забезпечення стабільності під час транспортування та тривалої експлуатації, усуваючи потребу в перевірці сердечника та обслуговуванні підйому.

Повністю герметична структура (серія S9-M):Бак розподільного трансформатора S9 розроблений з гофрованими панелями, які забезпечують функцію дихання для компенсації змін об’єму масла, усуваючи традиційний консерватор. Ця повністю герметична структура повністю ізолює трансформаторне масло від зовнішнього повітря, ефективно запобігаючи проникненню кисню та вологи, тим самим сповільнюючи старіння ізоляційного масла.

Комплексний захист безпеки: S9 Трифазний маслонаповнений трансформатор низької напругиоснащений такими компонентами, як запобіжний клапан, циферблатний термометр і газове реле, які миттєво скидають тиск, коли внутрішній тиск стає занадто високим, забезпечуючи безпечну роботу обладнання.

Переваги функцій

Значне зниження експлуатаційних витрат:Основна перевага полягає в енергоефективності. Порівняно з серією S7, експлуатаційні витрати продукту S9 зменшені приблизно на 19%, що призводить до значної економії електроенергії при довгостроковій експлуатації.

Висока експлуатаційна надійність:Завдяки покращеній опорі кінців котушки, новій структурі ізоляції та конструкції, стійкій до короткого замикання, його здатність витримувати раптові короткі замикання значно покращена. Він пройшов випробування на раптове коротке замикання у загальнонаціонально визнаному випробувальному центрі, забезпечивши стабільну роботу навіть за несприятливих умов, таких як коливання мережі.

Надзвичайно низькі витрати на технічне обслуговування:Повністю герметична конструкція усуває необхідність заміни трансформаторного масла протягом його нормального терміну служби, що значно скорочує навантаження та витрати на обслуговування.

Висока адаптивність і естетичний дизайн:Конструкція гофрованого резервуара не тільки покращує ефективність розсіювання тепла, але також призводить до більш компактного та естетично привабливого продукту, зменшуючи площу установки.

Продукти адаптуються до навколишнього середовища

Сценарії застосування

Трифазні маслонаповнені низьковольтні трансформатори S9 в основному використовуються в кінцевих системах розподілу електроенергії, де потрібно перетворити електроенергію високої напруги 10 кВ або 35 кВ в електроенергію низької напруги 400 В. Конкретні сценарії включають:

Закритий тип (серія S9-M): Особливо підходить для таких галузей, як нафтова та хімічна промисловість. Ці середовища зазвичай містять велику кількість нафти та хімікатів; повністю герметична конструкція ефективно ізолює корозійні гази, захищає внутрішні компоненти та забезпечує безпечну роботу.

Незакритий тип (серія S9):Широко використовується на промислових і гірничодобувних підприємствах, будівельних майданчиках, житлових будинках, комерційних центрах, аеропортах, залізничних вокзалах та інших загальних промислових і цивільних будівлях як вузли розподілу електроенергії.

Інфраструктура та сільське господарство:Зазвичай використовується в метрополітені, бурових платформах, нафтовидобувних платформах, а також у міських і сільських сільськогосподарських електромережах для забезпечення стабільного живлення різного обладнання.

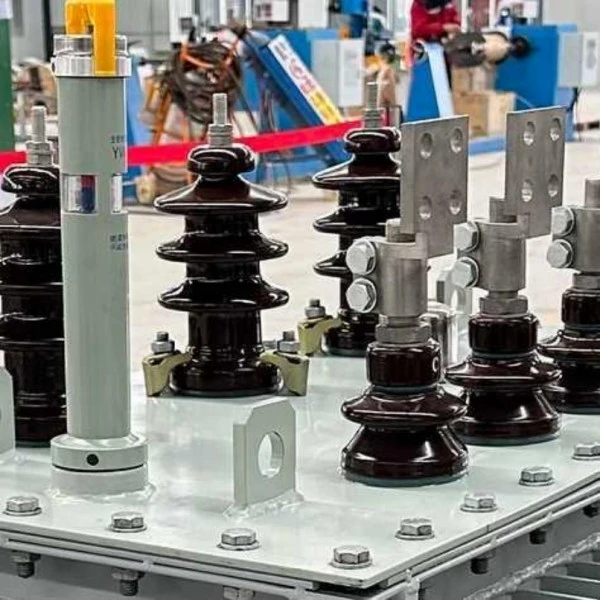

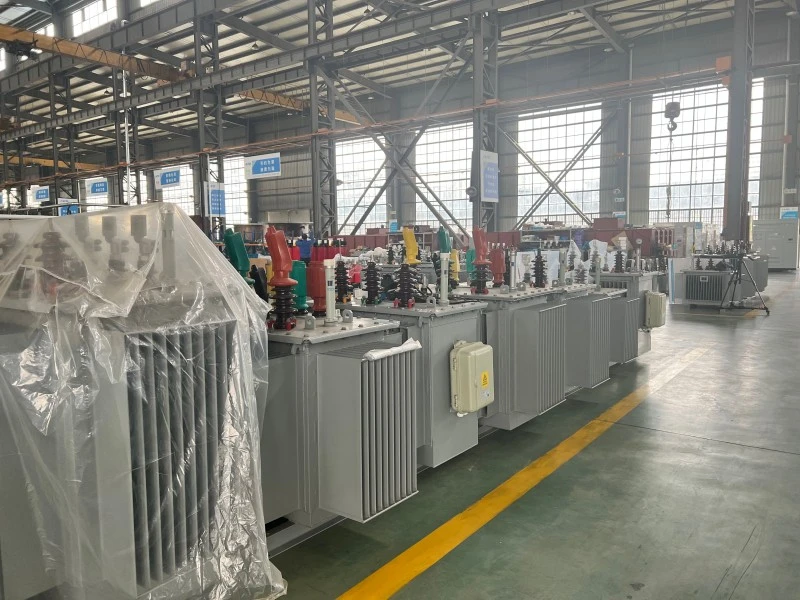

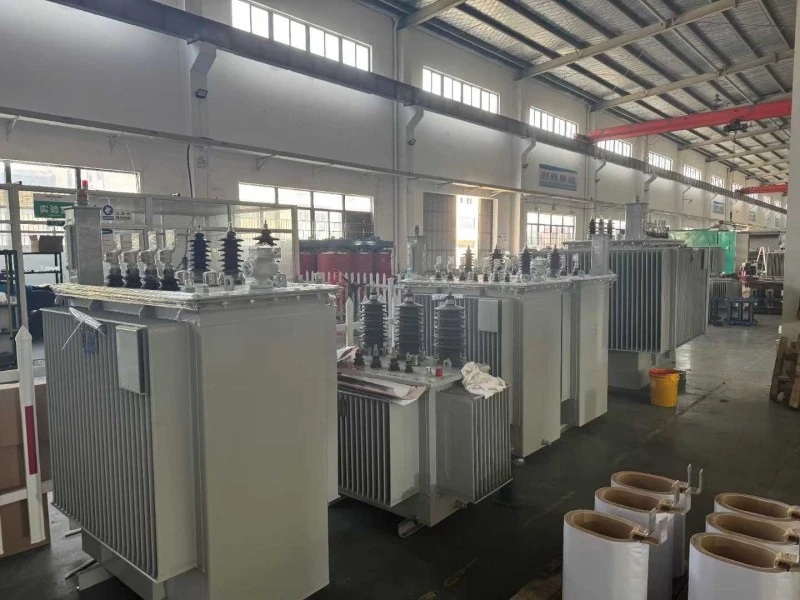

Деталі виробництва

Трифазний маслонаповнений трансформатор пройшов значну оптимізацію деталей продукту. Завдяки вдосконаленій конструкції основних компонентів, таких як сердечник, котушки, масляний бак і кріпильні елементи, він досягає низьких втрат, високої надійності та не потребує обслуговування.

Структура основного компонента та процес

FAQ

Що таке трифазний масляний розподільний трансформатор S9?

Трифазний масляний розподільний трансформатор S9 — це пристрій для розподілу електроенергії, який використовується для зниження напруги середньої напруги, наприклад 6 кВ, 10 кВ, 11 кВ або 13,8 кВ, до низької напруги, наприклад 0,4 кВ, 0,415 кВ або 0,433 кВ. Він широко використовується на промислових підприємствах, комерційних будівлях, житлових будинках, гірничодобувних підприємствах, сільськогосподарських електромережах і системах розподілу комунальних послуг.

Чи можна налаштувати коефіцієнт напруги масляного трансформатора S9?

так Lugao може налаштувати співвідношення напруги відповідно до вимог місцевої мережі та проекту. Загальні варіанти включають 10 кВ/0,4 кВ, 11 кВ/0,415 кВ, 13,8 кВ/0,4 кВ та інші індивідуальні комбінації напруг. Групу векторів, діапазон натискання, частоту та аксесуари також можна налаштувати.

Який діапазон потужностей доступний для цього трансформатора?

Масляний розподільний трансформатор S9 може поставлятися з різними номінальними потужностями відповідно до вимог проекту. Загальна потужність включає 5 кВА, 10 кВА, 30 кВА, 50 кВА, 100 кВА, 250 кВА, 500 кВА, 1000 кВА, 1600 кВА, 2000 кВА та 2500 кВА. Будь ласка, зв’яжіться з Lugao, щоб вибрати відповідну модель відповідно до ваших потреб у навантаженні.

Яка різниця між масляними трансформаторами S9 і S11?

У порівнянні з серією S9,Серія S11зазвичай має менші втрати холостого ходу та кращі показники енергозбереження. Трансформатор S9 все ще широко використовується в багатьох розподільних проектах через його стабільну роботу, зрілу конструкцію та економічну ефективність. Остаточний вибір залежить від бюджету проекту, вимог до ефективності, місцевих стандартів та умов експлуатації.

Чи підходить маслонаповнений трансформатор S9 для зовнішньої установки?

так Масляний трансформатор S9 може бути призначений для зовнішньої установки. Він може бути оснащений герметичним масляним резервуаром, антикорозійним покриттям, запобіжним клапаном, термометром, індикатором рівня масла та іншими аксесуарами захисту відповідно до вимог проекту. Для суворих умов укажіть висоту над рівнем моря, температуру навколишнього середовища, вологість і рівень забруднення перед пропозицією.

Який метод охолодження використовує цей трансформатор?

Масляний розподільний трансформатор S9 зазвичай використовує охолодження ONAN, що означає масляне природне повітряне природне охолодження. Трансформаторне масло природно циркулює всередині резервуара для передачі тепла, тоді як зовнішня поверхня резервуара розсіює тепло через природне повітряне охолодження.

Чи може Lugao надати OEM або індивідуальне обслуговування трансформаторів?

так Lugao надає послуги OEM та індивідуальні трансформатори. Варіанти налаштування включають номінальну потужність, коефіцієнт напруги, частоту, векторну групу, діапазон відводів, конструкцію корпусу, трансформаторні аксесуари, колір фарби, паспортну табличку та вимоги до упаковки.

Післяпродажне обслуговування продукції

1. Після того, як трансформатор встановлено та введено в експлуатацію на місці, він гарантовано не протікає, а фарба гарантовано не відшаровується та не тьмяніє. Надається гарантія 5 років; будь-які проблеми з якістю, що виникають при нормальному використанні протягом гарантійного періоду, покриватимуться гарантією.

2. На всі продукти поширюється довічне обслуговування, що забезпечує комплектність аксесуарів продукту.

3. Термін служби не менше 30 років.

4. У разі несправності обладнання постачальник відповість протягом однієї години після отримання повідомлення від покупця та направить технічний персонал на місце протягом 24 годин у країні.

Сервісне зобов'язання

1. Наша продукція виробляється в суворій відповідності до вимог системи управління якістю ISO9001-2015, забезпечуючи 100% якість продукції перед виходом із заводу.

2. Наша компанія надає комплексне передпродажне, продажне та післяпродажне обслуговування для забезпечення задоволеності клієнтів.

1. Наша компанія надає гарантію 60 місяців. У разі будь-яких проблем із якістю ми безкоштовно відремонтуємо або замінимо виріб, гарантуючи 100% задоволення клієнтів.

Конструкція та випробування трансформаторів повинні відповідати таким стандартам:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Силові трансформатори》

GB/T6451-2015 《Специфікація та технічні вимоги для масляних силових трансформаторів》

JB/T3837-2010 《Метод складання типових позначень для трансформаторних виробів》

GB/T311.1-3.11-97 《Координація ізоляції та методи випробування високою напругою для обладнання для передачі високої напруги та трансформаційного обладнання》

GB10237-88 《Рівні ізоляції та діелектричні випробування для силових трансформаторів — повітряні зазори зовнішньої ізоляції》

GB7595-87 《Стандарт якості для трансформаторного масла в експлуатації》

GB7328-87 《Вимірювання рівня звуку для трансформаторів》

GB7534-87 《Вимірювання часткового розряду》

GB/T15164-94 《Посібник із завантаження масляних силових трансформаторів》

DL/T586-95 《Технічний посібник для виробничого нагляду за користувачами енергетичного обладнання》

GB/T311.1-3.11-97 《Координація ізоляції та методи випробування високою напругою для обладнання для передачі високої напруги та трансформаційного обладнання》

GB2536-1990 《Трансформаторне масло》

JB/T56011-92 《Класифікація якості продукції для масляних силових трансформаторів》

ZBK41005-89 《Рівень звуку трансформаторів 6-220 кВ》
