Коли захисні реле не можуть усунути несправність протягом критичного вікна 0,1 секунди, результуючий спалах дуги може призвести до випаровування шин і спровокувати катастрофічне знеструмлення підстанції. Компанія Lugao Power Co., Ltd., яка працює як спеціалізований китайський виробник розподільних пристроїв, усуває ці вразливості розподілу за допомогою наших сертифікованих IEC систем розподільних пристроїв у металевому корпусі, які ретельно перевіряються. З 2016 року наше підприємство, сертифіковане за стандартами ISO9001 і SGS, постачає розподільні пристрої з повітряною та газоізоляційною ізоляцією, які забезпечують комунальні служби, підрядників EPC і промислові об’єкти надійними рішеннями для захисту та керування, що дозволяють скоротити час введення в експлуатацію на місці до 50%.
Оцінюючи кваліфікованих постачальників комутаційних пристроїв, інженерно-технічні групи із закупівель часто запитують: чи слід нам вказати технологію AIS чи GIS для нашої підстанції? Відповідь залежить від доступної площі ділянки, умов навколишнього середовища та довгострокової стратегії обслуговування.
Розподільні пристрої з повітряною ізоляцією (AIS) мають традиційну прозору структуру з видимими точками відключення та доступними шинами. Ця конструкція надає перевагу простоті перевірки, простому обслуговуванню та економічній ефективності. Рішення Lugao AIS, такі як розподільний пристрій у металевому корпусі 13,8 кВ, сконструйовано з міцною сталевою рамою, високоміцними ізоляційними матеріалами та мідними шинами, що забезпечує надійну роботу в стандартних середовищах підстанції, де простір не обмежений.
Комутаційні пристрої з елегазовою ізоляцією (GIS), навпаки, мають компактний, повністю герметичний корпус, наповнений газом SF6, що забезпечує виняткову діелектричну міцність на незначній площі. Ця конструкція ідеально підходить для міських підземних підстанцій, багатоповерхівок і промислових зон з обмеженою нерухомістю.
|
Тип конструкції
|
Ізоляція середня
|
Слід
|
Типове застосування
|
|
з повітряною ізоляцією (AIS)
|
Повітря / Вакуум
|
Більший слід
|
Підстанції, промислові підприємства, комерційні проекти великої площі
|
|
Елезоізоляційні (ГІС)
|
Газ SF6
|
Компактний (до 70% менше)
|
Міські підстанції, установки всередині приміщень, суворе середовище, місця з обмеженим простором
|
Обидва дизайни мають спільні основні переваги --- попереднє заводське тестування, модульна конструкція та швидке розгортання --- але вибір остаточно узгоджується з вашими місцевими стандартами електромережі, доступною площею сайту та вимогами доступу до технічного обслуговування. Lugao пропонує обидві конфігурації з повним налаштуванням, забезпечуючи повну інтеграцію незалежно від регіональних специфікацій проекту.
Як Lugao перевіряє цілісність діелектрика та здатність витримувати короткі замикання?
Комутаційні пристрої повинні витримувати стрибки блискавки, комутаційні перенапруги та величезні електромагнітні сили, що виникають під час збоїв у мережі. Системи розподільних пристроїв Lugao сконструйовано з високою діелектричною основою, підтвердженою ретельними випробуваннями: стійкість до промислової частоти при 42 кВ протягом однієї хвилини та стійкість до імпульсу блискавки при 75 кВ на стороні високої напруги, що відповідає або перевищує стандарти IEC 62271-1.
Стійкість до короткого замикання не підлягає обговоренню. Наші розподільні пристрої перевіряються на стійкість до короткого замикання, наприклад, від 20 кА до 40 кА RMS на стороні високої напруги. Перевірки після випробувань підтверджують цілісність з’єднання шин і відсутність структурної деформації, запевняючи інженерів-проектувальників у стабільності системи за найскладніших умов несправності.
Які структурні засоби захисту та екологічні адаптації інтегровані?
Захищений від погодних умов, пилу та випадкових ударів, корпус розподільного пристрою є першим захистом від погіршення навколишнього середовища. Розподільні пристрої Lugao досягають рейтингу захисту IP4X для внутрішніх блоків і вищих рейтингів для зовнішньої установки, забезпечуючи ефективний захист від проникнення твердих часток і бризок води. Виготовлений із корозійностійкої сталі з антикорозійною обробкою поверхні (товщина ≥2 мм для критичних компонентів), корпус витримує екстремальні температури навколишнього середовища, високу вологість і корозійну прибережну атмосферу, забезпечуючи структурну цілісність протягом десятиліть служби.
Які конфігурації, класи напруги та потужності може постачати Lugao?

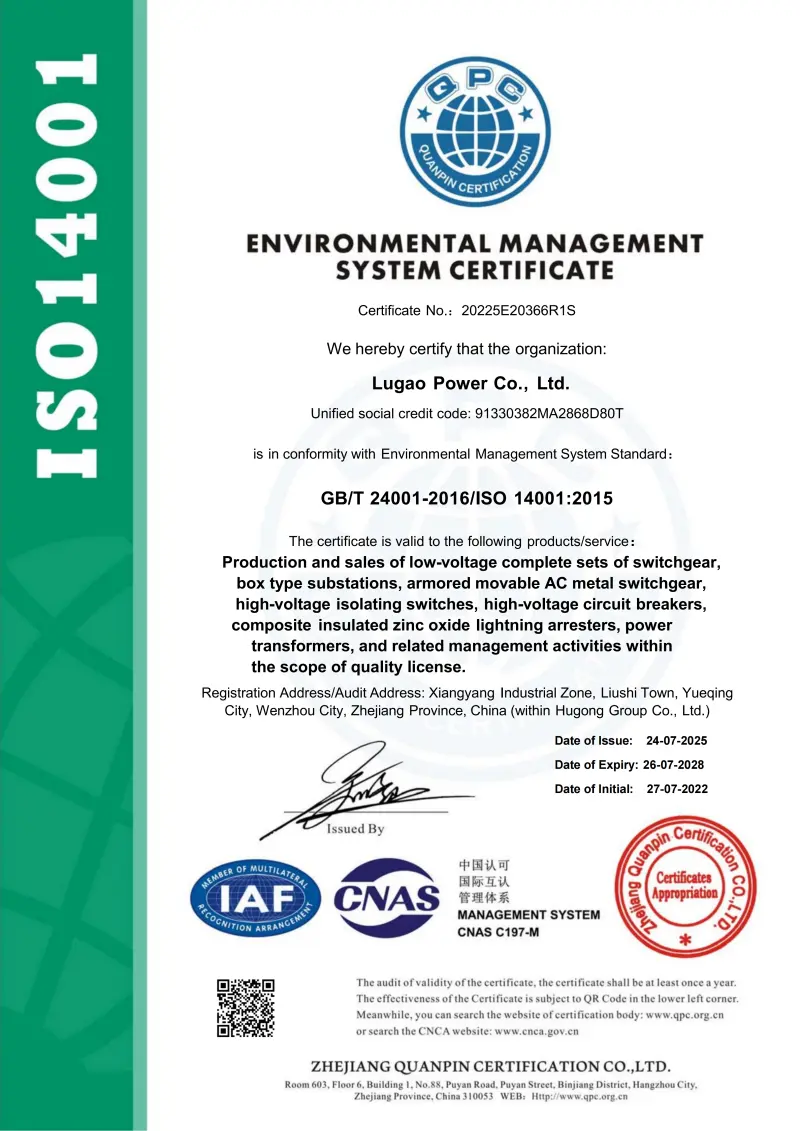

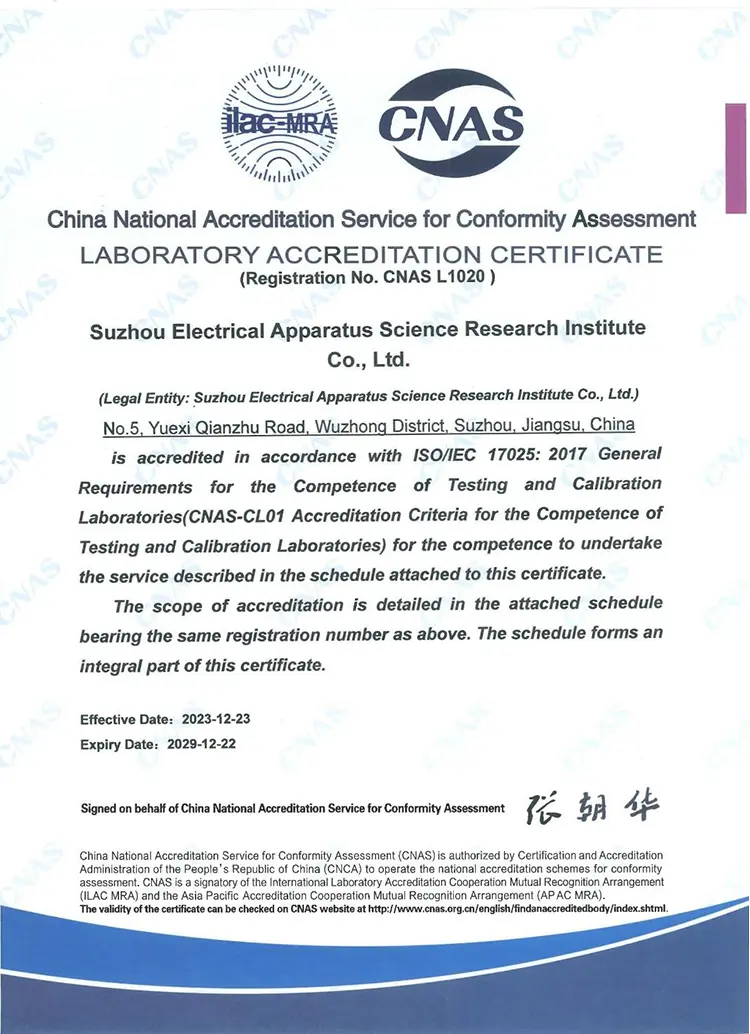

Виробничий цех Lugao, сертифікований за стандартами ISO9001 і SGS, оснащений професійними складальними лініями та повноцінними випробувальними майданчиками, виробляє системи розподільних пристроїв у суворій відповідності до міжнародних стандартів IEC, GB, CE та CCC, підтримуючи пряме розгортання «plug-and-play» без дорогих модифікацій на місці.
Класи напруги та діапазони потужностей:
· Розподільний пристрій високої напруги 33 кВ / 40,5 кВ:Розроблений для комунальних підстанцій, систем колекторів вітряних електростанцій і важких промислових зон, які потребують надійної стійкості до короткого замикання та низьких рівнів часткових розрядів. Доступний у конфігураціях із повітряною ізоляцією KYN61-40.5 або GIS.
· Розподільні пристрої середньої напруги 24 кВ / 13,8 кВ:Оснащений інтелектуальними модулями, що забезпечують дистанційне керування, вимірювання та захист для програм автоматизації державної мережі. Підходить для міських багатоповерхівок, житлових масивів, муніципальної інфраструктури.
· Розподільні розподільні пристрої 11 кВ / 12 кВ:Ідеально підходить для комерційних комплексів, житлових комплексів та проектів електрифікації сільської місцевості. Має фіксовану або висувну конструкцію з варіантами вакуумного вимикача.
Розподільний пристрій і параметри компонентів:
Lugao пропонує гнучкі внутрішні конфігурації відповідно до конкретних вимог проекту:
· Тип автоматичного вимикача:Вакуумний автоматичний вимикач (VCB) для застосувань середньої напруги, що забезпечує чудове гасіння дуги та довший термін служби порівняно з іншими типами. Автоматичні вимикачі SF6 доступні для застосувань з високою напругою, що потребують надійної відключаючої здатності.
· Типи розподільчих шаф:Шафи XGN15, HXGN17 або KYN28A зі стаціонарними або розтягуваними конструкціями, що підтримують режими кільцевої мережі, терміналу або подвійного джерела живлення.

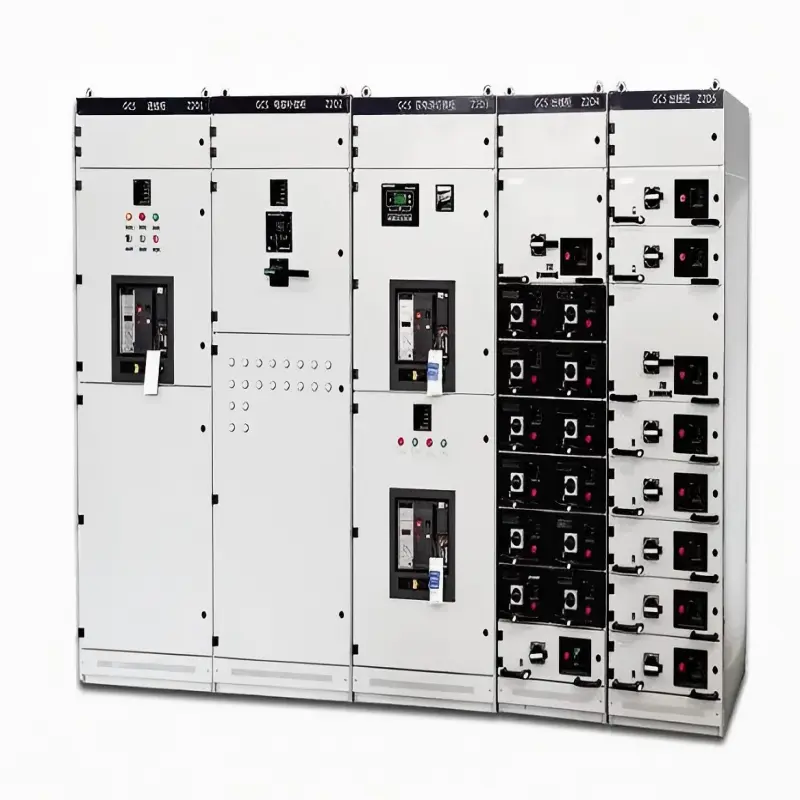

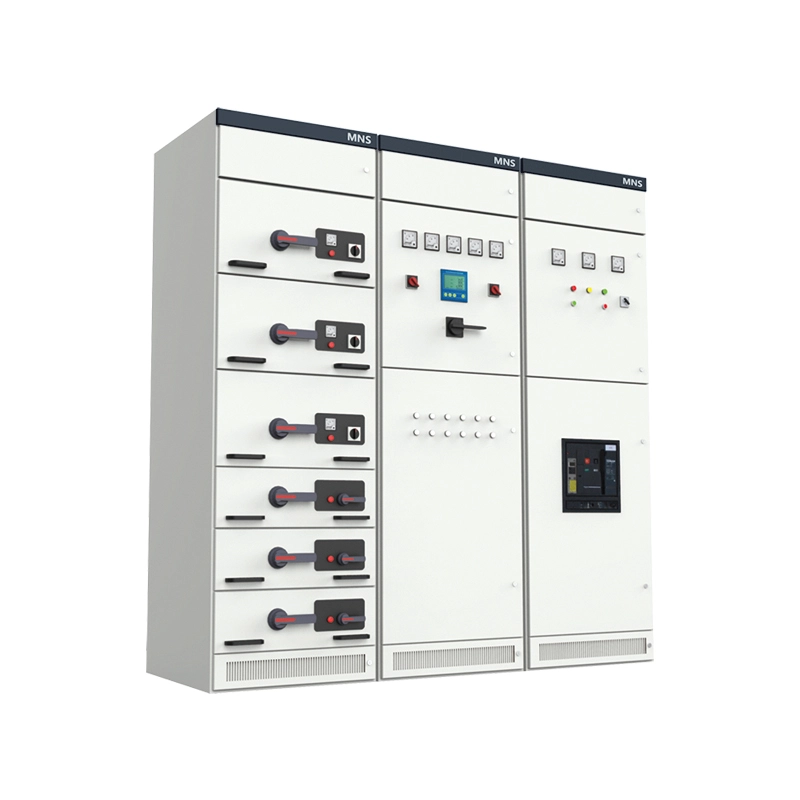

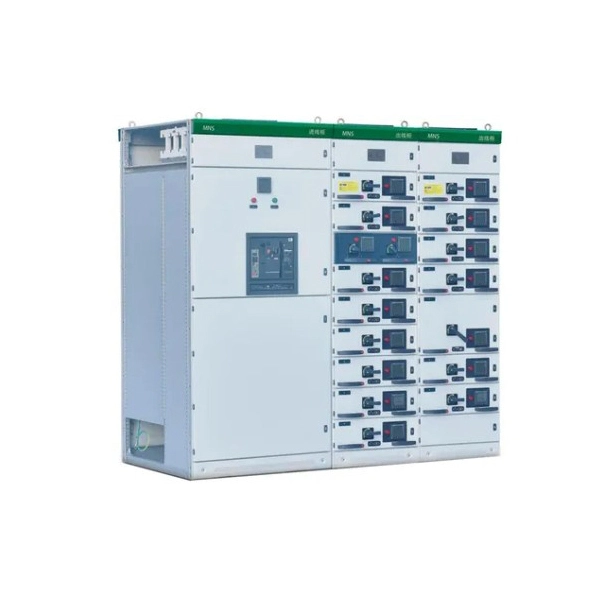

· Розподіл низької напруги:GGD, GCS абоРозподільні пристрої MNSз функціями вхідної, вихідної та реактивної компенсації, підтримуючи конструкції панельного типу або шафи.
Як вибрати ідеальну конфігурацію розподільного пристрою для обмеженого простору міських ділянок?
Для традиційних підстанцій із великою площею доцільно встановити звичайні установки AIS. Однак міські підземні підстанції, компактні ГІС-установки та перенаселені комерційні райони вимагають рішень, що оптимізують простір. Lugao пропонує індивідуальну оптимізацію займаної площі, зменшуючи загальні вимоги до земельної ділянки за рахунок використання розподільних пристроїв високої щільності та інтегрованих конструкцій. ГІС-рішення з їх компактним об’ємом особливо підходять для міського розподілу, де вартість землі є непомірно високою. Блоки AIS, незважаючи на те, що вони більші, пропонують чудовий доступ до обслуговування для промислових застосувань, де частота технічного обслуговування більша.
Дивіться нашу виробничу лініювідео
Відчуйте досконалість виробництва комутаційних пристроїв Lugao на власні очі:
