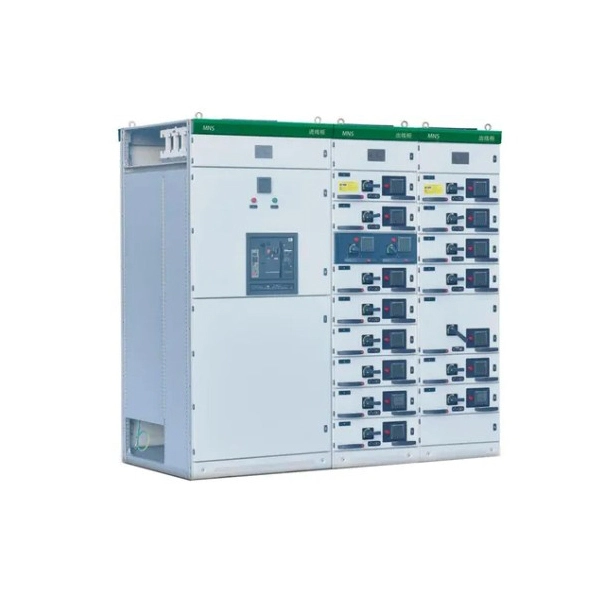

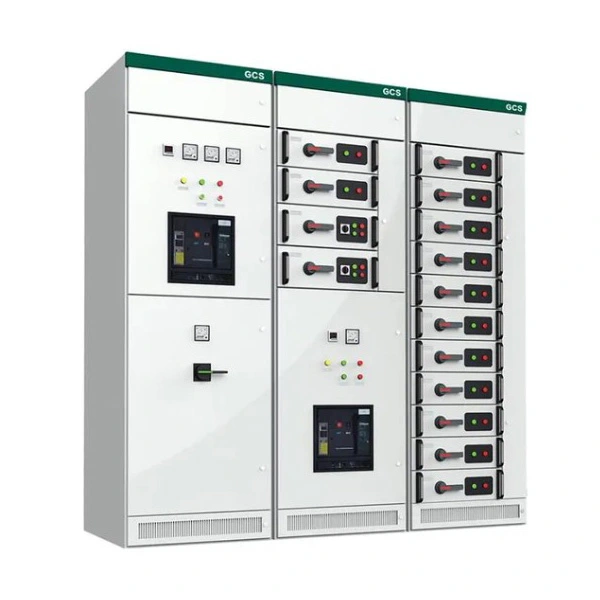

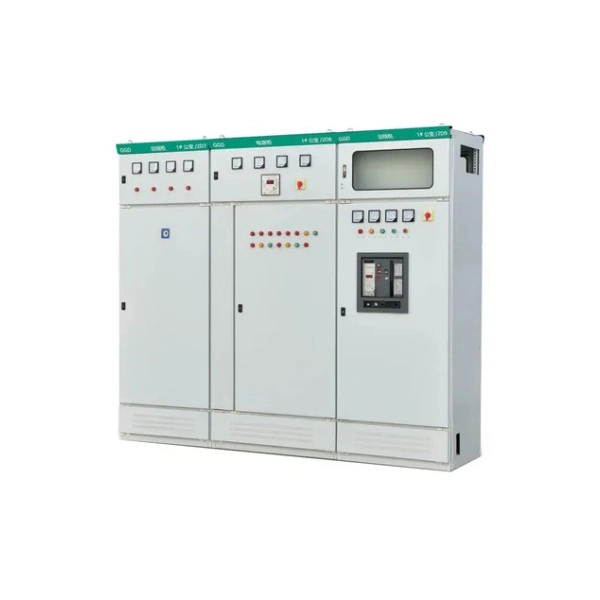

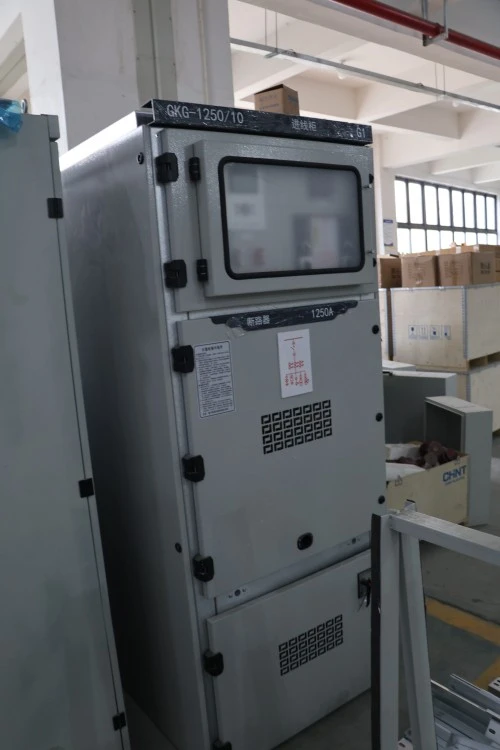

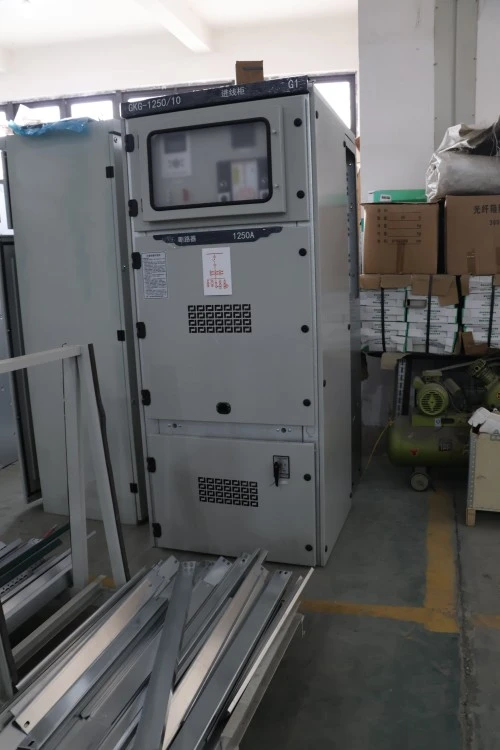

Висувна шафа керування комутаційним приладом

Висувна шафа керування комутаторами є aСереднійрозподільний пристрій у металевому корпусі напругиде ключові компоненти, такі як автоматичні вимикачі, можна фізично вилучити з основного корпусу для перевірки, обслуговування або заміни. На відміну від фіксованого розподільного пристрою, цей пристрій дозволяє операторам відключати та знімати вимикач без знеструмлення всієї системи шин. Він широко використовується для контролю, захисту та ізоляції електричного обладнання на промислових підприємствах, підстанціях і комерційних будівлях. Простіше кажучи, він керує потоком електроенергії, забезпечуючи безпеку оператора та безперервність роботи системи.

Параметри продукту (специфікація)

Сертифікація та гарантія якості

Лугао виробляє висувні розподільні пристрої середньої напруги відповідно до технічних вимог проекту та відповідних стандартів, таких як IEC 62271-200. Перед відправленням можна надати звіти про звичайні випробування та оглядові фотографії відповідно до підтвердженої технічної угоди.

• Проектування та тестування на основі IEC 62271-200
• Випробування на стійкість до промислової частоти
• Перевірка механічної роботи
• Перевірка функції блокування
• Перевірка вторинної проводки
• Випробування на частковий розряд, де це можливо
• Звіт про заводські випробування перед відправкою

Особливості продукту та застосування

Q1: Що робитьВисувні розподільні пристроїКомутаційна шафа керування безпечніша за фіксований тип?

A: Висувна конструкція фізично ізолює вимикач від шин під напругою, коли його витягують. Це створює видимий роз’єднувальний зазор, усуваючи ризики випадкового спалаху дуги під час обслуговування. Lugao додає затворні механізми, які автоматично закривають фіксовані контакти, коли модуль виймається, що ще більше підвищує безпеку.

Q2: Які програми найкраще підходять для цієї шафи?

A: Ідеально підходить для:

● Електростанції (допоміжний розподіл електроенергії)

● Центри обробки даних (потрібна висока надійність і швидка заміна вимикача)

● Нафтогазові об’єкти (безпечна ізоляція у небезпечних зонах із опцією IP54)

● Метро та залізничні системи (часті роботи вимикачів під навантаженням)

● Гірничодобувні та металургійні заводи (потрібна висока стійкість до короткого замикання)

Q3: Чи можна його інтегрувати з розумним моніторингом?

A: Так.Лугаопропонує додаткові датчики та комунікаційні модулі (Modbus, IEC 61850) для дистанційного моніторингу положення кожного висувного модуля.

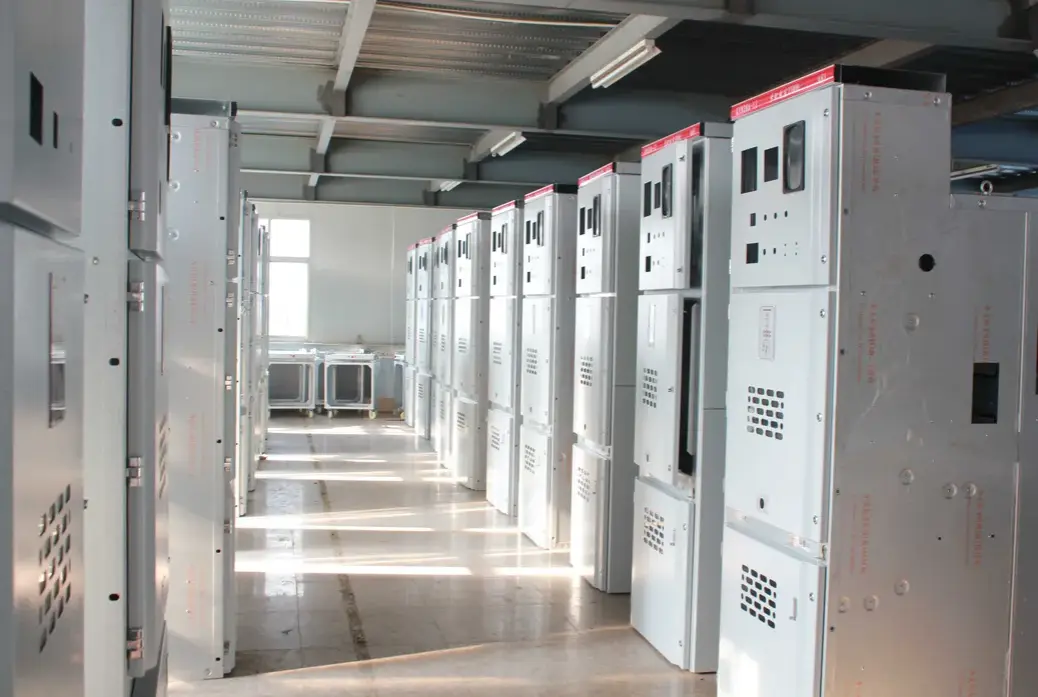

Деталі виробництва та конкурентні переваги

Деталі виробництва:

Кожна висувна шафа керування комутаторами Lugao виготовлена ​​з нержавіючої сталі, вирізаної лазером, або оцинкованого листа з порошковим покриттям (мінімальна товщина 80 мкм). Висувні напрямні мають хромоване покриття для плавного руху та розраховані на 10 000 циклів вставлення/виймання. Фіксовані контакти посріблені (товщина принаймні 10 мкм) для мінімізації контактного опору. Для всіх вторинних проводів керування використовуються вогнестійкі кабелі із зшитою поліетиленовою ізоляцією. Кожен пристрій проходить 48-годинний тест на вигорання та вимірювання часткового розряду (<5 пКл при 1,1 Ur).

Конкурентні переваги порівняно з аналогічними продуктами:

Упаковка, доставка та післяпродажне обслуговування

Упаковка:

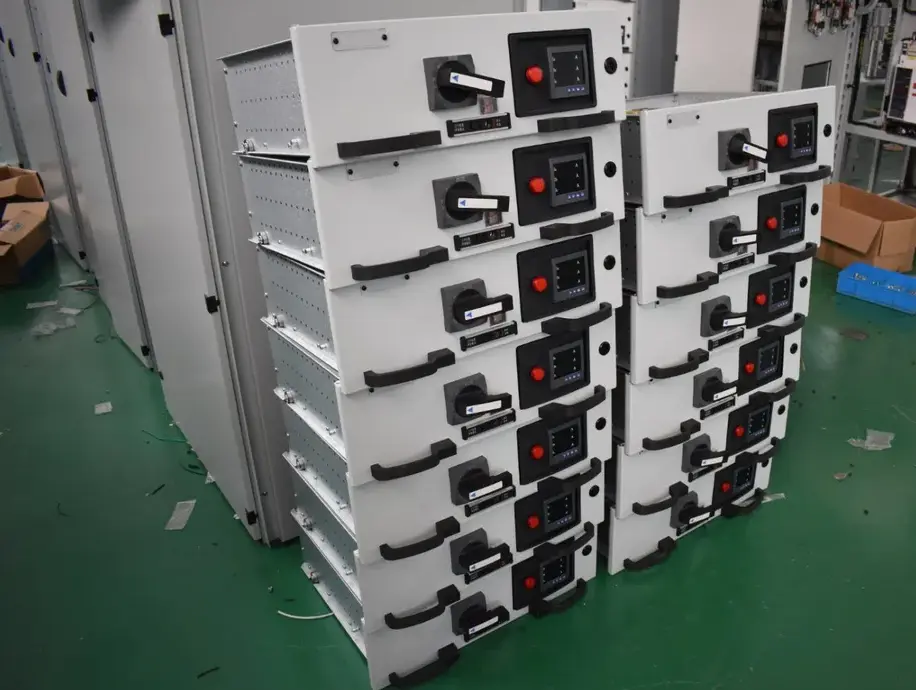

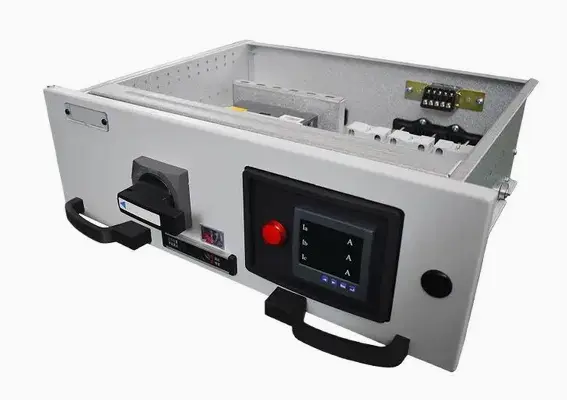

Кожен висувний модуль доставляється окремо в антистатичному пінопласті, а потім укладається в дерев’яний ящик з індикаторами вологості. Основна шафа обгорнута трьома шарами: антикорозійна плівка VCI → пухирчаста плівка → фанерний ящик для експорту зі сталевою стрічкою. Усі кріплення та інструменти упаковані та прикріплені всередині дверей.

Доставка:

Морським транспортом (стандарт): контейнери 20GP або 40HQ. Для термінових проектів за запитом можуть бути організовані повітряні або залізничні перевезення. Термін доставки: FOB Нінбо або CIF до основних портів.

Післяпродажне обслуговування:

● Гарантійний термін: 12 місяців з моменту введення в експлуатацію або 18 місяців з моменту доставки, залежно від того, що настане раніше.

● Віддалена технічна підтримка (відео, креслення) – відповідь протягом 2 годин.

Інформація, необхідна для пропозиції

Щоб надати точну пропозицію дляВисувна шафа розподільного пристрою середньої напруги, надішліть нам таку інформацію:

• Номінальна напруга і частота
• Однолінійна діаграма
• Номінальний струм кожного фідера
• Вимога до струму короткого замикання
• Кількість вхідних і вихідних панелей
• Вимоги до марки та моделі реле захисту
• Вимоги до вимірювання та зв'язку
• Вимоги до класифікації внутрішньої дуги
• Напрямок введення кабелю
• Кількість і порт призначення
• Відповідні місцеві стандарти або вимоги комунального підприємства

Поширені запитання – запитання та відповіді клієнтів

Питання 1: Чи можна модернізувати шафу управління перемикачами розподільних пристроїв на старій підстанції з обмеженим простором?

A: Так. Його модульна та компактна конструкція (типова ширина 650 мм для 12 кВ) дозволяє замінити старі фіксовані розподільні пристрої без будівельних робіт. Ми надаємо безкоштовну перевірку макета за запитом.

Q2: Що станеться, якщо механічне блокування вийде з ладу, коли вимикач знаходиться у підключеному положенні?

В: Шафи Lugao оснащені аварійним ручним розблокуванням, доступним через герметичні кришки. Це безвідмовна конструкція – вимикач все одно можна витягти за допомогою інструменту, що входить до комплекту. Однак ми рекомендуємо виконувати це лише навченому персоналу.

Q3: Чи включає ціна всі знімні модулі та первинні мідні шини?

A: Стандартна пропозиція включає головний модуль автоматичного вимикача та всі внутрішні мідні шини (повністю оброблені та покриті). Додаткові модулі, такі як вантажівки PT або дозатори, продаються окремо.

Q4: Як перевірити, чи шафа відповідає IEC 62271-200?

Відповідь: Кожен пристрій постачається із сертифікатом заводських випробувань, включаючи звіти про частковий розряд, витримку промислової частоти та динамічну стабільність. Інспекція третіх сторін (наприклад, SGS, BV) вітається на нашому підприємстві.
