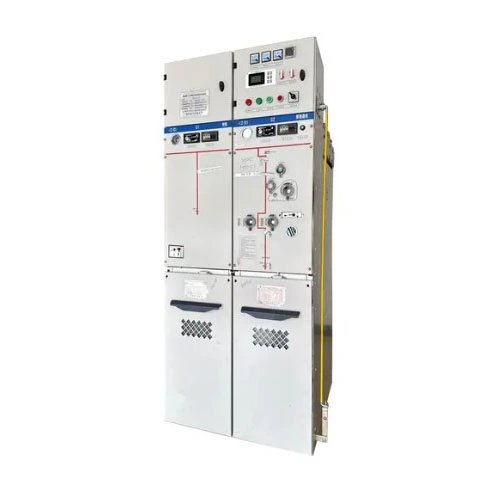

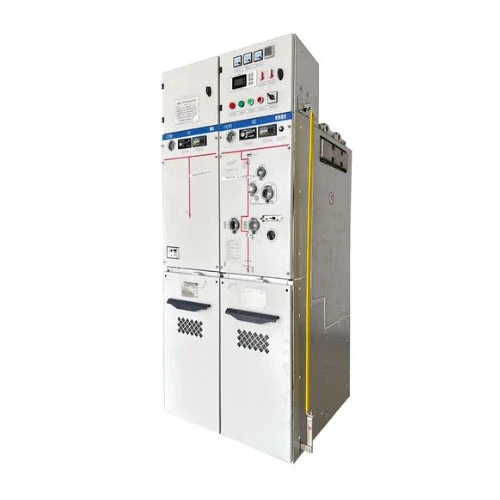

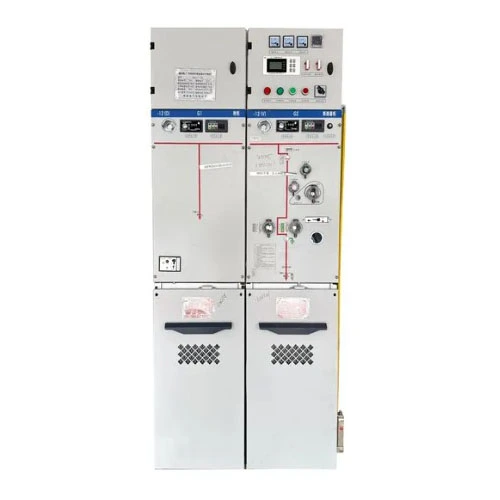

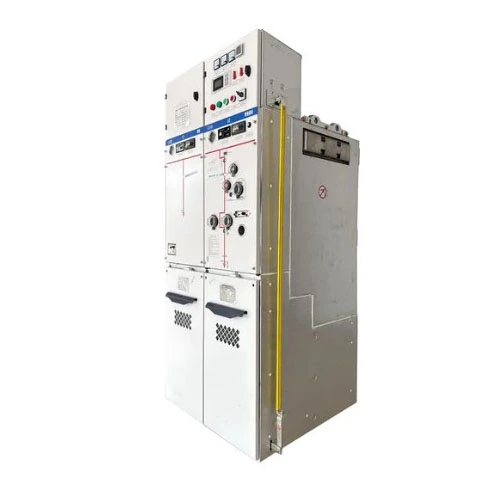

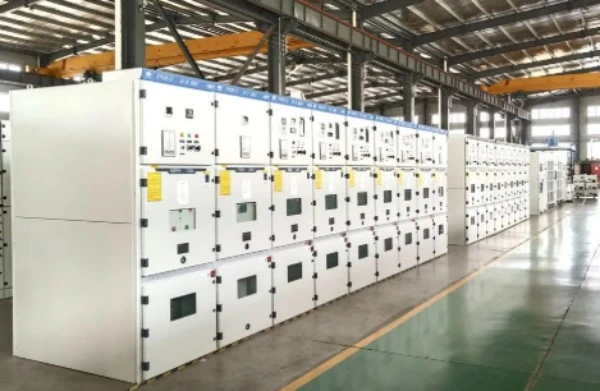

Компактний розподільний пристрій RMU з елегазовою ізоляцією в металевому корпусі

Компактний розподільний пристрій RMU з елегазовою ізоляцією в металевому корпусі — це повний блок розподілу електроенергії, який повністю охоплює високовольтні комутаційні пристрої, шини, вимикачі заземлення та інші основні компоненти всередині газового бака з нержавіючої сталі, наповненого газом SF6 як ізоляційне середовище.

Цей продукт в основному використовується в системах живлення 12 кВ/24 кВ длякільцевий головний блок (RMU)програми або розподіл живлення терміналу.

Що воно може зробити?

Простіше кажучи, він забезпечує розподіл електроенергії, комутацію, захист і контроль. Конкретні функції включають:

1. Струм вмикання та відключення навантаження - нормальна комутація лінії.

2. Включення та відключення струму короткого замикання - у поєднанні з запобіжниками або автоматичними вимикачами швидко відключає ланцюг під час несправностей для захисту трансформаторів та ліній.

3. Ізоляція та заземлення - забезпечує видиму точку відключення та функцію заземлення для забезпечення безпеки обслуговуючого персоналу.

4. З'єднання та захист кабелю - діє як вхідний/вихідний блок, забезпечуючи захист від надструму та короткого замикання кабельних ліній.

Завдяки своїй повністю герметичній конструкції цей продукт особливо підходить для суворих умов (наприклад, велика висота, вологість, соляні бризки, сильний пил) або місць з обмеженим доступом до землі (наприклад, комерційні центри, житлові комплекси, вітряні електростанції). Це ідеальна заміна традиційним кільцевим блокам із повітряною ізоляцією.

Параметр продукту (специфікація)

Нижче наведено стандартні технічні параметри компактного розподільного пристрою RMU з елегазовою ізоляцією в металевому корпусі виробництваLugao Power Co., Ltd.:

Функція та застосування продукту (формат запитань і відповідей)

Q1: Яка найбільша особливість цього компактного розподільного пристрою RMU з елегазовою ізоляцією в металевому корпусі?

В: Найбільшою особливістю є надзвичайна компактність і повністю ізольована конструкція. У порівнянні з традиційними RMU з повітряною ізоляцією, наш продукт зменшує об’єм приблизно на 70%, зберігаючи чудові електричні характеристики. Усі високовольтні струмоведучі частини повністю герметичні всередині газового бака з нержавіючої сталі, на який не впливає зовнішній конденсат, забруднення або дрібні тварини --- справді досягається 30 років роботи без обслуговування. Крім того, наш кільцевий основний блок з елегазовою ізоляцією має модульну конструкцію, що дозволяє гнучко комбінувати вхідні/вихідні блоки, вимірювальні блоки, блоки PT тощо відповідно до вимог користувача.

Q2: Наскільки це надійно в суворих умовах?

A: Надзвичайно надійний. The gas tank is manufactured using laser welding and helium leak detection, with an annual leak rate below 0.1%, ensuring long-term SF6 gas pressure stability. Навіть при екстремальному морозі -40°C або високій температурі +55°C або на висоті до 3000 метрів наш продукт зберігає номінальний рівень ізоляції. Many customers have installed this compact RMU switchgear in coastal wind farms and mines, where it has operated for years without any insulation flashover incidents.

Q3: Які безпечні конструкції має продукт?

A: Безпека є нашим головним пріоритетом. Виріб оснащено системою блокування «п’ять запобігань» (запобігає неправильній роботі автоматичного вимикача, запобігає перемиканню ізоляторів під навантаженням, запобігає замиканню вимикача заземлення під напругою, запобігає подачі живлення при замкнутому заземленні та запобігає проникненню в струмопровідні відсіки). Крім того, газовий бак має рейтинг внутрішньої дугового замикання IAC AFLR 20 кА/1с із каналами скидання тиску, які спрямовують енергію дуги в безпечну зону за межами корпусу. Оглядове віконце на панелі керування забезпечує чітке уявлення про стан ізоляції.

Q4: Для яких конкретних сценаріїв застосування він підходить?

A: Наш продукт широко використовується в таких сценаріях:

● Міські житлові комплекси, комерційні будівлі --- як основні вхідні та розподільні вузли на підстанціях, що економить площу.

● Вітрові електростанції, фотоелектричні станції --- як блоки RMU всередині компактних підстанцій, що витримують коливання температури.

● Індустріальні парки, заводи --- захист малих і середніх трансформаторів, заміна традиційних запобіжників.

● Метро, ​​тунелі, аеропорти --- високонадійні вузли електропостачання, які вимагають низького рівня відмов.

● Центри обробки даних --- навантаження рівня А з надзвичайно високими вимогами до безперервності постачання, що забезпечує автоматичне перемикання живлення в режимі очікування з автоматизацією.

● Шахти, порти --- запилене, вологе середовище, де повністю герметична конструкція є очевидною перевагою.

Незалежно від того, чи потрібна вам одна чи сотні одиниць компактних розподільних пристроїв RMU з елегазовою ізоляцією в металевому корпусі, ми можемо надати стандартизовані або індивідуальні рішення.

Деталі виробництва (переваги перед конкурентами)

Детальне порівняння: Lugao Power проти звичайних брендів

Наші основні відмінні переваги:

1. По-справжньому «необслуговуваний»: звичайні бренди стверджують, що не потребують технічного обслуговування, але мають річний рівень витоку газу >1%, що потребує заправки кожні 3-5 років.Lugao Powerвикористовує подвійне ущільнювальне кільце + металеву структуру з жорстким ущільненням із річною швидкістю витоку ≤0,1% – заправка не потрібна протягом проектного терміну служби.

2. Екстремальна адаптованість до навколишнього середовища: наш продукт пройшов типові випробування при низькій температурі -45 °C і високій температурі +60 °C, а також 720-годинне випробування сольовим туманом (звичайний = 96 годин) – підходить для прибережних і альпійських регіонів.

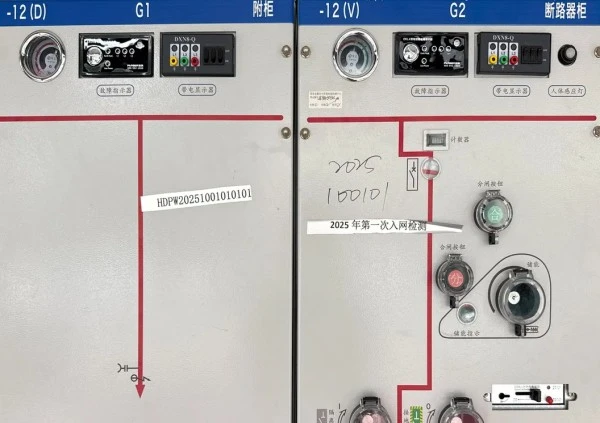

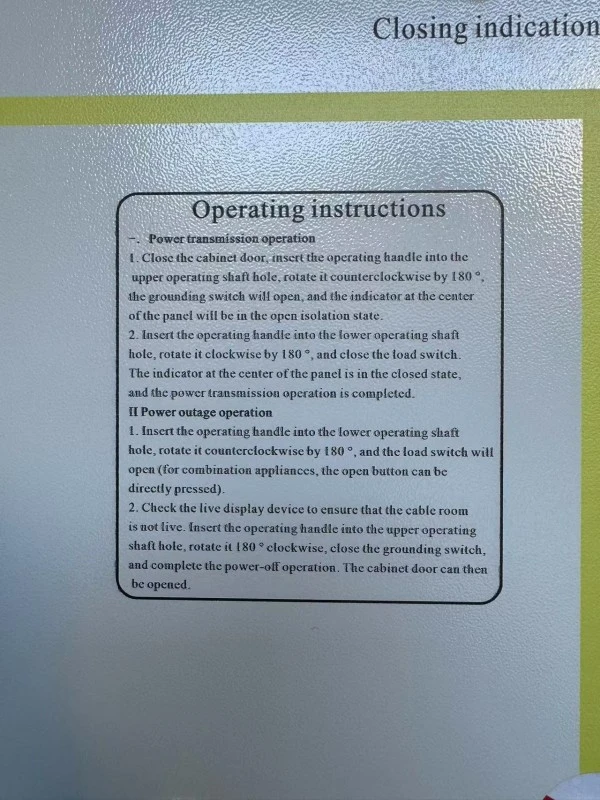

3. Зручне керування: Положення перемикачів, стан заземлення та стани «відкрито/закрито» позначені кольором на панелі, а рукоятка керування забезпечує зворотний зв’язок із зусиллям для запобігання неправильній роботі.

4. Вища здатність витримувати коротке замикання: стандарт вимагає 20 кА/3 с; ми розробляємо з запасом 25 кА/3 с і максимальною витримкою 63 кА --- що перевищує середні показники галузі на 15%.

Часті запитання (FAQ)

Питання 1: Чи екологічно чистий елегаз у цьому компактному розподільчому пристрої RMU з елегазовою ізоляцією в металевому корпусі? Чи згодом його буде припинено?

В: Наразі SF6 залишається найкращим ізоляційним газом, але ми вже розробили екологічні версії (C4 або сухе повітря). Газовий бак пристрою, який ви купуєте, надзвичайно добре герметичний, з мінімальними витоками протягом 30 років експлуатації. Якщо в майбутньому знадобиться екологічна модернізація, ми можемо надати повну послугу заміни бензобака.

Q2: Що робити, якщо тиск газу падає під час роботи?

A: Наш продукт стандартно постачається з вимірювачем густини газу (з контактом сигналізації низького тиску). При зниженні тиску до 0,25 бар (відносного) в систему управління надходить сигнал тривоги. У цей момент слід подати запит на відключення електроенергії, і наша служба післяпродажного обслуговування відвідає, щоб перевірити наявність витоків і заправити елегаз. За звичайних обставин доповнення через витік майже ніколи не потрібне.

Q3: Чи можна продукт адаптувати до існуючих систем автоматизації розподілу?

A: Абсолютно. Наш газ SF6 у цьому компактному RMU з елегазовою ізоляцією зарезервовано за допомогою інтерфейсів DTU та місця для електричних робочих механізмів. By adding an electric module and control cables, it can be connected to IEC 60870-5-101/104 or Modbus communication protocols to achieve remote opening/closing, current/voltage reading, and fault indicator upload.

Чому варто вибрати Lugao Power?

Заснована в 2016 році:Lugao Power є професійним виробником обладнання для передачі та розподілу електроенергії середньої та високої напруги з власною фабрикою та інтегрованими можливостями досліджень і розробок, виробництва та продажу.

3000+ м² Виробничі потужності:Наше виробниче підприємство підтримує виробництво, монтаж, перевірку та випробування силових трансформаторів, RMU, розподільних пристроїв та іншого обладнання для розподілу електроенергії.

30+ країн обслуговування:Продукція Lugao Power експортується в більш ніж 30 країн, обслуговуючи електромережі, промисловість, інфраструктуру, відновлювані джерела енергії та інші міжнародні проекти.

Сертифікат ISO9001 і SGS:Наші процеси управління якістю та виробництва підтримуються сертифікатами ISO 9001 і SGS. Відповідні продукти також доступні з сертифікатами CE та CCC.

60+ технічний персонал:Наша технічна команда підтримує проектування продукту, конфігурацію проекту, індивідуальні рішення та технічну документацію для різних вимог до розподілу електроенергії.

Пряма заводська підтримка проекту:Від вибору продукту та технічного дизайну до виробництва, тестування, доставки та післяпродажної підтримки, Lugao Power надає інтегровану підтримку для глобальних проектів розподілу електроенергії.

Протокол випробувань / Сертифікат
