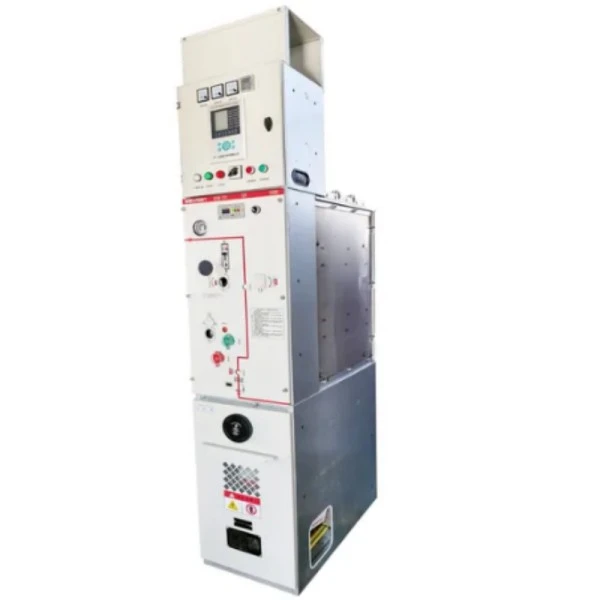

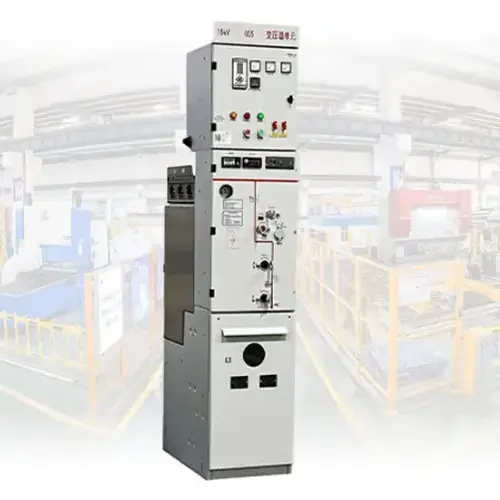

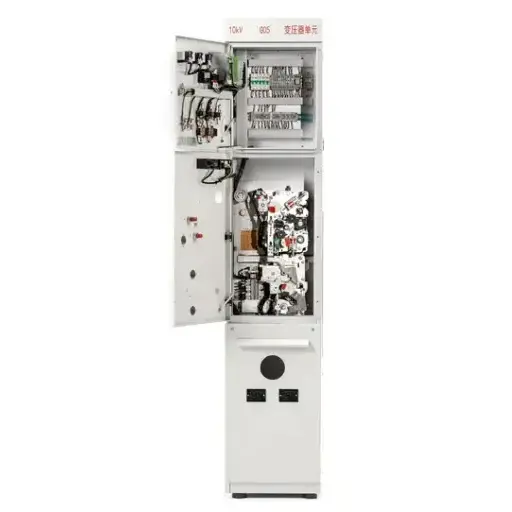

RMU MV HV ізольована панель розподільного пристрою з VCB

Що це?

RMU MV HV ізольована панель розподільчого пристрою з VCB – це зібраний на заводі електричний розподільний пристрій у металевому корпусі, що поєднуєОсновний кільцевий блок (RMU)функціональність завдяки технології вакуумного автоматичного вимикача (VCB). RMU забезпечує конфігурацію кільцевої мережі — живлення може надходити в будь-якому напрямку, забезпечуючи безперервність живлення. VCB, розміщений у герметичному вакуумному переривнику, гасить дугу протягом мілісекунд у разі виникнення несправності.

RMU (Ring Main Unit) відноситься до компактного розподільного пристрою, розробленого для петльових електричних мереж. На відміну від радіальних розподільних систем, де одна несправність може вимкнути живлення для цілого навантаження, розташованого нижче за потоком, RMU дозволяє створити кільцеву конфігурацію: потужність може надходити з будь-якого напрямку. Коли виникає збій на одній ділянці, ви просто ізолюєте цю ділянку, тоді як решта мережі продовжує отримувати живлення від альтернативної мережі.

VCB (вакуумний вимикач) є серцем системи захисту цієї панелі. Усередині герметичного вакуумного вимикача автоматичний вимикач може гасити електричні дуги протягом мілісекунд у разі виникнення несправності. Оскільки всередині переривника немає повітря чи масла, дуга гаситься майже миттєво, мінімізуючи пошкодження наступного обладнання та подовжуючи термін служби контакту.

Ізоляційний розподільний пристрій середнього напруги вказує на те, що цей продукт працює в діапазоні від середньої до високої напруги (зазвичай від 12 кВ до 40,5 кВ) і використовує вдосконалену технологію ізоляції — або газ SF6, або твердий діелектрик — для ізоляції струмоведучих частин від навколишнього середовища.

Що це може зробити?

1. Контроль розподілу електроенергії – вмикайте/вимикайте схеми вручну або через SCADA

2. Захист від несправностей – переривання струмів короткого замикання до 31,5 кА

3. Ізоляція мережі – безпечно заземлюйте вихідні кабелі для обслуговування

Ця панель дозволяє комунальним службам, промисловим підприємствам і комерційним будівлям досягати майже нульового простою, зберігаючи при цьому абсолютну безпеку персоналу. Кожна ізольована панель розподільного пристрою RMU MV HV із VCB створена для роботи в найсуворіших умовах.

Параметр продукту (специфікація)

Особливості продукту та застосування

Ключові характеристики

Інтегрований захист VCB --- На відміну від стандартних RMU із запобіжниками, наша ізольована панель розподільчого пристрою RMU MV HV із VCB забезпечує повне номінальне переривання несправності. Вакуумний переривник не потребує обслуговування протягом усього терміну служби.

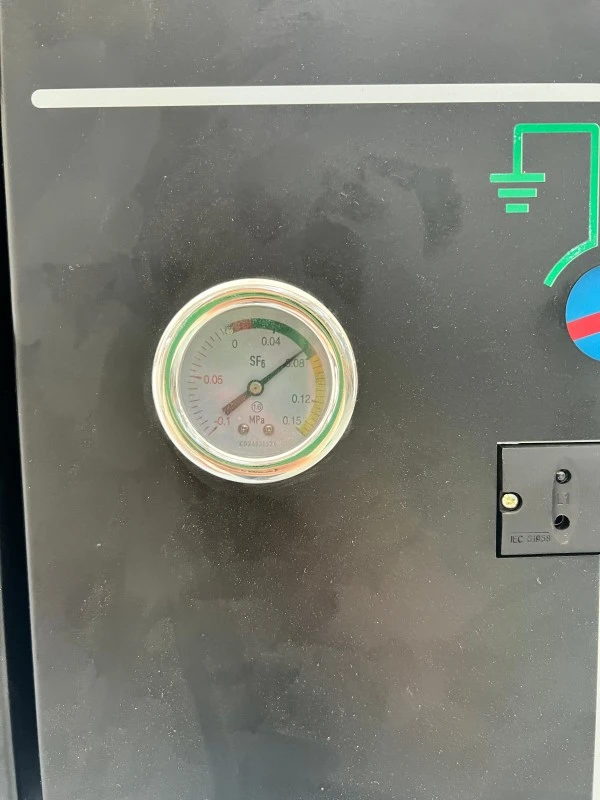

Герметичний ізоляційний резервуар SF6 --- Усі струмоведучі частини розміщені в резервуарі з нержавіючої сталі діаметром 3 мм з річним витоком <0,1%. Без очищення, без перевірки ізоляції, без впливу пилу чи соляного туману.

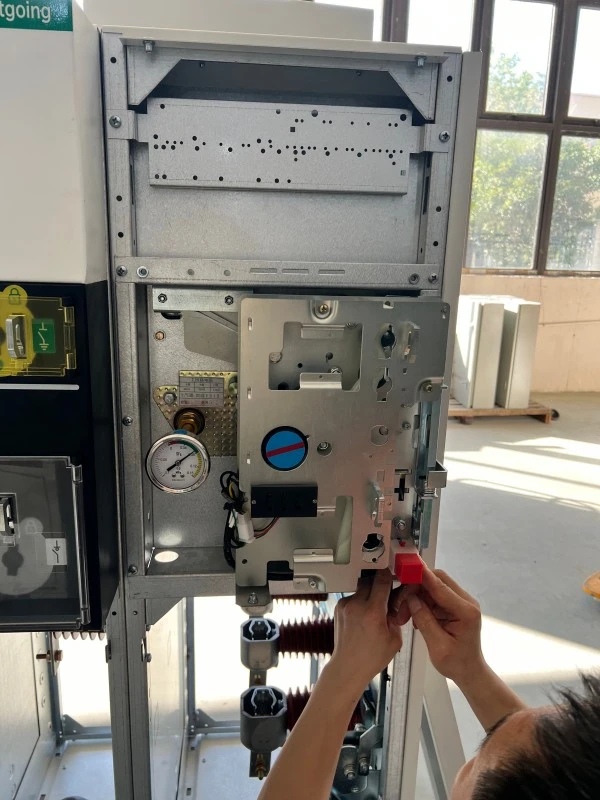

Трипозиційний вимикач-роз'єднувач пропонує положення підключення, роз'єднання та заземлення з механічним блокуванням для запобігання неправильній послідовності.

Стійкість до внутрішньої дуги --- Перевірено при 20 кА/1 с із скиданням тиску, що направляє гарячі гази від оператора.

Компактність --- Займає на 30-50% менше площі, ніж розподільні пристрої з повітряною ізоляцією, ідеально підходить для підстанцій з обмеженим простором.

Віддалений моніторинг --- Стандартні допоміжні контакти плюс додатковий зв'язок Modbus або IEC 61850.

Додатки

● Міський розподіл електроенергії (підвальні підстанції, комерційні комплекси)

● Вітряні та сонячні електростанції (витримує вібрацію, екстремальні температури)

● Промислові підприємства (сталеплавильні, цементні, нафтохімічні)

● Центри обробки даних (вимоги до безвідмовної роботи Tier III/IV)

● Тягові підстанції залізниці (системи 25 кВ)

● Видобуток корисних копалин (запилене, вологе середовище)

Функція Q&A

З: Чим VCB відрізняється від вимикача навантаження?

A: Вимикач навантаження перериває лише нормальні струми навантаження. VCB у цій ізольованій розподільчій панелі високої напруги RMU MV HV із VCB перериває струми пошкодження до 31,5 кА за мілісекунди, використовуючи вакуумний переривач без іонізуючого середовища.

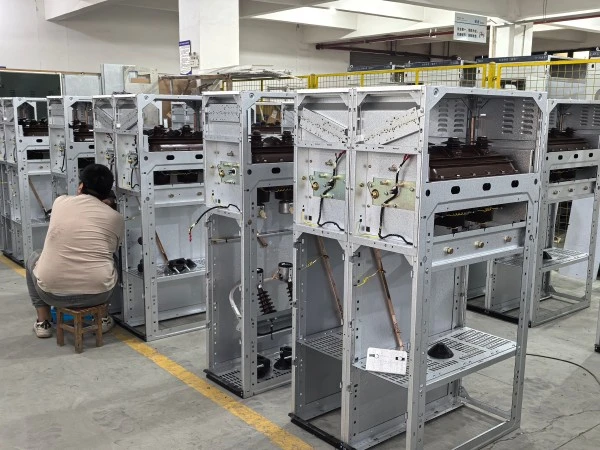

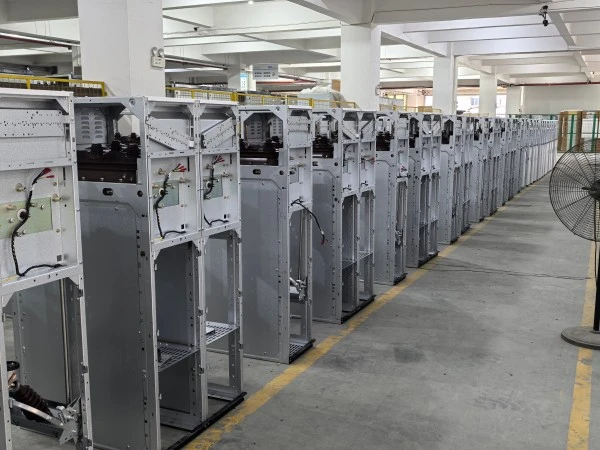

Деталі виробництва

Виробничий процес

● Виготовлення резервуарів --- лазерне різання з нержавіючої сталі 316L, зварювання роботом, рентгенівська перевірка, випробування під тиском 0,4 МПа протягом 24 годин.

● Збірка вакуумного переривника --- Кожен переривник проходить випробування високою напругою змінного струму 70 кВ і вимірювання контактного опору.

● Обробка елегазу --- резервуар відкачують до <10 Па, потім заповнюють газом елегаз (>99,97% чистоти, точка роси <-50°C). Галогенний сніффер перевіряє всі ущільнення.

● Тестування --- Випробування на механічну міцність (1000 циклів), діелектрик (70 кВ/1 хв), частковий розряд (<5 пКл) і внутрішню дугу (20 кА/1 с).

Гарантія якості та сертифікати

Чому варто вибрати Lugao Power?

RMU з VCB проти RMU із Fuse

Загалом, VCB RMU рекомендовано для систем розподілу електроенергії середньої та великої потужності, які потребують частих перемикань, розширеного захисту та віддаленого моніторингу. Запобіжники RMU є економічно ефективним рішенням для захисту трансформаторів і невеликих розподільних мереж із відносно стабільним навантаженням.

Упаковка, доставка та післяпродажне обслуговування

Упаковка

1. Внутрішня плівка VCI + підкладка з пінопласту + фанерний ящик 9 мм

2. Тиск SF6 знижено до 0,05 МПа для транспортування

Післяпродажне обслуговування та гарантія

1. Гарантійний термін: 12 місяців з моменту введення в експлуатацію або 18 місяців з моменту відвантаження, залежно від того, що настане раніше.

2. Покриття: дефекти матеріалу/виготовлення, заправка SF6 для витоків >0,5%/рік, втрати вакууму VCB.

3. Винятки: неправильне встановлення, форс-мажорні обставини, несанкціонована модифікація, витратні матеріали.

Послуги:

1. Безкоштовне дистанційне усунення несправностей (відповідь 24 години)

2. Відправка запчастин протягом 48 годин (регіональні склади)

3. Доступна розширена гарантія (2, 3 або 5 років)

Часті запитання

Q1: Чи можете ви надати звіти про тестування типу та FAT?

A: Так. Доступні протоколи випробувань типу IEC. Заводські приймальні випробування на нашому заводі в Чжецзяні вітаються. Перевірка третьою стороною (SGS, BV) доступна за рахунок клієнта.

Q2: Як розглядаються гарантійні претензії на міжнародному рівні?

В: Надішліть фото/відео електронною поштою на адресуlugaoteam@lugaoelectric.com. Дистанційна діагностика протягом 24 годин. Для дефектів, які покриваються страховкою, ми безкоштовно надішлемо замінні частини.

Q3: Який очікуваний термін служби цієї ізольованої панелі розподільного пристрою RMU MV HV з VCB?

A: Елегазовий бак і збірні шини: 30 років. Переривник VCB: 10 000 операцій або 30 років. Капітальний ремонт механізму: 15-20 років. Загальний термін служби: 25-30 років при належному обслуговуванні.

Q4: Які умови оплати ви приймаєте?

A: Клієнти, які вперше: 30% T/T заздалегідь, 70% перед відправленням. Постійні клієнти: 20% T/T + 80% проти копії B/L. Акредитив на виставці приймається.

Q5: Чи можна використовувати RMU MV HV ізольовану панель розподільного пристрою з VCB на великій висоті?

A: Стандартний дизайн ≤2000 м. Висотна версія (збільшений шлях повзучості, вищий тиск елегазу) доступна для висот до 3500 м. Індивідуальний інженер для >3500м.
