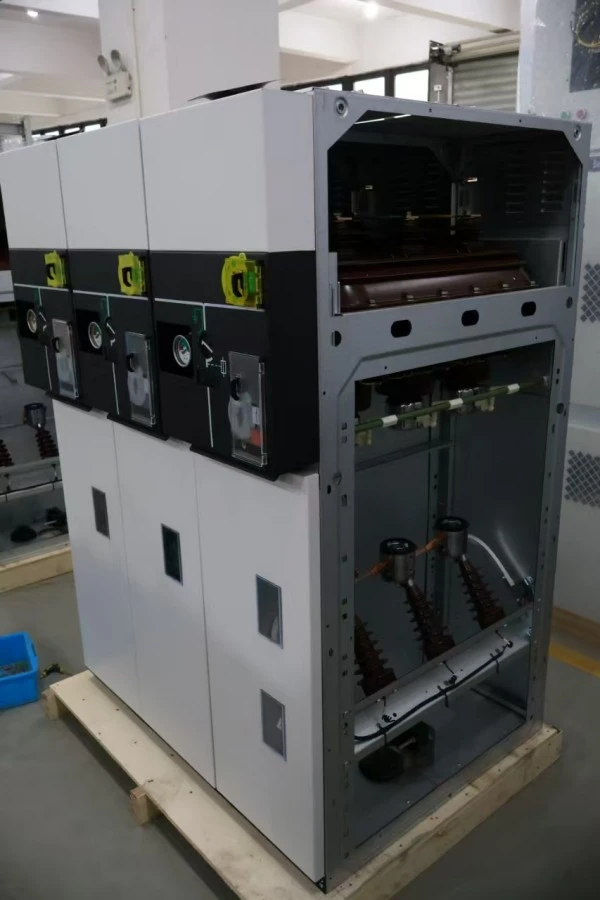

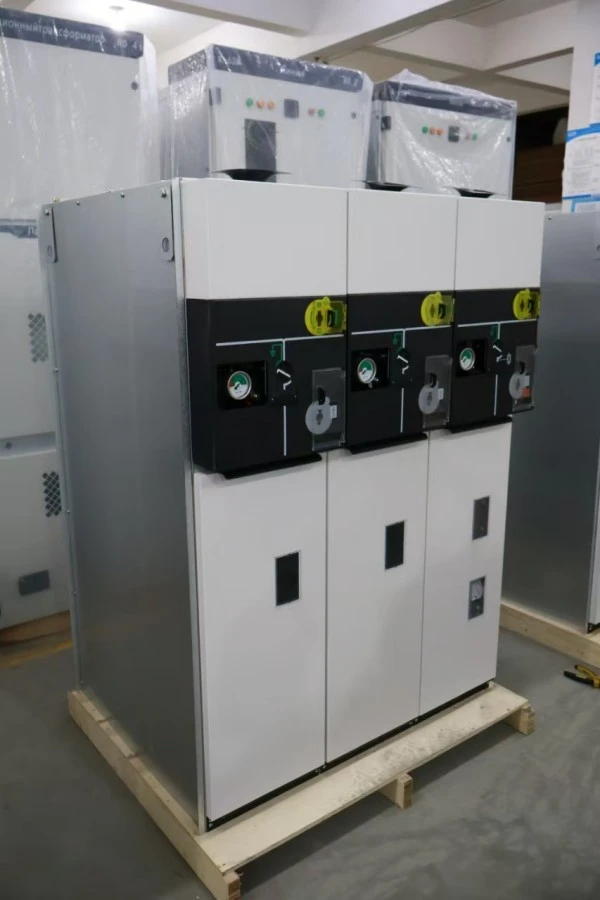

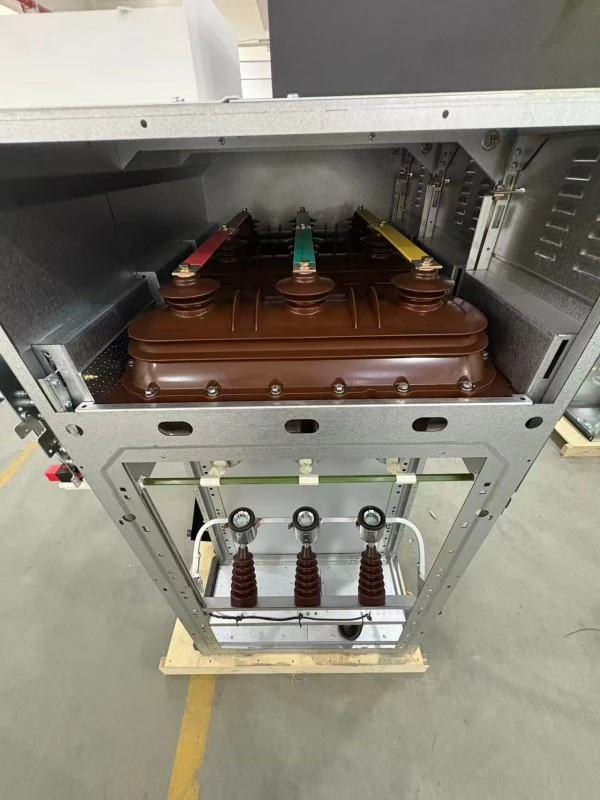

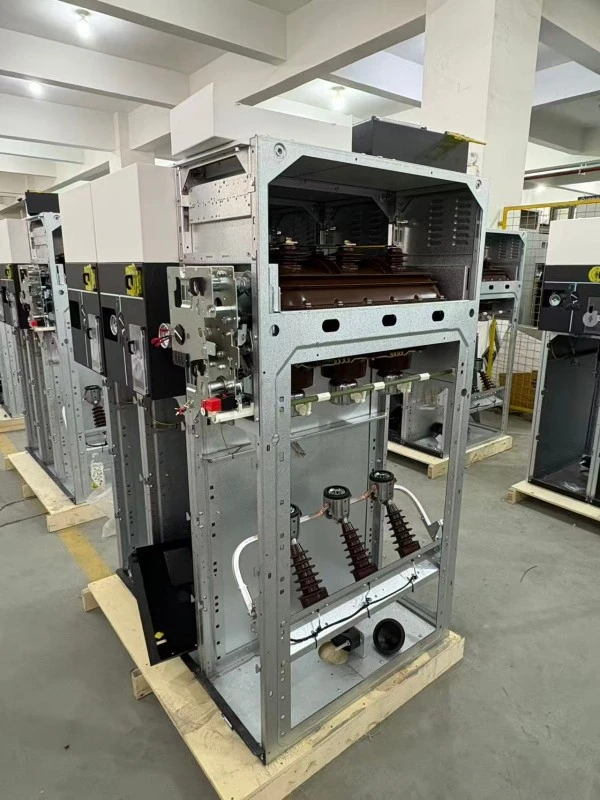

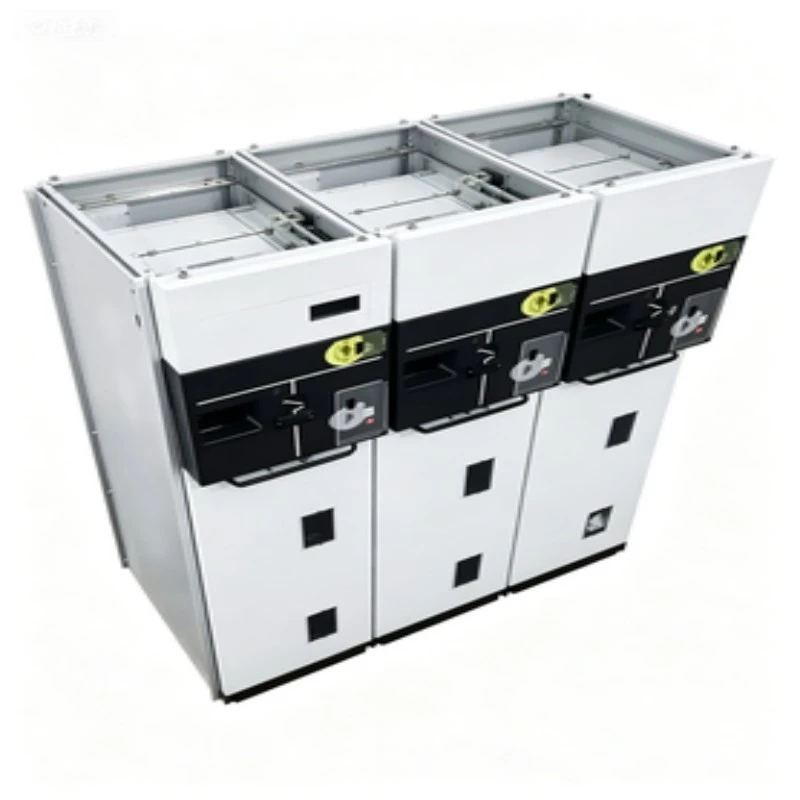

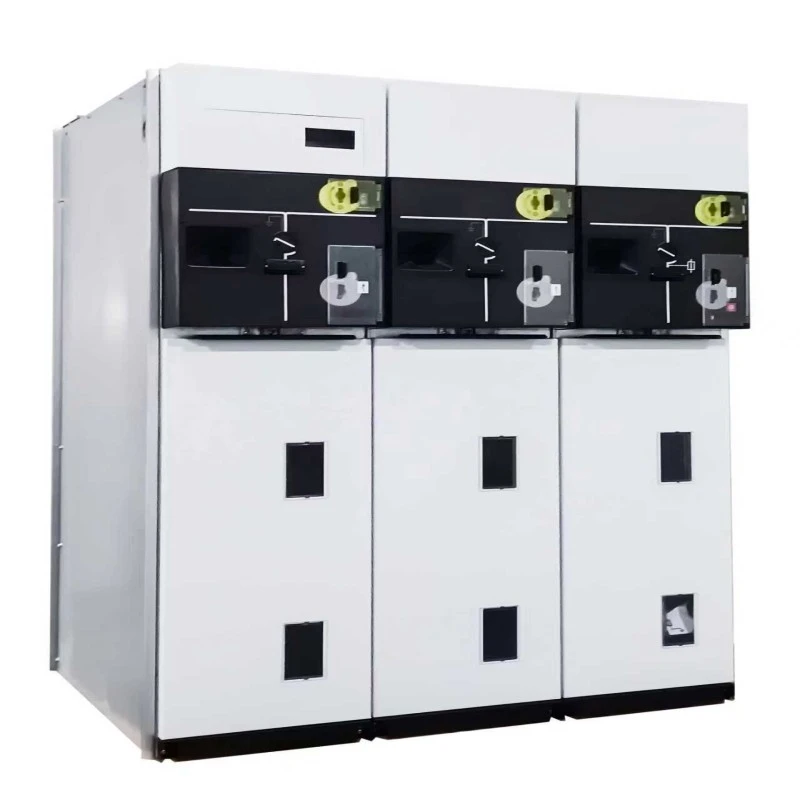

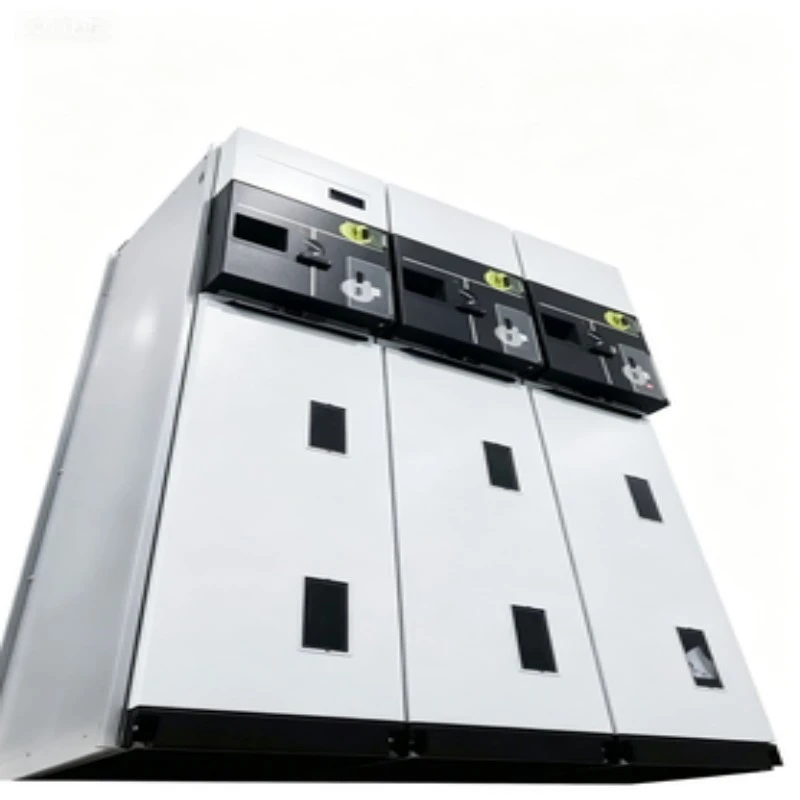

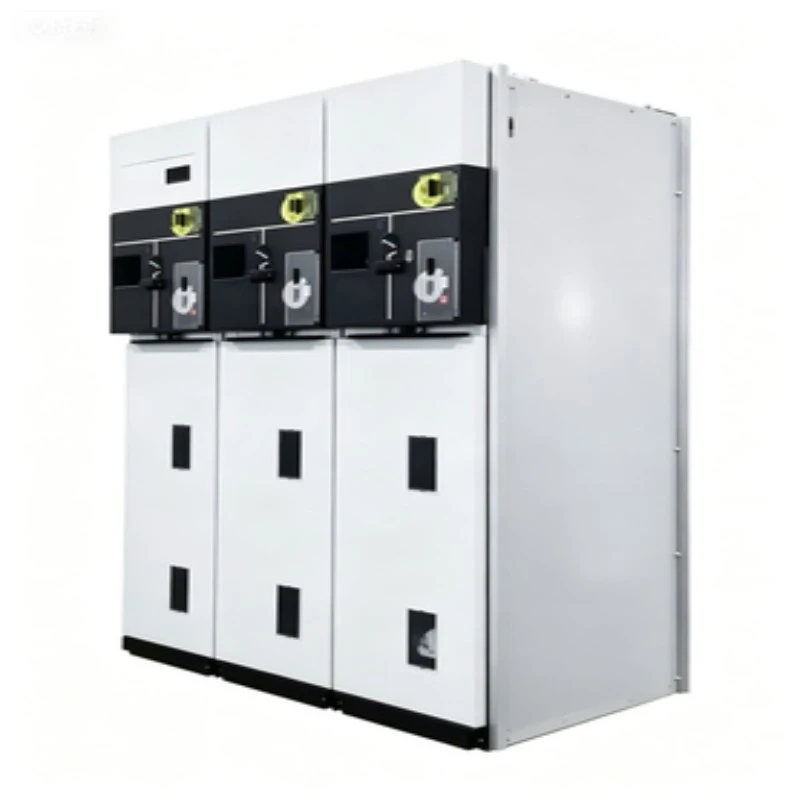

Кільцевий основний блок Sf6 Висувний розподільний пристрій

Що таке висувний розподільний пристрій кільцевої головної елегазової мережі?

Theрозподільні пристроїце розподільний пристрій заводського монтажу в металевому корпусі з елегазовою ізоляцією, призначений для кільцевих мереж середньої напруги (до 24 кВ/36 кВ). На відміну від фіксованого типуRMU, ця висувна версія оснащена знімними комутаційними пристроями, встановленими на вантажівці --- як правило, це вакуумний автоматичний вимикач або елегазовий вимикач навантаження, який можна фізично витягнути з корпусу для обслуговування, огляду або заміни без знеструмлення всієї шини.

Що воно може зробити?

Цей висувний розподільний пристрій кільцевого основного блоку SF6 виконує три важливі функції розподілу електроенергії:

1. Кільцеве мережеве підключення --- Підключає вхідні фідери з двох напрямків, забезпечуючи резервне джерело живлення.

2. Захист трансформатора --- Вмикає та захищає розподільні трансформатори потужністю до 2500 кВА за допомогою вбудованих запобіжників або автоматичного вимикача.

3. Ізоляція для технічного обслуговування --- Висувний механізм забезпечує видимий розривний зазор, забезпечуючи абсолютну безпеку для персоналу, що працює нижче.

4. Переривання несправності --- Перериває струми короткого замикання до 25 кА.

5. Тестування та заземлення кабелю --- Перемикач заземлення та тестові порти кабелю забезпечують безпечну роботу кабелю.

Кожен розподільний пристрій SF6 RMU від Lugao Power відповідає стандарту IEC 62271-200, пропонуючи як можливість вмикання/вимикання навантаження, так і витримку струму пошкодження в компактному розмірі (шириною всього 450 мм на панель).

Параметр продукту (специфікація)

Примітка: технічні параметри можуть відрізнятися залежно від обраної конфігурації. Будь ласка, зв'яжіться з Lugao Power, щоб отримати остаточний аркуш технічних даних.

Особливості продукту та застосування

Питання та відповіді щодо функції – розуміння переваги вилучення

Q1: Чим висувний дизайн кращий за фіксований RMU?

A: Стаціонарний RMU вимагає повного знеструмлення панелі для обслуговування розподільного пристрою. З висувним розподільним пристроєм Ring Main Unit sf6 ви просто розгортаєте комутаційний модуль у положення «відключено» або «тест». Шина залишається під напругою, а подальші ланцюги можна безпечно обслуговувати. Час простою скорочується з годин до хвилин.

Q2: Як я знаю, що знімна вантажівка знаходиться в правильному положенні?

A: Конструкція Lugao Power включає три окремі механічні позиції --- підключено, тестування та відключено --- кожна з тактильним зворотним зв'язком, візуальними індикаторами на вантажівці та допоміжними контактами для дистанційного моніторингу SCADA. Захисна шторка автоматично закриває фіксовані контакти, коли вантажівка виведена.

Q3: Чи елегаз не потребує обслуговування в цій висувній конструкції?

A: Так. Резервуар SF6 герметичний на весь термін служби (≥30 років за нормальних умов). Висувний механізм розташований у відсіку низької напруги або передній частині вантажівки, а не всередині бензобака. Таким чином, зняття перемикача не порушує тиск елегазу або діелектричну цілісність. Це ключова відмінність головного блоку висувного кільця SF6.

Q4: Чи підтримує цей RMU дистанційне керування?

A: Так. Висувні вантажівки можуть бути оснащені моторизованими механізмами та датчиками зворотного зв’язку, що дозволяє повністю дистанційно вставляти/витягувати стелажі – сумісно з повідомленнями IEC 61850 GOOSE.

Відповідне застосування для розподільних пристроїв з елегазовою ізоляцією

Деталі виробництва

Кожен висувний розподільний пристрій Ring Main Unit sf6 виготовляється на нашому сертифікованому підприємстві ISO 9001 із спеціальними складальними лініями для фіксованих і висувних варіантів.

Основні етапи виробництва:

1. Виготовлення бака --- 3 мм нержавіюча сталь, роботизоване лазерне зварювання, 100% тест на витік гелієм (швидкість витоку <1×10⁻⁶ мбар·л/с).

2. Обробка елегазу --- Вакуумне заповнення з точкою роси ≤ -50 °C, тиск відкалібрований за еталонною температурою 20 °C.

3. Знімний вузол вантажівки --- прецизійні напрямні, антифрикційні ролики, первинні контакти, що самовирівнюються (посріблена мідь, товщина 12 мкм).

4. Налаштування блокування --- Кожен блок проходить 200 циклів вставлення/витягання для перевірки механічних блокувань.

5. Випробування на високу напругу --- Витримка частоти живлення: 42 кВ/1 хв (блоки 12 кВ); частковий розряд <5pC при 1,2Ur.

6. Тест на підвищення температури --- При номінальному струмі 1,1 × усі точки в стандартних межах.

7. Унікальний серійний номер --- вигравіруваний як на корпусі, так і на знімній вантажівці для повного відстеження.

Пункти контролю якості

Упаковка

Кожна висувна панель розподільного пристрою Ring Main Unit sf6 упаковується окремо для експорту:

Маркування на ящику:

1. «Наповнений газом SF6 – не кидайте»

2. «Висувна вантажівка всередині – поводьтеся обережно»

3. Центр ваги, точки підйому, крихкі етикетки

Висувний візок транспортується всередині панелі (у від’єднаному положенні), щоб запобігти пошкодженню. Для замовлень з декількома вантажівками доступна додаткова окрема упаковка.

Післяпродажне обслуговування та гарантія

Гарантійний термін:

12 місяців з дати введення в експлуатацію або 18 місяців з дати відвантаження (залежно від того, що настане раніше).

Що покривається:

1. Усі механічні частини, включаючи висувну вантажівку, блокування, жалюзі

2. Газова система SF6 (за винятком поповнення газу через витік клієнта)

3. Первинні та вторинні контакти

4. Механізм заземлення

Що не покривається:

1. Пошкодження під час неправильного вилучення/вставлення

2. Модифікації зовнішньої проводки

3. Стихійні явища (повінь, блискавка)

4. Витратні матеріали (запобіжники, контрольні лампи)

Сервісні зобов'язання:

1. Відповідь на технічний запит: протягом 2 годин (робочих днів)

2. Відправка запчастин: протягом 24 годин

3. Віддалене усунення несправностей: безкоштовна підтримка відеодзвінків

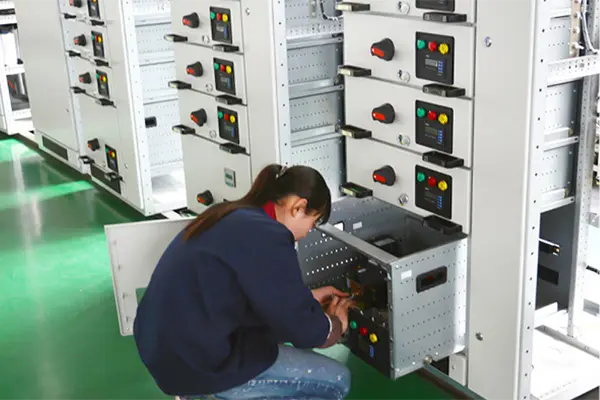

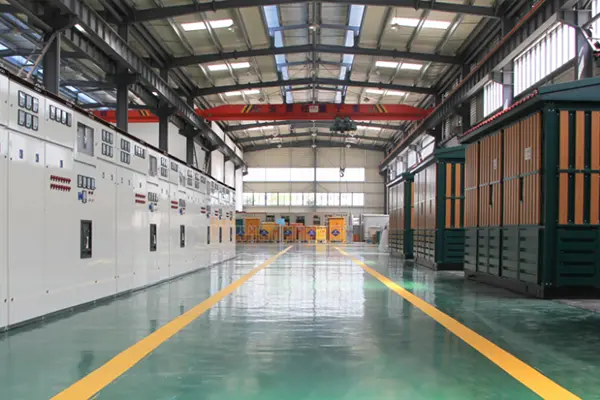

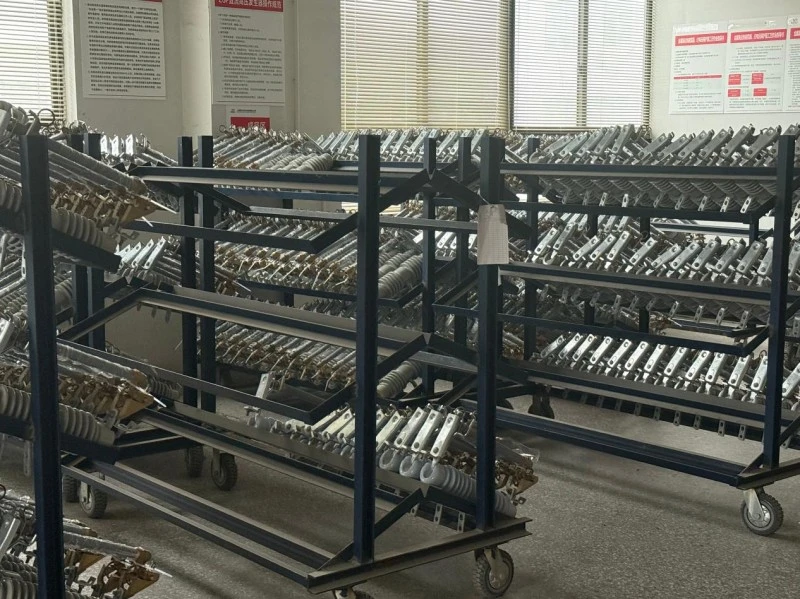

Виробництво та контроль якості

Lugao Power Co., Ltd. спеціалізується на дослідженні та розробці та виробництві обладнання для передачі та розподілу електроенергії високої, середньої та низької напруги, включаючи трансформатори,розподільні пристрої, автоматичні вимикачі, роз’єднувачі та супутні електротехнічні вироби.

Завдяки власним можливостям виробництва, проектування та тестування Lugao Power надає індивідуальні рішення OEM/ODM і комплексні рішення для розподілу електроенергії для комунальних підприємств, промислових об’єктів, проектів з відновлюваної енергетики та інфраструктурних застосувань по всьому світу.
