Чому контроль часткового розряду є критичним у трансформаторній підстанції коробкового типу?

У компактній коробчастій трансформаторній підстанції, встановленої в житловому районі, іноді можна почути слабке потріскування біля високовольтного відсіку. Більшість перехожих цього не помітять. Але для кваліфікованого інженера з технічного обслуговування цей звук є попередженням: частковий розряд. Частковий розряд — це локалізований електричний розряд, який не покриває повністю ізоляцію між провідниками. Це ознака погіршення ізоляції, і якщо її не контролювати, вона поступово руйнуватиме ізоляцію, доки не відбудеться її повний розрив. В акоробчаста трансформаторна підстанція, коли обладнання міститься в компактному герметичному корпусі, частковий розряд є особливо небезпечним. Замкнутий простір ускладнює перевірку, а наслідки збою дуже важкі: пожежа, вибух, відключення електроенергії в цілих кварталах.

У цій статті пояснюється, чому контроль часткового розряду є критичним у коробкових трансформаторних підстанціях. Ми вивчимо причини часткового розряду, умови, які роблять коробчасті підстанції особливо вразливими, методи, що використовуються для виявлення та моніторингу часткового розряду, а також методи проектування та виробництва, які запобігають цьому. Ми також надамо детальні технічні характеристики для наших коробкових трансформаторних підстанцій з нашого заводу за адресоюLugao Power Co., Ltd.,виділення особливостей, які забезпечують надійну ізоляційну роботу. Незалежно від того, чи є ви інженером комунального господарства, менеджером об’єкта чи фахівцем із закупівель, ця стаття надасть вам технічні знання, необхідні для розуміння та вирішення проблеми часткового розряду на компактних підстанціях.

Зміст

• 1. Що таке частковий розряд і чому він виникає?
• 2. Чому трансформаторні підстанції коробчастого типу особливо вразливі?
• 3. Які наслідки неконтрольованого часткового розряду?
• 4. Як виявляється та контролюється частковий розряд?
• 5. Які методи розробки та виробництва запобігають частковому розряду?
• 6. Які ключові технічні характеристики нашої коробчатої трансформаторної підстанції?
• 7. Часті запитання (FAQ)
• 8. Висновок

1. Що таке частковий розряд і чому він виникає?

Частковий розряд — це локалізований електричний розряд, який виникає в системі ізоляції, але не повністю перекриває проміжок між двома провідниками. Це часткове руйнування ізоляції, що відбувається в слабкій точці. Розряд зазвичай є невеликою іскрою або серією іскор, які виникають у порожнечі, тріщині або вздовж поверхні ізоляції. Частковий розряд може відбуватися в твердій ізоляції, в рідкій ізоляції або в газовій ізоляції. Це ознака дефекту або концентрації напруги в системі ізоляції. Сам по собі розряд не викликає негайної поломки, але він генерує тепло, хімічні побічні продукти та механічну ерозію, які поступово погіршують ізоляцію. Згодом ізоляція слабшає до повного руйнування.

Причини часткового розряду можна згрупувати в три категорії: дефекти ізоляційного матеріалу, дефекти виробничого процесу та дефекти, що виникають під час експлуатації. Дефекти ізоляційного матеріалу включають порожнечі, забруднення та невідповідність діелектричних властивостей. Дефекти у процесі виробництва включають погане просочення, неповне затвердіння та пошкодження під час складання. Дефекти, які виникають під час експлуатації, включають термічне старіння, механічні навантаження та потрапляння вологи. У трансформаторній підстанції коробчастого типу можуть виникнути всі три категорії дефектів. Компактна конструкція, герметичний корпус і висока електрична напруга в невеликому просторі створюють умови, сприятливі для часткового розряду. У таблиці нижче наведено загальні причини часткового розряду та умови, які сприяють цьому.

У Lugao Power Co., Ltd. ми розуміємо причини часткового розряду та розробляємо коробкові трансформаторні підстанції, щоб мінімізувати ризик. Ми використовуємо високоякісні ізоляційні матеріали, дотримуємося суворих виробничих процесів і перевіряємо кожен пристрій на частковий розряд, перш ніж він покине наш завод.

2. Чому трансформаторні підстанції коробчастого типу особливо вразливі?

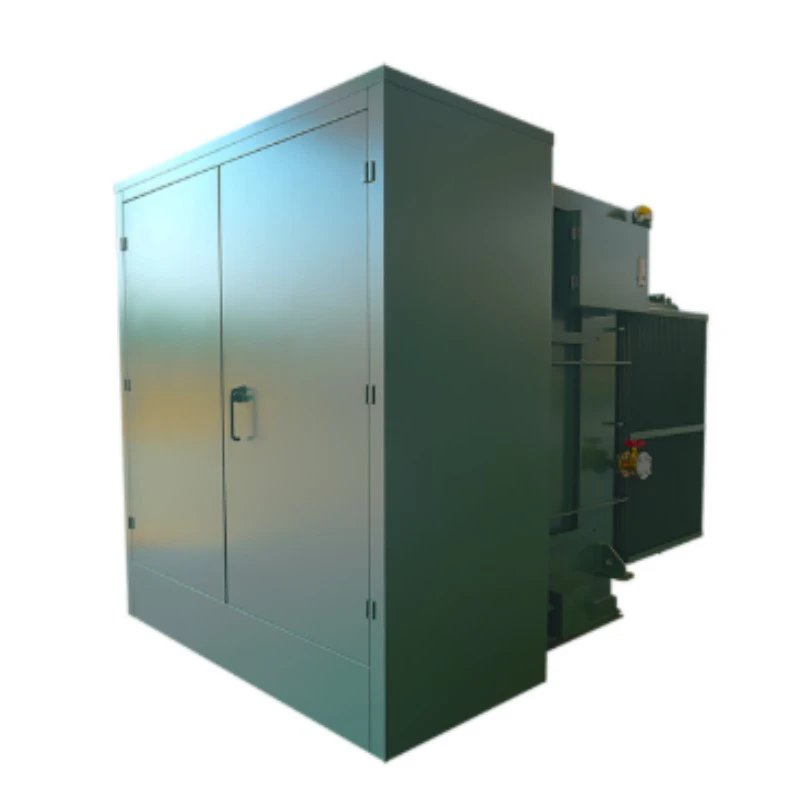

Коробкові трансформаторні підстанції — це компактні збірні блоки, в яких в одному корпусі розміщуються трансформатор, високовольтний розподільний пристрій, низьковольтне розподільне обладнання та системи керування. Вони широко використовуються в житлових районах, комерційних забудовах і індустріальних парках, оскільки вони компактні, прості в установці та естетично ненав'язливі. Однак їх компактний дизайн і герметична конструкція створюють певні проблеми для контролю часткового розряду. Першою проблемою є висока електрична напруга. У компактній підстанції відстані між провідниками і заземленими частинами зменшені, що збільшує напруженість електричного поля. Більш висока напруженість електричного поля збільшує ймовірність часткового розряду, особливо в точках геометричних розривів, таких як гострі краї, кути та виступи. Другий виклик – обмежене середовище. Герметичний корпус утримує тепло та вологу, що може прискорити старіння ізоляції та частковий розряд. Третя проблема - складність перевірки та обслуговування. Оскільки обладнання закрите, важко візуально перевірити ізоляцію на ознаки деградації. Це означає, що частковий розряд може залишатися непоміченим протягом тривалого часу, що призводить до несподіваних збоїв.

У таблиці нижче наведено конкретні уразливості коробчатих трансформаторних підстанцій порівняно зі звичайними відкритими підстанціями.

На нашому заводі ми усуваємо ці вразливості шляхом ретельного проектування. Ми використовуємо оптимізований розподіл електричного поля, ефективне керування температурою та надійний контроль вологи, щоб мінімізувати ризик часткового розряду. Ми також інтегруємо системи моніторингу часткових розрядів у наші підстанції, щоб забезпечити раннє попередження про погіршення ізоляції.

3. Які наслідки неконтрольованого часткового розряду?

Наслідки неконтрольованого часткового розряду в коробчастій трансформаторній підстанції можуть бути тяжкими. Частковий розряд - прогресуюче явище. Він починається як невеликий локалізований розряд, який поступово руйнує ізоляцію. Ерозія створює провідний шлях, який зрештою призводить до повного руйнування, відомого як спалах. Спалах на трансформаторній підстанції може спричинити вибух, пожежу та повну втрату обладнання. Наслідки виходять за межі самої підстанції. Збій може призвести до відключення електроенергії на всій території, яку обслуговує підстанція, вплинувши на будинки, підприємства та критичну інфраструктуру. Вартість ремонту або заміни може бути значною, а вартість втрати доходу та продуктивності може бути ще вищою. У наведеній нижче таблиці підсумовано розвиток часткового розряду та наслідки на кожній стадії.

У Lugao Power Co., Ltd. ми серйозно ставимося до загрози часткового розряду. Наші коробкові трансформаторні підстанції розроблені та перевірені, щоб мінімізувати ризик часткового розряду та забезпечити надійну роботу протягом усього терміну служби. Ми також пропонуємо системи моніторингу часткового розряду, які забезпечують раннє попередження про погіршення ізоляції, що дозволяє планувати технічне обслуговування до того, як станеться збій.

4. Як виявляється та контролюється частковий розряд?

Частковий розряд можна виявити різними методами, кожен з яких має свої переваги та обмеження. Найпоширенішими методами є електричне виявлення, акустичне виявлення та хімічне виявлення. Електричне виявлення вимірює високочастотні імпульси струму, які генеруються частковим розрядом. Цей метод є високочутливим і може виявити дуже невеликі розряди. Зазвичай він використовується для онлайн-моніторингу, коли датчики стаціонарно встановлені на обладнанні. Акустичне виявлення використовує ультразвукові датчики для виявлення звукових хвиль, створених частковим розрядом. Цей метод корисний для визначення джерела розряду. Хімічне виявлення аналізує побічні продукти часткового розряду, такі як озон або оксиди азоту, у газі, що оточує обладнання. Цей метод є менш чутливим, але може забезпечити просту індикацію активності виділень. У таблиці нижче порівнюються різні методи виявлення.

На нашому заводі ми використовуємо електричні методи виявлення для тестування наших коробкових трансформаторних підстанцій під час виробництва. Ми також пропонуємо додаткові системи онлайн-моніторингу, які можна інтегрувати в підстанцію для забезпечення постійного моніторингу часткових розрядів. Ці системи використовують датчики HFCT для виявлення активності розряду та подають сигнал тривоги, якщо рівень перевищує попередньо встановлений поріг. Це дозволяє оператору вжити коригувальні дії до того, як станеться збій.

5. Які методи розробки та виробництва запобігають частковому розряду?

Запобігання частковим розрядам на трансформаторних підстанціях коробкового типу вимагає поєднання ретельного проектування, високоякісних матеріалів і суворих виробничих процесів. Конструкція повинна забезпечувати рівномірний розподіл електричного поля та відсутність точок сильного напруження. Це досягається шляхом використання заокруглених провідників, уникаючи гострих країв і дотримуючись достатніх зазорів. Ізоляційні матеріали не повинні містити пустот і забруднень. Виробничий процес повинен забезпечити належне просочення і затвердіння ізоляції. У наведеній нижче таблиці наведено основні методи розробки та виробництва, які запобігають частковій розрядці.

На нашому заводі ми впроваджуємо всі ці практики у виробництво нашої продукції коробчастої трансформаторної підстанції. Ми використовуємо вакуумне лиття для наших епоксидних компонентів, щоб усунути пустоти та забезпечити однорідну структуру ізоляції. Ми контролюємо вологість у нашій виробничій зоні, щоб запобігти накопиченню вологи в ізоляції. І ми перевіряємо кожну підстанцію на частковий розряд перед тим, як вона покине наш завод. Наше тестування проводиться відповідно до IEC 62271-200 та інших відповідних стандартів, і ми надаємо звіти про випробування кожного пристрою.

6. Які ключові технічні характеристики нашої коробчатої трансформаторної підстанції?

У наступній таблиці наведені основні технічні характеристики наших коробчатих трансформаторних підстанцій. Ці специфікації розроблені для забезпечення надійної роботи та мінімального ризику часткового розряду в найвимогливіших додатках.

У Lugao Power Co., Ltd. ми виробляємо коробкові трансформаторні підстанції, які відповідають цим і іншим специфікаціям. Ми можемо налаштувати підстанцію відповідно до конкретних вимог проекту, включаючи спеціальні напруги, спеціальні рівні захисту та спеціальні системи моніторингу. Наша фабрика має досвід і обладнання для виробництва високоякісних підстанцій для найвибагливіших застосувань.

7. Часті запитання (FAQ)

Питання 1: Який прийнятний рівень часткового розряду для коробкової трансформаторної підстанції?

Відповідь: допустимий рівень часткового розряду залежить від класу напруги та відповідних стандартів. Для коробчатої підстанції 12 кВ типова вимога становить менше 5 пКл при номінальній напрузі в 1,1 раза. Для вищої напруги вимога може бути меншою за 10 пКл. У Lugao Power Co., Ltd. наші підстанції перевіряються на відповідність або перевищення цих вимог, і ми надаємо звіти про випробування з кожним блоком.

Питання 2: Як часто слід проводити перевірку часткового розряду?

Відповідь: Випробування часткового розряду необхідно проводити під час виробництва, під час введення в експлуатацію та періодично під час експлуатації. Для онлайн-моніторингу рекомендується постійний моніторинг критичних підстанцій. Для періодичного тестування ми рекомендуємо щорічне тестування для більшості програм. Частота може бути збільшена для старих підстанцій або підстанцій з історією проблем із частковим розрядом.

Питання 3: Що викликає частковий розряд на коробчастій трансформаторній підстанції?

Відповідь: Частковий розряд спричинений дефектами в системі ізоляції, такими як порожнечі, забруднення або пошкодження. Ці дефекти можуть бути введені під час виробництва або можуть розвинутися під час експлуатації внаслідок термічного старіння, механічного впливу або проникнення вологи. Компактна конструкція та герметичний корпус коробчатої підстанції можуть підвищити ризик часткового розряду через збільшення електричної напруги та утримання вологи.

Питання 4: Чи можна відремонтувати частковий розряд, чи потрібно замінити підстанцію?

Відповідь: У деяких випадках частковий розряд можна усунути шляхом заміни пошкодженого ізоляції. Однак, якщо розряд спричинив значне погіршення, можливо, доведеться замінити всю підстанцію. Найкращий підхід полягає в тому, щоб виявити частковий розряд на ранній стадії, до того, як станеться значне пошкодження, і вжити заходів для виправлення. На нашому заводі ми пропонуємо послуги з ремонту та заміни наших коробкових трансформаторних підстанцій.

Запитання 5: Яка різниця між частковим розрядом і коронним розрядом?

Відповідь: Частковий розряд і коронний розряд є спорідненими явищами. Коронний розряд — це тип часткового розряду, який виникає на поверхні провідника в газі або рідині. Характеризується видимим світінням і шиплячим звуком. Частковий розряд — це ширший термін, який включає коронний розряд, а також розряд, що виникає в пустотах або вздовж поверхонь твердої ізоляції. У контексті коробчатої трансформаторної підстанції частковий розряд є більш релевантним терміном, оскільки він включає розряд у твердій ізоляції, що є головною проблемою.

8. Висновок

Контроль часткового розряду має вирішальне значення для коробчатих трансформаторних підстанцій, оскільки компактна конструкція та герметичний корпус створюють умови, сприятливі для погіршення ізоляції. Неконтрольований частковий розряд може призвести до повного виходу з ладу, спричинивши пожежу, вибух та перебої в електропостачанні. Запобігання частковим розрядам вимагає поєднання ретельного проектування, високоякісних матеріалів і суворих виробничих процесів. Це також вимагає ефективного виявлення та моніторингу, щоб визначити ранні ознаки деградації та вжити коригувальних заходів до того, як станеться збій. Наша фабрика Lugao Power Co., Ltd. займається виробництвом коробчатих трансформаторних підстанцій, які відповідають найвищим стандартам надійності ізоляції. Ми використовуємо вакуумну епоксидну ізоляцію, оптимізовану конструкцію електричного поля та суворі випробування часткового розряду, щоб гарантувати надійну роботу наших підстанцій протягом усього терміну служби.

Якщо ви проектуєте нову підстанцію, модернізуєте існуючу або шукаєте надійного партнера для свого наступного проекту, ми запрошуємо вас зв’язатися з нашою технічною командою, щоб обговорити ваші вимоги. Ми можемо надати детальні технічні характеристики продукту, звіти про випробування часткового розряду та підтримку програм. Наша відданість якості та задоволеності клієнтів зробила нас надійним партнером для проектів з розподілу електроенергії по всьому світу.

Зверніться до Lugao Power Co., Ltd. сьогодніщоб обговорити ваші вимоги до коробкової трансформаторної підстанції та дізнатися, як наші продукти можуть забезпечити надійну роботу вашої системи розподілу електроенергії без часткових розрядів.
