Чому масляний трансформатор є робочою конячкою енергосистем комунального масштабу?

У серці кожного сучасного міста, промислового комплексу та регіональної електромережі панує тиша, гудіння, яке робить сучасне життя можливим. Цемасляний трансформатор— пристрій, настільки фундаментальний для роботи електричної мережі, що його всюдисущість зробила його майже невидимим для громадськості. Проте без цих робочих конячок передача електроенергії від електростанції до вашого будинку була б неможливим. Масляний трансформатор виконує просту, але важливу функцію: він підвищує напругу для ефективної передачі на великі відстані та знижує її для безпечного споживання. Але простота його функції суперечить надзвичайній інженерії, необхідній для того, щоб зробити його надійним, ефективним і довговічним протягом десятиліть.

Електромережі загального масштабу покладаються на масляні трансформатори з ряду вагомих причин: вони забезпечують виняткову надійність, ефективне управління температурою, відмінну діелектричну міцність і підтверджену історію довговічності. На відміну від сухих трансформаторів, які мають обмежену напругу та потужність, масляні трансформатори можуть витримувати величезні рівні потужності, необхідні для мережі. Їхня олива виконує подвійну функцію: вона одночасно є електричним ізолятором і охолоджувачем, що забезпечує роботу трансформатора на повну потужність без перегріву. У цій статті розглядатимуться технічні та економічні фактори, які роблять масляний трансформатор беззаперечною робочою конячкою енергомереж загального масштабу, аналізуючи його конструкцію, системи охолодження, надійність та економіку життєвого циклу.

Зміст

• 1. Що таке масляний трансформатор і як він працює?
• 2. Чому масляне охолодження краще для потужних застосувань?
• 3. Що робить масляні трансформатори винятково надійними?
• 4. Як масляний трансформатор забезпечує 30-40 років служби?
• 5. Які економічні переваги масляних трансформаторів?
• 6. Часті запитання (FAQ)
• 7. Висновок

1. Що таке масляний трансформатор і як він працює?

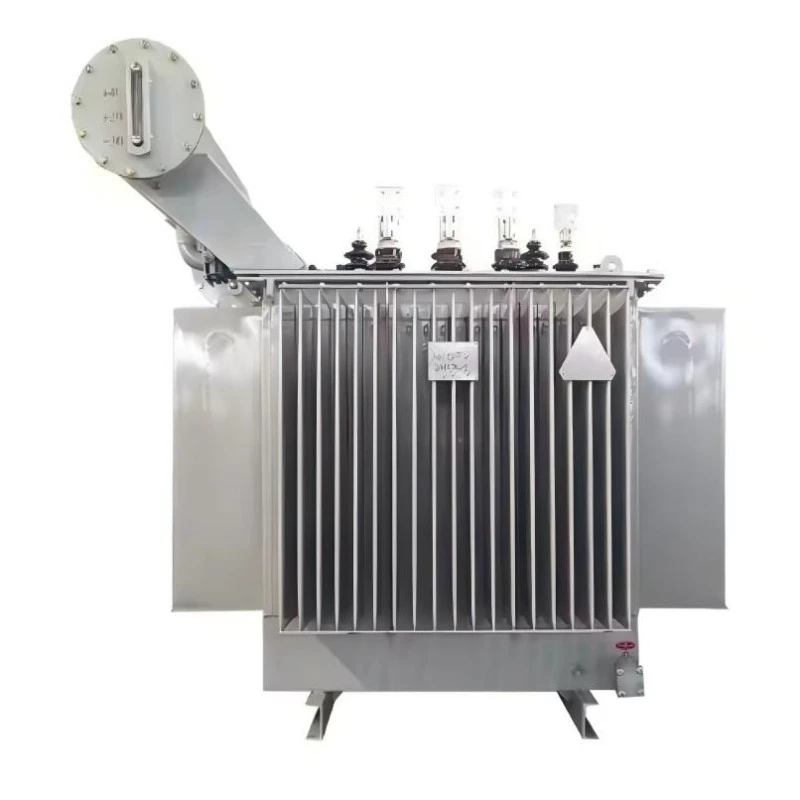

Масляний трансформатор - це тип трансформатора, в якому сердечник і обмотки занурені в резервуар, наповнений трансформаторним маслом. Олива є спеціально розробленою мінеральною оливою, яка одночасно є електроізолятором і охолоджувачем. Трансформатор працює за принципом електромагнітної індукції: змінний струм у первинній обмотці створює мінливий магнітний потік в осерді, який індукує напругу у вторинній обмотці. Коефіцієнт напруги визначається співвідношенням витків між первинною та вторинною обмотками. У типовій електромережі підвищувальний трансформатор підвищує напругу від рівня генератора (зазвичай 11-22 кВ) до рівнів передачі (115 кВ до 765 кВ), а понижуючий трансформатор знижує напругу від рівнів передачі до рівнів розподілу (4 кВ до 35 кВ).

Роль масла в трансформаторі двояка. По-перше, він забезпечує електричну ізоляцію між обмотками і баком, запобігаючи електричний пробій. Висока діелектрична міцність масла дозволяє трансформатору бути більш компактним, ніж він був би з повітряною ізоляцією. По-друге, масло виконує роль охолоджуючої рідини. Під час роботи трансформатора тепло утворюється в осерді та обмотках через втрати I²R (втрати міді), а також втрати на гістерезис і вихрові струми (втрати заліза). Масло поглинає це тепло і циркулює, передаючи його до стінок бака, де воно розсіюється в навколишнє повітря. Цей ефект охолодження необхідний для того, щоб трансформатор працював на повній номінальній потужності без перегріву.

Масляний трансформатор є домінуючою технологією для високовольтних і потужних застосувань. наLugao Power Co., Ltd., ми виробляємо масляні трансформатори, які відповідають найсуворішим міжнародним стандартам. Типові компоненти масляного зануреного трансформатора включають: сердечник (зазвичай виготовлений із кремнієвої сталі з орієнтованою зернистістю), обмотки (зазвичай мідні або алюмінієві), масляний бак, втулки (для підключення обмоток до зовнішнього контуру), розширювач (розширювальний бак для розширення мастила), сапун (щоб дозволити повітрю входити та виходити з розширювача) та систему охолодження (радіатори або вентилятори). Конструкція та конструкція цих компонентів мають вирішальне значення для продуктивності та довговічності трансформатора. Наша фабрика протягом десятиліть удосконалювала ці елементи конструкції, гарантуючи, що наш масляний трансформатор забезпечує надійну роботу в найвимогливіших додатках мережі.

2. Чому масляне охолодження краще для потужних застосувань?

Система охолодження трансформатора має вирішальне значення для його роботи. Коли трансформатор перетворює електричну енергію, частина втрачається у вигляді тепла. Це тепло необхідно відводити, щоб температура трансформатора не перевищувала його проектні межі. У масляному трансформаторі масло служить основним охолоджувачем. Висока теплопровідність і питома теплоємність олії дозволяють їй ефективно поглинати й відводити тепло від сердечника й обмоток. Процес охолодження відбувається за рахунок природної конвекції: коли масло нагрівається, воно стає менш щільним і піднімається, тоді як охолоджене масло опускається, щоб зайняти його місце. Це створює природну циркуляцію, яка розподіляє тепло по всьому трансформатору.

Існує кілька типів систем охолодження масляних трансформаторів:

• ONAN (Oil Natural, Air Natural):Це найпростіший тип охолодження, заснований на природній конвекції масла та природної конвекції повітря над поверхнею бака. Тепло передається від масла до стінок бака, а потім до навколишнього повітря. Охолодження ONAN підходить для менших трансформаторів.
• ONAF (нафтовий природний, повітряний форсований):Ця система використовує вентилятори, щоб нагнітати повітря над поверхнею резервуара та радіаторами, збільшуючи швидкість передачі тепла. Охолодження ONAF використовується для більших трансформаторів і може збільшити потужність трансформатора до 33%.
• OFAF (нафтовий, повітряний):У цій системі використовуються масляні насоси для циркуляції масла через радіатори та вентилятори, щоб нагнітати повітря над радіаторами. Охолодження OFAF використовується для найбільших трансформаторів, що забезпечує максимальну холодопродуктивність.
• ODAF (нафтовий напрямок, повітряні сили):Це найдосконаліша система охолодження, де масло направляється через обмотки насосами для забезпечення найбільш ефективного охолодження. Охолодження ODAF використовується для найбільших і найбільш навантажених трансформаторів.

Вибір системи охолодження залежить від потужності трансформатора, температури навколишнього середовища та профілю навантаження. Ефективність системи охолодження є критичним фактором у визначенні потужності трансформатора та його здатності справлятися з перевантаженнями. Трансформатор з високоефективною системою охолодження може працювати при більш високому коефіцієнті навантаження, не перевищуючи температурні межі. У Lugao Power Co., Ltd. ми розробляємо масляний трансформатор із системами охолодження, які оптимізовані для конкретного застосування, гарантуючи, що трансформатор може забезпечити повну номінальну потужність у найскладніших умовах.

У наступній таблиці наведено основні характеристики різних систем охолодження:

Здатність масла ефективно відводити тепло від сердечника та обмоток трансформатора є однією з ключових причин, чому масляний трансформатор є кращим вибором для застосування в комунальному масштабі. Масло також діє як амортизатор, поглинаючи механічну вібрацію та зменшуючи шум.

3. Що робить масляні трансформатори винятково надійними?

Надійність масляного трансформатора є наріжним каменем його домінування в електромережі. Вихід з ладу трансформатора є катастрофічною подією, що призводить до відключень електроенергії, дорогого ремонту та потенційної загрози безпеці. Конструкція та конструкція масляного трансформатора спеціально призначені для максимального підвищення надійності. Масло забезпечує чисте інертне середовище для обмоток, захищаючи їх від вологи, пилу та інших забруднень. Масло також діє як система раннього попередження: аналіз розчинених газів (DGA) в маслі може виявити початкові несправності, дозволяючи проводити проактивне технічне обслуговування до того, як станеться збій.

Кілька ключових особливостей конструкції сприяють надійності масляного трансформатора:

• Надійна ізоляція:Масло забезпечує високу діелектричну міцність, запобігаючи електричний пробій між обмотками. Паперова ізоляція на обмотках також просякнута маслом, що підвищує її діелектричну міцність. Комбінація паперової та масляної ізоляції відома як система ізоляції «папір-олія» і є найнадійнішою системою ізоляції для високовольтних трансформаторів.
• Герметична конструкція:Бак трансформатора герметичний, щоб запобігти проникненню вологи та кисню, які можуть погіршити масляну та паперову ізоляцію. Консерватор (розширювальний бак) з'єднаний з основним баком і частково заповнений маслом, що забезпечує герметичність середовища. Сапун дозволяє повітрю входити та виходити з консерватора, але він містить осушувач для видалення вологи з повітря.
• Можливість перевантаження:Масляні трансформатори мають значну здатність до перевантаження. Масло діє як тепловий буфер, поглинаючи тепло під час періодів високого навантаження та віддаючи його, коли навантаження зменшується. Це дозволяє трансформатору витримувати короткочасні перевантаження, не перевищуючи температурні межі. Здатність до перевантаження особливо важлива в мережі, де навантаження можуть змінюватися непередбачувано.
• Моніторинг стану:Масло можна взяти та проаналізувати для оцінки стану трансформатора. Аналіз розчинених газів (DGA) є найважливішим методом моніторингу стану. Розчинені в маслі гази вказують на тип і серйозність будь-якої несправності. Регулярно контролюючи рівень масла, потенційні проблеми можна виявити на ранній стадії, дозволяючи вжити коригувальні дії до того, як станеться збій.

Надійність масляного трансформатора доведена десятиліттями експлуатації. Багато масляних трансформаторів експлуатуються більше 40 років і проводять лише планове обслуговування. Міцна конструкція трансформатора в поєднанні з його можливістю обслуговування в польових умовах робить його надійним активом для будь-якого підприємства. У Lugao ми розробляємо наш масляний трансформатор для найвищого рівня надійності. Наші трансформатори виготовляються з високоякісних матеріалів і проходять суворі випробування, включаючи випробування на діелектрику, випробування на короткі замикання та термічні випробування, щоб переконатися, що вони будуть працювати надійно за будь-яких умов експлуатації.

У таблиці нижче показано типовий термін служби різних компонентів трансформатора та фактори, що впливають на їх довговічність.

Надійність масляного трансформатора є прямим результатом його міцної конструкції, захисних властивостей масла та можливості контролювати його стан. Поєднання цих факторів робить масляний трансформатор найнадійнішою технологією для електромереж комунального масштабу.

4. Як масляний трансформатор забезпечує 30-40 років служби?

Довгий термін служби масляного трансформатора є свідченням його надійної конструкції та властивої довговічності його компонентів. Добре спроектований масляний трансформатор, який належним чином обслуговується, може надійно працювати від 30 до 40 років, а в деяких випадках навіть довше. Ключ до цієї довговічності полягає в захисті, який забезпечує масло, і здатності підтримувати стан трансформатора протягом усього терміну служби. Подвійна роль масла як ізолятора та охолоджувача в поєднанні з герметичною конструкцією створює середовище, яке захищає сердечник і обмотки від руйнівного впливу вологи, кисню та забруднення.

Термін служби масляного трансформатора зазвичай визначається станом його ізоляції, яка складається з паперової ізоляції та масла. Паперова ізоляція з часом руйнується через термічні, механічні та хімічні навантаження. Швидкість деградації регулюється рівнянням Арреніуса: термін служби ізоляції скорочується вдвічі на кожні 8-10°C підвищення робочої температури. Тому контроль температури трансформатора є важливим для максимізації терміну його служби. Система охолодження масла має вирішальне значення для управління температурою. Масло розсіює тепло, що виділяється сердечником і обмотками, підтримуючи температуру ізоляції в допустимих межах.

Іншим фактором, що впливає на термін служби масляного трансформатора, є стан самого масла. З часом масло може забруднюватися вологою та киснем. Волога знижує діелектричну міцність масла і прискорює старіння паперової ізоляції. Кисень змушує масло окислюватися, утворюючи кислоти та шлам, які можуть ще більше погіршити ізоляцію. Регулярна перевірка масла необхідна для контролю стану масла. Фільтрація та обробка масла може видалити вологу та забруднення, відновити властивості масла та подовжити термін служби трансформатора. У багатьох випадках масло можна повністю замінити, повернувши трансформатор до майже нового стану.

Окрім масла та ізоляції, інші компоненти трансформатора також можна обслуговувати або замінювати, щоб продовжити термін його служби. Наприклад, втулки, систему охолодження та перемикач РПН можна замінити або відремонтувати. Ця модульність дозволяє значно подовжити термін служби трансформатора за межі терміну служби його окремих компонентів. У Lugao ми розробляємо наш масляний трансформатор з урахуванням ремонтопридатності. Наші трансформатори мають легкий доступ до критичних компонентів і стандартні інтерфейси для заміни частин. Це гарантує, що наші клієнти зможуть зберігати свої трансформатори в експлуатації десятиліттями.

5. Які економічні переваги масляних трансформаторів?

Хоча початкова вартість масляного трансформатора вища, ніж сухого трансформатора, масляний трансформатор пропонує значні економічні переваги протягом терміну служби. Основними економічними перевагами є: менші експлуатаційні втрати, більша здатність до перевантаження, довший термін служби та менші витрати на технічне обслуговування. Ці фактори сприяють зниженню загальної вартості володіння (TCO) масляного трансформатора протягом 30-40-річного терміну служби.

Робочі втрати трансформатора є сумою втрат холостого ходу (втрати в сердечнику) і втрат під навантаженням (втрати в міді). Втрати холостого ходу є постійними і залежать від матеріалу сердечника та конструкції. Втрати навантаження змінюються в залежності від квадрата струму навантаження. Вартість цих втрат протягом терміну служби трансформатора може бути значною, особливо в регіонах з високими цінами на електроенергію. Масляні трансформатори зазвичай мають нижчі втрати в сердечнику, ніж сухі трансформатори, завдяки чудовій ефективності охолодження, що забезпечує більш компактну та ефективну конструкцію сердечника.

Більш висока здатність до перевантаження масляного трансформатора є ще однією значною економічною перевагою. У мережі навантаження рідко є постійним. Існують пікові періоди і періоди низького попиту. Масляний трансформатор може витримувати короткочасні перевантаження, дозволяючи комунальному підприємству відкласти інвестиції в нові потужності. Здатність до перевантаження також дозволяє трансформатору працювати з вищим середнім коефіцієнтом навантаження, зменшуючи потребу в додаткових трансформаторах.

Довгий термін служби масляного трансформатора є головною економічною перевагою. Вартість заміни трансформатора є значною, включаючи вартість нового трансформатора, вартість встановлення та вартість простою. Подовжуючи термін служби, комунальне підприємство може відстрочити ці витрати.

У наведеній нижче таблиці подано зведення економічних переваг масляного трансформатора порівняно з сухим трансформатором:

Масляний занурений трансформатор пропонує найкращу економічну цінність для енергосистем комунального масштабу. Менші експлуатаційні втрати, більша здатність до перевантаження та довший термін служби з лишком компенсують вищу початкову вартість. У Lugao ми прагнемо надавати нашим клієнтам масляні трансформатори, які забезпечують найкращу економічну цінність, поєднуючи високу продуктивність із довгостроковою надійністю.

6. Часті запитання (FAQ)

Питання 1: Який типовий термін служби масляного трансформатора?

Відповідь: добре сконструйований і належним чином обслуговуваний масляний трансформатор може мати термін служби від 30 до 40 років, а в деяких випадках навіть довше. Термін служби в першу чергу визначається станом паперової ізоляції та ізоляційного масла. Регулярне технічне обслуговування, включаючи перевірку масла та фільтрацію, може значно продовжити термін служби трансформатора. Компанія Lugao Power Co., Ltd. розробляє наш масляний трансформатор для тривалої надійності з міцною конструкцією та високоякісними матеріалами.

Питання 2: Як масляний трансформатор порівняно з сухим трансформатором з точки зору пожежної безпеки?

Відповідь: масляні трансформатори містять легкозаймисту рідину (масло), яка є пожежонебезпечною. Сухі трансформатори вважаються більш безпечними з точки зору пожежонебезпеки, оскільки вони виготовлені з негорючих матеріалів. Однак ризик займання масляного трансформатора можна зменшити за допомогою конструктивних особливостей, таких як протипожежні стіни, системи пожежогасіння та використання менш легкозаймистих рідин (таких як синтетичні складні ефіри). Багато комунальних підприємств обирають масляні трансформатори за їх чудову продуктивність і надійність, приймаючи вищий ризик пожежі в обмін на переваги, і впроваджують відповідні заходи безпеки. Вибір між двома типами залежить від конкретного застосування та вимог безпеки на місці.

Питання 3: Яке призначення масла в масляному трансформаторі?

Відповідь: Масло в масляному трансформаторі виконує дві важливі функції: воно забезпечує електричну ізоляцію між обмотками та резервуаром і діє як охолоджувач. Висока діелектрична міцність масла запобігає електричному пробою, а його теплопровідність дозволяє поглинати тепло від сердечника та обмоток і передавати його стінкам бака. Масло також забезпечує чисте інертне середовище для обмоток, захищаючи їх від вологи та кисню. Стан масла має вирішальне значення для продуктивності та довговічності трансформатора.

Запитання 4: Що таке аналіз розчинених газів (DGA) і чому він важливий?

Відповідь: Аналіз розчинених газів (DGA) — це діагностичний метод, який використовується для оцінки стану масляного трансформатора. Масло містить розчинені гази, які утворюються внаслідок різних типів несправностей усередині трансформатора. Аналізуючи склад і концентрацію цих газів, можна визначити тип і серйозність несправності. DGA є важливим інструментом для запобігання збоям і продовження терміну служби трансформатора. Рекомендується проводити DGA через регулярні проміжки часу, як правило, раз на рік або раз на два роки.

Питання 5: Які екологічні міркування для масляних трансформаторів?

Відповідь: Основною екологічною проблемою масляних трансформаторів є можливість розливу нафти, яка може забруднити ґрунт і воду. Щоб зменшити цей ризик, трансформатори обладнані системами утримання, такими як ями для збору масла. Крім того, зростає тенденція до використання біологічно розкладаних і менш горючих ізоляційних рідин, таких як синтетичні складні ефіри, які мають менший вплив на навколишнє середовище. Утилізація відпрацьованого трансформаторного масла повинна здійснюватися відповідно до екологічних норм. У Lugao Power Co., Ltd. ми прагнемо екологічно відповідального виробництва та пропонуємо трансформатори з синтетичними ефірними рідинами та надійними герметичними конструкціями.

7. Висновок

Масляний трансформатор є беззаперечною робочою конячкою енергомережі загального користування. Його виняткова надійність, ефективне управління температурою, тривалий термін служби та сприятливі економічні показники роблять його кращим вибором для комунальних служб у всьому світі. Масло забезпечує важливу електричну ізоляцію та охолодження, дозволяючи трансформатору працювати ефективно та надійно в найскладніших умовах. Можливість контролювати стан трансформатора за допомогою тестування масла та підтримувати трансформатор протягом тривалого терміну служби робить його надійним активом. Хоча існують інші технології, такі як сухі трансформатори, масляний трансформатор залишається домінуючою технологією для високовольтних і потужних застосувань. Перевірена ефективність трансформатора в поєднанні з його можливістю обслуговування та ремонту гарантує, що він і надалі залишатиметься основою електромережі протягом десятиліть.

У Lugao Power Co., Ltd. ми виробляємо високоякісні масляні трансформатори вже більше двох десятиліть. Наші трансформатори розроблені відповідно до найвищих стандартів продуктивності, надійності та ефективності. Ми прагнемо надавати нашим клієнтам найкращі продукти та послуги, і ми запрошуємо вас зв’язатися з нами, щоб дізнатися більше про наші рішення для масляних трансформаторів.

Зв'яжіться з Lugao Power Co., Ltd. сьогодніщоб дізнатися більше про наші рішення для масляних трансформаторів для ваших енергосистем загального масштабу.
