Як правильно вибрати коробчату підстанцію для вашого проекту

A Коробкова підстанціяце компактне рішення для розподілу електроенергії, яке об’єднує високовольтні розподільні пристрої, трансформатор, низьковольтне розподільне обладнання та пристрої захисту в один збірний корпус. Він широко використовується в промислових парках, комерційних будівлях, житлових громадах, проектах з відновлюваної енергетики, гірничі майданчики та системи тимчасового електропостачання.

Як виробник обладнання для передачі та розподілу електроенергії, Lugao постачає трансформатори, розподільні пристрої, автоматичні вимикачі, роз’єднувачі, грозорозрядники, CT/PT/VT та індивідуальні рішення OEM/ODM для комунальних підприємств, промислові та інфраструктурні проекти. Виходячи з вимог проекту, Lugao може підтримувати клієнтів технічна конфігурація, вибір продукції та індивідуальні рішення для підстанцій.

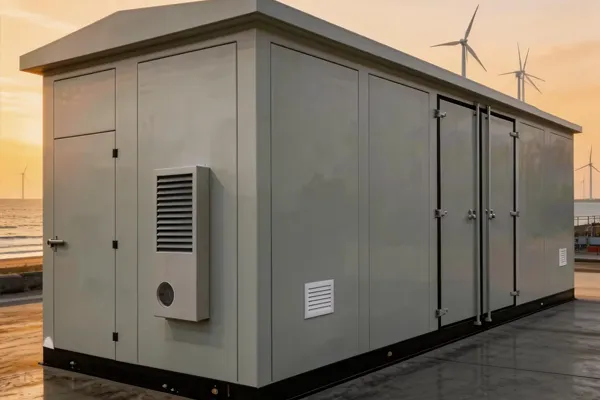

Що таке підстанція коробкового типу?

Підстанція коробкового типу також відома як збірна підстанція або компактна підстанція. Він призначений для отримувати електроенергію середньої напруги, перетворювати її на низьку напругу та безпечно розподіляти електроенергію кінцевим споживачам.

Основні компоненти

• Блок високої напруги:Використовується для контролю вхідної потужності, захисту та комутації.
• Трансформаторний блок:Перетворює напругу відповідно до вимог проекту.
• Низьковольтний блок:Розподіляє живлення на електричні навантаження та кінцеві ланцюги.
• Додаток:Захищає внутрішнє обладнання від погоди, пилу та зовнішнього впливу.
• Захисні пристрої:Допоможіть забезпечити безпечну роботу під час перевантаження, короткого замикання або несправності.

Чому власники проектів обирають коробкові підстанції

• Компактна структура:Економить простір для установки в порівнянні з традиційними підстанціями.
• Швидка установка:Конструкція, зібрана на заводі, скорочує час будівництва на місці.
• Гнучке застосування:Підходить для промислових, комерційних, муніципальних і відновлюваних джерел енергії.
• Надійний захист:Закрита конструкція підвищує безпеку обладнання та стабільність роботи.
• Спеціальна конфігурація:Може бути розроблений відповідно до рівня напруги, потужності, планування та умов на місці.

Основні фактори при виборі коробчатої підстанції

1. Перевірте рівень напруги

Рівень напруги має відповідати вимогам проекту до підключення до мережі та навантаження. Загальні конфігурації включають вхід середньої напруги та вихід низької напруги для розподільних мереж.

• Перевірте вхідну напругу мережі.
• Підтвердьте необхідну вихідну напругу для кінцевого обладнання.
• Забезпечте відповідність місцевим електричним стандартам і специфікаціям проекту.

2. Розрахувати потужність трансформатора

Потужність трансформатора є одним з найважливіших факторів вибору. Занижена ємність може спричинити перевантаження, тоді як надмірна потужність може збільшити інвестиції та втрати енергії.

• Розрахувати загальне підключене навантаження.
• Розглянемо зростання навантаження для майбутнього розширення.
• Оцініть вимоги до пікового попиту та безперервної роботи.
• Виберіть тип трансформатора на основі ефективності, навколишнього середовища та потреб у обслуговуванні.

3. Оцініть середовище встановлення

Умови на місці безпосередньо впливають на конструкцію корпусу, рівень ізоляції, вентиляцію та ступінь захисту.

• Зовнішня установка:Потрібна атмосферостійка, антикорозійна та вентиляційна конструкція.
• Зони з високою температурою:Потрібне належне розсіювання тепла та охолодження трансформатора.
• Запилене або вологе середовище:Вимагають вищого захисту корпусу та герметичності.
• Високогірні ділянки:Може вимагати спеціальної конструкції ізоляції та технічного налаштування.

4. Виберіть правильний макет

Внутрішнє планування повинно забезпечувати безпечну експлуатацію, просте обслуговування та ефективне кабельне підключення.

• Планування в європейському стилі:Зазвичай використовується для компактних і інтегрованих систем розподілу.
• American-style layout:Часто використовується там, де тісно інтегровані функції трансформатора та перемикання.
• Індивідуальний макет:Підходить для проектів з особливим простором, напрямком кабелю або вимогами до експлуатації.

5. Перегляньте вимоги захисту та безпеки

Проект безпеки повинен охоплювати електричний захист, механічний захист і безпеку оператора.

• Захист від перевантаження та короткого замикання
• Проектування системи заземлення
• Блокування та заходи безпеки при експлуатації
• Варіанти дугового захисту та усунення несправностей
• Чіткі попереджувальні написи та доступ до обслуговування

Таблиця вибору коробчатої підстанції

Фактор відбору	Що перевірити	Чому це важливо	Рекомендована дія
Рівень напруги	Вхідна напруга і вихідна напруга	Забезпечує сумісність з мережею та електричними навантаженнями	Перед вибором підтвердьте креслення проекту та вимоги до локальної мережі
Трансформаторна потужність	Загальне навантаження, пік попиту та майбутнє розширення	Запобігає перевантаженню та уникає непотрібних інвестицій	Виберіть потужність на основі розрахунку фактичного навантаження та резервного запасу
Середовище встановлення	Зовнішнє/внутрішнє місце, температура, вологість, пил і висота	Впливає на захист корпусу, ізоляцію та ефективність охолодження	Виберіть відповідний ступінь захисту, вентиляцію та антикорозійну конструкцію
Конфігурація розподільного пристрою	Шафа вводу, шафа виходу, вузли обліку та захисту	Визначає керування потужністю, захист і гнучкість роботи	Налаштувати відповідно до схеми розподілу та вимог до обслуговування
Захист безпеки	Системи заземлення, блокування, захисту від несправностей і оповіщення	Покращує безпеку оператора та надійність системи	Дотримуйтесь відповідних електричних стандартів і специфікацій безпеки проекту
Потреби налаштування	Розміри, колір, компонування, кабельний ввід і вимоги до OEM/ODM	Допомагає обладнання відповідати вимогам сайту та бренду	Працюйте з досвідченим виробником, таким як Lugao, для індивідуального дизайну

Загальні сценарії застосування

Промислові проекти

• Фабрики та виробничі лінії
• Сайти гірничої та важкої промисловості
• Індустріальні парки та виробничі бази

Комерційні та громадські об'єкти

• Торгові центри та офісні будівлі
• Лікарні, школи та комунальні установи
• Житлові громади та міські розподільні мережі

Проекти відновлюваної енергетики

• Сонячні електростанції
• Системи збору енергії вітру
• Проекти накопичення енергії та розподіленої генерації

Чому варто вибрати Lugaoдля коробкових підстанцій?

Вибір правильного постачальника так само важливий, як і вибір правильного обладнання. Lugao підтримує глобальну владу проекти з виробничим досвідом, широким охопленням продукції та інженерно-орієнтованим сервісом.

Переваги Lugao

• Досвід виробництва електропередавального та розподільного обладнання
• Асортимент продукції, що охоплює трансформатори, розподільні пристрої та відповідне захисне обладнання
• Індивідуальні рішення OEM/ODM для різних специфікацій проекту
• Підтримка комунальних, промислових, інфраструктурних і відновлюваних джерел енергії
• Технічна допомога для конфігурації, компонування та вибору обладнання

Висновок

правийКоробкова підстанціяслід вибирати відповідно до рівня напруги, потужності трансформатора, середовище встановлення, вимоги до захисту та майбутні потреби розширення. Працюючи з досвідченим таких виробників, як Lugao, власники проектів можуть покращити ефективність встановлення, безпеку системи та довгострокову перспективу надійність розподілу електроенергії.
