Як сухий трансформатор усуває ризики витоку масла?

У підвалі лікарні в Сінгапурі трансформаторна кімната розташована поруч із головним електричним розподільним пристроєм. Приміщення чисте, сухе, без запаху. Немає захисних берм, масло-водовіддільників і систем пожежогасіння, окрім стандартних детекторів диму. Це не регуляторний нагляд; це свідомий вибір конструкції, що став можливим завдяки використанню сухого трансформатора. У звичайному маслонаповненому трансформаторі в тій самій кімнаті потрібна підлога з обшивкою, щоб утримувати витоки, вогнестійкий корпус, щоб зменшити ризик пожежі масла, і система вентиляції для управління теплом і випарами. Сухий трансформатор усуває всі ці вимоги, виключаючи саме масло. Це не просто зручність; це фундаментальна зміна в розробці електробезпеки.

Питання про те, як aСухий трансформаторУсунення ризиків витоку масла - це, по суті, питання про те, чим замінити масло. У маслонаповненому трансформаторі масло виконує дві важливі функції: воно ізолює обмотки та охолоджує їх. Якщо масло витікає, обидві функції порушуються, що призводить до перегріву, руйнування ізоляції та потенційно катастрофічної несправності. Сухий трансформатор забезпечує ті самі функції ізоляції та охолодження через тверді матеріали та повітря. Обмотки інкапсульовані в тверду ізоляційну систему, як правило, з литої епоксидної смоли або матеріалів, просочених вакуумним тиском (VPI). Охолодження здійснюється за рахунок природної циркуляції повітря або примусового охолодження. Оскільки немає рідини для витоку, ризик витоку масла не просто зменшується; воно усувається повністю. У цій статті розглядатимуться особливості конструкції, матеріалів і конструкції, які роблять сухий трансформатор кращим вибором для застосувань, де ризик витоку масла є неприйнятним.

Зміст

• 1. Анатомія витоку масла: де виходять з ладу маслонаповнені трансформатори?
• 2. Ізоляція з литої смоли: міцний бар’єр, який замінює масло
• 3. Технологія VPI: коли обмотка стає ізоляцією
• 4. Охолодження без рідини: як повітря виконує роботу нафти
• 5. Безпека та екологічність для сухих трансформаторів
• 6. Часті запитання (FAQ)
• 7. Висновок

1. Анатомія витоку масла: де виходять з ладу маслонаповнені трансформатори?

Щоб зрозуміти, чому сухий трансформатор кращий, корисно зрозуміти конкретні точки відмови, які призводять до витоку масла в звичайних трансформаторах. Маслонаповнений трансформатор являє собою складний вузол сталевого бака, сердечника, обмоток, ізоляції, втулок, прокладок і клапанів. Кожен із цих компонентів представляє потенційний шлях витоку. Протягом терміну експлуатації трансформатора масло піддається термічному циклу, що спричиняє розширення та стиснення бака та компонентів. Цей циклічний рух може спричинити стискання та розслаблення прокладок, зрештою втрачаючи силу ущільнення. Сама олива може розкладатися, утворюючи кислоти та шлам, які пошкоджують прокладки та бак. У зварних швах можуть утворюватися втомні тріщини. Клапани та втулки можуть ослабнути. Та й сам резервуар може піддатися корозії, особливо у вологому або корозійному середовищі. У наведеній нижче таблиці підсумовано найпоширеніші місця витоку масла в маслонаповненому трансформаторі.

Наслідки витоку масла не обмежуються втратою ізоляційної та охолоджувальної рідини. Витік масла створює небезпеку посковзнутися на підлозі, забруднює ґрунт і ґрунтові води, якщо потрапляє в навколишнє середовище, і збільшує ризик пожежі, якщо масло контактує з джерелом займання. У закритих приміщеннях накопичення масляних парів може становити небезпеку для здоров’я персоналу. Вартість очищення розливу нафти, утилізації забрудненого ґрунту та ремонту трансформатора може бути значною. У деяких юрисдикціях регулятивні штрафи за витік масла можуть бути суворими. Ось чому багато керівників об’єктів та інженерів звертаються до сухого трансформатора, який повністю усуває ці ризики.

наLugao Power Co., Ltd., ми виробляємо трансформатори більше двох десятиліть, і ми на власні очі бачили витрати та ризики, пов’язані з витоками масла. Наша фабрика виробляє як маслонаповнені, так і сухі трансформатори, і ми прагнемо допомогти нашим клієнтам вибрати правильну технологію для їх конкретного застосування. Для внутрішніх установок, чутливих середовищ і місць, де пожежна безпека має першорядне значення, сухий трансформатор часто є кращим вибором.

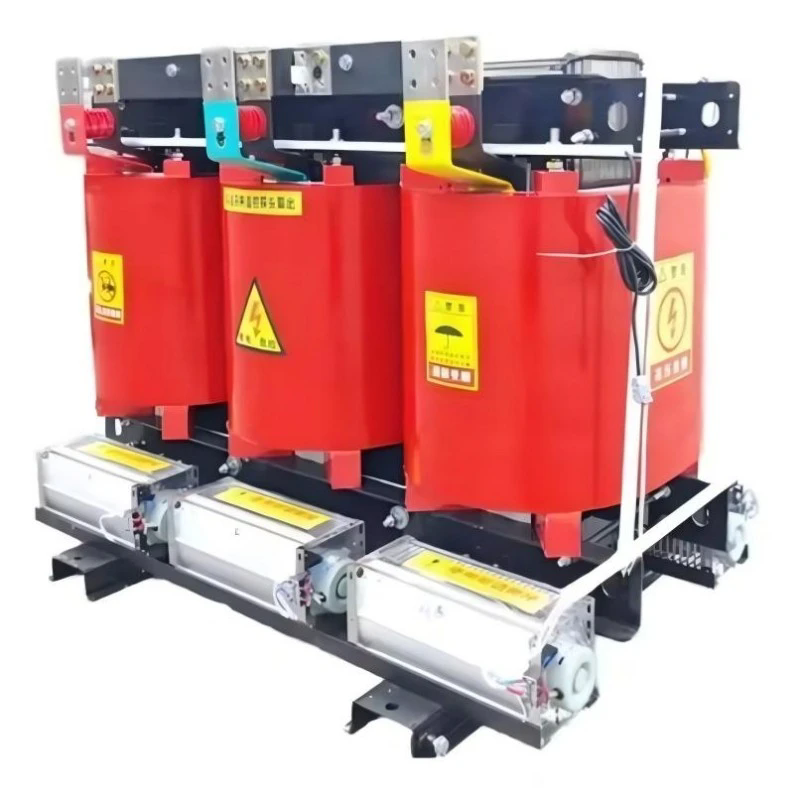

2. Ізоляція з литої смоли: міцний бар’єр, який замінює масло

Найпоширеніший тип сухого трансформатора використовує ізоляцію з литої смоли. У цій конструкції обмотки високої та низької напруги залито в суцільну литу епоксидну смолу. Смола змішується з наповнювачем, наприклад силікатним борошном, і виливається у форму навколо обмотки. Потім смола твердне, утворюючи тверду тверду оболонку, яка повністю закриває обмотку. Ця оболонка забезпечує як електричну ізоляцію, так і механічний захист обмотки. Оскільки ізоляція тверда, рідина не витікає. Система ізоляції з литої смоли також має високу стійкість до вологи, пилу та корозійних хімікатів, що робить її придатною для суворих умов.

Система ізоляції з литої смоли – це не просто заміна масла; це найкраща система ізоляції в багатьох відношеннях. Епоксидна смола має високу діелектричну міцність, що означає, що вона може витримувати високу напругу без руйнування. Він також має високу теплопровідність, що дозволяє відводити тепло від обмотки в деяких випадках ефективніше, ніж масло. Смола також є самозатухаючою, що означає, що вона не підтримує пожежу. Це важлива перевага безпеки перед оливою, яка є легкозаймистою. У таблиці нижче наведено порівняння основних властивостей ізоляції з литої смоли та масляної ізоляції.

На нашому заводі ми використовуємо процес вакуумного лиття, щоб гарантувати, що епоксидна смола повністю заповнює прес-форму та герметизує обмотку без будь-яких пустот чи повітряних кишень. Порожнечі можуть спричинити часткові розряди, що з часом може призвести до руйнування ізоляції. Наш процес вакуумного лиття гарантує, що смола є щільною та однорідною, забезпечуючи найвищий рівень цілісності ізоляції. Ми також використовуємо контрольований процес затвердіння, щоб гарантувати, що смола досягає своїх повних механічних і електричних властивостей. Результатом є сухий трансформатор, який повністю позбавлений масла та ризиків, пов’язаних із витоками масла.

3. Технологія VPI: коли обмотка стає ізоляцією

Хоча лита смола є найпоширенішим типом сухого трансформатора, існує інша технологія, яка використовується для більших трансформаторів: вакуумне просочування під тиском (VPI). У трансформаторі VPI обмотка не інкапсульована в суцільний блок смоли. Замість цього обмотка просочується смоляним лаком під вакуумом і під тиском. Лак проникає в ізоляційний папір і простір між провідниками, заповнюючи їх смолою. Після процесу просочення обмотка затвердіє, а смола затвердіє, з’єднуючи всю обмотку в міцну цілісну структуру. Потім ця структура покривається захисним шаром, наприклад силіконовим покриттям, щоб забезпечити додатковий захист від вологи та забруднення.

Процес VPI створює надзвичайно міцну обмотку. Смола з’єднує провідники разом, запобігаючи руху та вібрації, які можуть спричинити стирання ізоляції. Смола також захищає обмотку від вологи та забруднень. Подібно до литої смоли, трансформатори VPI повністю не містять масла, що виключає ризик витоку масла. Трансформатори VPI часто використовуються для більшої номінальної потужності, де суцільний блок трансформатора з литої смоли був би занадто важким або занадто дорогим. У таблиці нижче порівнюються ключові характеристики трансформаторів із литої смоли та VPI.

У Lugao ми виробляємо як литі трансформатори, так і сухі трансформатори VPI. Наша фабрика оснащена найсучаснішим обладнанням для вакуумного лиття та VPI, а наші інженери мають великий досвід у виборі правильної технології для кожного застосування. Незалежно від того, чи потрібен вам компактний, легкий трансформатор для внутрішнього розподільного щита чи великий високовольтний трансформатор для промислового об’єкта, ми можемо надати рішення для сухого трансформатора, яке усуває ризик витоку масла.

4. Охолодження без рідини: як повітря виконує роботу нафти

Однією з функцій масла в трансформаторі є охолодження обмоток. Масло відводить тепло від обмоток і передає його на поверхню бака, де воно розсіюється в навколишнє повітря. У сухому трансформаторі функцію охолодження виконує повітря. Обмотки розроблені з повітроводами та охолоджуючими каналами, які дозволяють повітрю циркулювати та відводити тепло. У малих трансформаторах природної конвекції достатньо для забезпечення необхідного охолодження. У більших трансформаторах вентилятори використовуються для прокачування повітря через канали охолодження, збільшуючи охолоджуючу потужність. У таблиці нижче порівнюються методи охолодження, що використовуються в маслонаповнених і сухих трансформаторах.

На нашому заводі ми розробляємо наші сухі трансформатори з оптимізованими системами повітряного охолодження. Обмотки виготовлені з прецизійних провідників та ізоляційних матеріалів, які створюють однорідні канали охолодження. У більших агрегатах ми використовуємо високоефективні вентилятори, щоб забезпечити ефективне охолодження обмоток за будь-яких умов навантаження. Ми також використовуємо датчики температури та системи контролю для контролю температури обмотки та керування вентиляторами. Це гарантує, що трансформатор працює при оптимальній температурі, максимізуючи його ефективність і термін служби. Відсутність масла в системі охолодження усуває ризик витоків і потребу в утриманні та утилізації масла, що робить сухий трансформатор більш екологічним рішенням, яке потребує менше обслуговування.

5. Безпека та екологічність для сухих трансформаторів

Усунення витоків масла - не єдина перевага сухого трансформатора. Відсутність нафти також усуває ризик пожежі, потребу в утриманні нафти та екологічну небезпеку, пов’язану з розливом нафти. Ці переваги щодо безпеки та навколишнього середовища стають все більш важливими для керівників об’єктів, страховиків і регуляторів. У багатьох юрисдикціях використання сухих трансформаторів є обов’язковим для встановлення всередині приміщень і в місцях, де може бути присутнім населення, наприклад у лікарнях, школах і торгових центрах. У наведеній нижче таблиці наведено переваги сухих трансформаторів у порівнянні з маслонаповненими щодо безпеки та екологічності.

У Lugao ми прагнемо надавати нашим клієнтам безпечні, надійні та екологічно чисті трансформаторні рішення. Наші сухі трансформатори розроблені відповідно до найсуворіших стандартів безпеки та екологічності. Ми використовуємо тільки високоякісні, самозатухаючі матеріали в наших трансформаторах із литої смоли та VPI. Наша фабрика сертифікована за стандартами ISO 9001 та ISO 14001, а наша продукція перевірена на відповідність IEC 60076 та іншим міжнародним стандартам. Незалежно від того, будуєте ви новий об’єкт чи модернізуєте існуючий, ми можемо допомогти вам вибрати правильний сухий трансформатор для вашого застосування.

6. Часті запитання (FAQ)

Питання 1: Чи сухі трансформатори повністю безмасляні?

Відповідь: Так, сухі трансформатори повністю безмасляні. Вони використовують тверді ізоляційні матеріали, такі як лита епоксидна смола або просочений смолою папір, і повітря для охолодження. У трансформаторі немає рідкого діелектрика або теплоносія. Це визначальна характеристика сухого трансформатора і причина, чому він усуває ризик витоку масла.

Питання 2: Які основні сфери застосування сухих трансформаторів?

Відповідь: Сухі трансформатори зазвичай використовуються в додатках, де пожежна безпека та охорона навколишнього середовища є критичними. Загальні застосування включають внутрішні установки в лікарнях, школах, торгових центрах та офісних будівлях. Вони також використовуються в підземних шахтах, тунелях і морських платформах, де ризик витоку нафти або пожежі неприйнятний. Їм також краще використовувати відновлювані джерела енергії, такі як вітрові та сонячні електростанції.

Питання 3: Як сухі трансформатори порівнюються з маслонаповненими трансформаторами з точки зору ефективності?

Відповідь: Сухі трансформатори, як правило, дещо менш ефективні, ніж маслонаповнені трансформатори тієї ж потужності. Це тому, що повітря є менш ефективним охолоджувачем, ніж масло. Однак різниця невелика, і сучасні сухі трансформатори з оптимізованими системами охолодження можуть досягти ефективності, дуже близької до ККД маслонаповнених трансформаторів. Для багатьох застосувань безпека та екологічні переваги сухих трансформаторів переважають невелику різницю ефективності.

Питання 4: Яке обслуговування потребують сухі трансформатори?

Відповідь: Сухі трансформатори потребують менше обслуговування, ніж маслонаповнені. Немає масла для перевірки, фільтрування чи заміни. Основними завданнями технічного обслуговування є очищення повітропроводів і вентиляторів охолодження для забезпечення належного потоку повітря, а також періодична перевірка обмоток на предмет накопичення пилу. У деяких середовищах може знадобитися очистити обмотки пилососом або сухою тканиною. Інтервал технічного обслуговування зазвичай становить рік або два роки, залежно від середовища.

Питання 5: Сухі трансформатори дорожчі за маслонаповнені?

Відповідь: Сухі трансформатори, як правило, мають вищу початкову вартість придбання, ніж маслонаповнені трансформатори тієї ж потужності. Однак загальна вартість володіння може бути нижчою, якщо врахувати витрати на локалізацію мастила, гасіння пожежі, технічне обслуговування та відповідність екологічним нормам. Для встановлення всередині приміщень економія витрат на будівництво (відсутність потреби в обгороджених підлогах або пожежобезпечних приміщеннях) може компенсувати вищу ціну покупки. Наша фабрика може надати детальне порівняння вартості для вашого конкретного застосування.

7. Висновок

Сухий трансформатор усуває ризик витоку масла шляхом видалення самого масла. Завдяки використанню систем твердої ізоляції, таких як лита епоксидна смола або просочення VPI, і повітряного охолодження сухий трансформатор забезпечує рівень безпеки та захисту навколишнього середовища, який неможливий зі звичайними маслонаповненими трансформаторами. Переваги очевидні: відсутність витоків масла, ризик пожежі, відсутність вимог до герметичності та мінімальне обслуговування. Для застосувань, де безпека, надійність і відповідальність за навколишнє середовище є найважливішими, сухий трансформатор є кращим вибором.

Компанія Lugao Power Co., Ltd. більше десяти років розробляє та виробляє сухі трансформатори. Наша фабрика використовує передову технологію вакуумного лиття та VPI для виробництва трансформаторів, які відповідають найвищим стандартам якості та продуктивності. Ми пропонуємо повний асортимент сухих трансформаторів, від малих розподільних блоків до великих силових трансформаторів. Наша технічна команда готова допомогти вам у виборі правильного трансформатора для вашого застосування. Незалежно від того, чи хвилюєтеся ви щодо ризиків витоку масла, пожежної безпеки чи відповідності екологічним вимогам, ми можемо запропонувати рішення, яке задовольнить ваші потреби.

Зв'яжіться з Lugao Power Co., Ltd. сьогодніщоб дізнатися більше про нашу продукцію сухих трансформаторів і про те, як вони можуть усунути ризики витоку масла на вашому підприємстві.
