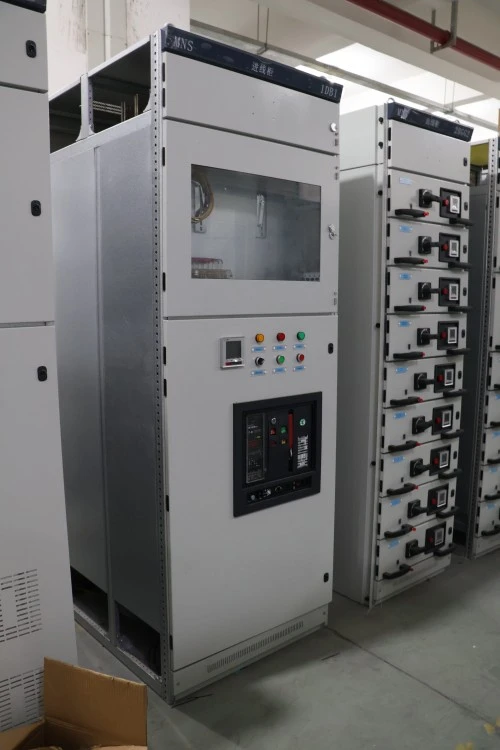

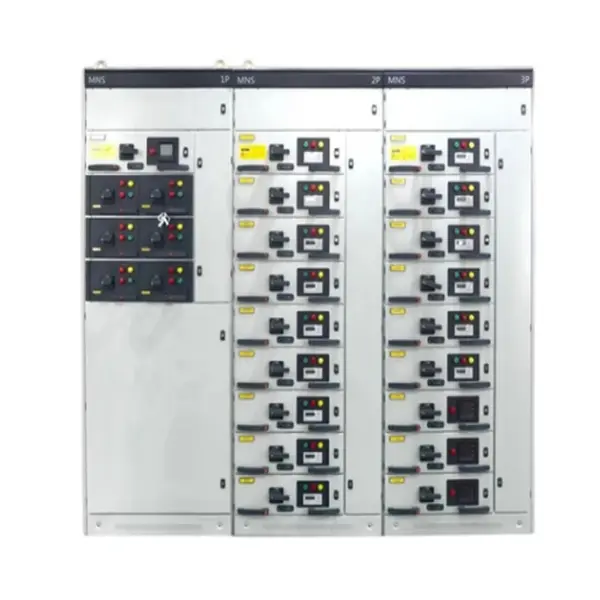

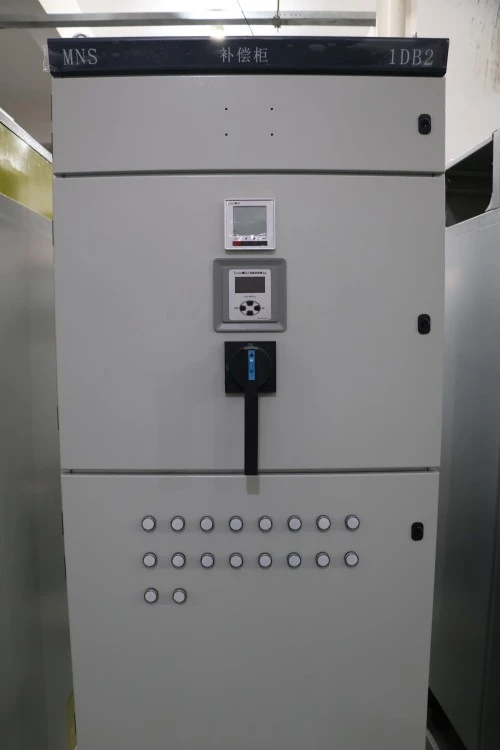

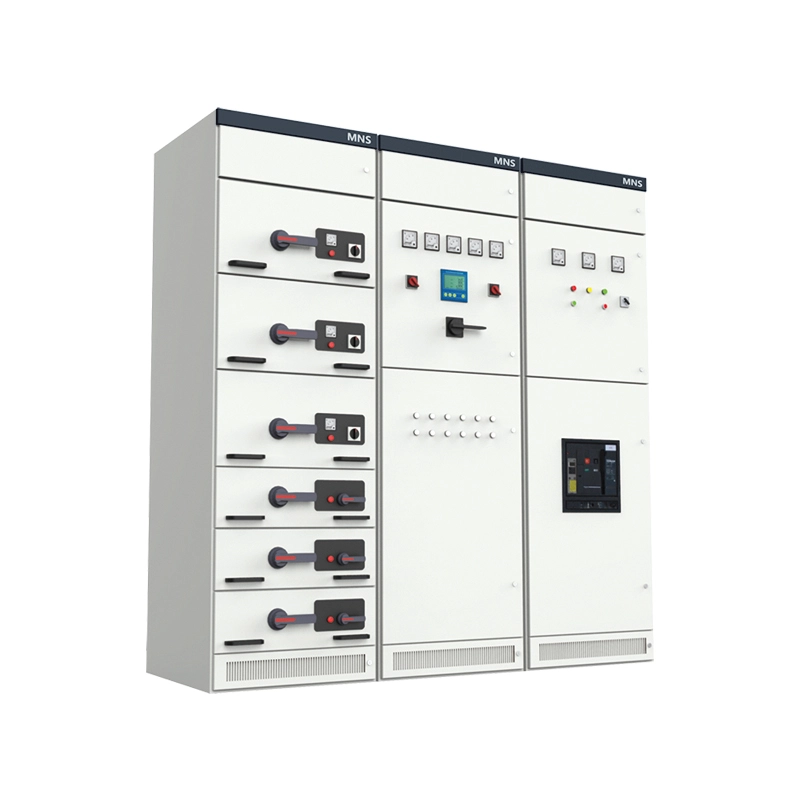

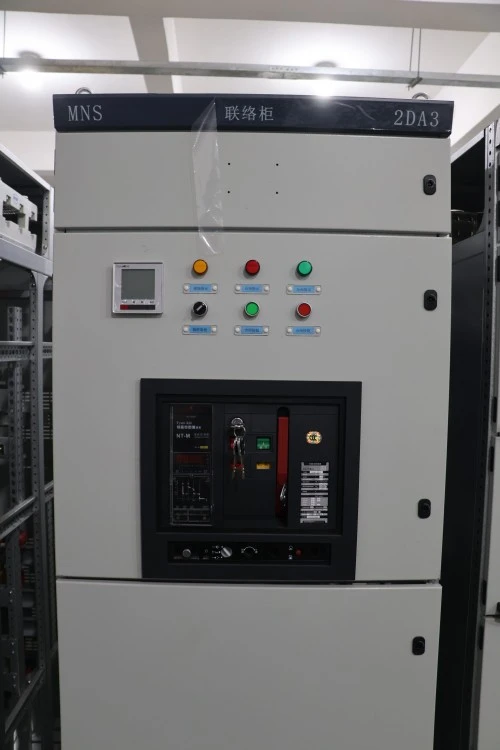

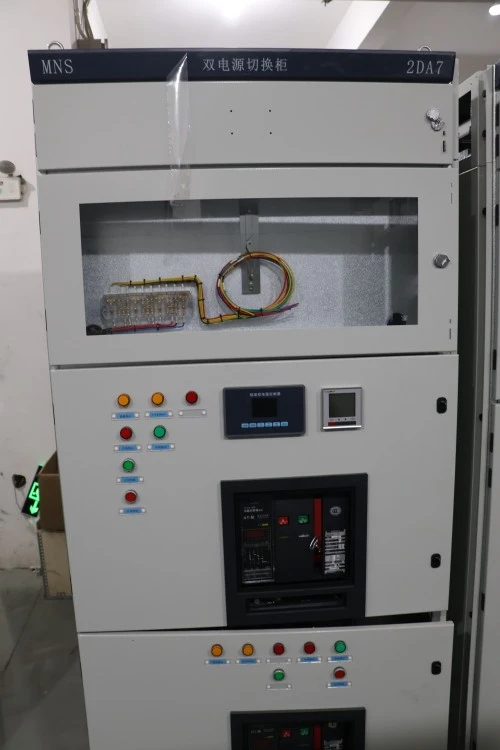

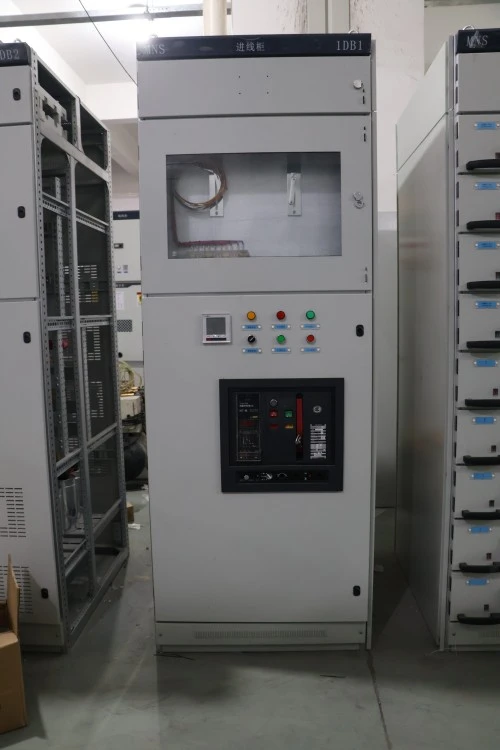

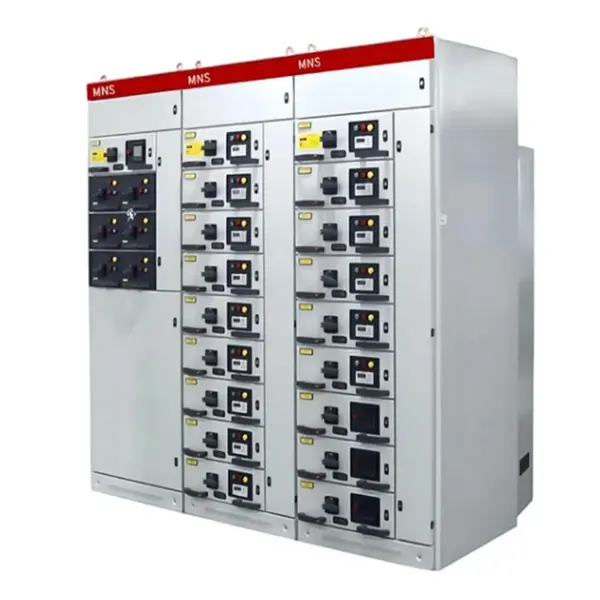

Модульна шафа висувного типу MNS

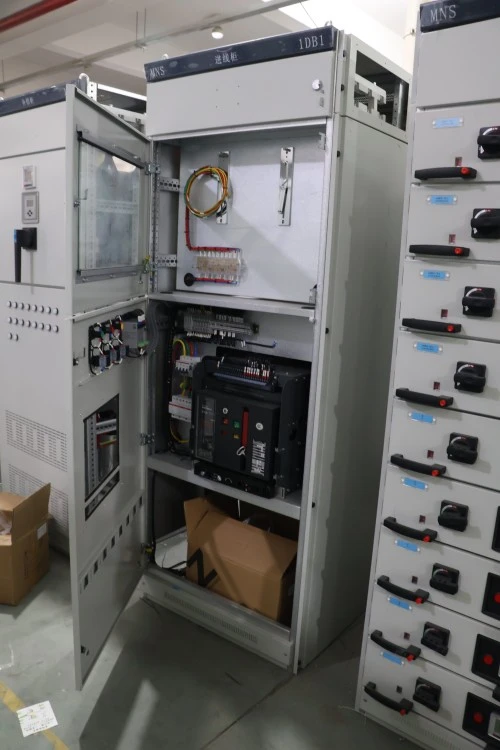

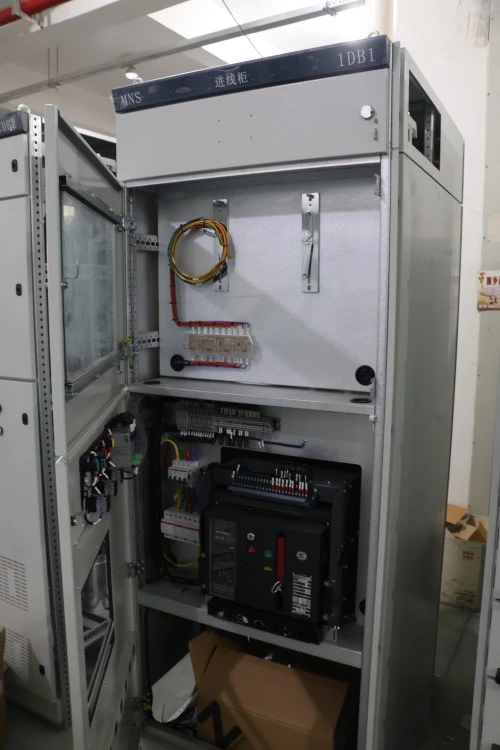

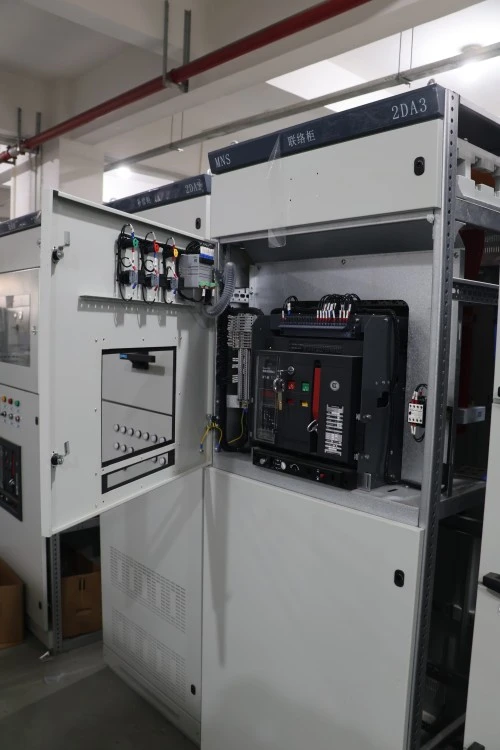

Модульна шафа висувного типу MNS є aнизьковольтні (до 690В) закриті розподільні пристроїзбірка, розроблена відповідно до структури MNS (модульна мережева система). Кожен функціональний блок, такий як пускач двигуна, вимикач живлення або модуль живлення, міститься в окремій висувній касеті, яку можна вставити, вийняти або замінити, не вимикаючи всю систему. Шафа виконує три основні функції: розподіл електроенергії (живлення кількох підсхем), керування двигуном (запуск, зупинка, захист двигунів) і захист системи (коротке замикання, перевантаження та ізоляція замикання на землю). Коротше кажучи, це центр керування живленням для промислових і комерційних об’єктів, що працює за принципом «підключай і працюй».

Переваги продукту

Особливості продукту

На відміну від звичайних висувних шаф, комутаційна шафа MNS Modularization Draw-out типу має такі відмінні особливості:

Параметри продукту

Застосування продукту (сценарії)

Розподільна шафа висувного типу MNS Modularization широко використовується в:

● Industrial plants: Automotive assembly lines, food & beverage production, chemical batch processing

● Комерційні комплекси: Торгові центри, багатоповерхові офісні будівлі, лікарні

● Інфраструктура: водоочисні споруди, насосні станції, системи обробки багажу в аеропорту

● Центри обробки даних: головний розподільний щит низької напруги (LVMDB) і віддалені панелі живлення (RPP)

● Відновлювана енергія: інвертори сонячної ферми, допоміжне джерело живлення вітрових турбін

● Морський і офшорний: судновий розподіл електроенергії

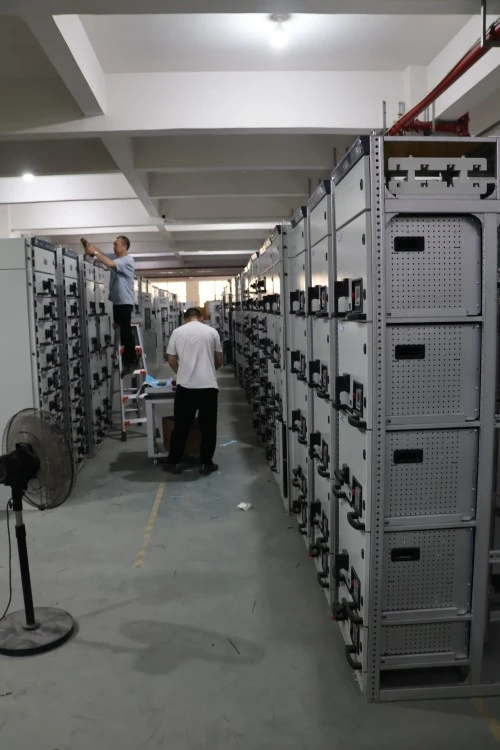

Деталі виробництва

● Lugao Power Co., Ltd.виготовляє кожну розподільну шафу MNS Modularization висувного типу з точністю:

● Матеріал корпусу: холоднокатана сталь товщиною 2,0 мм, повністю зварена рама зі стандартом IP40 (IP54 опціонально). Товщина порошкового покриття ≥80 мкм, світло-сірий RAL 7035.

● Система шин: Прямокутні мідні шини (провідність 98% IACS) з лудженими з’єднаннями. Усі шини повністю ізольовані за допомогою термозбіжних гільз (червона, жовта, синя, сіра для нейтралі).

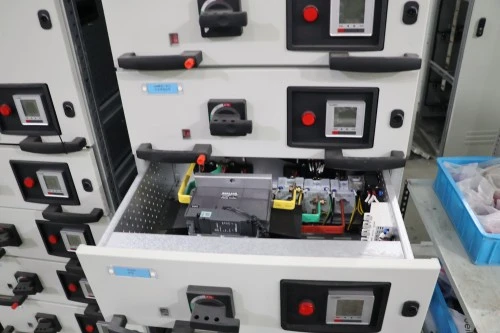

● Підставка ящика: виготовлена ​​з оцинкованої сталі товщиною 2,5 мм із нейлоновими роликами, що самозмащуються. Зусилля вставлення/виймання ящика ≤150 Н після 500 циклів.

● Нерухомі контакти: наконечник зі срібного сплаву, пружинна конструкція. Розрахований на 2000 вставок без зниження продуктивності.

● Вторинні контакти: 24-контактні штепсельні роз'єми, посріблені. Розрахований на 10 000 циклів спарювання.

● Ідентифікація ящика: тримач етикетки з лазерним гравіюванням на передній частині кожного ящика. QR-код необов’язковий для відстеження цифрових активів.

● Заводські випробування: кожен функціональний блок проходить повну перевірку проводки, випробування на діелектричну міцність (2,5 кВ протягом 1 хвилини) і випробування на підвищення температури (при 1,1-кратному номінальному струмі). Звіти про випробування входять у комплект поставки.

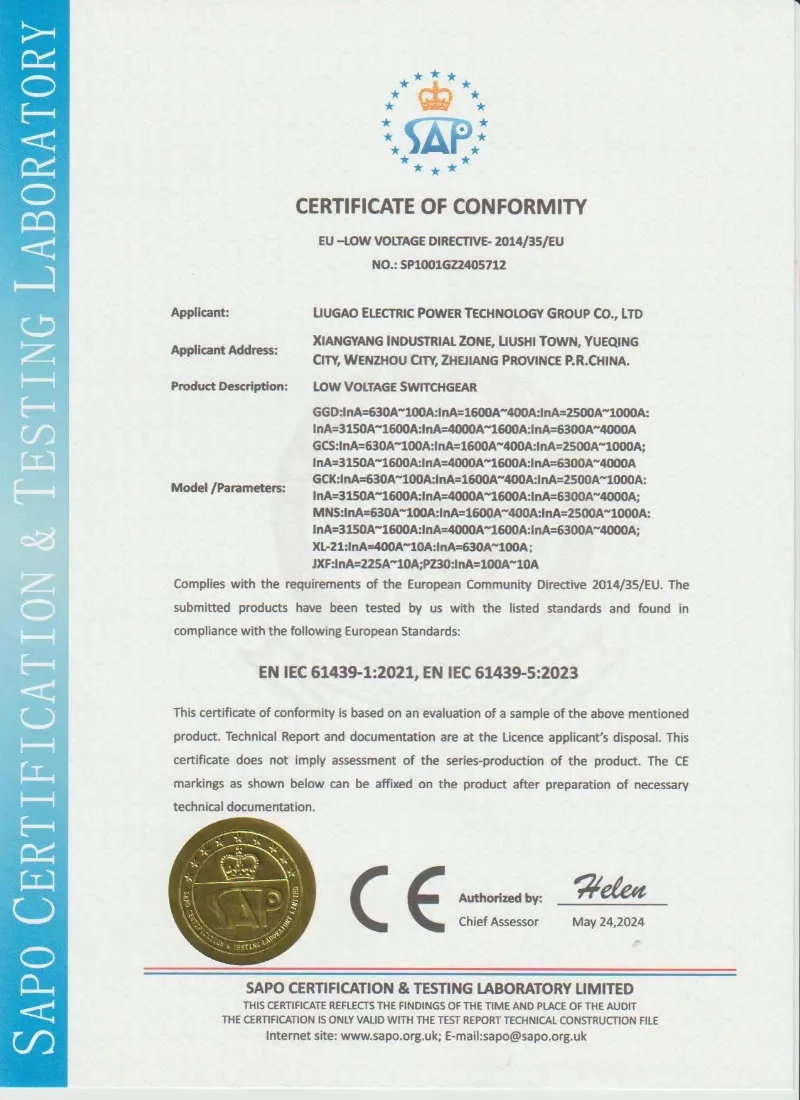

Сертифікація та гарантія якості

Lugao дотримується процедур управління якістю на основі ISO для виробництва розподільних пристроїв. Для проектних замовлень ми можемо надати перевірочні документи, звіти про звичайні випробування та фотографії продукту перед відправкою згідно з підтвердженою технічною угодою.

• Система управління якістю ISO 9001
• Система екологічного менеджменту ISO 14001
• Проектування та тестування на основі IEC 61439-1/2
• Звіт про звичайні випробування перед відправкою
• Фотографії огляду фабрики доступні за запитом

Упаковка, доставка та післяпродажне обслуговування

Упаковка та доставка

● Individual drawer packaging: Anti-static bubble wrap inside corrugated box, labeled with circuit diagram and rating.

● Основна упаковка шафи: стретч-плівка + папір VCI + експортний ящик з фанери (товщина 15 мм). Усі основи ящиків оснащені кишенями для навантажувачів.

● Термін доставки: FOB Нінбо, CIF основні порти або EXW.

● Термін виконання: 20 робочих днів для стандартних конфігурацій.

Післяпродажне обслуговування

● Гарантійний термін: 12 місяців з дати введення в експлуатацію (максимум 18 місяців з моменту відвантаження).

● Безкоштовна віддалена технічна підтримка через відеодзвінок або електронну пошту (відповідь протягом 4 робочих годин).

поширені запитання:

Q1: Яка різниця між ящиками 8E/2, 8E та 16E?

A: Це стосується модулів висоти ящика: 8E/2 = 100 мм (половина модуля), 8E = 200 мм (повний модуль), 16E = 400 мм (подвійний модуль). Чим більший ящик, тим вищий допустимий струм і більше доступних вторинних клем.

Q2: Чи можу я замінити шухляду, не від’єднуючи джерело живлення?

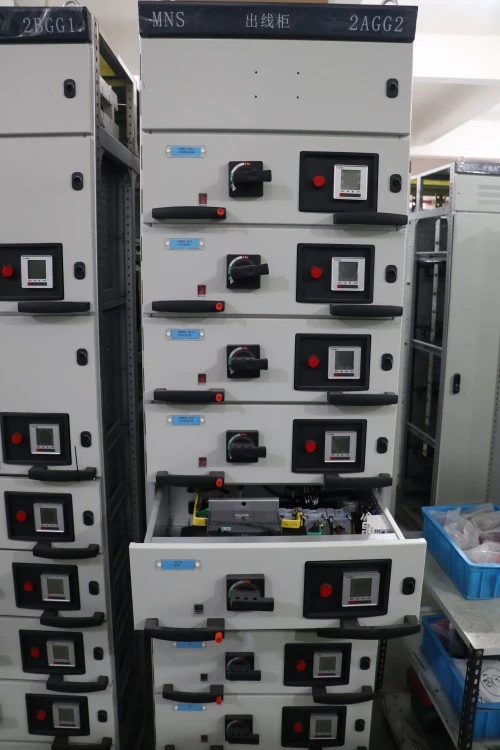

A: Так. Це основна особливість розподільної шафи MNS Modularization висувного типу. Перемістіть шухляду в ізольоване положення (біла ручка), розблокуйте та витягніть її. Головна шина залишається під напругою. Однак завжди спочатку від’єднуйте сторону навантаження.

Q3: Чи постачається шафа з системою моніторингу температури?

A: Стандартні блоки не включають моніторинг, але ми пропонуємо опціональні розумні шухляди з вбудованими датчиками PT100 і центральним дисплеєм, що показує температуру шин і шухляд.

Q4: Чи можна пізніше розширити шафу без заміни існуючих секцій?

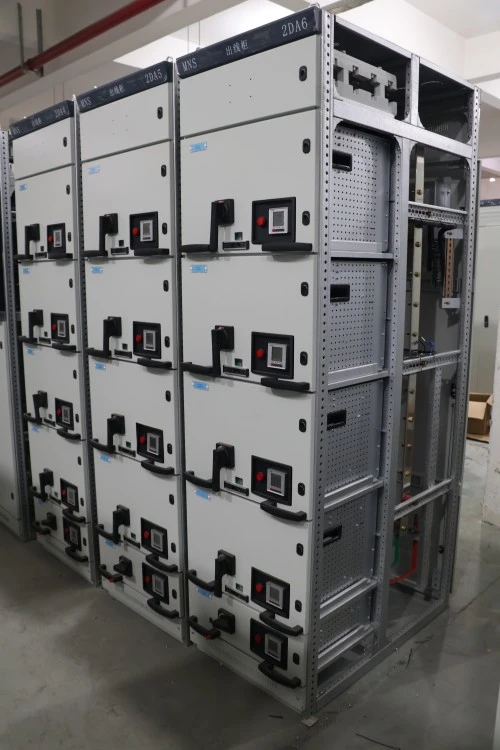

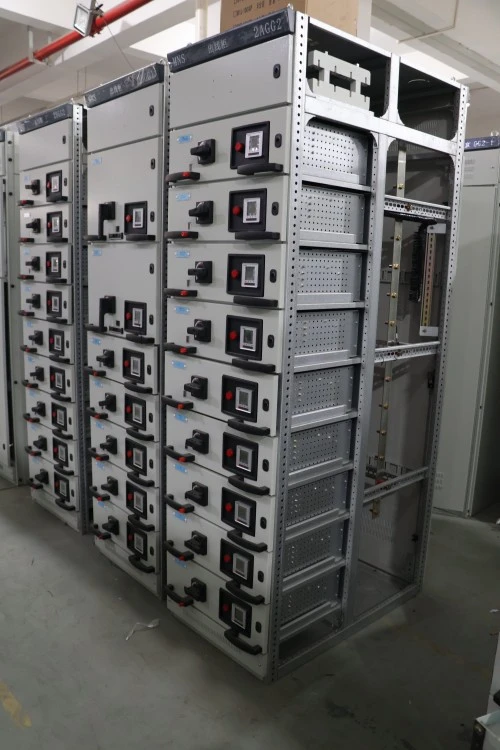

A: Так. Кожна вертикальна секція механічно та електрично призначена для бокового підключення. Ви можете прикрутити додаткову камеру до будь-якого кінця та підключити шини за допомогою комплектів розширення, що входять у комплект.
