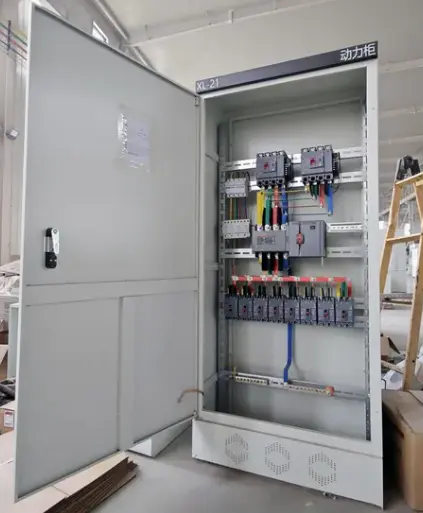

Розподільний пристрій XL-21 з фіксованою розподільною коробкою

Розподільний пристрій із фіксованою розподільною коробкою XL-21 — це закрита низьковольтна розподільна шафа, що монтується на стіні або встановлюється на підлогу, зазвичай розрахована на струм до 630 А. Він має внутрішню монтажну конструкцію фіксованого типу, тобто всі автоматичні вимикачі, контактори, лічильники та клеми стаціонарно встановлені на внутрішніх рейках або монтажних пластинах, а не знімні.

Що робить цей продукт?

● Отримує та розподіляє електроенергію від основного вхідного джерела до кількох вихідних гілок

● Забезпечує захист від перевантаження по струму та короткого замикання для наступного обладнання за допомогою автоматичних вимикачів у литому корпусі (MCCB) або мініатюрних автоматичних вимикачів (MCB).

● Дозволяє локально керувати двигунами, ланцюгами освітлення та іншими навантаженнями за допомогою кнопок або перемикачів, встановлених на дверях

● Розміщує вимірювальні та контрольні пристрої, такі як амперметри, вольтметри та цифрові вимірювачі потужності

● Ізолює ланцюги для безпечного обслуговування за допомогою головного вхідного вимикача або автоматичного вимикача

Технічні параметри

Стандарти та сертифікати

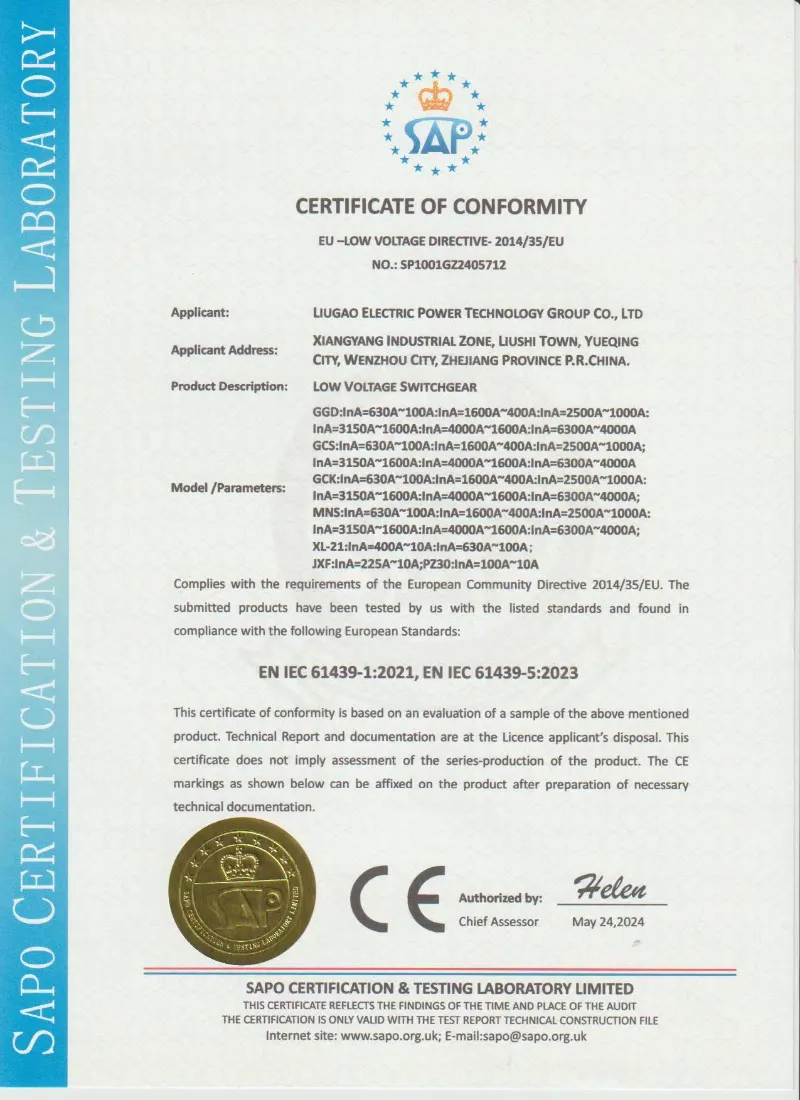

Розподільний пристрій XL-21 із фіксованою розподільною коробкою може виготовлятися відповідно до стандартів IEC 61439, GB/T 7251 та технічних вимог, що стосуються конкретного проекту. Lugao Power підтримує стандартні заводські випробування перед відправкою, включаючи випробування опору ізоляції, випробування витримуваної напруги промислової частоти, перевірку проводки, випробування механічної роботи та візуальний огляд.

• IEC 61439 низьковольтні комутаційні пристрої та апарати керування
• Заводська система управління якістю ISO
• Звіт про звичайні випробування доступний перед доставкою
• За запитом надається стороння перевірка
• Доступні індивідуальні налаштування для OEM і проекту

На відміну від більших висувнихрозподільні пристрої, XL-21 розроблений для застосувань, де зміни схеми нечасті, а простота цінується над модульною гнучкістю. Його фіксована конструкція пропонує нижчу початкову вартість, меншу площу та простіший монтаж. По суті, розподільна шафа XL-21 — це робоча конячка малого та середнього розподілу електроенергії — надійна, нескладна та економічна.

Переваги продукту

Розподільний пристрій із фіксованою розподільною коробкою XL-21 пропонує кілька переконливих переваг, які роблять його кращим вибором для додатків із фіксованим розподілом.

Особливості продукту

Панель розподілу електроенергії низької напруги має наступні особливості, які відрізняють її від конкуруючих стаціонарних розподільних коробок.

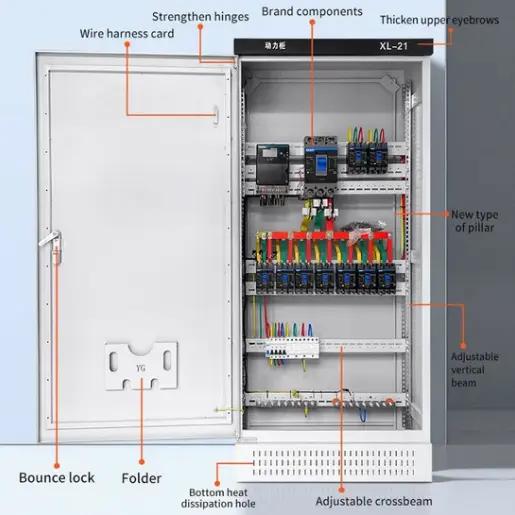

Зварна рама з подвійним покриттям: Основна рама виготовлена ​​з холоднокатаної сталі товщиною від 1,5 до 2,0 мм із безперервним дуговим зварюванням із захистом CO₂ на всіх з’єднаннях. Після зварювання весь корпус проходить знежирення, фосфатування та електростатичне порошкове покриття (мінімум 70 мкм) у кольорі RAL 7035. Цей двошаровий захист значно перевершує коробки, зібрані заклепками або болтами, в корозійних середовищах.

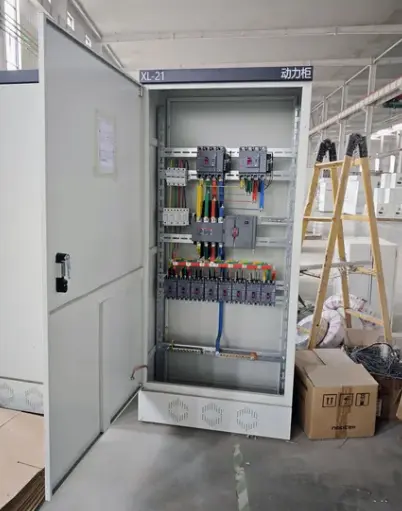

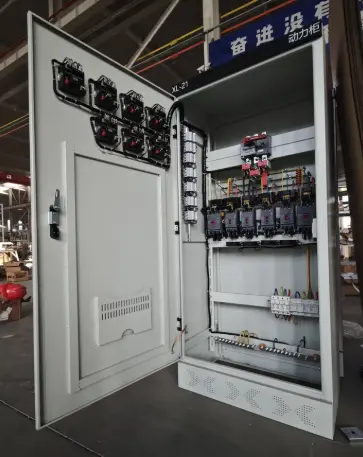

Двері на петлях з кутом відкривання на 130°: передні двері оснащено міцними петлями з нержавіючої сталі, що дозволяють відкривати на 130°, а також триточковим замковим механізмом (верхня, середня, нижня) зі стандартною ручкою DIN. Для зчитування показань лічильника, не відкриваючи дверцята, передбачено прозоре вікно приладу.

Знімні бічні та задня панелі: обидві бічні панелі та задня панель знімаються за допомогою стандартного шестигранного ключа. Це забезпечує 360° доступ до внутрішніх компонентів під час встановлення або обслуговування — функція, яка рідко зустрічається в недорогих розподільних коробках.

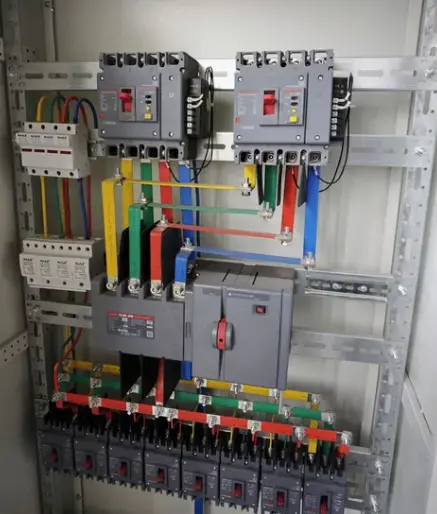

Універсальні монтажні рейки: всередині шафа оснащена як перфорованими монтажними пластинами (для пристроїв, що монтуються на гвинтах), так і DIN-рейками (для пристроїв, що фіксуються). Ця двосистемна конструкція вміщує будь-яку марку MCCB, MCB, контакторів або клемних блоків.

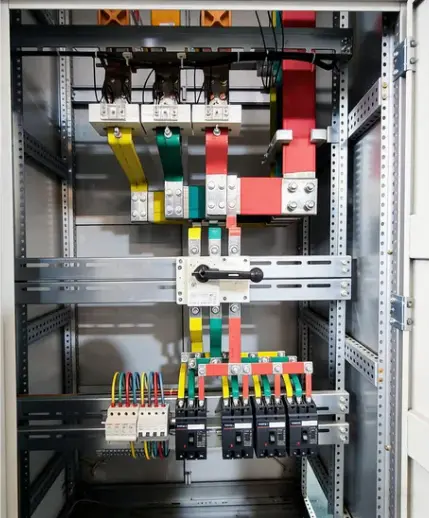

Інтегровані шини нейтралі та заземлення: встановлена ​​на заводі мідна нейтральна шина (повна потужність) і шина заземлення (половина потужності) проходять по всій висоті корпусу з попередньо просвердленими точками з’єднання через кожні 50 мм. Немає необхідності додавати окремі шини на місці.

Система проводки кабелю: вертикальні кабельні жолоби з лівого та правого боків, кожна зі знімними кришками. На верхній, нижній і обох бічних стінках передбачені отвори для входу/виходу кабелю. Окремий канал управління відокремлює низьковольтну проводку від силових кабелів.

Ізоляційний вимикач вхідного входу з блокуванням дверей: ручка головного вимикача вхідного сигналу механічно з’єднана з передніми дверима — двері неможливо відкрити, якщо головний вимикач не знаходиться в положенні ВИМКНЕНО. Ця функція безпеки запобігає випадковому контакту з струмоведучими частинами.

Маркування схем шовкографією: кожна позиція схеми чітко позначена на внутрішній монтажній пластині за допомогою зносостійкого шовкографії. Етикетки не вицвітають і не відклеюються, як клейкі наклейки.

Застосування продукту

Стаціонарний розподільний пристрій XL-21 широко використовується в таких секторах:

● Промислові підприємства – механічні цехи, складальні лінії, обладнання для обробки матеріалів, зварювальні станції (зазвичай живильники 100–630 A)

● Комерційні будівлі – торговельні центри, офісні приміщення, роздрібні магазини, ресторани (освітлення та загальний розподіл електроенергії)

● Residential complexes – Apartment building floor distribution, community facilities, parking lot lighting

● Інфраструктура – ​​освітлення тунелів, електропостачання платних станцій, шафи керування вуличним освітленням

● Системи опалення, вентиляції, вентиляції та кондиціонування повітря – Головний розподіл для холодильних установок, установок обробки повітря, насосних відділень

● Тимчасове електроживлення на майданчику – Будівельні трейлери, розподіл електроенергії для подій, знімальні майданчики

У всіх цих сценаріях електрична розподільна шафа забезпечує баланс вартості, надійності та простоти обслуговування, з яким не можуть зрівнятися більш складні розподільні пристрої.

FAQ

Який номінальний діапазон струму розподільного пристрою XL-21?

Стаціонарна розподільна коробка XL-21 зазвичай може бути налаштована від 100 A до 630 A відповідно до проектного навантаження та конструкції схеми.

Чи може Lugao налаштувати макет внутрішнього компонента?

так Ми можемо налаштувати компонування автоматичних вимикачів, автоматичних вимикачів, контакторів, лічильників, клем, збірних шин і позицій кабельних вводів відповідно до вашої однолінійної схеми.

Яку інформацію я повинен надати для пропозиції?

Будь ласка, надайте номінальну напругу, номінальний струм, кількість вхідних і вихідних ланцюгів, характеристики вимикача, ступінь захисту, тип установки, кількість і порт призначення.

Чи можете ви надати схеми підключення до виробництва?

так Lugao може надати компонувальні креслення, електросхеми та документи технічного підтвердження перед виробництвом для затвердження замовником.

Чи підходить шафа XL-21 для використання на вулиці?

Стандартні шафи XL-21 використовуються переважно всередині приміщень. Для зовнішнього застосування ми можемо налаштувати вищий рівень захисту IP, водонепроникну структуру та антикорозійне покриття.

Упаковка, доставка, післяпродажне обслуговування та поширені запитання

Упаковка та доставка

Індивідуальна упаковка:Кожна шафа загорнута в антикорозійний папір VCI, потім пухирчасту плівку, потім стрейч-плівку і, нарешті, поміщено в 10-мм фанерний ящик із сталевими захисними краями.

Умови доставки:FOB Нінбо, CIF основні порти або франко-завод.

Час виконання:15 робочих днів для стандартних комплектацій (до 10 одиниць).

Післяпродажне обслуговування – 1 рік гарантії

●Гарантійний термін:12 місяців з моменту введення в експлуатацію або 18 місяців з моменту відвантаження, залежно від того, що настане раніше.

●Покриття:Виробничі дефекти, включаючи розтріскування зварного шва рами, пошкодження покриття (неабразивного), несправне блокування дверей і помилки проводки.

● Винятки:Пошкодження внаслідок неправильного встановлення, перевантаження за межі номінального струму, фізичного впливу, корозії внаслідок невказаних хімікатів або форс-мажорних обставин.
