Коливання напруги, стрибки блискавки та умови постійного перевантаження часто спричиняють деформацію обмотки та передчасний вихід із ладу ізоляції в мережах розподілу електроенергії. Компанія Lugao Power Co., Ltd., яка працює як спеціалізована фабрика силових трансформаторів у Китаї, усуває ці вразливості трансмісії за допомогою наших прецизійних мідних обмоток, передової технології відпалу серцевини та потужних масляних систем ізоляції. З 2016 року наше виробниче підприємство, сертифіковане за стандартами ISO9001 і SGS, постачає надійні підвищувальні та знижувальні блоки, які поглинають екстремальні перешкоди в мережі, забезпечуючи підстанції та промислові підприємства стабільним регулюванням напруги та довгостроковою електричною надійністю.
Які електричні та механічні сили визначають продуктивність силового трансформатора високої напруги?
На відміну від стандартних розподільних трансформаторів, які обслуговують лише перетворення середньої напруги, рішення силових трансформаторів мають відповідати двом суперечливим вимогам: вони повинні підвищувати вихідну напругу генератора до рівнів передачі або знижувати потужність високої напруги з високою потужністю до рівнів розподілу, водночас витримуючи величезні електромагнітні сили та стрибки струму короткого замикання, що виникають під час збоїв у мережі.
Звичайні структури обмоток схильні до деформації або навіть руйнування під впливом постійних радіальних електромагнітних сил, що потенційно може спровокувати раптові міжвиткові короткі замикання та катастрофічний вихід з ладу. Наші спеціально розроблені агрегати мають оптимізовану систему затиску серцевини, високоміцну ізоляційну плиту та жорстку конструкцію бака. Ця конструкція забезпечує повне розв’язування аксіальних і радіальних електромагнітних сил, ефективно запобігаючи зміщенню обмоток і надмірному підвищенню температури гарячої точки. Завдяки цій оптимізованій механічній конструкції,Силові трансформатори Lugaoзабезпечують подовження терміну служби до 28% за умов тривалої безперервної передачі з великим навантаженням.
Як металургія сердечників і технології намотування запобігають гарячим точкам і старінню ізоляції?
Під час перевірки кваліфікованих постачальників силових трансформаторів інженерні групи повинні зосередитися на виборі матеріалу сердечника, техніці намотування та інтегральній координації ізоляції. Циклічні зміни навантаження під час тривалої передачі легко спричиняють локальний перегрів на з’єднаннях сердечника та провідниках обмотки, що ще більше прискорює деградацію масла, крихкість паперової ізоляції та незворотний пробій діелектрика.
|
Внутрішній компонент
|
Вибір основного матеріалу
|
Обробка сердечника/обмотки
|
Індикатор ефективності
|
Первинна профілактика відмов
|
|
Високопроникні шари серцевини
|
Високоякісна холоднокатана кремнієва сталь з орієнтованим зерном (27QG120)
|
З'єднання Step-Lap і відпал для зняття напруги
|
Втрати без навантаження ≤ стандарту IEC 60076
|
Запобігає насиченню сердечника та гарячим точкам витоку потоку
|
|
Прецизійні обмотки ВН/НН
|
Провідники з безкисневої міді + ізоляція з крафт-паперу преміум-класу
|
Безперервне спіральне намотування та вакуумне сушіння
|
Динамічна стійкість до короткого замикання ≥ 2,5% відхилення реактивного опору
|
Усуває викривлення обмотки при раптових струмах пошкодження
|
|
Надміцна конструкція танка
|
Високоміцна конструкційна сталь (Q345R)
|
Роботизоване зварювання та випробування на герметичність (0,3 МПа)
|
Нульовий рівень витоку (24-годинний тест на занурення)
|
Запобігає просочуванню масла та розриву бака під тиском внутрішньої дуги
|
|
Удосконалена система масляної ізоляції
|
Високоякісна мінеральна олія або біорозкладна природна ефірна рідина
|
Вакуумне заповнення олією та циркуляційна сушка гарячої олії
|
Напруга пробою ≥ 60 кВ (IEC 60156)
|
Запобігає частковим розрядам і прискорює розсіювання тепла
|
Які індивідуальні типи напруги, потужності та охолодження може запропонувати Lugao?
Lugao Power Co., Ltd. володіє виробничим цехом, сертифікованим ISO9001 і SGS, обладнаним професійними лініями для різання стрижневих труб, намотальними машинами, вакуумними сушильними печами та потужними випробувальними майданчиками. Усі продукти виробляються в суворій відповідності до міжнародних стандартів IEC, GB, CE та CCC, підтримуючи пряму заміну підключай і працюй без зміни оригінальних макетів підстанції.
Класи напруги та діапазони потужностей
Lugao розробляє кілька класів напруги силового трансформатора, щоб відповідати різним рівням передачі та вимогам розподільної мережі:
· Силовий трансформатор 132 кВ / 110 кВ, що підвищує/понижує:Призначений для великих підстанцій, систем підключення до мережі електростанцій і важких промислових зон, які потребують масової передачі електроенергії. Приймаючи міцну масляну конструкцію бака з охолодженням ONAN або ONAF, він має виняткову стійкість до короткого замикання та надзвичайно низький рівень часткового розряду (≤ 5 пКл), полегшуючи перевірку та обслуговування втулок і перемикачів.
· Силовий трансформатор 33 кВ / 35 кВ:Підходить для промислових підприємств середнього розміру, колекторних підстанцій вітрових електростанцій і розподільних мереж кампусу. Він поєднує високу ефективність із компактністю, пропонуючи гнучкі варіанти охолодження та настроювані крани напруги для адаптації до коливань напруги в мережі.
· Розподільний силовий трансформатор 11 кВ:Ідеально підходить для комерційних комплексів, житлових комплексів та проектів електрифікації сільської місцевості. Він має гофровану конструкцію масляного бака, яка усуває потребу в масляному консерваторі, тим самим зменшуючи частоту технічного обслуговування та забезпечуючи надійну роботу в суворих зовнішніх умовах.
Варіанти методу охолодження
Усі блоки Lugao Transformer пропонують гнучкі конфігурації охолодження для оптимізації теплових характеристик залежно від умов на місці:
· ONAN (Oil Natural Air Natural):Покладається на природну конвекцію для охолодження — ідеально підходить для додатків із помірним навантаженням у сприятливих умовах навколишнього середовища.
· ONAF (Oil Natural Air Forced):Збільшує природну циркуляцію масла за допомогою вентиляторів примусового повітряного охолодження, збільшуючи здатність постійного перевантаження приблизно на 30%.
· OFAF (Нафтовий форсований повітряний форс):Застосовує примусову циркуляцію масла з теплообмінниками з примусовою подачею повітря, що забезпечує максимальне розсіювання тепла для високопродуктивних силових трансформаторів у складних умовах.
Як вибрати ідеальну конфігурацію силового трансформатора для підстанцій з обмеженим простором?
Силовий трансформаторпри виборі потрібно всебічно враховувати обмеження простору сайту, прогнози зростання навантаження та вимоги до рівня несправності мережі. Для традиційних великих підстанцій із великою площею звичайні трифазні масляні установки з зовнішніми радіаторами є кращим рішенням. Вони справляються з рівномірним розподілом електромагнітних навантажень, і бригади технічного обслуговування можуть легко перевірити втулки та перемикачі РПН, не вимикаючи сусіднє обладнання.
Для міських підземних підстанцій і компактних ГІС (елегазових підстанцій) більш застосовні конструкції нижнього профілю з інтегрованими радіаторними панелями. Lugao пропонує індивідуальну оптимізацію займаної площі, зменшуючи загальні вимоги до площі до 15%, зберігаючи постійну потужність обробки електроенергії та ефективність охолодження для задоволення сучасних вимог до розширення міської мережі.
Як усунути високу температуру масла та стрибки часткового розряду під час тривалої експлуатації?
Компоненти, що використовуються в трансформаторах Lugao, ефективно вирішують дві поширені проблеми в експлуатації: надмірне підвищення температури масла та неконтрольований частковий розряд (PD). Тривалий вплив високої напруги та постійних струмів навантаження призводить до значних втрат міді та заліза, що призводить до зниження діелектричної міцності ізоляційної олії та погіршення ізоляції між обмотками; це, у свою чергу, викликає частковий розряд і накопичення газу, що потенційно може призвести до катастрофічних спалахів.
Наш ексклюзивний вбудований процес циркуляції гарячого масла та вакуумного сушіння в поєднанні з високоефективним блоком радіаторів безперервно циркулює та охолоджує ізоляційне масло. Він стабільно контролює температуру верхнього масла нижче 75 °C протягом 24-годинної безперервної роботи з повним навантаженням (температура навколишнього середовища ≤ 40 °C), підтримує повний діелектричний захист паперової ізоляції обмотки, стабілізує внутрішню газову рівновагу та запобігає локалізованим розрядам і розкладанню масла, викликаним накопиченням гарячих точок.
Дивіться нашу виробничу лініювідео
На власні очі відчуйте досконалість виробництва силових трансформаторів Lugao: [Натисніть тут, щоб переглянути наш повний огляд виробництва на YouTube]
Перегляньте супутні продукти
· [Сухий трансформатор із аморфного сплаву 10 кВ] — ідеально підходить для енергоефективних систем розподілу всередині приміщень.
· [33 кВ 35 кВ масляний трансформатор] — надійне рішення середньої напруги для промислових і відновлюваних проектів.
· [132 кВ 110 кВ 50 МВА 125 МВА масляний трансформатор] — Магістраль високої потужності для мереж електропередачі.

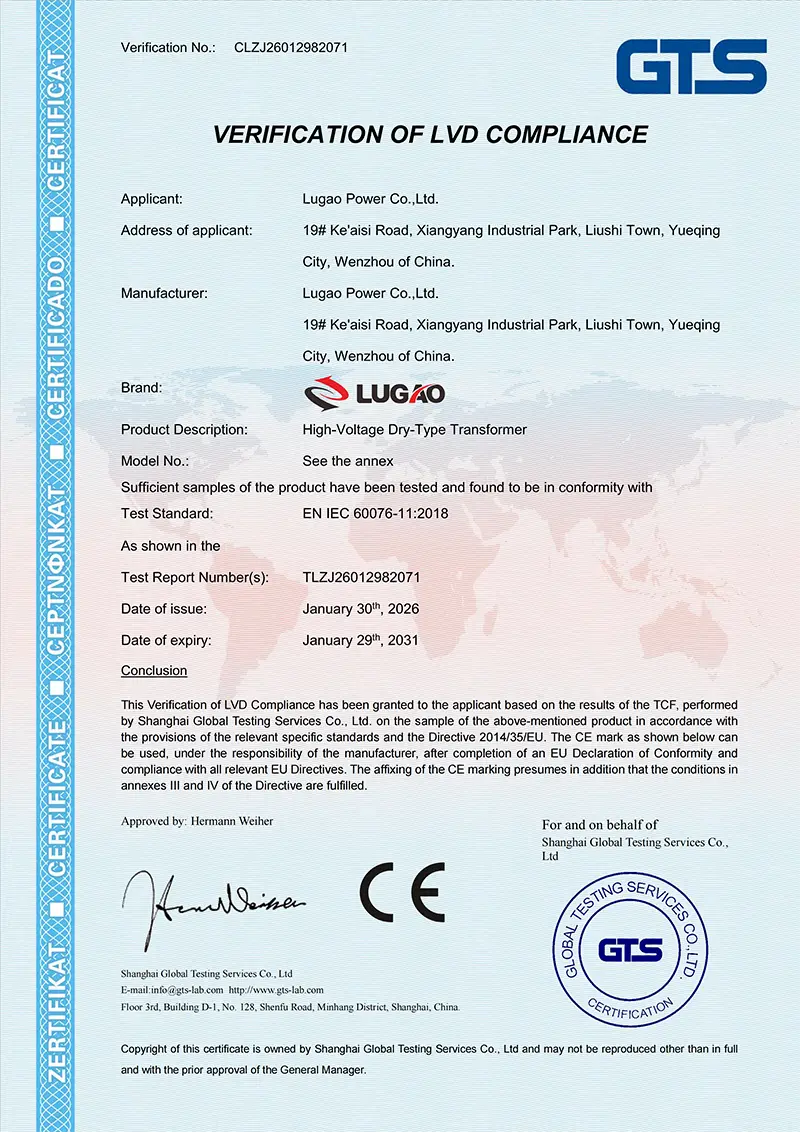

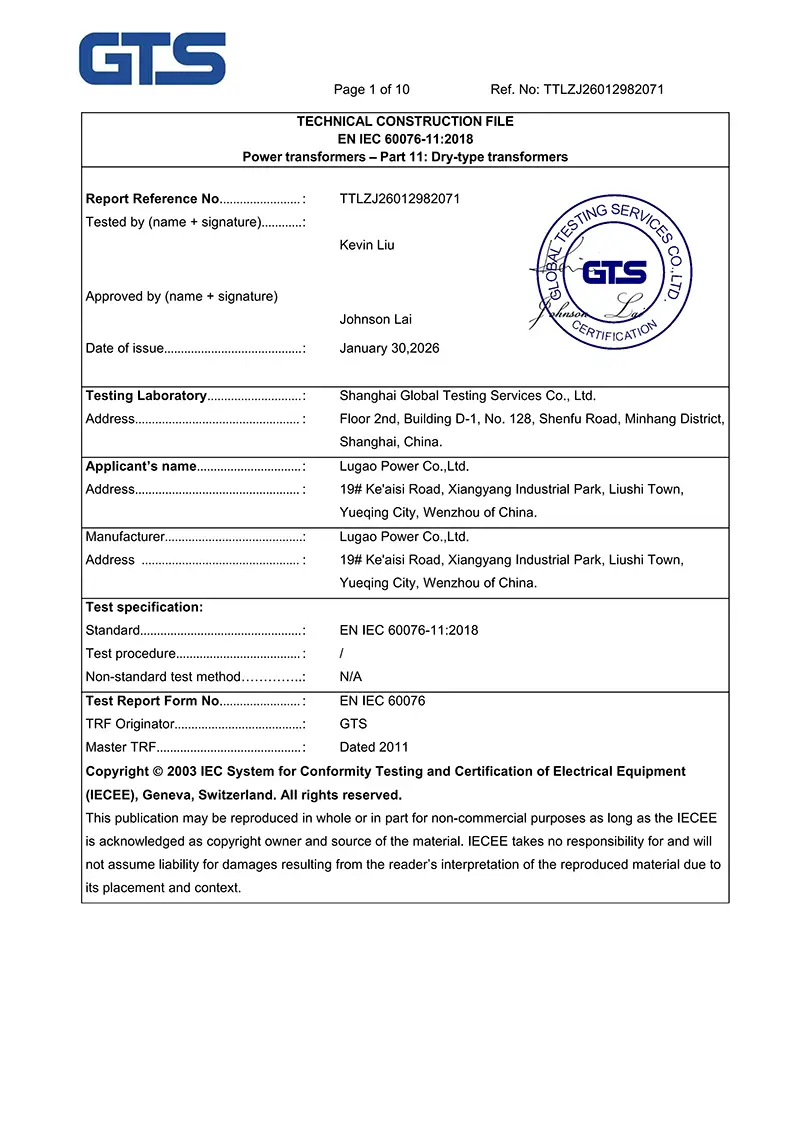

Джерела: офіційна технічна документація Lugao Power Co., Ltd. та протоколи випробувань, сертифіковані за стандартом IEC.
