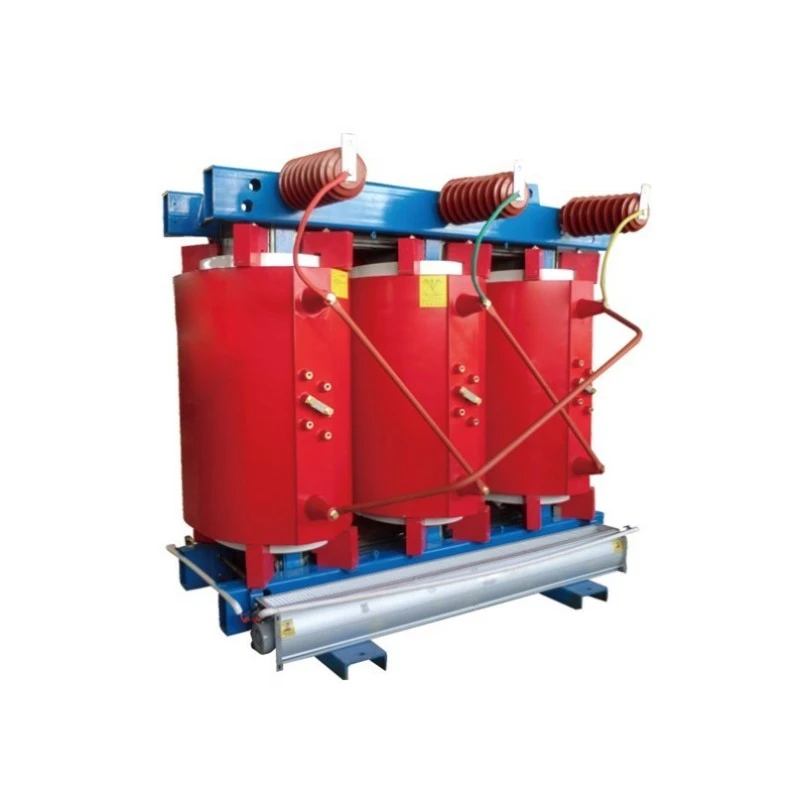

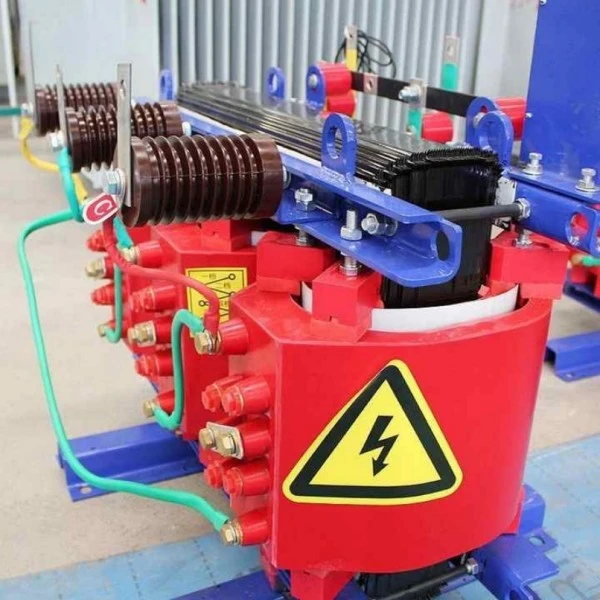

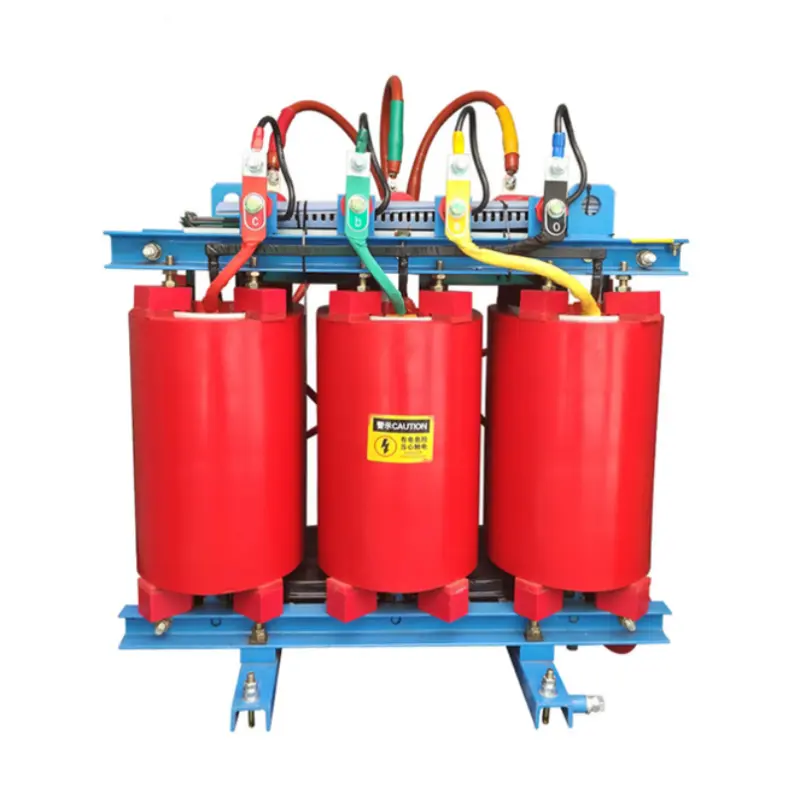

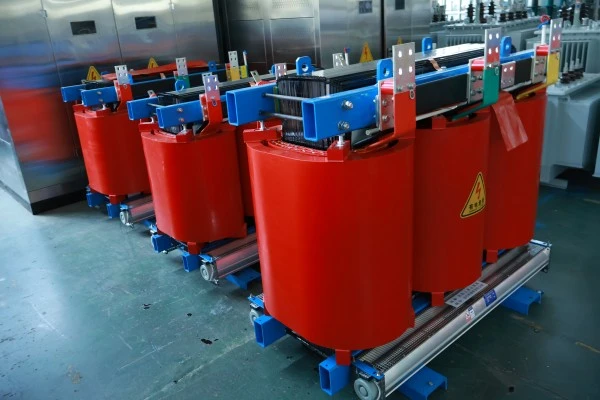

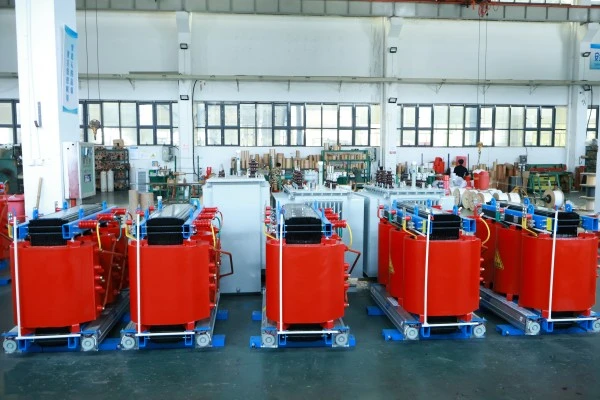

Сухий силовий трансформатор SCB13 з мідною обмоткою

Що це?

Серія SCB13 є трифазною, з полімерною ізоляцією, з мідною обмоткоюсиловий сухий трансформатор. У позначенні «SC» позначає литу смолу (вакуумне лиття з епоксидної смоли), «B» позначає фольгові обмотки, а «13» позначає рівень продуктивності, тобто його значення втрат відповідають вимогам рівня енергоефективності 1 національного стандарту GB 20052-2020. Провідним матеріалом сердечника є високочиста безкиснева мідь, а не алюміній або обміднений алюміній.

Що це робить?

1. Перетворення напруги: перетворює високу напругу (10 кВ, 35 кВ) у низьку напругу (400 В, 690 В) або підвищує її за потреби, відповідаючи вимогам до напруги різного обладнання.

2. Розподіл електроенергії: як основний пристрій розподільчої системи, він безпечно постачає електроенергію до багатьох навантажень, таких як промислові підприємства, комерційні комплекси, висотні будівлі та вітрові електростанції.

3. Безпечне джерело живлення: завдяки твердій ізоляції з негорючої епоксидної смоли він не розбризкує масло та не загоряється навіть у разі внутрішніх несправностей, що робить його особливо придатним для встановлення всередині приміщень або місць із суворими вимогами пожежної безпеки.

4. Тиха робота: шум під час роботи значно нижчий, ніж у традиційних масляних трансформаторів, що робить його придатним для житлових районів, лікарень, офісних будівель та інших чутливих до шуму середовищ.

Коротше кажучи, сухий силовий трансформатор з мідною обмоткою SCB13 — це сучасний пристрій розподілу електроенергії, який поєднує високу енергоефективність, повністю мідний сердечник, низький рівень шуму та вогнезахисну безпеку.

Переваги продукту

У порівнянні зі звичайними сухими трансформаторами цей виріб пропонує п’ять основних переваг:

Повністю мідні обмотки, відмінна провідність:Усі обмотки високої та низької напруги намотані за допомогою емальованого прямокутного мідного дроту або мідної фольги з безкисневої міді. Питомий опір міді (приблизно 0,0172 Ом·мм²/м) значно нижчий, ніж у алюмінію (приблизно 0,0283 Ом·мм²/м). Тому мідні обмотки однакового перерізу мають менший опір, менше тепловиділення та більший ККД перетворення потужності. Вартість електроенергії, заощаджена під час тривалої експлуатації, значно перевищує різницю початкових інвестицій.

Енергоефективність рівня 1, сумісна з національною стратегією подвійного викиду вуглецю:Рівень втрат SCB13 строго розроблений відповідно до національних стандартів енергоефективності рівня 1. Втрати холостого ходу приблизно на 10% нижчі, ніж SCB12, а втрати навантаження більш ніж на 5% нижчі. Для трансформатора потужністю 1000 кВА, який працює 8000 годин на рік, це економить понад 10 000 юанів щорічно на витратах на електроенергію, відновлюючи різницю в ціні порівняно зі стандартними трансформаторами протягом 3-5 років.

Вакуумне лиття з епоксидної смоли, надійна ізоляція:Обмотки відливаються та затверджуються імпортною епоксидною смолою Huntsman (або еквівалентної якості) під вакуумом, повністю усуваючи бульбашки повітря. Затверділий шар ізоляції має високу механічну міцність, стійкість до термічного удару, стійкість до розтріскування та захист від вологи та бруду. Частковий розряд контролюється нижче 5pC, що значно перевищує національні стандарти.

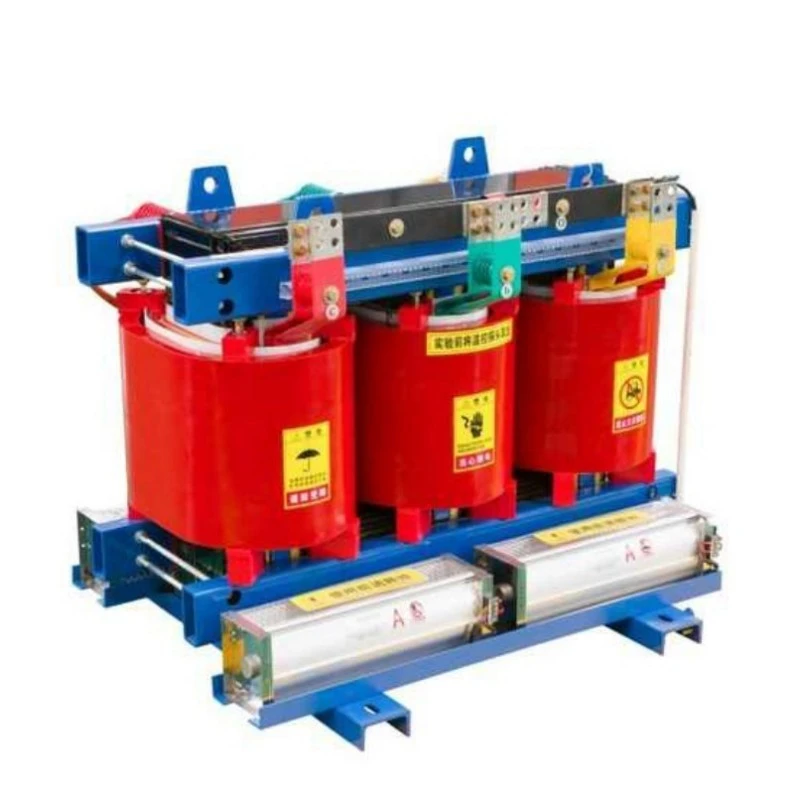

Сильна здатність до перевантажень, адаптується до коливань навантажень:При природному охолодженні він може працювати довгостроково при 10% перевантаженні; з примусовим повітряним охолодженням (встановлені вентилятори) вихідна потужність може збільшитися до понад 120% номінального значення. Для сезонних піків навантаження (наприклад, використання кондиціонера влітку) негайного збільшення потужності не потрібно.

Стійкість до вологи та забруднення, стійкість до навколишнього середовища:Лита поверхня намотування з епоксидної смоли є гладкою, щільною та негігроскопічною. Навіть після вимкнення в середовищі з відносною вологістю 100% він може запускатися безпосередньо при повному навантаженні без попереднього нагріву. Особливо підходить для вологих або корозійних середовищ, таких як підземні розподільні приміщення, прибережні зони з високим вмістом солі та хімічні заводи.

Особливості продукту

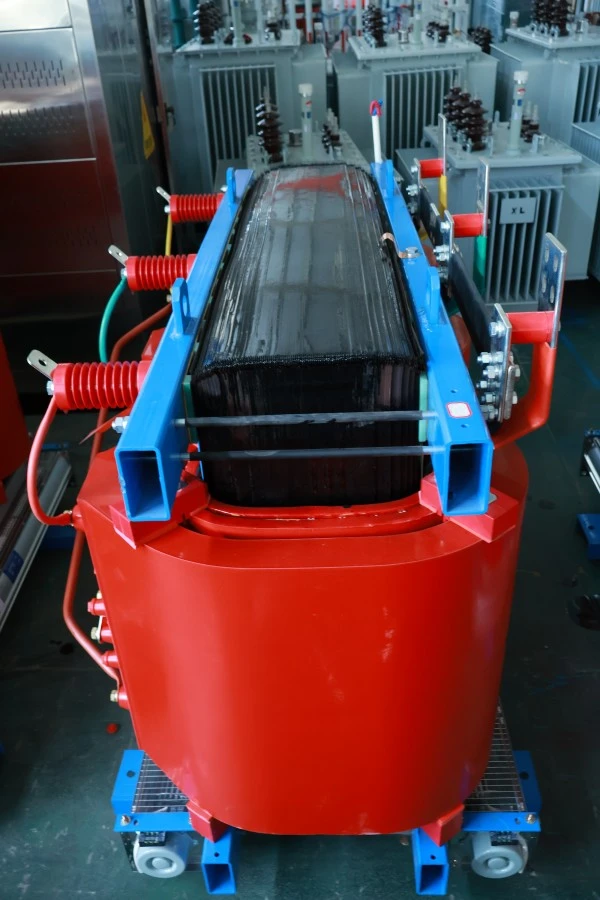

Основна структура: використовується технологія ламінування внахлест під кутом 45°, з основними ланками та хомутами, закріпленими високоміцними стяжками або пластинами. Застосування високопроникної зернисто-орієнтованої кремнієвої сталі (клас B30R090 або вищий) мінімізує втрати як на гістерезис, так і на вихрові струми.

Низьковольтні обмотки: обмотані мідною фольгою, закріплені на кінцях смоляними кінцевими кільцями. Ширина мідної фольги дорівнює висоті обмотки, забезпечуючи рівномірний осьовий розподіл ампер-витків і надзвичайно високу стійкість до електромагнітних сил короткого замикання. У шарі ізоляції використовується попередньо просочений DMD матеріал.

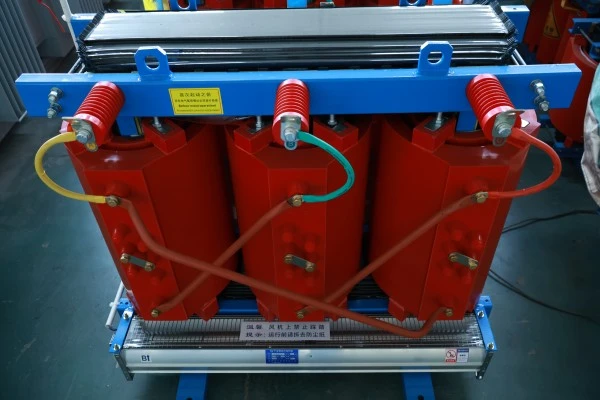

Обмотки високої напруги: намотані в багатошарові сегменти з використанням емальованого прямокутного мідного дроту класу H, із залитою смолою між кожним шаром, утворюючи міцну композитну ізоляцію з епоксидної смоли, армованої скловолокном. Відводи виведені з середини обмотки для поліпшення розподілу імпульсної напруги.

Система контролю температури та захисту: кожна фазна обмотка має попередньо вбудовані платинові RTD PT100 для моніторингу температури гарячих точок у реальному часі. Супровідний інтелектуальний терморегулятор оснащений: цифровим дисплеєм температури змійовика, сигналом перегріву (регульоване задане значення), вихідним сигналом відключення при перегріві та автоматичним пуском/зупинкою вентилятора (якщо додатково встановлено примусове повітряне охолодження).

Варіанти корпусу: додаткові корпуси з класом захисту IP20 (тверді предмети), IP23 (вертикальна крапельна вода) або IP40 (дрібні частинки), виготовлені з нержавіючої сталі, алюмінієвого сплаву або холоднокатаної сталі з порошковим покриттям. Корпуси мають вентиляційні отвори та дверні замки з блокуванням.

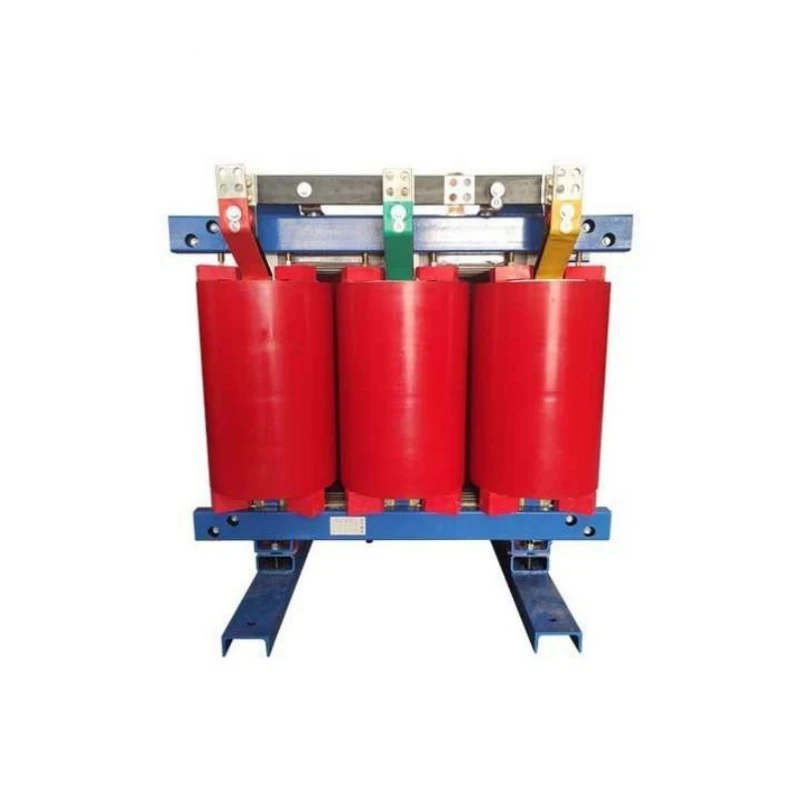

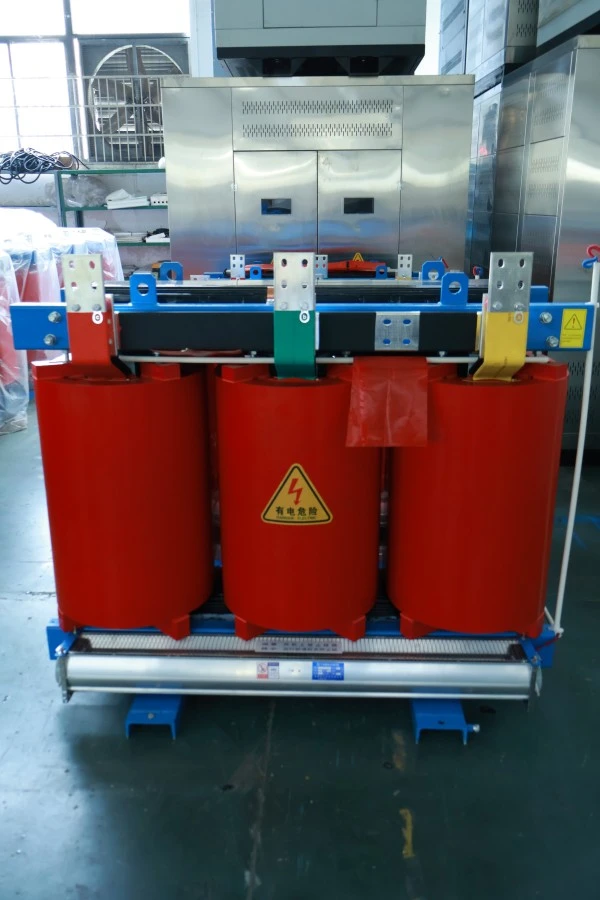

Підключення та встановлення: на стороні високої напруги використовуються повністю екрановані/повноізоляційні кабельні клеми або звичайні клеми з силіконової гуми; сторона низької напруги використовує луджені мідні шини. Дно трансформера оснащене швелерною сталевою основою та роликами для зручного позиціонування та переміщення.

Застосування продукту

Сухий силовий трансформатор з мідною обмоткою SCB13 ідеально підходить для таких сценаріїв:

Висотні будинки та комерційні центри: встановлюються в підвалах або розподільних приміщеннях поверхів обладнання, живлять ліфти, системи опалення, вентиляції, кондиціонування, освітлення та протипожежного захисту. Його негорючі характеристики відповідають будівельним протипожежним нормам, а низький рівень шуму не заважає мешканцям на верхніх поверхах.

Промислові та гірничодобувні підприємства: системи розподілу електроенергії на заводах з виробництва автомобілів, заводах із виробництва електронних компонентів і майстернях точної обробки. Повністю мідні обмотки витримують стрибки струму від частих пусків/зупинок двигуна, забезпечуючи хорошу стабільність напруги.

Відновлювані джерела енергії: підключення до електромережі для розподілених фотоелектричних станцій, допоміжні силові трансформатори для вітрових електростанцій, ізолюючі трансформатори для систем зберігання енергії. Висока енергоефективність зменшує втрати електроенергії при перетворенні.

Транспортна інфраструктура: станційні обслуговуючі трансформатори для станцій метрополітену, джерела живлення для сигнальних будівель високошвидкісної залізниці, центри розподілу електроенергії терміналу аеропорту, берегові системи живлення портів. Стійкість до вологи та короткого замикання відповідає високим вимогам до надійності залізничного транспорту.

Центри обробки даних і базові станції зв’язку: забезпечення чистого, стабільного живлення для серверів, комутаторів і систем ДБЖ. Тиха робота (зазвичай нижче 55 дБ) не заважає персоналу центру обробки даних.

Деталі виробництва

Процес намотування мідної фольги низької напруги

Обмотки низької напруги намотуються за допомогою мідної фольги на всю ширину на спеціалізованих машинах для намотування фольги. Краї мідної фольги закруглені для запобігання коронному розряду. З кожним обертом ізоляційний папір, попередньо просочений DMD, автоматично поміщається між шарами, а онлайн-контроль натягу забезпечує щільне намотування мідної фольги. Після завершення намотування весь вузол поміщають у форму для вакуумного лиття з епоксидної смоли, утворюючи монолітну структуру без пустот. Цей процес покращує стійкість обмоток низької напруги до короткого замикання більш ніж на 30% порівняно з дротяними структурами.

Високовольтна сегментована шарова обмотка

Обмотки високої напруги розділені на 4-6 сегментів (млинців), причому кожен сегмент додатково розділений на 2-4 шари. Повітроводи (або повітряні канали) між сегментами покращують розсіювання тепла, тоді як шарування знижує напругу між шарами. Відводи беруться з певних витків певних сегментів і позначаються різними кольоровими проводами. Для всіх з’єднань використовується аргонодугове зварювання або холодне зварювання під тиском для забезпечення мінімального контактного опору.

Обробка шумозаглушення ядра

Після завершення ламінування серцевини вся серцевина просочується під вакуумним тиском спеціально розробленим шумопоглинаючим ізоляційним лаком, який гасить мікровібрації між листами кремнієвої сталі, між листами та затискними частинами. Між сердечником і обмотками, а також між обмотками і затискними частинами розміщені подушки з високотемпературної силіконової гуми. Завдяки таким обробкам рівень шуму без навантаження може бути нижче 55 дБ (для 315 кВА і нижче), що можна порівняти з дзижчанням побутового холодильника.

Комплексне заводське випробування

Кожен сухий силовий трансформатор SCB13 з мідною обмоткою перед тим, як залишити завод, проходить такі випробування: вимірювання опору обмотки; вимірювання співвідношення напруг і перевірка векторної групи; вимірювання опору короткого замикання та втрат навантаження; вимірювання струму холостого ходу та втрат холостого ходу; вимірювання опору ізоляції та коефіцієнта розсіювання діелектрика; випробування на стійкість до прикладеної напруги; випробування на стійкість до індукованої напруги; вимірювання часткового розряду. Дані випробувань записуються автоматично, а звіт про заводські випробування надається разом із відправленням.

Параметр продукту (специфікація)

Упаковка та післяпродажне обслуговування

Спосіб упаковки

1. Корпус трансформатора обгорнутий водонепроникною поліетиленовою плівкою, критичні ділянки покриті м’якою захисною прокладкою.

2. Упаковані в міцні фанерні ящики експортного класу з дном піддонів для транспортування навантажувачем.

3. Внутрішня частина ящиків, наповнена спіненим поліуретаном або стільниковим картоном, щоб запобігти пошкодженню вібрацією під час транспортування.

4. Чіткі позначки зовні: центр ваги, точки підйому, вологостійкий, не перекидатися.

Післяпродажне обслуговування

1. Безкоштовний гарантійний термін: 12 місяців з дати відправлення.

2. Будь-яка несправність, спричинена дефектами конструкції, матеріалів або виробництва протягом гарантійного періоду, буде безкоштовно відремонтована або замінена нашою компанією (включно з розумними транспортними витратами).
