Ізоляційний сухий трансформатор із зовнішнім повітряним охолодженням

Цей продукт зовнішнього типу, ізоляційного типу,сухий трансформаторз використанням повітряного охолодження (ANAN). Він не покладається на жодне рідке середовище для ізоляції чи розсіювання тепла, натомість використовує природну конвекцію або примусове повітряне охолодження для контролю підвищення температури.

Що це робить?

1. Електрична ізоляція: створює фізичний електричний бар’єр між первинною та вторинною обмотками, ефективно перериваючи контури заземлення, пригнічуючи гармоніки та фільтруючи високочастотні перешкоди та стрибки в мережі, забезпечуючи «чисте» живлення для чутливих навантажень.

2. Трансформація напруги: підвищує або знижує напругу змінного струму відповідно до вимог, пристосовуючи до потреб живлення різного обладнання.

3. Захист безпеки: Завдяки конструкції ізоляції запобігає прямому контакту персоналу зі стороною високої напруги, значно знижуючи ризик ураження електричним струмом.

4. Outdoor Adaptation : A rugged enclosure designed for IP54 or higher protection ratings enables it to withstand wind, rain, dust, salt spray, and long-term UV exposure.

Коротше кажучи, коли вам потрібне безпечне, чисте рішення для ізоляції та перетворення електроенергії, яке не вимагає технічного обслуговування, у суворих зовнішніх умовах, цей ізоляційний сухий трансформатор повітряного охолодження для зовнішнього використання є основним рішенням.

Переваги продукту

У порівнянні з традиційними масляними трансформаторами або стандартними сухими трансформаторами внутрішнього типу, цей продукт пропонує п’ять основних переваг:

1. Нульове забруднення, відсутність обслуговування: безмасляна конструкція повністю виключає ризик забруднення ґрунту або води через витоки, а також витрати на технічне обслуговування та простої, пов’язані з щорічним тестуванням і заміною масла. Для зовнішніх проектів, які відповідають суворим екологічним нормам, це є вирішальною перевагою.

2. Чудова стійкість до зовнішнього середовища: використовується процес імпрегнації під вакуумом (VPI) і система ізоляції класу H (180°C) у поєднанні з повністю герметичним зварним зовнішнім корпусом із нержавіючої сталі або алюмоцинкової сталі. Стабільно працює при температурі навколишнього середовища від -25°C до 50°C і відносній вологості повітря до 95%. Resistant to salt spray, fungus, and corrosion.

3. Ultimate Safety with Electrical Isolation : Reinforced insulation between primary and secondary windings achieves a dielectric withstand voltage of 3kV to 5kV (depending on model). Ефективно ізолює компоненти постійного струму, третю гармоніку та різноманітні впливи стрибків напруги від мережі, захищаючи точні інструменти, що знаходяться нижче.

4. Natural Air Cooling, Quiet and Reliable : Relies on air convection for heat dissipation without fans (optional). Operating noise is significantly lower than oil-immersed transformers. With no rotating mechanical parts in the core components, Mean Time Between Failures (MTBF) is significantly improved.

5. High Overload Capacity, Usable in Emergencies : Emergency overload capacity up to 120% for continuous operation, 150% for short-term operation. During unexpected outdoor load peaks (e.g., multiple motors starting simultaneously), no immediate capacity increase is needed, buying valuable time for the user.

Особливості продукту

Сердечник: високопроникна холоднокатана кремнієва сталь з орієнтованим зерном, процес з’єднання внапуск, значно зменшені втрати холостого ходу та струм збудження.

Windings : Both high and low voltage windings use all-copper (aluminum optional) conductors, wrapped with Nomex® or similar aramid insulation paper, processed via VPI vacuum impregnation with solventless varnish, forming a robust, moisture-resistant, high-temperature tolerant solid insulation structure.

Структура ізоляції: первинна та вторинна обмотки намотані на окремі бобіни або незалежні ніжки сердечника з додатковим електростатичним екраном між ними, що мінімізує ємність зв’язку та забезпечує відмінне придушення високочастотних перешкод.

Захисний корпус: стандартний захист IP54 (пилонепроникний, захищений від бризок), IP65 додатково. Корпус виготовлено з нержавіючої сталі або сталі Galvalume товщиною 2,0 мм, має водонепроникний дах, вентильовані жалюзі з нержавіючої сталі та замки проти підриву.

Система контролю температури: вбудовані датчики температури PTC або PT100 RTD, які підключаються до інтелектуального контролера температури для сигналізації про перегрівання, захисту від відключення та автоматичної активації вентилятора (якщо встановлено додаткові вентилятори).

Клеми: Зовнішня високовольтна розподільна коробка з силіконовими гумовими ущільнювачами та кабельними вводами. На стороні низької напруги використовуються луджені мідні шини або водонепроникні роз’єми.

Застосування продукту

Цей ізоляційний сухий трансформатор із зовнішнім охолодженням повітря широко використовується в таких сценаріях:

Виробництво енергії з відновлюваних джерел: ізоляція на стороні низької напруги фотоелектричних електростанцій і підстанцій вітрових електростанцій, встановлених на салазках, ізоляція вихідної напруги інвертора перед підключенням до мережі або місцевого електропостачання.

Зовнішнє промислове обладнання: ізоляція джерела живлення для нафтових бурових платформ, дробарок відкритих шахт, портових берегових систем електроживлення, тунелебурильних машин (щитових машин), запобігання стрибкам у мережі від пошкодження обладнання.

Тимчасове та аварійне живлення: ізоляція виходу генератора для заходів на відкритому повітрі, спортивних змагань і місць ліквідації наслідків стихійних лих, що забезпечує чисте живлення для аудіо-, відео- та контрольного обладнання.

Інфраструктура заряджання: вхідний роздільний трансформатор для зовнішніх швидкісних зарядних пристроїв постійного струму, що запобігає гармонійному зворотному зв’язку в мережу, захищаючи зарядні модулі.

Розумна електромережа та розподіл: станційні сервісні або розділові трансформатори в зовнішніх кільцевих головних блоках і компактних підстанціях, що забезпечують безпечне та надійне живлення для терміналів автоматизації (DTU/FTU).

Деталі виробництва

Процес імпрегнації під вакуумом VPI

Усі обмотки просочені ізоляційним лаком без розчинників під вакуумом, видаляючи внутрішнє повітря та дозволяючи лаку повністю проникати між витками, шарами та на землю. Після затвердіння він утворює монолітну «тверду» структуру з теплопровідністю, механічною міцністю та вологостійкістю, що значно перевищує стандартні процеси просочування.

Спеціальна розподільна коробка для зовнішнього використання

Розетка низької напруги має вогнестійку ізоляційну опорну панель із достатнім електричним зазором (>20 мм) між мідними шинами. Cable entries utilize multi-seal gaskets and cable glands, compatible with various armored or rubber-sheathed cables, preventing moisture ingress along the cable into the box.

Надміцний корпус із нержавіючої сталі

Корпус виготовляється за допомогою лазерного різання, згинання з ЧПУ та роботизованого зварювання з безперервною герметизацією всіх швів. Двері оснащені ручками з триточковим замиканням і стійкими до погодних умов ущільнювачами. Верхня кришка розроблена як кутовий щиток від дощу та включає підйомні рим-болти для зручного підйому на вулиці.

Упаковка, доставка та післяпродажне обслуговування

Спосіб упаковки

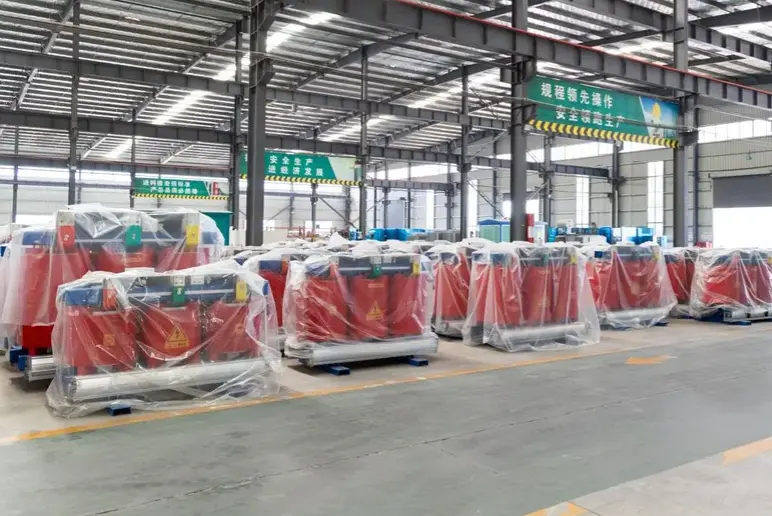

1. Корпус трансформатора обгорнутий вологостійкою поліетиленовою плівкою, всередині розміщений осушувач.

2. Packed in heavy-duty wooden crates or fumigation-free plywood boxes (meeting export standards), surrounded by high-density foam or air-filled bags for cushioning.

3. Такі ярлики, як «Вологостійкий», «Крихкий» і «Це вгору», прикріплені до зовнішньої сторони коробки.

Спосіб доставки

1. Внутрішній: спеціальна логістична вантажівка (невеликі вантажі можуть бути доставлені через Deppon/SF Express важкі вантажі).

2. Експорт: Організація морських, залізничних або повітряних перевезень, включаючи митну документацію.

Післяпродажне обслуговування

1. Гарантійний термін: 12 місяців з дати отримання.

2. Безкоштовний ремонт або заміна виробничих дефектів протягом гарантійного терміну.

Часті запитання (Q&A)

Питання 1: Чи не цей ізоляційний сухий трансформатор з повітряним охолодженням для зовнішнього використання більш схильний до перегріву та вигоряння порівняно зі звичайним масляним трансформатором?

A: Quite the opposite. Хоча повітря має нижчу теплопровідність, ніж масло, у нашому продукті використовується ізоляція класу H (розрахована на 180°C) і процес вакуумного просочення VPI. Heat from the windings is efficiently conducted away and dissipated through the enclosure. Для тієї самої потужності наша конструкція має більший запас підвищення температури, що зменшує ймовірність вигоряння, спричиненого витоком масла та подальшим низьким рівнем масла в традиційних агрегатах. нашІзоляційний сухий трансформатор із зовнішнім повітряним охолодженнямпрацює з температурою гарячих точок, значно нижчою за межу ізоляції, навіть при повному навантаженні за 40°C зовнішніх умов.

Q2: У дощові дні на вулиці, чи не потраплятиме дощова вода через охолоджувальні жалюзі та не спричинить коротке замикання всередині?

A: Ні. Наш рівень захисту корпусу – IP54. The louvers feature an internal labyrinth-style channel and metal mesh screen. Tests show that even with direct spray from the front at a rainfall intensity of 10mm per minute, the interior remains completely dry. All cable entry ports use explosion-grade sealed glands, completely blocking any path for moisture ingress.
