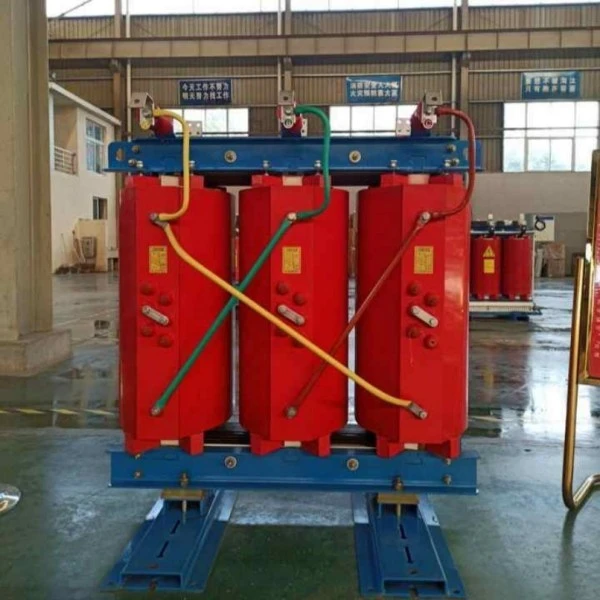

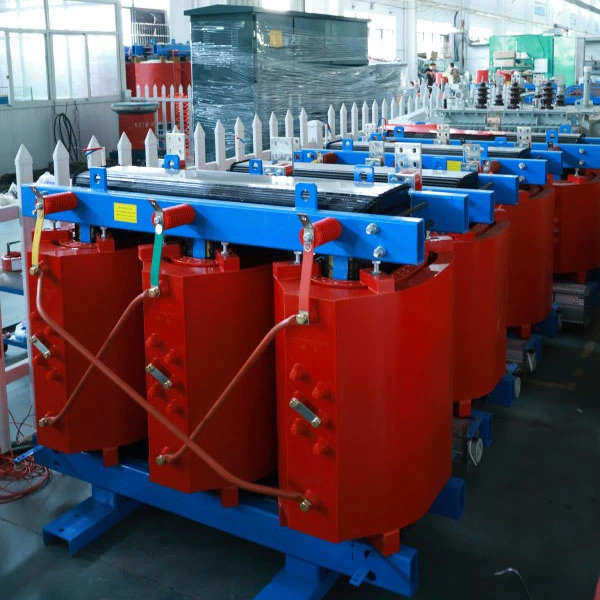

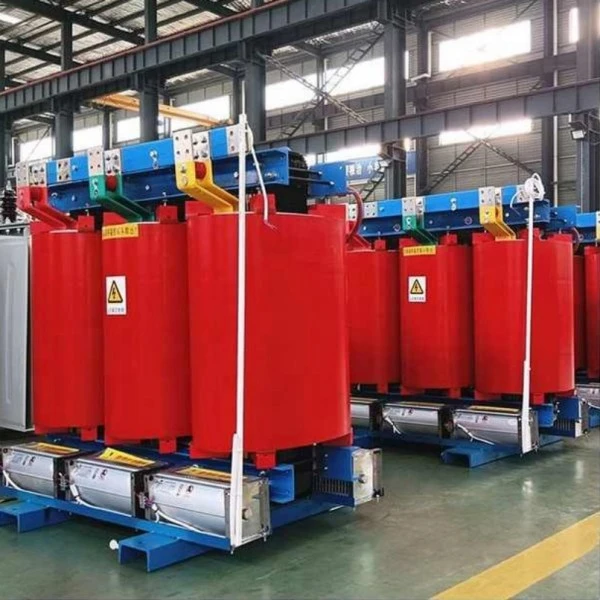

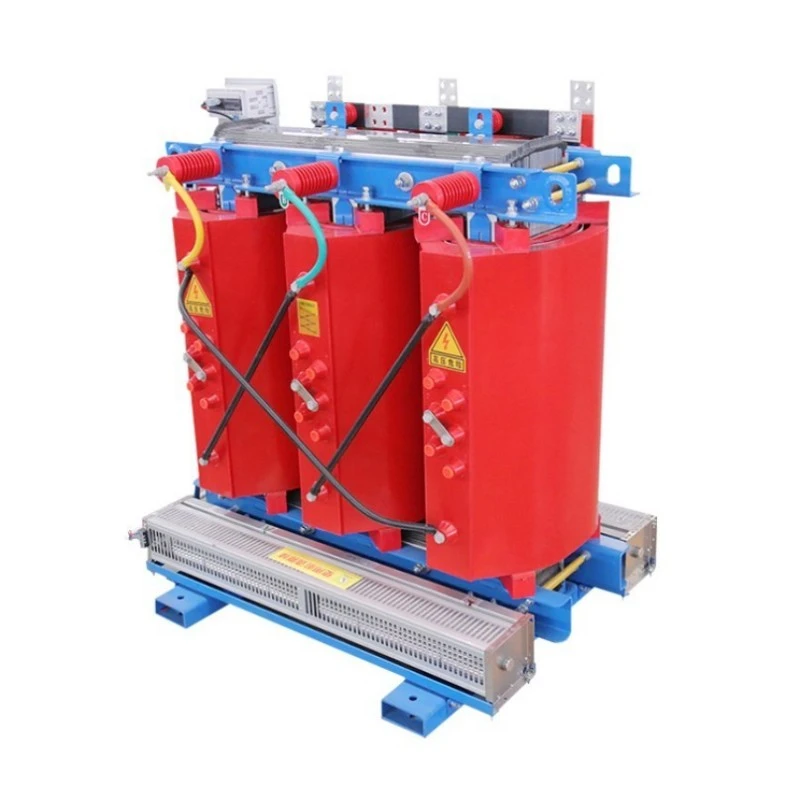

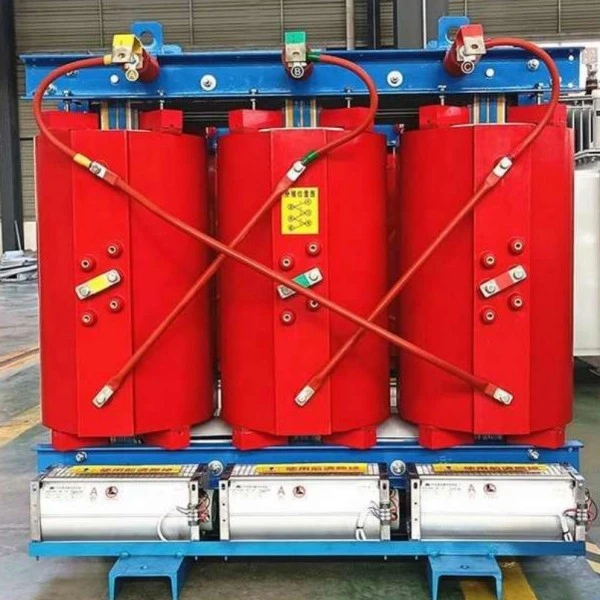

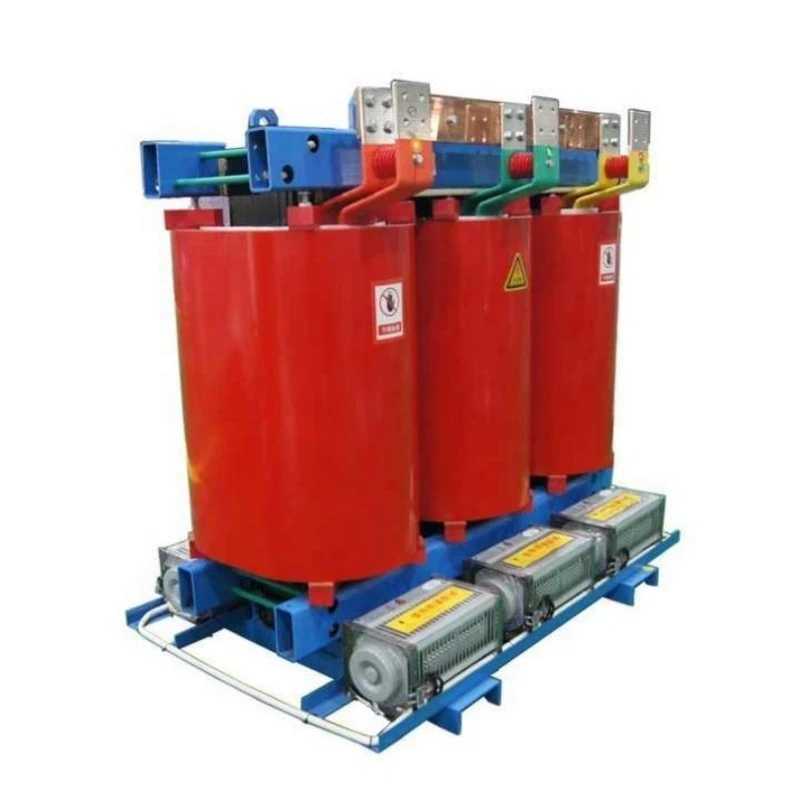

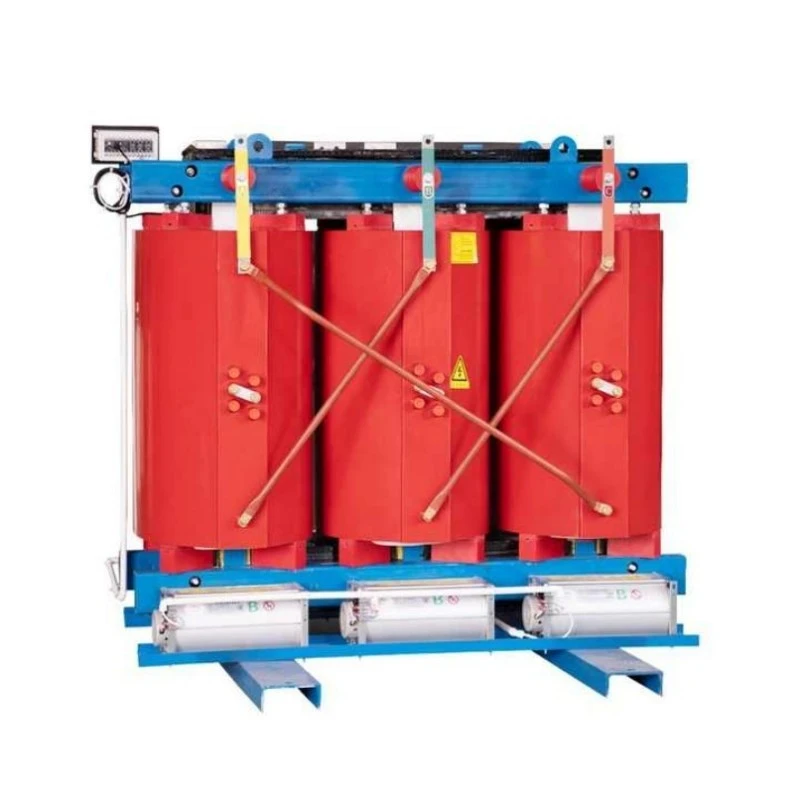

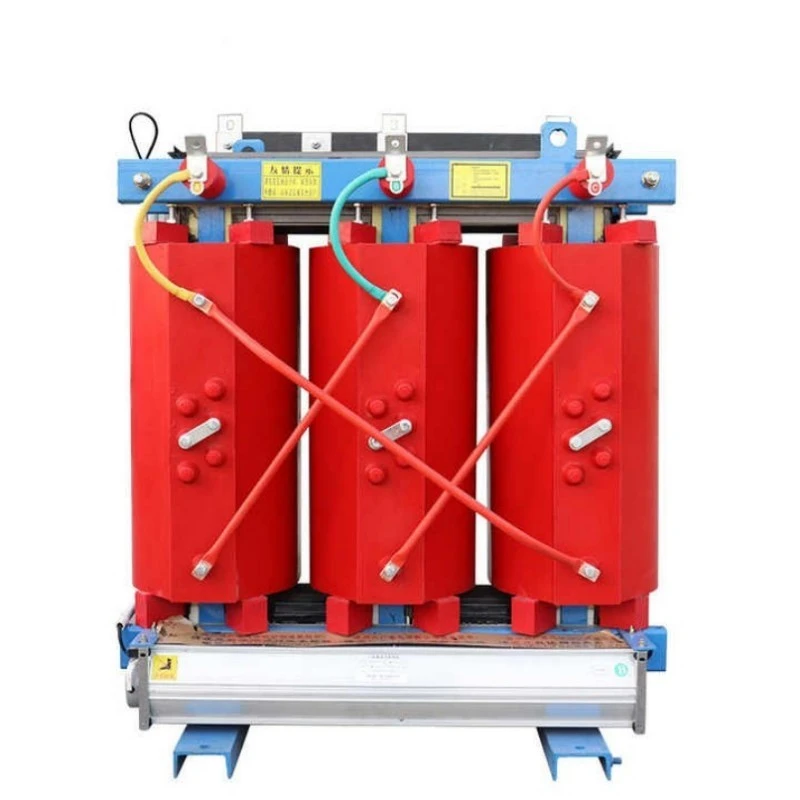

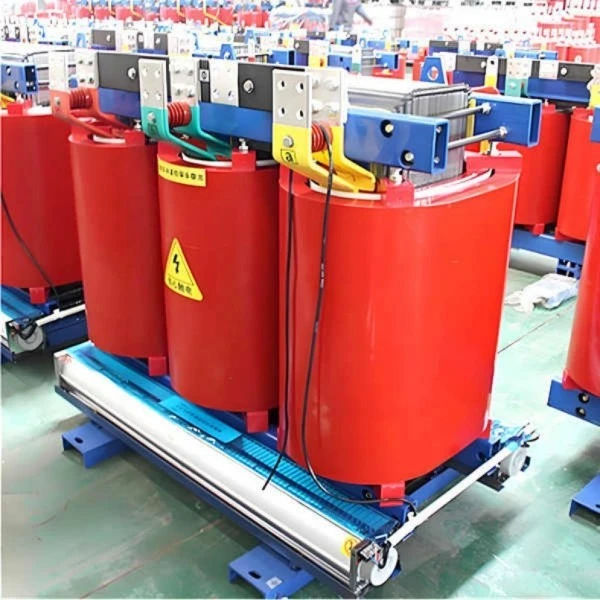

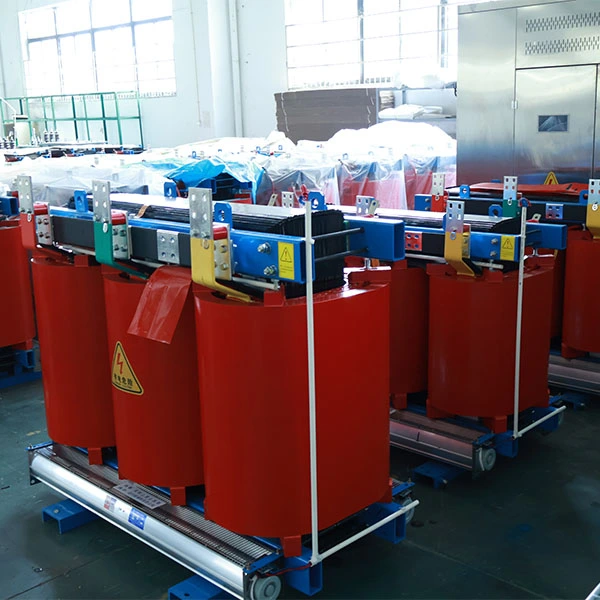

Сухий трансформатор, встановлений на мідній обмотці

Що це за обладнання?

Сухий трансформатор із мідною обмоткою, встановлений на платівці, — це трифазний сухий трансформатор із литої смоли, спеціально розроблений для установки на зовнішніх майданчиках. Він знижує середню напругу (зазвичай 10–35 кВ) до низької напруги (400/380 В) для безпечного розповсюдження в житлових районах, комерційних центрах, промислових парках і проектах відновлюваної енергетики.

На відміну від традиційнихмасляні трансформатори, цей продукт не використовує ізоляційне масло. Замість цього він використовує тверду ізоляцію з епоксидної смоли в поєднанні з природним або примусовим повітряним охолодженням. Обмотки повністю виготовлені з міді з високою провідністю, що забезпечує менші резистивні втрати, кращу здатність до перевантаження та довший термін служби. Корпус, встановлений на підкладці, дозволяє встановлювати безпосередньо на рівні землі без необхідності окремої будівлі підстанції, що значно економить витрати на цивільне будівництво та простір.

Опис товару

Сухий трансформатор Lugao, встановлений на мідній обмотці, розроблений для забезпечення надійності, ефективності та безпеки у зовнішніх розподільних мережах. Номінальна потужність від 50 кВА до 2500 кВА зі стандартною напругою 10 кВ/0,4 кВ (з можливістю налаштування до 6 кВ, 20 кВ або 35 кВ) цей трансформатор відповідає стандартам енергоефективності GB 20052-2020 рівня 2, а деякі моделі наближаються до рівня 1.

Ключові електричні характеристики включають втрати холостого ходу до 37% нижче, ніж у звичайних сухих трансформаторів, втрати при навантаженні зменшені до 30%, частковий розряд ≤5 пКл та рівень шуму ≤55 дБ на 1 метрі. Мідні обмотки забезпечують відмінну теплопровідність і механічну міцність, значно покращуючи стійкість до короткого замикання.

Пристрій розміщено в стійкому до атмосферних впливів корпусі, що замикається, і має ступінь захисту IP23 або вище, захищаючи від дощу, пилу та вандалізму. У стандартну комплектацію входить інтелектуальна система контролю температури з датчиками PT100, вентиляторами з автоматичним запуском, сигналізацією про перегрів і зв’язком RS485.

Цей сухий трансформатор із 30-річним терміном служби та мінімальними вимогами до технічного обслуговування є ідеальним вибором для комунальних служб, підрядників EPC та керівників об’єктів, які шукають безпечне, довговічне та енергозберігаюче рішення розподілу.

Параметр продукту (специфікація)

Особливості продукту та застосування

Ключові характеристики

Повністю мідні обмотки – менші резистивні втрати, вища здатність до перевантаження та краща стійкість до короткого замикання порівняно з алюмінієвими.

Вогнестійкий і вибухозахищений – лиття з епоксидної смоли, самозатухаючий, відсутність ризику витоку масла.

Конструкція з монтажем на колодці – установка на рівні землі, без будівництва підстанції, заощаджує 40–60% вартості будівельних робіт.

Надзвичайно низькі втрати – відповідає стандарту енергоефективності GB Level 2, що значно зменшує річні рахунки за електроенергію.

Інтелектуальний моніторинг – датчики PT100, автоматичний запуск вентилятора, тривога/вимкнення перегріву, RS485 – BAS.

Низький рівень шуму – ≤55 дБ, підходить для житлових і комерційних приміщень.

Не потребує технічного обслуговування – без тестування масла, без сушіння, без рухомих частин.

Питання та відповіді: пояснення функцій продукту

Питання 1: Чому варто вибрати сухий трансформатор з мідною обмоткою, встановлений на мідній обмотці, замість масляного типу для використання на вулиці?

A: Масляні трансформатори становлять ризик пожежі та витоку, особливо в житлових або екологічно чутливих районах. У сухому трансформаторі, встановленому на мідній обмотці, не використовується масло, тому існує нульовий ризик поширення вогню або забруднення землі. Крім того, мідні обмотки забезпечують кращу теплопровідність і механічну міцність, забезпечуючи надійну роботу навіть при пікових літніх навантаженнях. Зараз багато муніципалітетів зобов’язують використовувати сухі трансформатори для нових зовнішніх установок через суворіші протипожежні норми.

Q2: Чи справді мідна обмотка коштує додаткових витрат порівняно з алюмінієвою?

A: Абсолютно. Хоча початкова вартість сухого трансформатора з мідною обмоткою на 15–20% вища, ніж на алюмінієвий блок, загальна вартість життєвого циклу значно нижча. Мідь має на 40% вищу провідність, що означає менші втрати навантаження та менші рахунки за електроенергію. Мідь також має вищу міцність на розрив, тому трансформатор краще витримує сили короткого замикання. Протягом 30-річного терміну експлуатації одна тільки економія енергії легко виправдовує інвестиції.

Q3: Чи може цей трансформатор витримувати високу вологість і сезони дощів, особливо в південних регіонах?

A: Так. У нашому сухому трансформаторі, встановленому на мідній обмотці, використовується процес вакуумного лиття, коли епоксидна смола повністю закриває мідні обмотки, утворюючи герметичний ізоляційний шар. Сердечник і затискачі проходять антикорозійну обробку. Завдяки корпусу IP23 трансформатор нормально працює при відносній вологості 100%. Перед повторним запуском після тривалої зупинки не потрібно сушити.

Q4: Що станеться, якщо трансформатор перевантажиться під час літніх піків?

A: При природному охолодженні (AN) він працює безперервно зі 100% навантаженням. При примусовому повітряному охолодженні (AF) потужність збільшується на 40–50%. Мідні обмотки витримують 150% номінального навантаження протягом 2 годин. Ця можливість перевантаження забезпечує безперервність живлення під час критичних подій.

Q5: Скільки триває гарантія та що вона покриває?

A: Стандартна гарантія становить 12 місяців з моменту відправлення, що покриває всі виробничі дефекти. Платний контракт на обслуговування може продовжити гарантію до 36 або 60 місяців. Технічна підтримка безкоштовна довічно.

Деталі виробництва

Основний матеріал і виробничий процес

Сердечник кожного сухого трансформатора, встановленого на мідній обмотці, виготовлено з високопроникної холоднокатаної зернистої кремнієвої сталі зі з’єднаннями внахлест для мінімізації струму холостого ходу та паразитних втрат. Сердечник має прецизійну обрізку й автоматично складається для забезпечення рівномірних магнітних шляхів.

Структура обмотки – повністю мідна

Як високовольтні, так і низьковольтні обмотки використовують провідники з безкисневої міді. Обмотки низької напруги мають конфігурацію фольгованої обмотки з рівномірною міжшаровою ізоляцією, що значно підвищує стійкість до короткого замикання. Чудова теплопровідність міді також допомагає ефективніше розсіювати тепло, знижуючи температуру гарячих точок.

Система ізоляції – вакуумне лиття з епоксидної смоли

Обмотки відлиті під вакуумом з високоякісної епоксидної смоли, що усуває порожнечі та забезпечує частковий розряд ≤5pC. Ця тверда система ізоляції вогнестійка, вологостійка та хімічно стійка. Не використовується ізоляційна олія, що робить трансформатор безпечним для внутрішньої та зовнішньої установки на майданчику.

Конструкція з монтажем на корпус і колодку

Theтрансформаторміститься в міцному сталевому корпусі, що замикається, і покритий стійким до погодних умов порошковим покриттям. Стандартний захист IP23 (захист від дощу та пилу), за додатковим захистом IP34 або IP54 для суворих умов. База призначена для прямого монтажу на бетонній підкладці з введенням кабелю знизу. Підйомні проушини та клеми заземлення є стандартними.

Гарантія якості та тестування

Кожен сухий трансформатор, встановлений на мідній обмотці, перед доставкою проходить комплексні типові випробування та звичайні випробування, зокрема:

1. Випробування втрат холостого ходу та втрат навантаження

2. Перевірка опору короткого замикання

3. Випробування на стійкість до індукованої перенапруги

4. Вимірювання часткового розряду (≤5pC)

5. Випробування грозовим імпульсом

6. Тест підвищення температури

7. Усі ключові показники ефективності перевищують вимоги GB та IEC.

Сертифікати

1. Система управління якістю ISO 9001:2015

2. Сертифікат CE

3. Тип звітів про випробування з незалежних лабораторій
