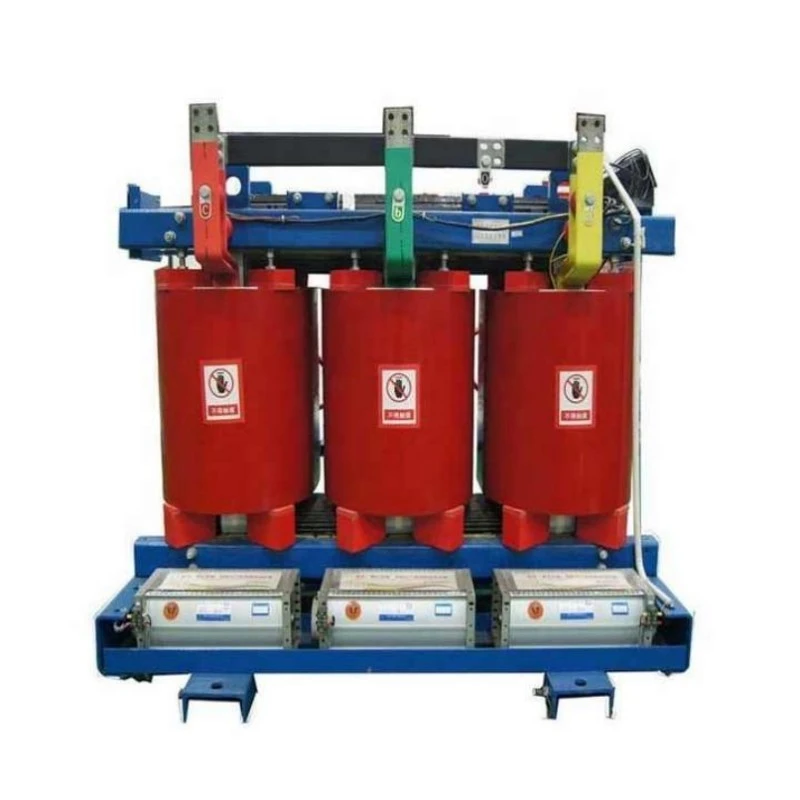

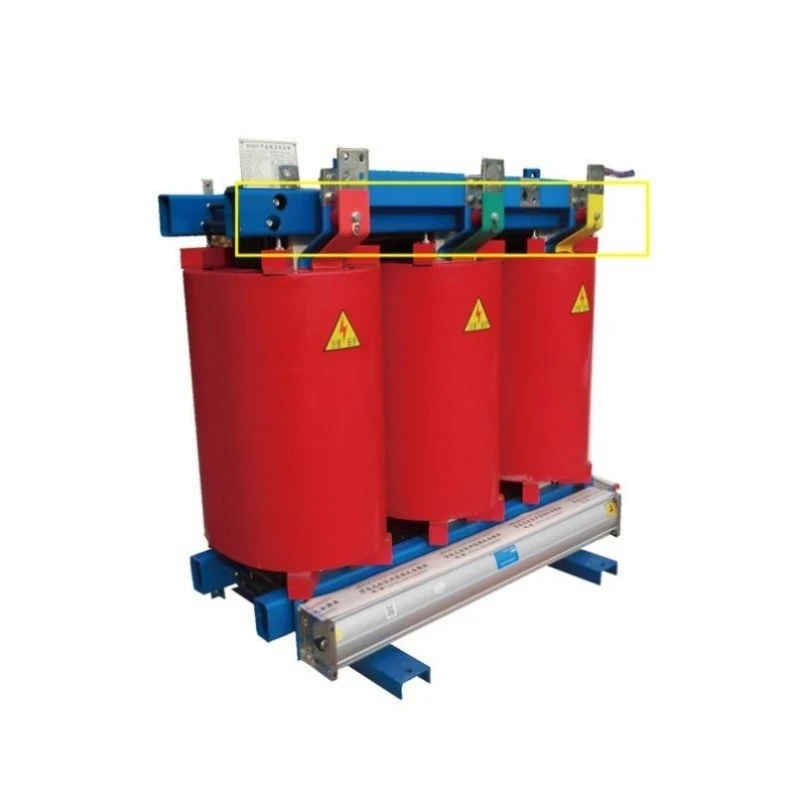

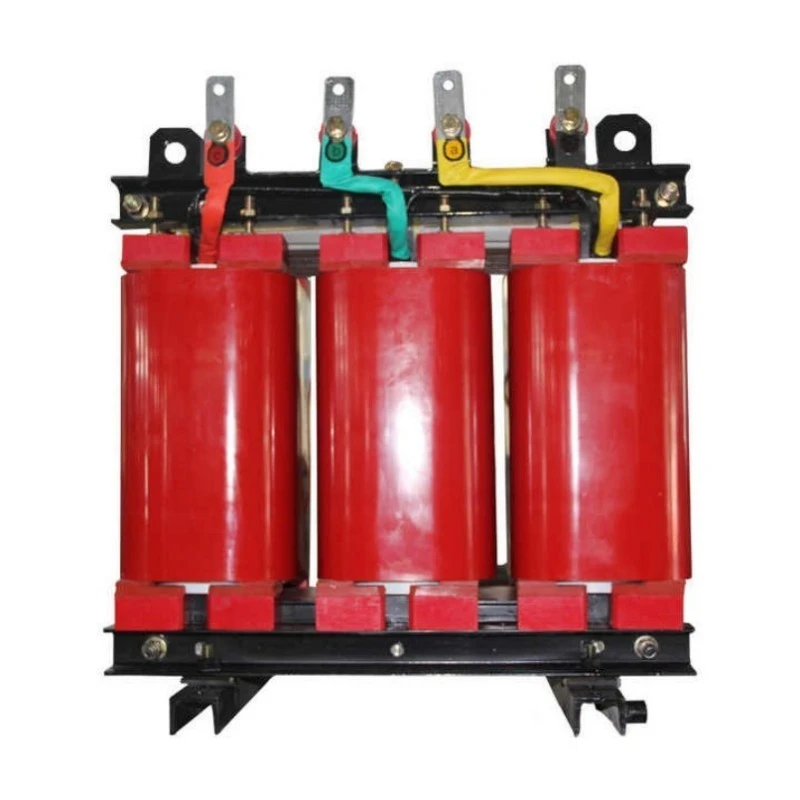

Сухий трансформатор на основі епоксидної смоли з повітряним охолодженням

Що це?

Сухий трансформатор на основі епоксидної смоли з повітряним охолодженням — це повністю безмасляний пристрій для перетворення електроенергії, де всі обмотки високої та низької напруги повністю інкапсульовані в литу епоксидну смолу під тиском вакууму. На відміну від звичайних трансформаторів, які використовують мінеральне масло або синтетичні рідини для ізоляції та охолодження, цей пристрій використовує лише повітря як охолоджуюче середовище — природну конвекцію (AN) або додаткове примусове повітря (AF). Епоксидна смола виконує потрійну функцію: первинна електрична ізоляція, механічний захист від вологи та забруднень, а також жорстка структура, яка витримує сили короткого замикання.

Що це робить?

Voltage Transformation : Steps down medium voltage (6kV, 10kV, 20kV, 35kV) to utilization voltages (208V, 400V, 480V, 690V) for industrial, commercial, and residential loads. Крім того, підвищує напругу для підключення до мережі відновлюваних джерел енергії.

Пожежобезпечний розподіл електроенергії: забезпечує електрику всередині будівель, підземних гаражів, лікарень і центрів обробки даних, де використання маслонаповнених трансформаторів заборонено протипожежними нормами. Самозагасаюча епоксидна смола (оцінка UL 94 V-0) не поширює полум'я.

Чисте живлення для чутливих навантажень: забезпечує ізоляцію між первинним і вторинним контурами, фільтруючи гармоніки, придушуючи стрибки напруги та усуваючи петлі заземлення, які порушують роботу медичного обладнання для візуалізації, верстатів з ЧПК і лабораторних інструментів.

Експлуатація на відкритому повітрі та в суворих умовах: з додатковими корпусами IP54 або IP65 трансформатор витримує дощ, сніг, пилові бурі, соляні бризки та екстремальні температури від -30°C до +55°C без погіршення продуктивності.

По суті, сухий трансформатор на основі епоксидної смоли з повітряним охолодженням є кращим вибором, коли безпека, екологічність і довгострокова надійність не підлягають обговоренню.

Параметр продукту (специфікація)

Функція та застосування продукту (формат запитань і відповідей)

Q1: Що робить ізоляцію з епоксидної смоли кращою за конструкції з відкритими намотуваннями?

A: Три ключові переваги. По-перше, вологостійкість — епоксидка негігроскопічна. Сухий трансформатор на основі епоксидної смоли з повітряним охолодженням миттєво перезапускається після кількох тижнів зупинки при 100% вологості, тоді як блоки з відкритою обмоткою потребують попереднього нагріву. По-друге, захист від забруднення — струмопровідний пил не може проникати через тверді епоксидні поверхні, що виключає ризик відстеження та спалаху. По-третє, механічна міцність — герметичні обмотки витримують сили короткого замикання до 25× номінального струму без деформації.

Застосування: центри обробки даних — нульовий ризик накопичення пилу, тиха робота нижче 55 дБ і самозагасаюча епоксидна смола відповідають вимогам NFPA 75 для кімнат ІТ-обладнання.

Q2: Як він працює на вулиці без масла?

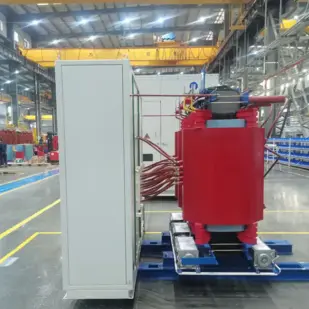

A: Завдяки корпусам IP54/IP65 (нержавіюча сталь, похилий дощовий дах, лабіринтові вентилятори) трансформатор стійкий до дощу, пилу та сольових бризок. Епоксидні обмотки протистоять корозії краще, ніж масляні радіатори. Для прибережних місць доступні корпуси 316 із нержавіючої сталі.

Застосування: сонячні електростанції та вітряні парки — у віддалених місцях, де немає персоналу, нульовий відбір проб масла, нульові перевірки витоків і відсутність систем пожежогасіння. Установки працюють без нагляду роками при екстремальних температурах від -30°C до +55°C.

Q3: Чи може він витримати стрибки та перевантаження при запуску двигуна?

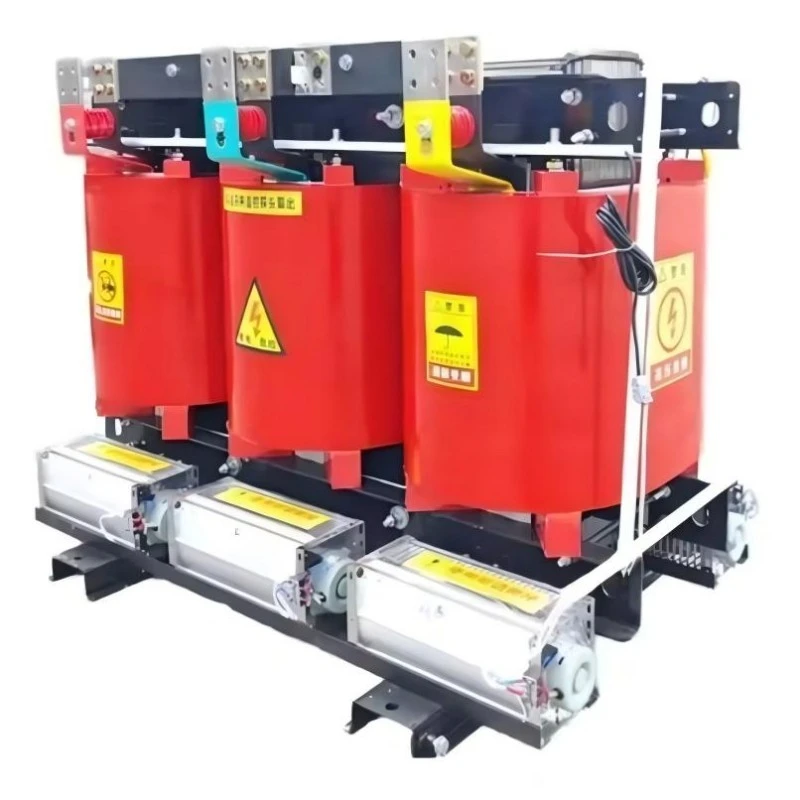

A: Так. Ізоляція класу H (180°C) допускає 110% постійне перевантаження при природному охолодженні (AN) і 130% протягом 30 хвилин. З опцією примусового повітря (AF) потужність збільшується на 20-25% — вентилятори автоматично запускаються при 80°C. Для сильних циклічних перевантажень, що перевищують 150%, зверніться до наших інженерів.

Застосування: промислове виробництво — автомобільні складальні лінії та штампові заводи зазнають серйозних коливань навантаження. Низький імпеданс (4-6%) підтримує регулювання напруги в межах ±3%, а епоксидні обмотки витримують вібрацію, яка призведе до тріщин на зварних швах радіатора.

Питання 4: Чи справді це не потребує обслуговування?

A: Серцевий трансформатор не потребує заміни масла, діелектричних випробувань, фільтрації та заміни прокладки. Лише три прості перевірки кожні 12-24 місяці: очистіть жалюзі/вентилятори стисненим повітрям, перевірте момент затягування клем і огляньте корпус. Загальні зусилля на рік: менше двох годин кваліфікованим електриком.

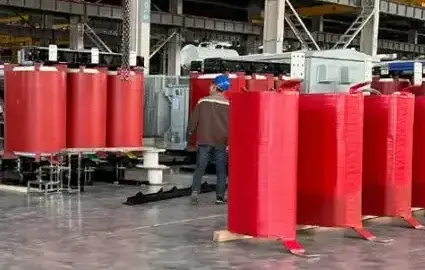

Деталі виробництва — що робить Lugao кращим від конкурентів

Часті запитання (Q&A)

Q1: Яка фактична ефективність сухого трансформатора на основі епоксидної смоли з повітряним охолодженням і чи погіршується вона з часом?

A: Ефективність при навантаженні 75% (типова робоча точка) становить 98,7% для блоку 1000 кВА, зростаючи до 99,1% для блоку 2500 кВА. Ефективність визначається втратами в сердечнику (постійні, залежать від якості кремнієвої сталі) і втратами міді (змінюються залежно від квадрата навантаження). Ключова перевага сухого трансформатора на основі епоксидної смоли з повітряним охолодженням полягає в тому, що ефективність не знижується з часом, оскільки епоксидна капсула запобігає проникненню вологи, що може збільшити втрати. Маслонаповнені трансформатори часто спостерігають зниження ефективності через 10-15 років, оскільки масло деградує та вміст вологи в паперовій ізоляції підвищується. Наші епоксидні агрегати зберігають заводську ефективність протягом усього терміну служби понад 30 років. Ми надаємо гарантовані значення втрат для кожної одиниці та відшкодуємо різницю, якщо польові випробування покажуть більші втрати протягом гарантійного періоду.

Q2: Як правильно вибрати місткість для моєї програми?

A: Обчисліть загальне підключене навантаження в кВА, а потім застосуйте коефіцієнти рознесення. Для постійних навантажень (освітлення, опалення, вентиляція, кондиціонування, сервери) використовуйте 100% паспортної таблички. Для періодичних навантажень (двигуни, зварювальні машини, ліфти) використовуйте 50-70% залежно від робочого циклу. Потім додайте 20-25% запасу майбутнього розширення. Приклад: фабрика з 800 кВА постійного навантаження + 400 кВА навантаження двигуна (коефіцієнт диверсифікації 0,6 → 240 кВА) + 20% розширення = (800+240) × 1,2 = 1248 кВА → виберіть 1250 кВА або 1500 кВА. Перевищення розмірів збільшує початкову вартість і втрати без навантаження; недостатній розмір призводить до перегріву та передчасного виходу з ладу. Наші інженери надають безкоштовну допомогу з визначенням розміру — просто надішліть свій список вантажів і робочі цикли. Для важких двигунів ми рекомендуємо примусове повітряне охолодження (AF), щоб справлятися з стрибками при запуску без перевищення лімітів підвищення температури.

Q3: Чи можна встановити трансформатор у замкнутому просторі, наприклад у тунелі чи сховищі?

A: Абсолютно. TheСухий трансформатор на основі епоксидної смоли з повітряним охолодженнямідеально підходить для замкнутих просторів, оскільки не потребує масляного резервуару (заощаджує 2-3 метри вільного простору з усіх боків). Мінімальний зазор для вентиляції становить 300 мм з усіх боків і 600 мм зверху. Для встановлення в тунелях ми пропонуємо низькопрофільну версію, де висота корпусу зменшена на 200 мм (охолоджувальні жалюзі переміщені з боків, а не зверху). Однак температура навколишнього середовища в тунелях може бути підвищеною через інше обладнання — ми проведемо термічний аналіз, щоб підтвердити належне охолодження. Якщо природної конвекції недостатньо, опція AF (примусове повітря) з вентиляторами, встановленими безпосередньо на каркасі сердечника, забезпечує додаткове охолодження без збільшення площі.

Чому варто вибрати Lugao Power?

Розширене виробництво: підтримується передовим виробничим обладнанням і методами тестування.

Сертифікована якість: сертифікат ISO 9001 і SGS; ключові продукти мають сертифікати CCC і CE.

Випробування на заводі: продукти проходять перевірку якості та тестування перед відправкою.

Досвід проектів: Обладнання використовується в електромережах, промислових об’єктах, гірничодобувній промисловості, залізницях, будівництві та громадських енергетичних проектах.

Технічна підтримка: професійна підтримка від вибору продукту та налаштування до доставки.
