Надійний американський виробник підстанцій

Коли міські планувальники стикаються з дефіцитом землі та різким зростанням вартості нерухомості в житлових будинках, вони запитують: яка конфігурація підстанції забезпечує найменшу площу без шкоди для надійності зовнішніх розподільних мереж? Lugao Power Co., Ltd. відповідає на це за допомогою наших рішень для підстанцій американського типу, розроблених із характерною конструкцією з трьох відсіків — трансформатора, високовольтної та низьковольтної секцій — із повністю герметичним масляним трансформаторним блоком, який займає приблизно від однієї третини до однієї п’ятої об’єму еквівалентів європейського типу, що робить його найкращим рішенням для обмеженого простору. міське поширення.

Як вибрати між американським іПідстанції європейського типудля вашого проекту?

Оцінюючи кваліфікованих постачальників коробчастих трансформаторних підстанцій, групи інженерів із закупівель часто запитують: чи маємо ми вказати американські чи європейські стандарти проектування для нашої розподільчої мережі? Відповідь залежить від доступної площі сайту, регіональних уподобань мережі та середовища встановлення.



Підстанції американського типу відрізняються характерною конструкцією з трьох відсіків — трансформатора, високовольтної та низьковольтної секції — з трансформаторним відсіком, як правило, з повністю герметичним блоком, зануреним у масло. Цей дизайн підкреслює компактність, пропонуючи приблизно від однієї третини до однієї п’ятої об’єму блоків європейського типу еквівалентної місткості. Зменшений об’єм робить його особливо придатним для установки на відкритому повітрі в житлових кварталах, міських розподільних мережах і обмежених простором дворах, де вартість землі є непомірно високою.

На відміну від кімнатного європейського дизайну, який надає пріоритет доступу до послуг, конфігурація американського типу оптимізована для щільності. Герметична конструкція резервуара усуває потребу у великих коридорах для обслуговування, дозволяючи установку в обмежених просторах, таких як узбіччя доріг, невеликі підсобні ділянки або в житлових комплексах. Така ефективність простору безпосередньо перетворюється на значну економію витрат на придбання землі для забудовників та комунальних служб.

Як Lugao забезпечує діелектричну цілісність у компактному корпусі?

Підстанції американського типу повинні витримувати грозові перенапруги, комутаційні перенапруги та безперервне теплове навантаження, спричинене навантаженням, у значно зменшеному об’ємі.ЛугаоПідстанції американського типу сконструйовані з високою діелектричною основою, підтвердженою ретельними випробуваннями: стійкість до частоти живлення при 42 кВ протягом однієї хвилини та стійкість до імпульсу блискавки при 75 кВ на стороні високої напруги. Ці порогові значення відповідають або перевищують як американські (ANSI/IEEE), так і міжнародні стандарти, захищаючи внутрішні обмотки трансформатора та компоненти розподільного пристрою від збоїв у мережі.



Компактний дизайн вимагає чудового керування температурою. Наші підвищення температури при повному навантаженні — приблизно 45,1 К на обмотках високої напруги та 52,9 К на обмотках низької напруги — постійно залишаються в межах, встановлених IEEE. Конструкція корпусу включає оптимізовані вентиляційні шляхи та поверхні розсіювання тепла, які активно відводять тепло від критичних компонентів, запобігаючи локальним гарячим точкам, які погіршують ізоляцію паперу та прискорюють старіння масла в герметичному резервуарі.

Які структурні та екологічні засоби захисту інтегровані?

Захищений від погодних умов, пилу та випадкових ударів, компактний корпус підстанції служить першим захистом від погіршення навколишнього середовища. Підстанції американського типу Lugao досягають класу захисту IP44, забезпечуючи ефективний захист від проникнення твердих частинок і бризок води, що робить їх ідеальними для установок на відкритому повітрі, які піддаються впливу стихії. Виготовлений із корозійностійкої сталі з антикорозійною обробкою поверхні, корпус витримує екстремальні температури навколишнього середовища, високу вологість і корозійну прибережну атмосферу, забезпечуючи цілісність конструкції протягом десятиліть служби.



Повністю герметичний трансформаторний відсік забезпечує додатковий рівень захисту навколишнього середовища. На відміну від звичайних маслонаповнених установок, які вимагають консерваційних резервуарів і силікагелевих сапунів, блоки Lugao американського типу мають повністю герметичний дизайн, який запобігає проникненню вологи та окисленню масла, усуваючи технічне обслуговування, пов’язане із заміною сапунів і доливання масла.

Як Lugao перевіряє стійкість до короткого замикання в компактних конструкціях?

У розподільчих мережах неминуче виникають струми пошкодження. Здатність підстанції пережити ці події без внутрішньої деформації або пошкодження шини не підлягає обговоренню. Підстанції американського типу Lugao перевіряються на стійкість до короткого замикання — наприклад, рейтинги включають 20 кА RMS на стороні високої напруги — з перевірками після випробувань, які підтверджують цілісність з’єднань шин і нульову структурну деформацію. Компактна, жорстка конструкція резервуару фактично підвищує механічну міцність за рахунок мінімізації внутрішніх прольотів, які можуть відхилятися під дією електромагнітних сил, запевняючи інженерів проекту, що наші підстанції зберігають стабільність системи за найскладніших умов несправності.

Які варіанти потужності, напруги та конфігурації може надати Lugao?

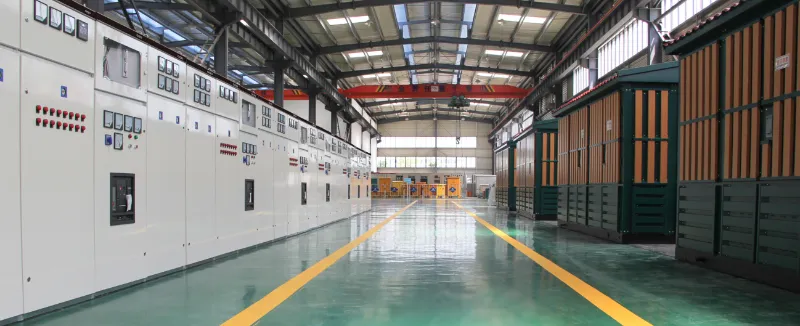

Виробничий цех Lugao, сертифікований за стандартами ISO9001 і SGS, оснащений професійними складальними лініями та потужними випробувальними майданчиками, виробляє підстанції американського типу в суворій відповідності до міжнародних стандартів ANSI, IEEE, GB, CE та CCC, підтримуючи пряме розгортання підключи і працюй без дорогих модифікацій на місці.

Класи напруги та діапазони потужностей

Підстанція американського типу 30 кВ / 35 кВ:Призначений для розподільних підстанцій, колекторних систем вітряних електростанцій і важких промислових зон, які вимагають трансформації середньої напруги з надійною стійкістю до короткого замикання та низькими рівнями часткових розрядів. Має компактне розташування з трьох відділень, оптимізоване для зовнішньої установки.
Розумна/компактна коробкова підстанція 24 кВ (20 кВ).： Оснащений інтелектуальними модулями як на стороні ВН, так і на НН, що забезпечує дистанційне керування, вимірювання, сигналізацію та регулювання для програм автоматизації державної мережі. Підходить для міських багатоповерхівок, житлових будинків, комунальної інфраструктури.
Розподільча підстанція 11 кВ / 10 кВ:Ідеально підходить для комерційних комплексів, житлових комплексів та проектів електрифікації сільської місцевості. Має конструкцію гофрованого резервуара або варіанти сухого трансформатора, що усуває потреби в обслуговуванні консерватора та забезпечує надійну роботу в суворих зовнішніх умовах.

Варіанти трансформаторів і розподільних пристроїв

Лугао пропонує гнучкі внутрішні конфігурації відповідно до конкретних вимог проекту:

· Тип трансформатора: Повністю герметичний, занурений в маслоВаріанти (S9, S11, S13, SH15) або сухого типу (SCB10, SCB11, SCBH15), які відповідають вимогам пожежної безпеки та екології. Герметична конструкція резервуара усуває потребу в обслуговуванні масляного консерватора та сапуна.

· Високовольтні розподільні пристрої:Шафи XGN15, HXGN17 або KYN28A з конфігураціями вимикача навантаження або вакуумного автоматичного вимикача, що підтримують режими кільцевої мережі, терміналу або подвійного джерела живлення.

· Розподіл низької напруги:Розподільні пристрої GGD, GCS або MNS з функціями вхідної, вихідної та реактивної компенсації, що підтримують конструкції панельного типу або монтажні в шафі.

Як вибрати ідеальну підстанцію американського типу для міст з обмеженим простором?

Для традиційних підстанцій з великою площею залишаються можливими звичайні установки будівельного типу. Однак міські житлові масиви, перенаселені комерційні райони та придорожні споруди вимагають рішень, що оптимізують простір. Підстанції американського типу з їх компактним об’ємом (від однієї третини до однієї п’ятої від еквівалентів європейського типу) особливо підходять для таких застосувань, де вартість землі є непомірно високою. Lugao пропонує індивідуальну оптимізацію займаної площі, зменшуючи загальні вимоги до земельної ділянки за рахунок використання розподільних пристроїв високої щільності та інтегрованих конструкцій трансформаторів. Зменшена площа дозволяє встановлювати на невеликих ділянках підсобного господарства, в житлових комплексах або вздовж доріг, не порушуючи існуючу інфраструктуру.

Дивіться нашу виробничу лініювідео

На власні очі відчуйте виробничу досконалість підстанції американського типу Lugao:
