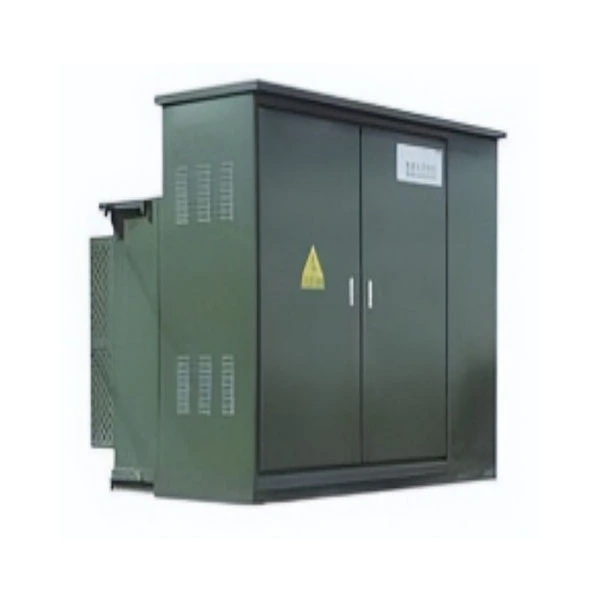

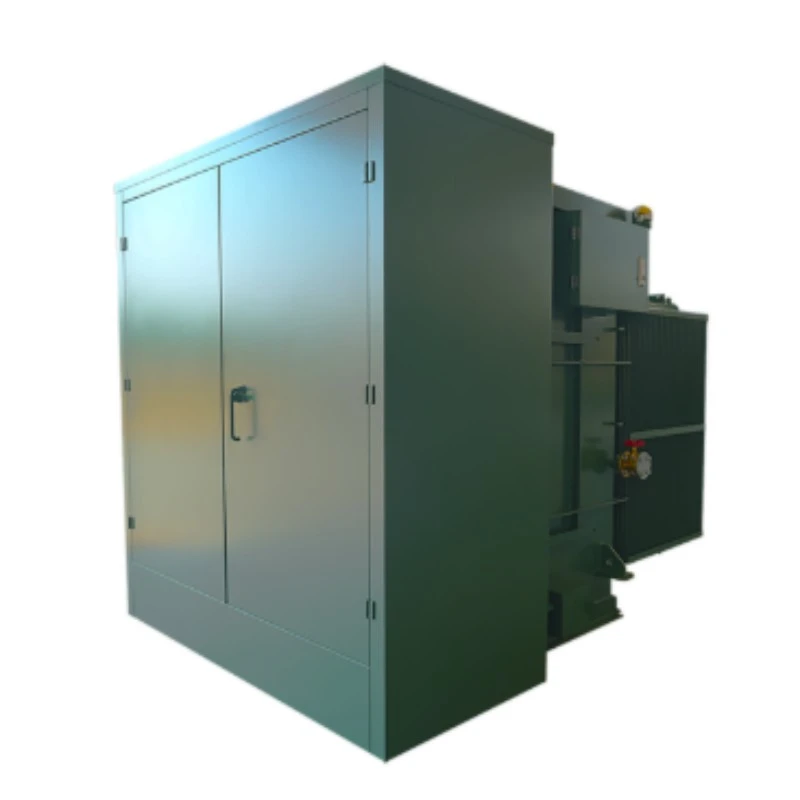

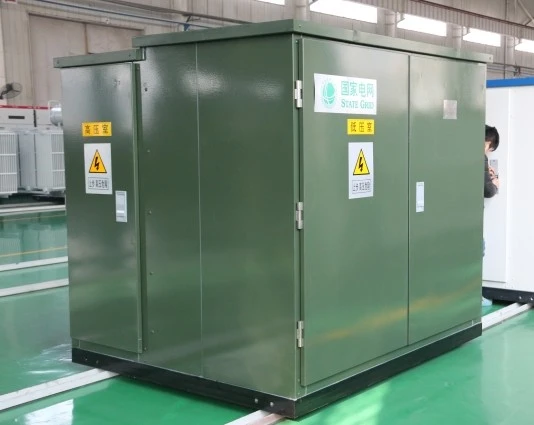

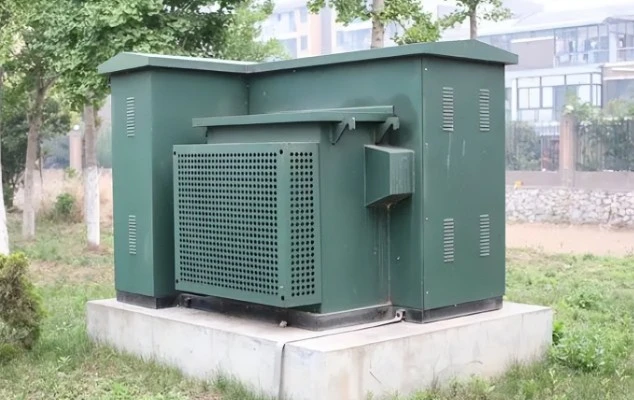

Компактна підстанція американського типу з трансформаторною масляною ізоляцією

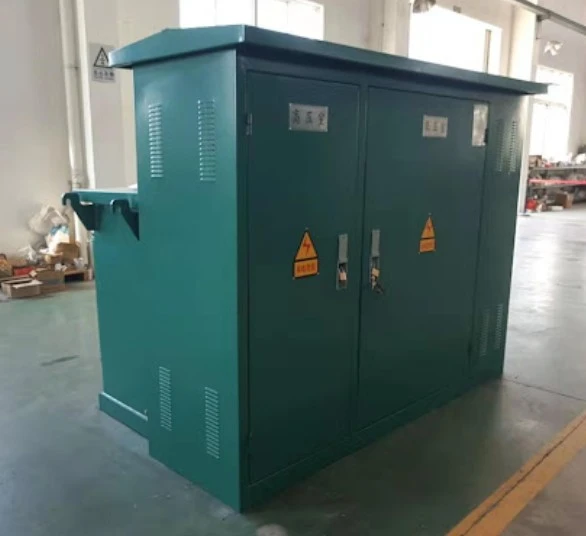

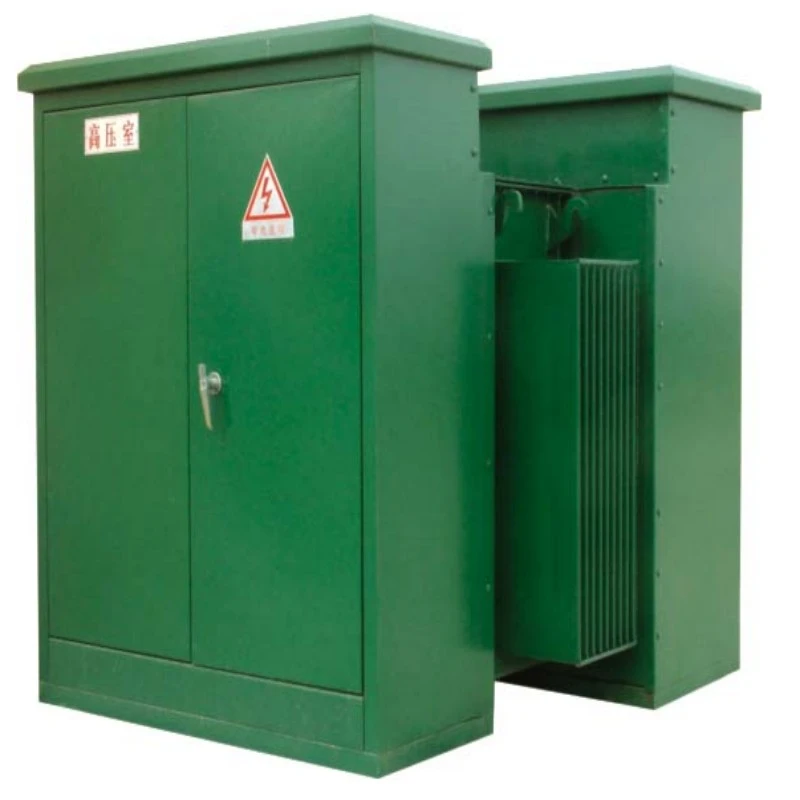

Трансформаторна масляна ізоляційна коробкова компактна підстанція американського типу є повністю інтегрованим збірним рішенням для розподілу електроенергії. За визначенням, це компактний вузол, встановлений на салазках, який поєднує в собі aвисоковольтні розподільні пристрої, масляний силовий трансформатор і низьковольтні розподільні панелі в одному герметичному металевому корпусі.

Що це таке:

На відміну від традиційних підстанцій європейського типу, які розділяють компоненти, цеАгрегат американського типувикористовує трансформаторне масло як електричний ізолятор і охолоджуюче середовище. Бак трансформатора конструктивно інтегрований з корпусом, створюючи уніфікований форм-фактор «коробчатого типу».

Що він робить:

Ця підстанція призначена для перетворення первинної електроенергії високої напруги (зазвичай від 12 кВ до 36 кВ) у корисну потужність низької напруги (208 В до 480 В). Він виконує три важливі функції:

1. Зниження напруги: Зменшує середню напругу до напруги використання.

2. Захист: встановлює запобіжники та вимикачі для захисту мереж, що знаходяться нижче, від несправностей.

3. Розподіл: Управління та розподіл електроенергії для житлових громад, комерційних центрів або промислових об’єктів.

Компактна підстанція американського типу Box-Type із масляною ізоляцією трансформатора чудово підходить для середовищ, де мало місця, але надійність не може бути поставлена ​​під загрозу. Це усуває потребу в окремому огородженому дворі або бетонному сховищі, оскільки всі струмоведучі частини повністю закриті.

Параметр продукту (специфікація)

Особливості продукту та застосування

Q1: Чим трансформаторна масляна ізоляція компактної підстанції американського типу відрізняється від стандартного трансформатора, встановленого на колодці?

A1: Різниця полягає в інтеграції. Стандартний трансформатор, встановлений на колодці, є просто трансформатором. Наша коробкова компактна підстанція американського типу включає високовольтний відсік з вимикачами навантаження та запобіжниками, а також панель вимикача низької напруги. Це «підстанція в коробці», тоді як стандартний блок — це просто трансформатор. Масляна ізоляція також забезпечує чудову здатність гасити дугу під час несправностей.

Q2: Як масляна ізоляція впливає на мою роботу в екстремальних кліматичних умовах?

A2: Трансформаторне масло має вищу діелектричну міцність, ніж повітря, і значно кращу теплопровідність. У жаркому кліматі (до 50°C) масло поглинає тепло від сердечника та змійовиків, розсіюючи його через гофровані стінки бака. У холодному кліматі масло зберігає стабільну в'язкість, запобігаючи виникненню внутрішньої дуги. Це робить трансформаторну масляну ізоляційну компактну підстанцію американського типу Box-Type ідеальною для пустель, прибережних регіонів і засніжених гірських перевалів.

Q4: Чи можу я налаштувати конфігурацію низьковольтного виходу?

A4: Так. Ми пропонуємо конфігуровані панелі низької напруги з 2-8 контактами, включаючи виходи MCCB (автоматичний вимикач у литому корпусі). Ви також можете додати вимірювальні відсіки, грозовідвідники та конденсатори автоматичної корекції коефіцієнта потужності.

Сценарії застосування

1. Житлові підрозділи: Електроживлення підземних фідерних мереж житлових комплексів.

2. Вітряні та сонячні електростанції: підвищує напругу генератора або знижує напругу мережі для допоміжного живлення.

3. Зарядні станції для електромобілів: забезпечує спеціальне живлення 480 В-3 фази для швидких зарядних пристроїв постійного струму.

4. Індустріальні парки: служать тимчасовими або постійними компактними підстанціями для будівництва.

5. Проекти відновлення міст: замінює старі трансформатори склепіння там, де існує ризик затоплення.

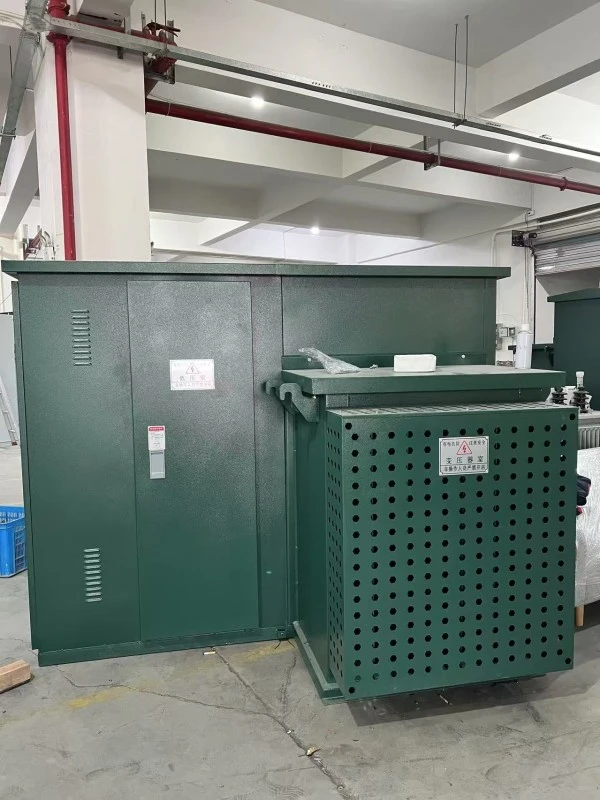

Деталі виробництва та конкурентні переваги

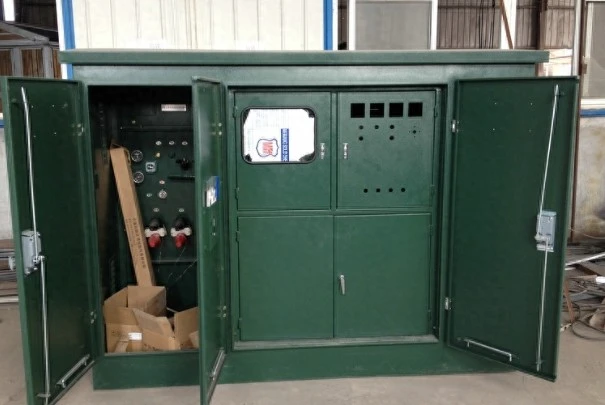

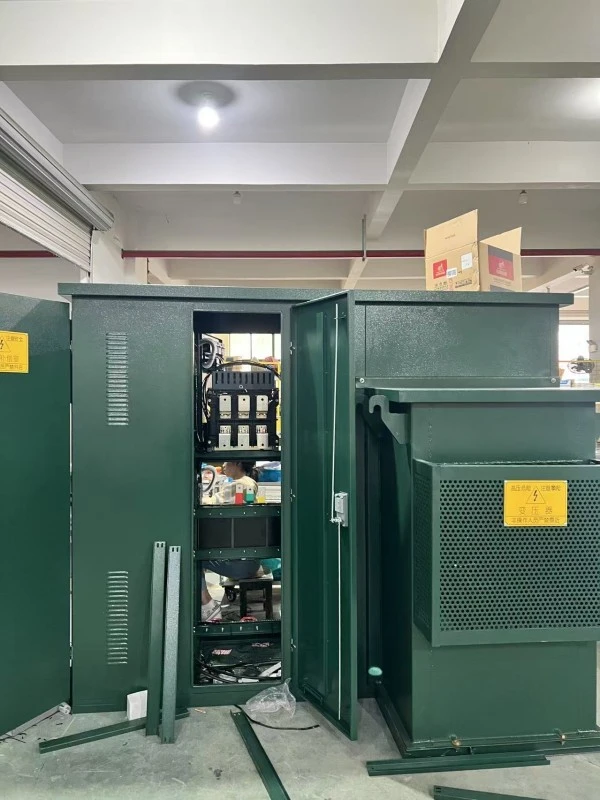

Детальні компоненти:

● Конструкція бака: у нашому баку використовується холоднокатана сталь товщиною 2,5–3,0 мм (конкуренти часто використовують 1,5 мм). Гофровані ребра зварені роботом для 100% запобігання витоку масла.

● Сердечник і обмотки: ми використовуємо високопроникну орієнтовану кремнієву сталь (марка M4). Мідні обмотки (не алюмінієві) повністю відпалені, щоб зменшити втрати на гістерезис.

● Якість масла: ми заповнюємо інгібітоване трансформаторне масло (стандарт IEC 60296) з напругою пробою >60 кВ. Додатково: натуральний ефір (рослинна олія) для біорозкладаних вимог.

● Вимикач HV: містить 4-позиційний вимикач навантаження (закритий/розімкнутий/заземлений/підключений) із видимими індикаторами розриву.

● Система фарбування: 5-етапна попередня обробка + збагачена цинком епоксидна грунтовка + поліестерне верхнє покриття. Соляний спрей перевірено протягом 500+ годин.

Переваги виробництва в порівнянні з конкурентами:

Часті запитання

Q1: Компактна підстанція американського типу Box-Type із масляною ізоляцією трансформатора прибула з низьким тиском масла. Він витікає?

A: Ні. Ми відправляємо блоки з невеликою азотною оболонкою, щоб запобігти окисленню. Манометр може показувати нуль. Після заливки свіжої олії до індикатора рівня (приблизно 5-10 см над серцевиною) дайте їй відстоятися протягом 6 годин. Якщо протягом 24 годин рівень знову знизиться, зв’яжіться з нами для перевірки пломби.

Q4: Чи надаєте ви запасні частини для трансформаторної масляної ізоляції коробчатої компактної американської підстанції?

A: Так. Ми зберігаємо високовольтні запобіжники (стиль типу Bay-o-Net), низьковольтні вимикачі, покажчики рівня масла, клапани скидання тиску та комплекти прокладок протягом 10+ років. Замовте будь-яку запчастину через наш веб-портал для доставки протягом 48 годин.

Q5: Як перевірити якість масла після 2 років експлуатації?

A: Використовуйте тестер діелектричної міцності масла (ASTM D877). Візьміть пробу з нижнього зливного клапана. Електрична міцність повинна бути >30 кВ. Якщо воно падає нижче 20 кВ, фільтруйте масло або замініть його. Ми рекомендуємо щорічний аналіз розчиненого газу (DGA) для установок потужністю понад 1000 кВА.

Q6: Чи сумісна компактна підстанція американського типу з ізоляційним маслом трансформатора з системами інтелектуальної мережі?

A: Абсолютно. Додаткові додатки включають: блоки дистанційного моніторингу 4G/5G (температура масла, тиск, струм навантаження) і порти RS485/Modbus RTU. Ви можете інтегрувати його безпосередньо у вашу систему SCADA.

Післяпродажне обслуговування

Гарантійний термін: 12 місяців з дати введення в експлуатацію або 14 місяців з дати відвантаження (залежно від того, що настане раніше).

Покриття: усі виробничі дефекти, включаючи поломку сердечника, коротке замикання обмотки, витік масла зі зварних швів тарозподільні пристроїмеханічна несправність.
