Інтелектуальна збірна зовнішня підстанція коробкового типу

Що це за обладнання?

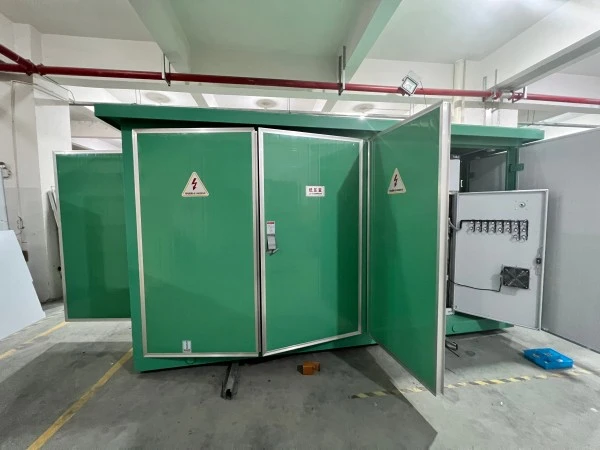

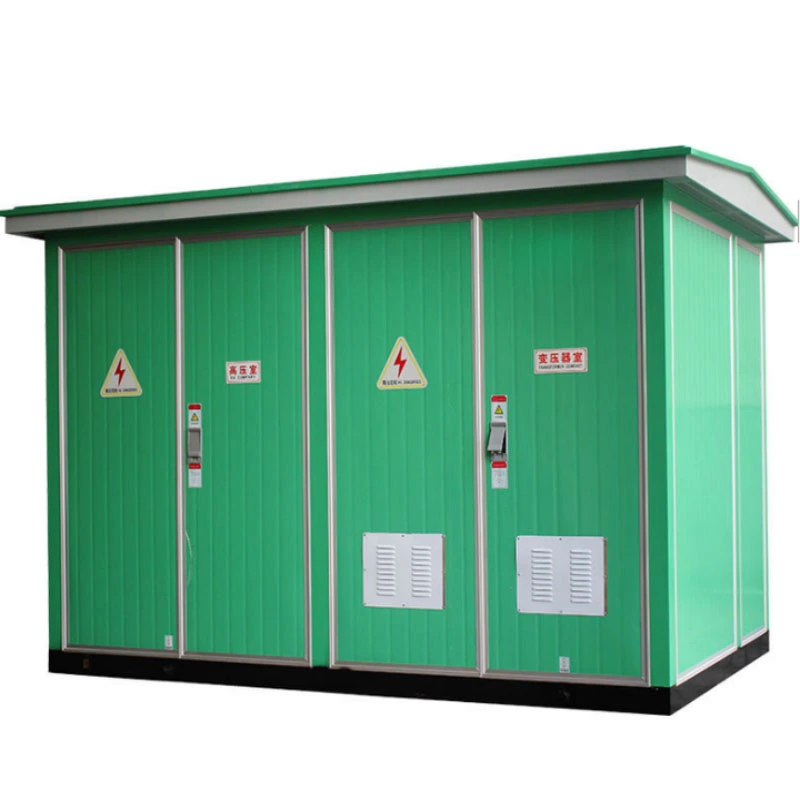

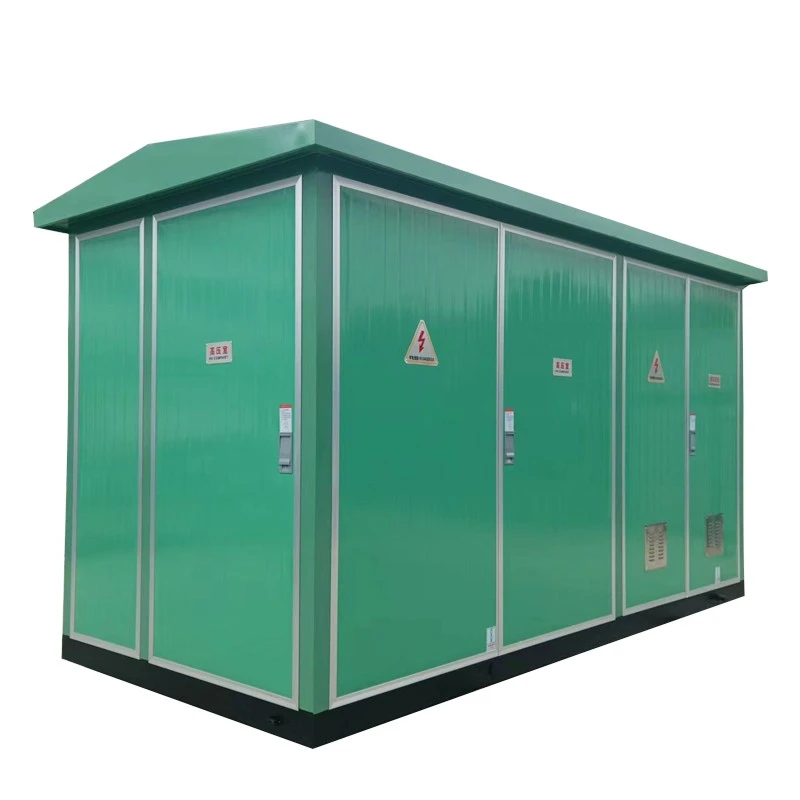

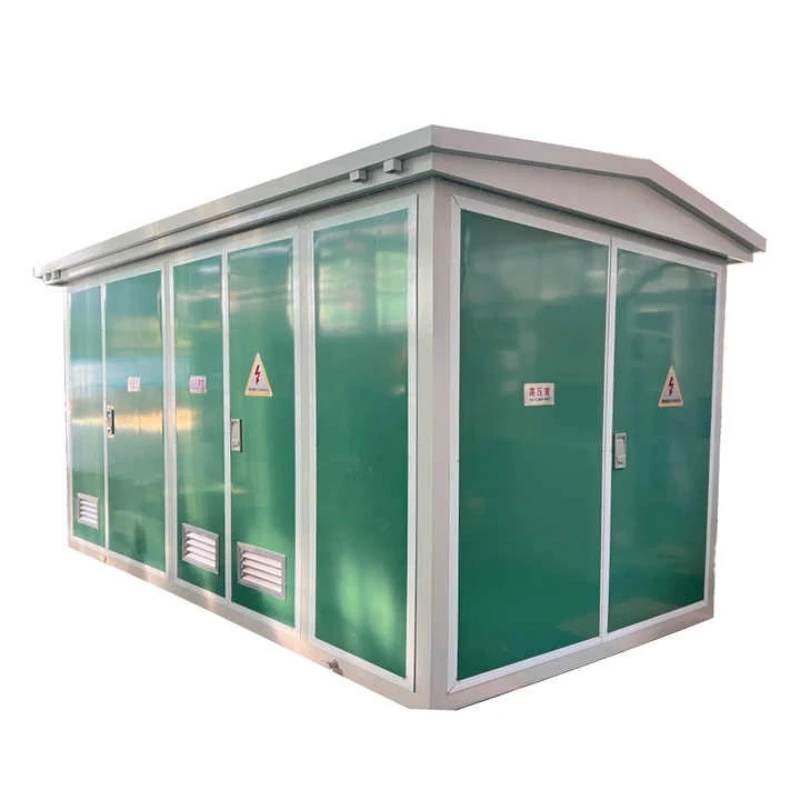

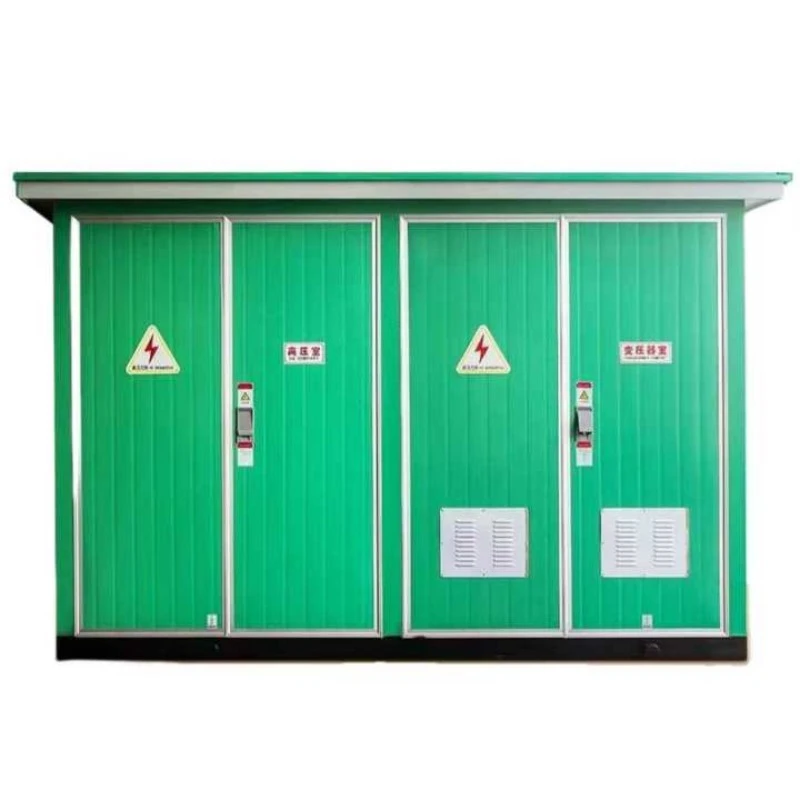

Інтелектуальна збірна зовнішня підстанція коробчатого типу YB-24 — це компактний розподільний блок заводського виробництва, який інтегруєвисоковольтні розподільні пристрої, силовий трансформатор і низьковольтне розподільне обладнання в єдиному водонепроникному корпусі. Він належить до сімейства збірних підстанцій, також відомих як «компактні підстанції» або «компактні підстанції».

Розбивка коду моделі:

YB — Збірна підстанція коробчастого типу

24 — Код серії Design, що представляє інтелектуальне керування та модульну конфігурацію

Що це робить?

Основна функція цього обладнання полягає в тому, щоб отримувати електричну енергію високої напруги (зазвичай 10 кВ або 35 кВ), знижувати її до низької напруги (400 В/380 В) через інтегрований трансформатор і безпечно розподіляти її серед навантажень кінцевих користувачів, таких як житлові будинки, комерційні центри, заводи або станції для зарядки електромобілів.

На відміну від традиційних цивільних підстанцій, YB-24 не вимагає складання окремих компонентів на місці. Він повністю підключений, попередньо протестований і поставляється як єдиний блок. У ньому використовується безмасляний сухий або маслонаповнений трансформатор, який біологічно розкладається (додатково), і використовується природне або примусове повітряне охолодження. Інтелектуальна система керування забезпечує дистанційний збір даних, сигналізацію про несправності та автоматичне перемикання, що робить її ідеальною для застосування в інтелектуальних мережах.

Переваги продукту

Інтелектуальна збірна зовнішня підстанція коробчастого типу YB-24 має очевидні переваги перед традиційними підстанціями:

1. Економія місця та швидке встановлення

Займає лише 40% площі звичайної цивільної підстанції

Встановлюється на просту бетонну площадку протягом 2-3 днів

Немає необхідності в окремих апаратних приміщеннях або вентиляційних шахтах

2. Високий інтелект

Стандартно оснащений RTU (віддалений термінальний блок)

Підтримує 4G/5G або оптоволоконний зв'язок

Моніторинг напруги, струму, коефіцієнта потужності, температури та стану дверей у реальному часі

Дистанційне відключення/закриття та налаштування параметрів

3. Безпека та захист навколишнього середовища

Безмасляна конструкція (сухий трансформатор)

Стійкий до дуги високовольтний відсік

Клас захисту IP54 запобігає проникненню пилу та води

Введення кабелю знизу, усунення відкритих струмоведучих частин

4. Економічний життєвий цикл

На 30–40% нижчі початкові інвестиції, ніж у цивільні підстанції

Зниження витрат на будівництво на 60%.

Менша вартість обслуговування завдяки заміні модульних компонентів

5. Адаптація до суворих умов

Діапазон робочих температур: від -25°C до +55°C

Антикорозійне покриття для прибережних або промислових зон

Внутрішня система опалення необов'язкова для холодних регіонів

Характеристика продукту

Застосування продукту

Інтелектуальна збірна зовнішня підстанція коробчатого типу YB-24 підходить для широкого діапазону сценаріїв, де потрібні швидке розгортання, невелика площа та інтелектуальна робота.

Деталі виробництва

1. Виготовлення корпусів

Штампування, згинання та зварювання з ЧПУ для високої точності

Двошарове порошкове покриття (збагачена цинком ґрунтовка + поліефірне верхнє покриття) ≥80 мкм

Випробування сольовим туманом ≥500 годин

Дах із нахилом 5° для запобігання накопиченню води

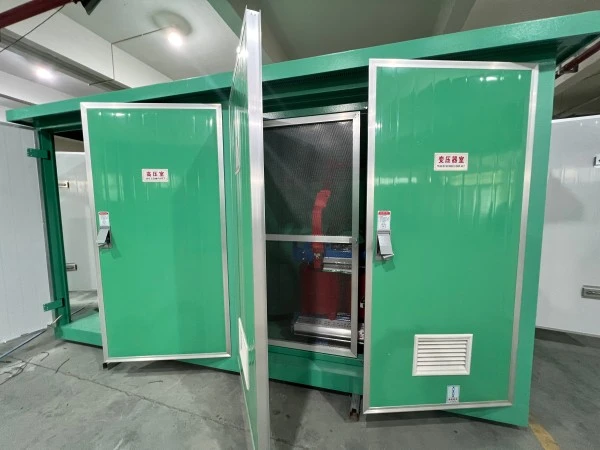

2. Внутрішнє планування

HV compartment: SF6 ring main unit or load break switch, lightning arrester, high-voltage fuse

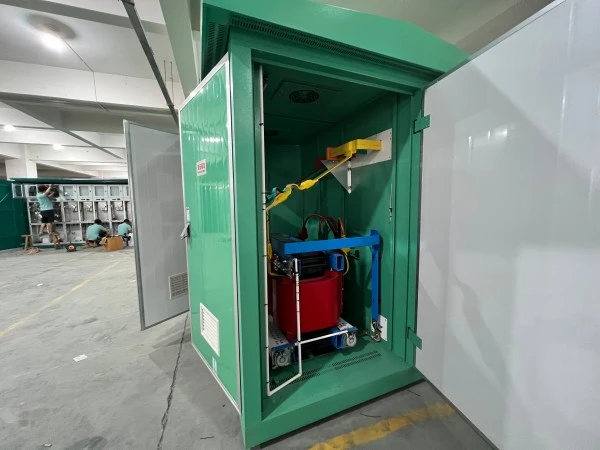

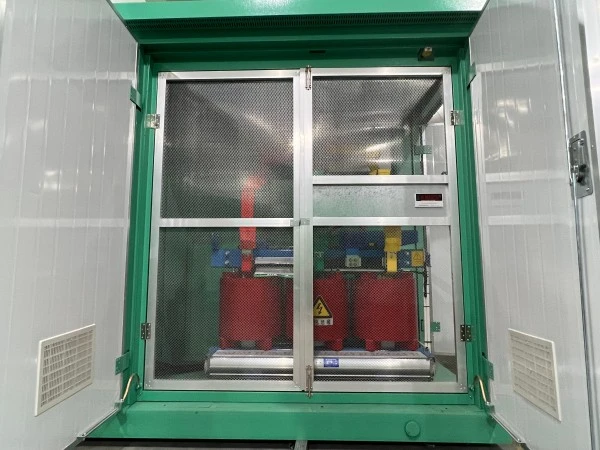

Трансформаторне відділення: Трансформатор встановлений на роликах, знімна передня панель для зручності обслуговування

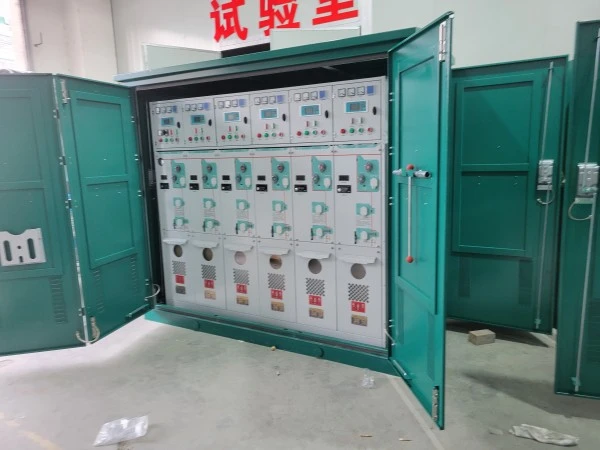

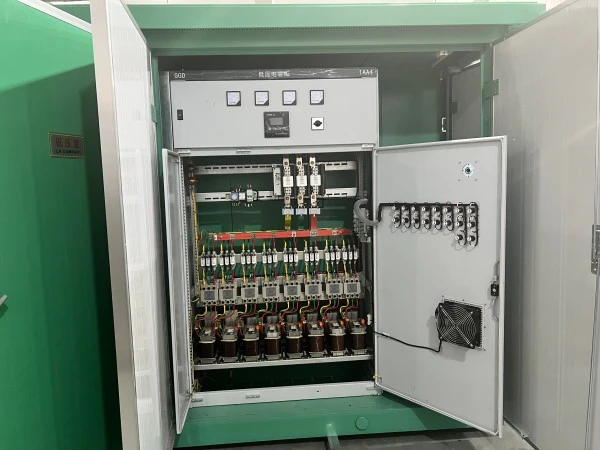

Відсік НН: головний вимикач, вимикачі відгалужень, автоматична батарея конденсаторів, термінал інтелектуального моніторингу

Усі відсіки розділені вогнетривкими металевими перегородками (Клас А)

3. Деталі інтелектуальної системи

Контроль температури: датчики PT100 на обмотках трансформатора та всередині корпусу

Статус дверей: магнітний контактний вимикач із сигналізацією в хмару

Облік енергії: двонаправлений лічильник класу 1 або 0,5S

Дистанційне керування: підтримує IEC 60870-5-101/104, DNP3.0

Локальне керування: захищений паролем HMI з реєстрацією подій

4. Кабельний ввід і заземлення

Нижній кабельний ввід із гумовими втулками (зберігається рейтинг IP54)

Спеціальна мідна шина заземлення (40 × 4 мм) у всіх відсіках

Опір заземлення ≤4Ω

5. Тестування якості перед доставкою

Випробування на витримку напруги промислової частоти (35 кВ для боку ВН, 2,5 кВ для боку НН)

Перевірка коефіцієнта витків трансформатора та втрат без навантаження

Тест зв'язку інтелектуальної системи (30 хвилин безперервного ping)

Тест на дощ (імітація 10 мм/хв протягом 1 години)

Упаковка та післяпродажне обслуговування

Упаковка

Весь блок загорнутий в стрейч-плівку + куточки з гофрокартону

Дерев'яна основа піддону з прорізами для навантажувача

Мішки з осушувачем всередині корпусу для запобігання вологи під час транспортування

Всі зовнішні отвори заклеєні водонепроникною стрічкою

Зобов’язання післяпродажного обслуговування

Гарантійний термін: 12 місяців з дати відвантаження (з можливістю продовження до 24 або 36 місяців за умови платного контракту на обслуговування)

Часті запитання (FAQ)

Q1: Чи підходить інтелектуальна збірна зовнішня підстанція коробчатого типу YB-24 для прибережних районів з високою солоністю?

A: Так. Стандартний корпус має антикорозійне порошкове покриття товщиною ≥80 мкм і витримує 500-годинний тест на сольовий туман. Для сильно корозійних середовищ (наприклад, порти, хімічні заводи) ми пропонуємо корпуси з нержавіючої сталі 304/316 і додаткове покриття на внутрішніх шинах.

Q2: Чи можна замінити трансформатор без заміни всієї підстанції?

A: Так. Відсік-трансформер виконаний зі знімними бічними панелями і роликовими рейками. Трансформатор можна витягнути спереду або збоку, і вставити блок для заміни, не порушуючи відсік ВН або НН. Ця модульність є ключовою особливістю конструкції YB-24.

Q3: Чи підтримує інтелектуальна система підключення до системи SCADA стороннього виробника?

A: Так. Стандартний контролер підтримує Modbus RTU через RS485 і Modbus TCP через Ethernet. Його також можна налаштувати для протоколів IEC 60870-5-101/104 або DNP3.0. Ми надаємо повну карту реєстру для системної інтеграції.

Q4: Чи дозволено YB-24 розміщувати поблизу житлових будинків щодо обмежень шуму?

A: Так. З сухим трансформатором рівень шуму становить ≤55 дБ на 1 метрі, що відповідає обмеженням у житлових приміщеннях. Для масляних трансформаторів ми додаємо віброгасильні прокладки та акустичний корпус усередині відсіку трансформатора, що знижує рівень шуму до ≤48 дБ.

Q5: Який стандартний час доставки?

A: Для стандартних конфігурацій (800 кВА або менше, IP54, сталевий корпус, з кільцевим головним блоком) доставка становить 15---20 робочих днів після підтвердження замовлення. Індивідуальні проекти (нержавіюча сталь, спеціальний колір, додаткова висота для введення повітряної лінії) вимагають 25---30 робочих днів.

Q6: Які типи трансформаторів доступні для YB-24?

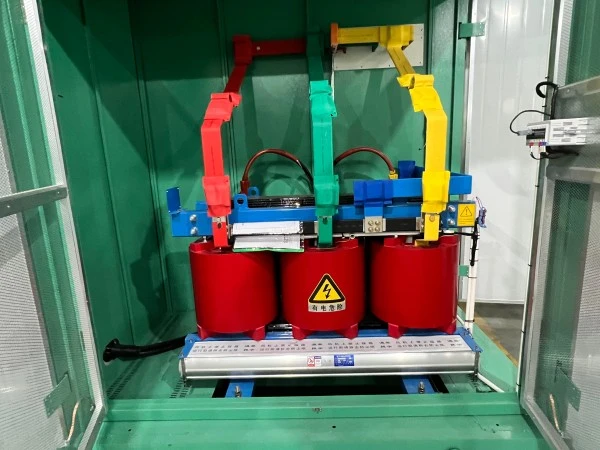

В: YB-24 можна налаштувати за допомогоюмасляні трансформаторитакі як S13/S20 або литі сухі трансформатори з епоксидної смоли, такі як SCB13/SCB14, залежно від вимог проекту, середовища встановлення, вимог пожежної безпеки та місцевих стандартів.
