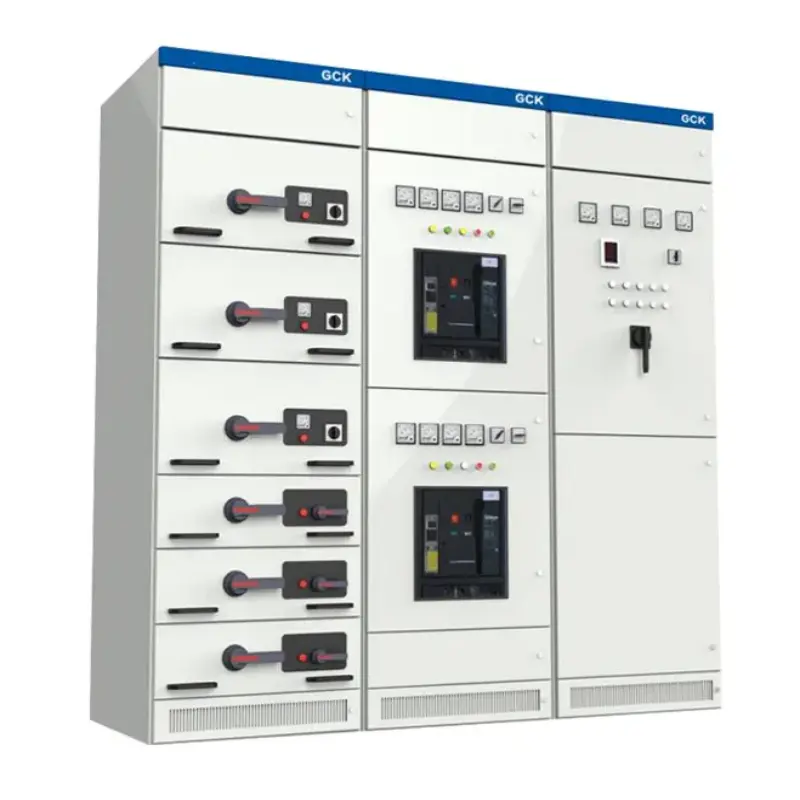

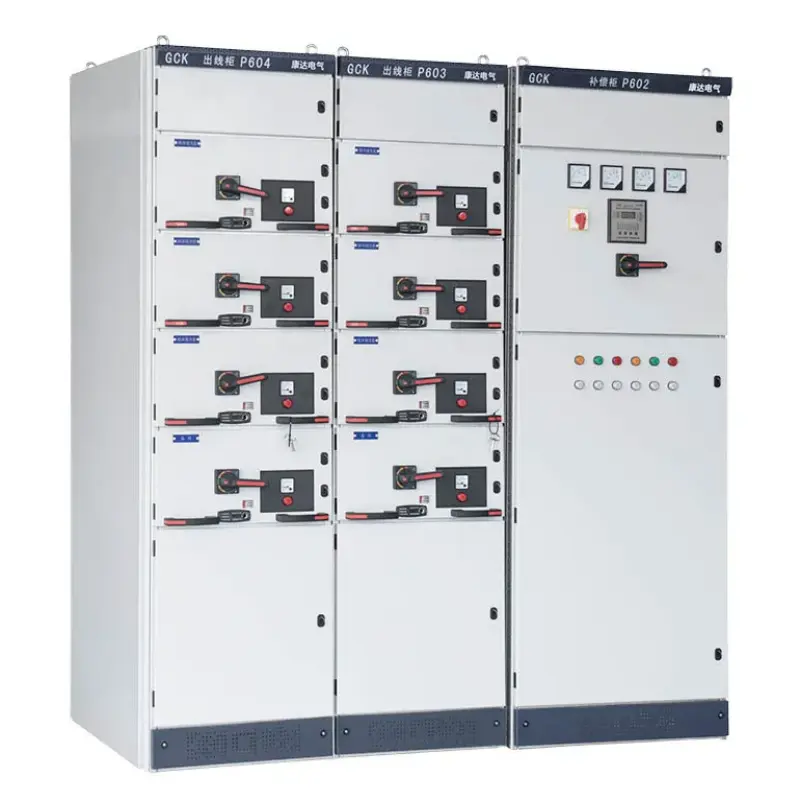

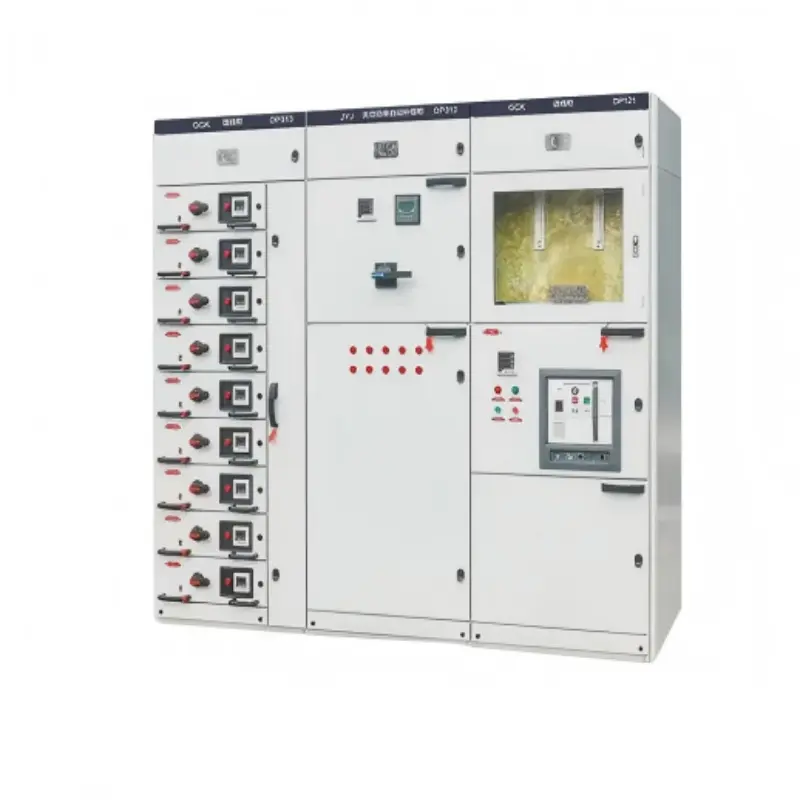

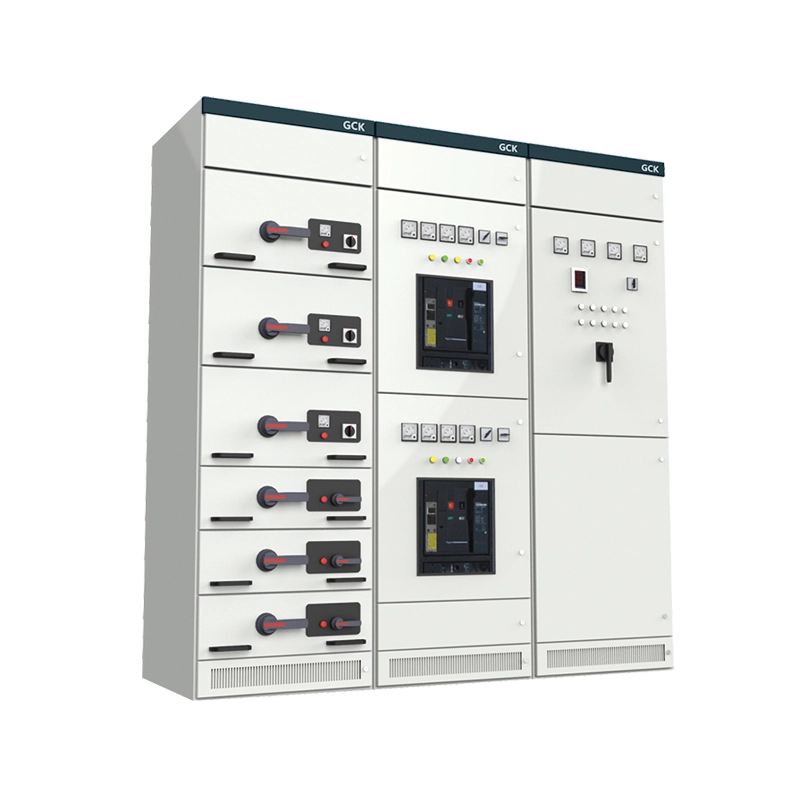

Економна розподільна шафа з C-профілем GCK

Економна комутаційна шафа GCK із C-профілем є aнизьковольтні (до 690В) закриті розподільні пристроїза допомогою сталевої рами з С-профілем, що кріпиться болтами. С-профілі — це холоднокатані, попередньо штамповані оцинковані сталеві швеллери з модульною сіткою отворів 25 мм, що дозволяє збирати без зварювання або спеціальних інструментів.

Що робить цей продукт?

● Розподіл живлення – безпечно забезпечує живлення від основного вхідного джерела до фідерів, двигунів, панелей освітлення та інших навантажень.

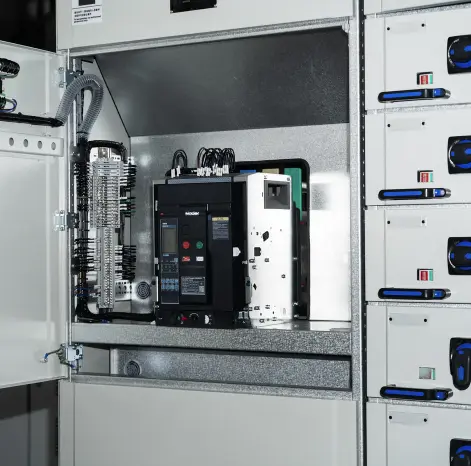

● Функціональні шухляди – містять висувні шухляди (автоматичні вимикачі, контактори, пристрої плавного пуску), які можна замінити, поки головна шина залишається під напругою, мінімізуючи час простою.

● Зміна конфігурації на місці – легко додавайте або переміщуйте секції, відкручуючи торцеві пластини, прикручуючи болти до нових блоків і подовжуючи шини за допомогою простих комплектів.

● Захист та ізоляція – забезпечує механічне блокування, жалюзі та конфігуровану форму розділення (форма 2b, 3b або 4b).

Параметри налаштування

По суті, ця шафа пропонує сучасний висувний ящикрозподільні пристроїфункціональність — безпечне обслуговування, висока щільність і модульність — за ціною початкового рівня. Він ідеально підходить для малих і середніх промислових підприємств, комерційних будівель, інфраструктурних проектів і бюджетних модернізацій, де якість не може бути загрозою.

Параметри продукту (специфікація)

Нижче наведені основні технічні характеристики економічної розподільчої шафи GCK C-профілю. Значення базуються на стандартних конфігураціях і можуть бути налаштовані відповідно до вимог конкретного проекту.

Функції та програми продукту (формат запитань і відповідей)

Економічна комутаційна шафа GCK із C-профілем виділяється унікальним поєднанням економічності, гнучкості та перевіреної продуктивності. Нижче ми відповідаємо на найпоширеніші запитання, які задають клієнти щодо його функцій і відповідного застосування.

Q1: Що робить дизайн С-профілю більш економічним, ніж зварні розподільні пристрої?

A: Три причини: (1) Рама, з’єднана болтами, позбавляє від використання дорогих зварювальних пристроїв. (2) Попередньо перфорована сітка 25 мм усуває спеціальні свердління. (3) Пошкоджені профілі можна замінити окремо, а не всю раму. Коли ви купуєте економічну розподільну шафу GCK C-профілю, ви платите за цінність, а не за надмірне проектування.

Q2: Чи достатньо міцна конструкція з болтами для промислового середовища?

A: Так. При правильному затягуванні (M8:18 Нм, M10:35 Нм) він відповідає IEC 61439-2 і витримує сили короткого замикання 50 кА без остаточної деформації. Для екстремальних вібрацій (наприклад, штампувальних пресів або кораблів) ми рекомендуємо наші зварніСерія MNS. Для 95% промислових/комерційних сайтів C-профіль GCK більш ніж достатній.

Q3: Як оцинковане покриття порівнюється з порошковим покриттям?

A: Гаряче цинкування після штампування покриває всі поверхні — зрізані краї та отвори — рівномірним шаром цинку ≥65 мкм. Він не буде відколюватися або піддаватися корозії, коли за ним просочується волога, перевершуючи порошкове покриття у вологому середовищі (наприклад, очищення води, текстильні фабрики). Якщо потрібен колір, поверх оцинкованого шару можна нанести порошкове покриття.

Q4: які сценарії застосування найпоширеніші?

Відповідь: На основі тисяч інсталяцій по всьому світу економічна розподільна шафа GCK із C-профілем найчастіше розгортається в:

Малі та середні промислові підприємства: харчова промисловість, формування пластмас, металообробка та текстильні підприємства

Комерційні будівлі: торгові центри, готелі та офісні будівлі

Очищення води та стічних вод: насосні станції, системи зрошення та опріснення

Проекти модернізації: заміна старих стаціонарних розподільних щитів на сучасні висувні розподільні пристрої

Temporary power installations: construction sites, mining camps and event power systems

Деталі виробництва та конкурентні переваги

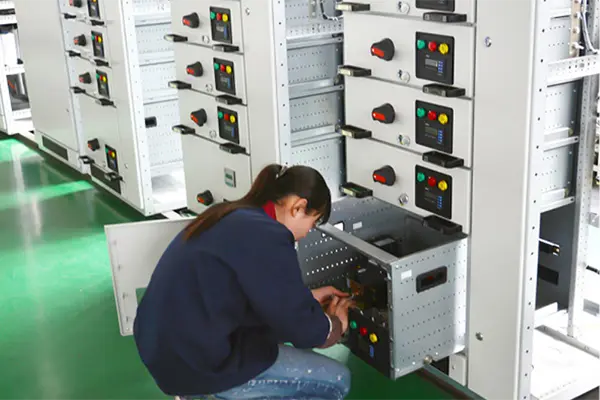

Деталі виробництва – Як ми будуємо збірку GCK C-профілю. Економічна розподільна шафа

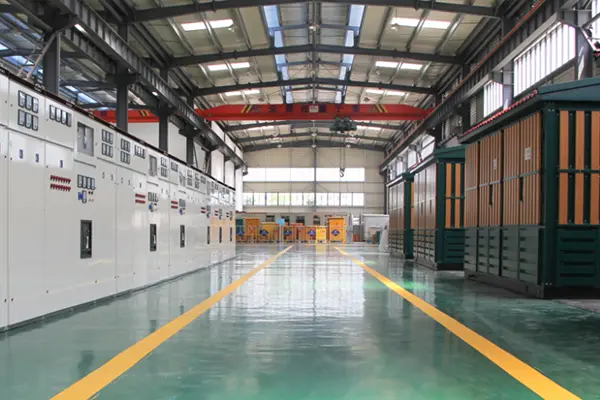

У Lugao Power Co., Ltd. ми виготовляємо кожну економічну розподільну шафу GCK із C-профілем, що забезпечує стабільність, довговічність і легкість збирання.

1. Виготовлення С-профілю:Сталева катушка японського стандарту Q235B 2,0 мм → 25-міліметрова решітка з ЧПУ → С-подібна форма холодної форми (точність ±0,3 мм) → нарізана довжина → гаряче оцинкована (≥65 мкм, ASTM A123).

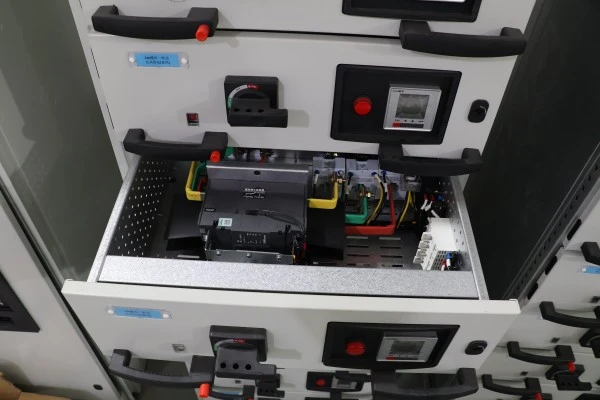

2. Ящик:Оцинкована сталь товщиною 2,5 мм із позиціонуючими поглибленнями та нейлоновими роликами. Приймає шухляди від 8E/2 до 24E через перехідну пластину. Трипозиційне механічне блокування (з'єднане/перевірене/ізольоване) із засувкою навісного замка.

3. Ящик:Сталева передня панель 1,5 мм, порошкове покриття RAL 7035, етикетка з лазерним гравіюванням. Ручка з індикатором O/I. Первинні контакти: посріблена мідь (≥10 мкм), пружинний дизайн тюльпан. Вторинна проводка: 2,5 мм² мідний ПВХ дріт із пронумерованими наконечниками. Заводські випробування на цілісність, ізоляцію та механічну роботу.

4. Система шин:ETP мідь (98% IACS), посріблені з’єднання з моментом затягування 35–40 Нм. Шинопроводи підтримують кожні 500 мм (більше, ніж типові 800 мм). Вертикальні шини з'єднуються за допомогою болтових мідних ланок.

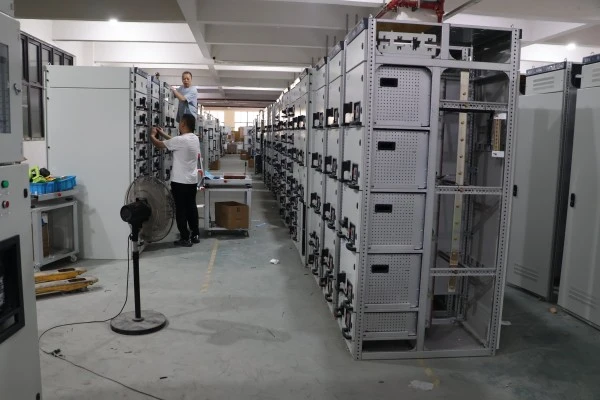

5. Складання та тестування:Збірка з регулюванням крутного моменту. Кожен блок перевірено: діелектрик (2,5 кВ/1 хв), безперервність, механічне блокування та підвищення температури при 1,1-кратному номінальному струмі. Звіт про заводські випробування включений.

Післяпродажне обслуговування – Річна гарантія

Гарантійний термін:12 місяців з дати введення в експлуатацію, але не більше 18 місяців з дати відвантаження.

Що покривається: усі виробничі дефекти, включаючи:

● Деформація C-профілю під номінальним механічним навантаженням

● Несправність блокування висувного ящика (неможливість запобігти неправильному вставленню або вийманню)

● Знос первинного контакту перевищує 0,5 мм протягом гарантійного періоду

● Помилки вторинної проводки або незакріплені кінці, викликані заводським складанням

● Відшарування оцинкованого покриття (за умови відсутності зовнішнього стирання)

Що не покривається: пошкодження внаслідок неправильного встановлення, несанкціонованої модифікації, експлуатації за межами паспортних характеристик, фізичного впливу, корозії внаслідок хімічного впливу, не зазначеного в замовленні, або форс-мажорних обставин (блискавка, повінь, пожежа тощо).

Зобов'язання щодо відповіді:

● Віддалена технічна підтримка:протягом 8 робочих годин електронною поштою, WhatsApp або відеодзвінком.

● Відвантаження запчастин:протягом 48 годин для гарантійних претензій (стандартний кур'єр).

Документація, що надається з кожною відправкою:

1. Звіт про заводські випробування (діелектрик, безперервність, підвищення температури)

2. Складальне креслення та однолінійна схема

3. Розклад ящиків із зазначенням рейтингу та функцій кожного ящика

4. Специфікація моменту затягування для повторного монтажу на місці (замовлення KD)

5. Інструкція з експлуатації та обслуговування
