Повністю герметичний трифазний зовнішній енергозберігаючий трансформатор

Повністю герметичний трифазний зовнішній енергозберігаючий трансформатор – це розподільний пристрій нового покоління, ретельно розроблений для перетворення електроенергії середньої напруги (наприклад, 10 кВ або 35 кВ) у безпечну низьковольтну енергію (400 В/230 В) для промислових, комерційних і побутових застосувань. На відміну від традиційних трансформаторів, які вимагають регулярного відбору проб масла та обслуговування, цей пристрій має міцний, герметично закритий резервуар, який повністю ізолює ізоляційне масло від атмосфери. Така конструкція запобігає окисленню масла та проникненню вологи, що є основними причинами погіршення якості ізоляції та виходу з ладу.

В основі цього трансформатора використовується високопроникна холоднокатана зерниста кремнієва сталь із вдосконаленою ступінчастою конструкцією з’єднання внахлест. Ця технологія мінімізує магнітний гістерезис і втрати на вихрові струми, досягаючи значень втрат без навантаження, які значно перевищують національні стандарти енергоефективності. Пристрій оптимізовано для зовнішньої установки, пропонуючи чудову стійкість до екстремальних температур, пилу та вологості, що робить його наріжним каменем сучасної мережі розподілу електроенергії, що не потребує обслуговування.

Особливості продукту та застосування

Ключові характеристики

Робота без обслуговування: повністю герметичний гофрований бак усуває потребу в консерваторі та сапуні, запобігаючи старінню масла та знижуючи витрати на обслуговування.

Виняткова енергоефективність: зменшує втрати холостого ходу до 20% порівняно зі стандартними трансформаторами серії S11 завдяки оптимізованому сердечнику та мідним обмоткам із високою провідністю.

Чудова перевантажувальна здатність: Theмасляна система охолодження(ONAN) забезпечує стабільну роботу при тривалих високих навантаженнях і пікових стрибках попиту.

Міцна зовнішня довговічність: створений зі стійким до погодних умов покриттям і захистом IP54, він витримує екстремальні температури (від -25°C до +40°C), вологість і ультрафіолетове опромінення.

Висока стійкість до короткого замикання: механічно посилені обмотки з надійною системою затискань забезпечують безпеку та надійність під час несправностей мережі.

Основні сценарії застосування

Міські та сільські електромережі: ідеальні для компактних підстанцій у житлових населених пунктах, комерційних центрах і проектах електрифікації сільської місцевості, де необхідне надійне обладнання, яке не потребує технічного обслуговування. Повністю герметичний трифазний зовнішній енергозберігаючий трансформатор чудово підходить у цих середовищах.

Промислові парки та фабрики: забезпечує стабільне живлення важкого обладнання, технологічних ліній і виробничих підприємств, легко справляючись зі змінними навантаженнями.

Інтеграція з відновлюваними джерелами енергії: ідеально підходить для сонячних ферм і вітряних електростанцій, де довговічність поза приміщенням і висока ефективність є критичними для підвищення напруги для підключення до мережі.

Інфраструктурні проекти: розгортання в аеропортах, системах метро, ​​центрах обробки даних і лікарнях, де надійність електропостачання не підлягає обговоренню.

Тимчасове та аварійне живлення: його компактні розміри та міцна конструкція роблять його ідеальним для тимчасових підстанцій або місць аварійного ремонту.

Параметр продукту (специфікація)

Деталі виробництва

Основний матеріал і виробничий процес

Сердечник цього трансформатора виготовлено з високопроникної холоднокатаної зернистої кремнієвої сталі. Пластини точно нарізані та укладені за допомогою процесу з’єднання внахлест під кутом 45°, що забезпечує міцно інтегровану магнітну схему. Ця техніка мінімізує втрати на вихрові струми та зменшує струм намагнічування, що є основою його енергозберігаючої здатності. Серцевина закріплена напівсухою скляною стрічкою для зменшення вібрації та забезпечення тихої роботи.

Структура обмотки

Як високовольтні, так і низьковольтні обмотки виготовлені з безкисневих мідних провідників, вибраних через їх високу провідність і низькі резистивні втрати. Обмотка низької напруги має конфігурацію з фольгою з поздовжніми масляними каналами, що не тільки покращує розсіювання тепла, але й забезпечує чудову механічну міцність, щоб протистояти силам короткого замикання.

Технологія резервуару та ущільнення

Визначальною особливістю цього трансформатора є його повністю герметичний гофрований бак. На відміну від звичайних конструкцій, гофровані панелі розширюються та стискаються відповідно до змін об’єму масла внаслідок температурних коливань, усуваючи потребу у традиційному консерваторі. Це створює повністю закриту систему, запобігаючи контакту ізоляційної олії з зовнішнім повітрям, тим самим усуваючи окислення, поглинання вологи та утворення осаду. Клапан скидання тиску та високоточний покажчик рівня масла є стандартними засобами безпеки.

Система ізоляції

У повністю герметичному трифазному зовнішньому енергозберігаючому трансформаторі використовується високоякісна мінеральна ізоляційна олія, яка проходить ретельний процес вакуумної сушіння та заповнення олією. Це гарантує відсутність залишків повітря або вологи в резервуарі, забезпечуючи високу початкову напругу часткового розряду та гарантуючи довгострокову надійність діелектрика.

Гарантія якості та сертифікація

Сертифікати: ISO 9001:2008, CE та вичерпні звіти про випробування типу від національних центрів випробування трансформаторів.

Регулярне випробування: кожен блок проходить 100% заводські випробування, включаючи випробування на втрати холостого ходу, втрати навантаження, опір короткого замикання, стійкість до індукованої перенапруги та частковий розряд.

Контроль якості: наш виробничий процес включає моніторинг у режимі реального часу складання сердечника, обмотки та остаточного складання, щоб гарантувати, що кожен трансформатор відповідає нашим суворим стандартам якості.

Чому варто вибрати Lugao Power?

Вибір Lugao Power означає інвестування в продукт, розроблений для довговічності. Наш досвід у виробництві повністю герметичних трифазних зовнішніх енергозберігаючих трансформаторів гарантує, що ви отримаєте блок, який не тільки відповідає вашим потребам в електроенергії, але також сприяє зниженню викидів вуглецю та скороченню операційних бюджетів.

Післяпродажне обслуговування

5-річна гарантія: ми гарантуємо роботу без протікання та відшарування фарби. Будь-який виробничий дефект за нормального використання покривається безкоштовним ремонтом або заміною.

Довічна сервісна підтримка: запасні частини та технічна підтримка доступні протягом усього терміну експлуатації трансформатора.

30-річний термін служби: розроблено з високоякісних матеріалів, щоб забезпечити три десятиліття надійної роботи.

Швидке реагування: у разі несправності обладнання наша команда реагує протягом однієї години після сповіщення та надсилає технічний персонал на місце протягом 24 годин у країні.

Упаковка та доставка

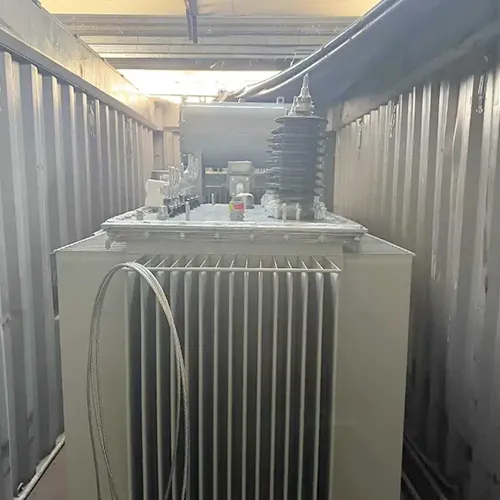

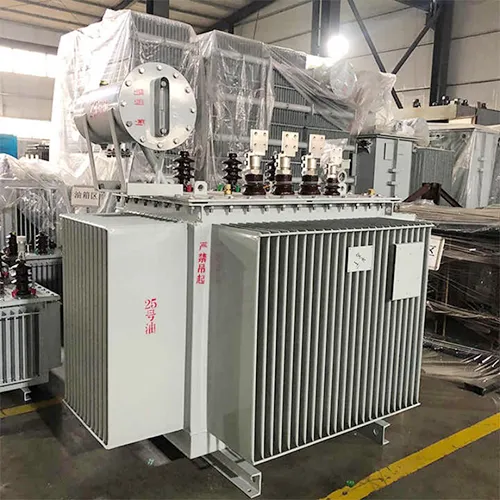

Упаковка. Повністю герметичний трифазний зовнішній енергозберігаючий трансформатор надійно упакований у стійкий до погодних умов дерев’яний ящик або загорнутий для оптимального захисту під час транспортування.

Умови транспортування: доставляється заповненим маслом з повністю герметичним резервуаром, супроводжується звітами про заводські випробування, посібниками зі встановлення та детальними кресленнями розмірів.

Стандартні аксесуари: кожен блок включає в себе покажчик рівня масла, запобіжний клапан, циферблатний термометр, високовольтні та низьковольтні втулки, болти заземлення та повний комплект обладнання для встановлення.

Питання та відповіді: запитання й відповіді

Q1: Що таке повністю герметичний трифазний зовнішній енергозберігаючий трансформатор?

A1: Це розподільний трансформатор, призначений для зовнішнього використання з герметично закритим баком. На відміну від традиційних установок з масляним консерватором, ця конструкція запобігає контакту ізоляційної олії з повітрям, виключаючи ризик окислення та поглинання вологи, що значно скорочує технічне обслуговування та продовжує термін служби.

Q2: Як цей трансформатор економить енергію порівняно зі старішими моделями?

A2: Енергозбереження досягається завдяки використанню високопроникної зернисто-орієнтованої кремнієвої сталі та оптимізованій структурі сердечника. Це зменшує втрати холостого ходу (гістерезис і вихрові струми) більш ніж на 15-20% порівняно зі звичайними трансформаторами серії S9 або S11, що призводить до значного скорочення рахунків за електроенергію протягом усього терміну служби пристрою.

Q3: Чи справді цей трансформатор не потребує обслуговування?

A3: Так, за нормальних умов експлуатації. Оскільки в повністю герметичному трифазному зовнішньому енергозберігаючому трансформаторі використовується гофрований резервуар без сапуна, масло ніколи не розкладається під впливом повітря чи вологи. Це усуває необхідність періодичної перевірки масла, фільтрації або заміни, яка потрібна для звичайних трансформаторів.

Q4: Чи може цей трансформатор безпечно впоратися з умовами короткого замикання?

A4: Абсолютно. Він розроблений з механічно посиленими обмотками з використанням фольгованих котушок низької напруги та надійною системою затискань. На етапі типових випробувань усі блоки піддаються суворим випробуванням на удар короткого замикання, щоб переконатися, що вони можуть витримувати пошкодження мережі без пошкоджень.
