Двох обмотковий трифазний трансформатор високої напруги

Наша компанія є професійним виробником двообмоткових трифазних трансформаторів високої напруги, призначених для забезпечення надійної та ефективної передачі електроенергії для мереж високої напруги та великомасштабних програм виробництва електроенергії. Наша головна перевага полягає в негнучких прикладних рішеннях, включаючи різні методи регулювання напруги, такі як перемикачі РПН і РПН під навантаженням, що дозволяє регулювати напругу без припинення живлення за коливань умов мережі. Завдяки різноманітним варіантам охолодження, таким як самоохолодження в маслі, примусове повітряне охолодження та примусова циркуляція масла, наші трансформатори легко адаптуються до різних умов встановлення. Ці продукти поєднують у собі спрощену конструкцію, стабільну роботу, сильну стійкість до ударів і перевантажень, а також високу економічну ефективність, що робить їх кращим вибором для підстанцій, електростанцій і промислових енергосистем.

Торгова марка: Lugao Power Co., Ltd.
Сертифікація: ISO/CE/Звіт про випробування типу

Надіслати запит

Опис продукту

Двохобмотковий трифазний трансформатор високої напруги виробництваLugao Power Co., Ltd.це високопродуктивний силовий трансформатор, розроблений спеціально для високовольтних мереж передачі та розподілу. На відміну від конструкцій з трьома обмотками, цей трансформатор має лише обмотки високої та низької напруги, що значно спрощує конструкцію та підвищує надійність роботи. Ця конструкція зменшує точки відмови та покращує відмовостійкість, що робить її особливо придатною для додатків підвищення потужності генератора та підключення до мережі.

Трансформатор виготовлений із серцевини з кремнієвої сталі з низькими втратами та обмоток з безкисневої міді з високою провідністю, що забезпечує винятково низькі втрати холостого ходу та навантаження. Міцниймасляна система охолодженнязабезпечує ефективне розсіювання тепла, а повністю герметична структура бака запобігає окисленню масла та проникненню вологи. З кількома доступними конфігураціями регулювання та охолодження цей продукт забезпечує тривалу стабільну роботу в складних умовах експлуатації.

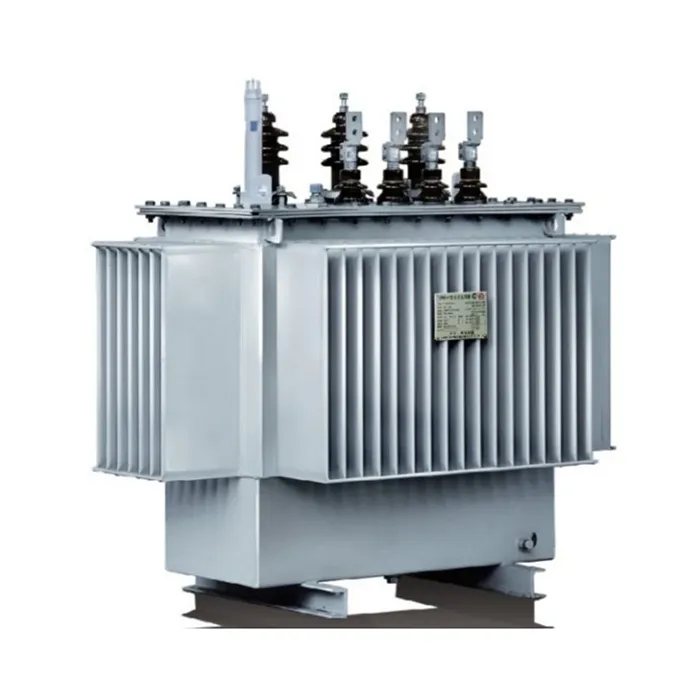

Two Winding Three Phase High Voltage Transformer

Особливості продукту та застосування

особливості

Відповідає або перевищує стандарти IEC, ANSI, GB та інших міжнародних стандартів

Конструкція з двома обмотками для спрощеної структури та підвищеної надійності

Гнучке регулювання напруги за допомогою перемикачів РПН або під навантаженням

Кілька методів охолодження: самоохолодження в маслі, примусове повітряне охолодження, примусова циркуляція масла

Висока здатність до перевантаження та чудова стійкість до короткого замикання

Повністю герметична конструкція гофрованого резервуара запобігає окисленню масла та проникненню вологи

Низький рівень шуму та висока енергоефективність

Міцна конструкція підходить для суворих зовнішніх умов

Стандартизовані розміри для легкої установки та обслуговування

Питання та відповіді: ключові відомості про двообмотковий трифазний трансформатор високої напруги

Q:Що таке двообмотковий трифазний трансформатор високої напруги?

A:Двохобмотковий трифазний трансформатор високої напруги складається з двох окремих обмоток — первинної обмотки високої напруги та вторинної обмотки низької напруги — намотаних навколо загального магнітопровода. Він використовується для підвищення або зниження напруги в трифазних системах живлення, пропонуючи простішу та надійнішу альтернативу конструкціям із трьома обмотками чи автотрансформаторами. Ця структура широко поширена на електростанціях, підстанціях і в промисловості, де потрібні лише два рівні напруги.

Q:Що робить цей трансформатор гнучким у застосуванні?

A:Гнучкість досягається завдяки двом ключовим аспектам. По-перше, параметри регулювання напруги дозволяють користувачам вибирати або перемикачі РПН для додатків зі стабільною напругою, або перемикачі РПН під навантаженням для мереж із значними коливаннями напруги, що забезпечує регулювання без припинення електропостачання. По-друге, гнучкість методу охолодження включає самоохолодження в маслі для стандартних застосувань, примусове повітряне охолодження для збільшення продуктивності та примусову циркуляцію масла для середовища з високим навантаженням або високою температурою, що забезпечує адаптивність до різноманітних умов установки.

Q:Як конструкція з двома обмотками підвищує надійність?

A:Завдяки меншій кількості обмоток і простішим внутрішнім з’єднанням порівняно з трансформаторами з трьома обмотками структура з двома обмотками зменшує потенційні точки відмови та спрощує виробництво та обслуговування. Це забезпечує більш високу експлуатаційну надійність, менший ризик внутрішніх несправностей і легше усунення несправностей, що робить його ідеальним для критичних застосувань, таких як підстанції генератора або головної електромережі.

Q:Які переваги високої перевантажувальної здатності та здатності витримувати короткі замикання?

A:Висока перевантажувальна здатність гарантує, що трансформатор може витримувати тимчасові стрибки навантаження без перегріву або погіршення продуктивності, що має вирішальне значення в промислових або мережевих середовищах із коливанням попиту. Відмінна стійкість до короткого замикання — досягнута завдяки оптимізованій структурі обмоток, надійним системам затискань і високоміцним ізоляційним матеріалам — захищає трансформатор від механічних і термічних навантажень під час пошкоджень мережі, значно подовжуючи термін служби.

Основні сценарії застосування

Електростанції:Використовується як підвищувальний трансформатор генератора для підключення генераторів до мереж високої напруги.

Мережеві підстанції:Ідеально підходить для перетворення напруги між двома рівнями мережі, наприклад 110 кВ до 35 кВ або 220 кВ до 110 кВ.

Промислові енергетичні системи:Забезпечує перетворення високої напруги в низьку для великих промислових об'єктів, які потребують надійного електропостачання.

Інтеграція відновлюваної енергії:Підходить для вітрових електростанцій і сонячних електростанцій, де напруга підвищується для підключення до мережі за складних умов навколишнього середовища.

Інфраструктурні проекти:Розгортається в аеропортах, на залізницях, центрах обробки даних і лікарнях, де потрібна висока надійність і гнучкі можливості встановлення.

Параметр продукту (специфікація)

Номінальна потужність (кВА)	HV (кВ)	НН (кВ)	Векторна група	Імпеданс (%)	Втрати без навантаження (кВт)	Втрата навантаження (кВт)	Струм холостого ходу (%)	Вага (кг)	Розміри (Д×Ш×В) мм
1000	35	10	YNd11	6.5	1.85	11.20	0.9	2850	1850×1300×1650
2000	35	10	YNd11	7.0	2.80	18.50	0.8	3850	2100×1450×1850
3150	35	10	YNd11	7.0	3.90	26.50	0.7	4950	2350×1600×2100
5000	35	10	YNd11	7.5	5.60	36.80	0.6	6650	2650×1800×2350
8000	35	10	YNd11	8.0	8.20	52.00	0.5	8850	2950×2000×2650
Примітка. Діапазон натискання: ±5%, ±2×2,5%; Частота: 50 Гц / доступно 60 Гц; Спеціальні коефіцієнти напруги доступні за запитом.

Деталі виробництва

Основний матеріал і виробничий процес

Двообмотковий трифазний сердечник трансформатора високої напруги виготовляється з використанням високопроникної холоднокатаної зернистої кремнієвої сталі зі ступінчастою конструкцією з’єднання внахлест, що мінімізує втрати холостого ходу та зменшує струм намагнічування. Основні ламіновані пластини вирізані з високою точністю та автоматично укладаються, щоб забезпечити щільні з’єднання та однакові магнітні шляхи. Серцевина надійно закріплена напівсухою скляною стрічкою для збереження структурної цілісності та низького рівня шуму.

Структура обмотки

Обмотки як високої, так і низької напруги побудовані з використанням безкисневих мідних провідників, що забезпечує високу провідність і низькі резистивні втрати. Обмотка низької напруги має фольгу або гвинтову структуру з поздовжніми масляними каналами, що значно підвищує механічну міцність і стійкість до короткого замикання. Обмотка високої напруги розроблена з конфігураціями дисків, що чергуються або безперервно, для оптимізації розподілу напруги та сили імпульсу.

Система ізоляції та охолодження

Для забезпечення відмінної діелектричної міцності та хімічної стабільності використовується високоякісна мінеральна ізоляційна олія або екологічно чиста ізоляційна рідина з високою температурою займання. Масляно-паперова ізоляційна система проходить процеси вакуумної сушіння та заповнення маслом для видалення залишкової вологи та повітря, що забезпечує високу початкову напругу часткового розряду та тривалу експлуатаційну надійність. Варіанти охолодження включають самоохолодження в маслі (ONAN), примусове повітряне охолодження (ONAF) і примусову циркуляцію масла (OFAF) для задоволення різноманітних вимог застосування.

Бак і ущільнювальна конструкція

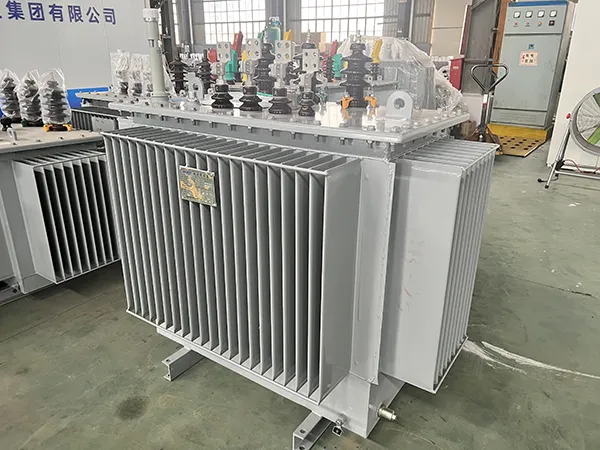

Двохобмотковий трифазний трансформатор високої напруги має конструкцію гофрованого резервуара. Конструкція гофрованого бака забезпечує компенсацію теплового розширення без необхідності консерватора. Повністю герметична структура запобігає окисленню масла та проникненню вологи, зменшуючи частоту технічного обслуговування та подовжуючи термін служби масла. Клапани скидання тиску та манометри рівня масла з сигналізацією про низький рівень є стандартними для забезпечення безпечної роботи в ненормальних умовах.

Конфігурація захисту та контролю

Стандартне обладнання включає датчик температури масла з контактами сигналізації, індикатор температури обмотки та запобіжний клапан. Для застосувань, які вимагають посиленого моніторингу, доступні додаткові газові реле та волоконно-оптичні системи вимірювання температури, які забезпечують динамічне керування навантаженням і раннє виявлення несправностей.

Гарантія якості та тестування

Двообмоткові трифазні трансформатори високої напруги перед доставкою повинні пройти комплексне випробування типу та планове випробування, включаючи випробування втрат холостого ходу та втрат навантаження, випробування опору короткого замикання, випробування на стійкість до індукованої перенапруги, випробування часткового розряду та випробування імпульсу блискавки. Усі основні показники продуктивності перевищують вимоги як національних стандартів, так і специфікацій IEC, забезпечуючи тривалу стабільну роботу в складних польових умовах.

Післяпродажне обслуговування продукту

На всі вироби поширюється п’ятирічна гарантія на виробничі дефекти за умови нормального використання з гарантованою роботою без протікання та відшарування фарби.

Довічна сервісна підтримка забезпечує наявність запасних частин і технічної допомоги протягом усього життєвого циклу продукту.

Розрахований на термін служби не менше 30 років за належних умов обслуговування.

У разі несправності обладнання постачальник відповість протягом однієї години після сповіщення та направить технічний персонал на місце протягом 24 годин у країні.

Сервісне зобов'язання

Lugao Power Co., Ltd. працює відповідно до системи управління якістю ISO 9001-2008, гарантуючи, що всі двообмоточні трифазні трансформатори високої напруги відповідають 100% стандартам якості перед тим, як залишити фабрику. Для забезпечення повного задоволення клієнтів надаються комплексні передпродажні, продажні та післяпродажні послуги.

Відповідність стандартам:

GB1094.1~2-1996 GB1094.3-2003 GB1094.5-2008 GB/T6451-2015 JB/T3837-2010 GB/T311.1-3.11-97 Серія IEC 60076
