Екологічно чиста газова ізоляція RMU

Екологічно чиста газоізоляція RMU (Кільцевий головний блок) — це зібраний на заводі герметичний розподільний пристрій середньої напруги в металевому корпусі (до 24 кВ), який використовує екологічно чисту газову суміш як основне ізоляційне та дугогасне середовище --- замість чистого елегазу. На відміну від традиційних SF6 RMU, які мають високий потенціал глобального потепління (GWP = 23 500), SF₆ має GWP приблизно 24 300 відповідно до поточних довідкових даних ЄС. eco-RMU від Lugao Power використовує або синтетичне повітря, суміш N₂/SF₆ (з менш ніж 10% SF6), або газ на основі фторкетону (C5-FK). Ці гази нетоксичні, негорючі та мають GWP нижче 1 (для синтетичного повітря) або нижче 600 (для C5-FK), порівняно з 23 500 для чистого SF6.

Переваги продукту

Чому вибратиLugao PowerEco-Gas RMU замість елегазу?

Особливості продукту

Список функцій із технічними поясненнями

Деталі виробництва

Як Lugao Power виробляє Eco-Gas RMU

Кожна екологічно чиста газова ізоляція RMU виробляється на нашому сертифікованому підприємстві ISO 9001:2021 та ISO 14001 у Веньчжоу, Китай. Виробничий процес спеціально пристосований для роботи з екологічним газом, на відміну від виробничих ліній елегазу.

Поетапний процес виробництва

1. Виготовлення танка

● 3 мм нержавіюча сталь (AISI 304) – лазерне різання, роботизоване згинання, зварювання за допомогою автоматизованого процесу MIG.

● 100% виявлення витоку гелію: резервуар занурений у вакуумну камеру; випробування розпиленням гелію – швидкість витоку <1×10⁻⁶ мбар·л/с (у 20 разів суворіше, ніж вимоги IEC).

2. Компонентна збірка

● Трипозиційний перемикач, зібраний у чистих приміщеннях (клас 100 000).

● Мідні контакти посріблені (товщина 15 мкм) – забезпечує низький контактний опір (<30 мкОм).

● Створний механізм – нержавіюча сталь, кулачковий.

3. Вакуумна обробка

● Бак, нагрітий до 80°C під вакуумом (<10 Па) протягом 8 годин – видаляє вологу (цільова <10ppm).

● Запобігає внутрішній конденсації та діелектричному пробою.

4. Екогазове наповнення

● Газова суміш готується на спеціальній змішувальній станції (точність ±1%).

● Для суміші C5-FK: C5-FK (фторкетон) + CO₂ + O₂ (сліди).

● Тиск заповнення: 0,04 МПа відносно при 20°C.

● Кожен резервуар має серійний номер із табличкою щодо складу газу.

5. Остаточне електричне випробування

● Витримка частоти живлення: 42 кВ/1 хв (пристрої 12 кВ).

● Імпульс блискавки: пік 75 кВ (1,2/50 мкс).

● Частковий розряд: <5 пКл при 1,2 Ur (12 кВ = 14,4 кВ випробувальна напруга).

● Вимірювання контактного опору: запис у сертифікаті випробувань.

● Перевірка механічної роботи: 50 циклів відкриття/закриття – без зміни тиску газу.

6. Перевірка блокування

● Усі механічні блокування протестовано за допомогою вимірювальних штифтів – вимірювання сили записано.

7. Упаковка

● Газонаповнений блок, герметичний транспортним ковпачком на клапані.

● Манометр захищений пінопластовою кришкою

Етапи контролю якості

Післяпродажне обслуговування та гарантія

Гарантійний термін:

12 місяців з дати введення в експлуатацію або 18 місяців з дати відвантаження (залежно від того, що настане раніше).

Покривається гарантією:

1. Усі механічні частини (механізм перемикання, блокування, вимикач заземлення, індикатори)

2. Цілісність бензобака (витік через виробничий дефект)

3. Первинні та вторинні контакти

4. Склад еко-газу (якщо заводська заправка відрізняється від сертифікату)

5. Манометр і монітор густини

Не покривається:

1. Пошкодження внаслідок неправильного зберігання або встановлення (наприклад, падіння пристрою)

2. Зовнішня корозія через агресивне середовище (наприклад, хімічний завод)

3. Стихійні явища (землетрус, повінь, блискавка)

4. Витратні матеріали (запобіжники, індикаторні лампи, акумулятори)

Часті запитання

Q1: Який саме газ використовується в екологічно чистій газовій ізоляції RMU?

A: Lugao Power пропонує два варіанти:

● Варіант A (економний): суміш N₂ + 10% SF₆ – GWP ≈ 2350 (ще на 90% нижче, ніж чистий SF₆).

● Варіант B (екологічна премія): C5-FK (фторкетон) + CO₂ + O₂ – GWP < 600, без PFAS, підходить для проектів, які прагнуть зменшити залежність від ізоляційних газів SF₆ з високим GWP.

Обидва нетоксичні, негорючі та схвалені IEC 62271-200.

Питання 2: Чи характеристики газу ідентичні SF6?

Відповідь: Так, при однаковому робочому тиску (0,04-0,05 МПа) діелектрична міцність і дугогасна здатність еквівалентні. Наш екологічно чистий RMU пройшов випробування того самого типу, що й елегаз: витримує напругу 42 кВ, коротке замикання 20 кА та 50 механічних операцій.

Q3: Що станеться, якщо газ витікає? Чи небезпечно це для працівників?

В: Еко-газ нетоксичний (на відміну від елегазу, який може виробляти токсичні побічні продукти під дією дуги). Однак великі витоки в обмеженому просторі можуть витіснити кисень. RMU Lugao Power містить сигналізацію низького тиску. У разі спрацьовування провітріть приміщення перед входом. Сам газ безпечний для вдихання в невеликих кількостях (подібно до викидів CO₂ з вогнегасника).

Q4: Чи можу я заправити газ на місці, якщо потрібно?

A: Резервуар герметичний на все життя --- вам ніколи не потрібно буде наповнювати його за нормальних умов (швидкість витоку <0,1% на рік). Однак, якщо клапан пошкоджено, Lugao Power надає набори для заправки саме тією газовою сумішшю. Ми не рекомендуємо використовувати локальний SF6 – це зашкодить екологічним цілям.

Q5: Чи є ваша екологічно чиста газова ізоляція RMU дорожчою за елегаз?

A: Початкова вартість покупки приблизно на 8-12% вища через газову суміш і спеціальну виробничу лінію. Однак:

1. Ви уникаєте майбутніх витрат на відновлення елегазу

2. Ви маєте право на податкові пільги на екологічне будівництво (наприклад, у Сінгапурі, ЄС).

3. Багато комунальних підприємств тепер платять премію за розподільні пристрої без елегазу при оцінці закупівель.

4. Понад 20-річний життєвий цикл Lugao eco-RMU є нейтральним або дешевшим.

Q6: Які сертифікати має цей RMU?

A: Повні типові випробування IEC 62271-200 (сертифіковано KEMA). Додатково:

● ISO 14001 (управління навколишнім середовищем у виробництві)

● Маркування CE

● Китайський GB/T 3906

Q7: Чи можу я модернізувати наявну панель SF6 RMU екогазом?

A: Ні, система обробки газу, ущільнювачі та налаштування тиску відрізняються. Проте Lugao Powerелегазовий РМУмає ті самі зовнішні розміри та відстань між шинами, що й більшість стандартних елегазових RMU. Це дозволяє здійснювати заміну без будівельних робіт.

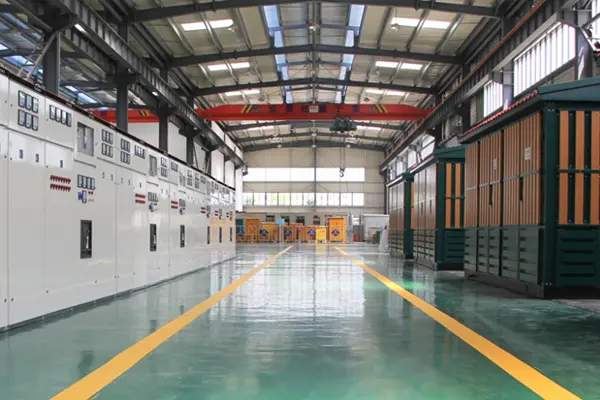

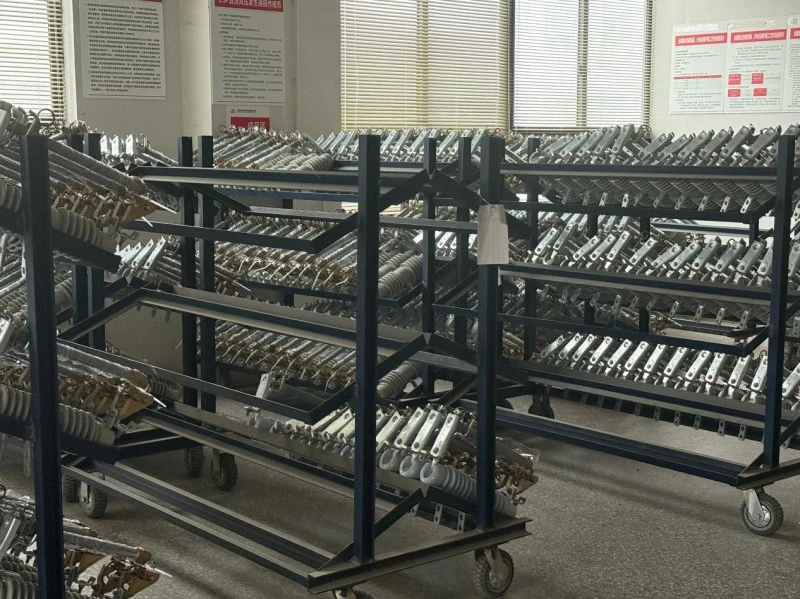

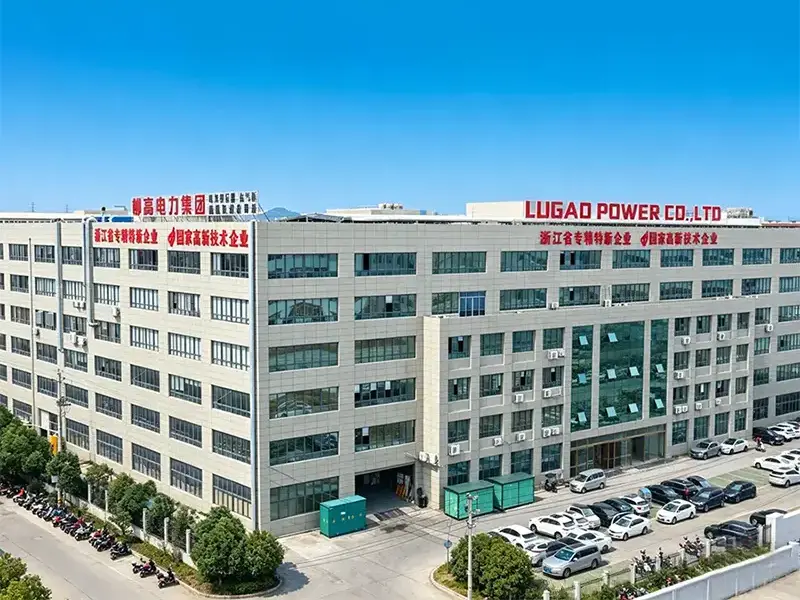

Фабрика Лугао
