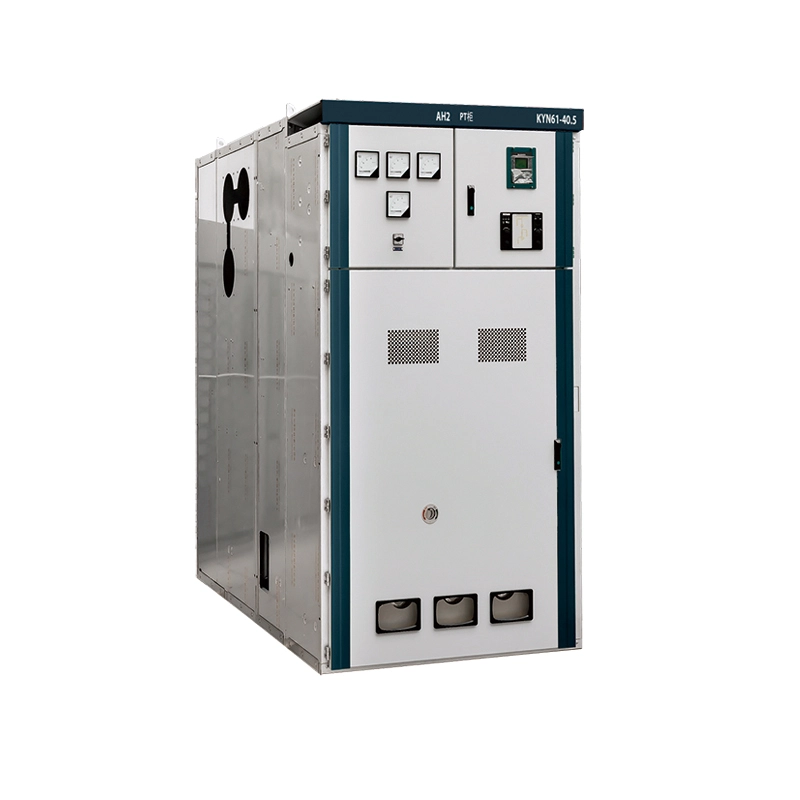

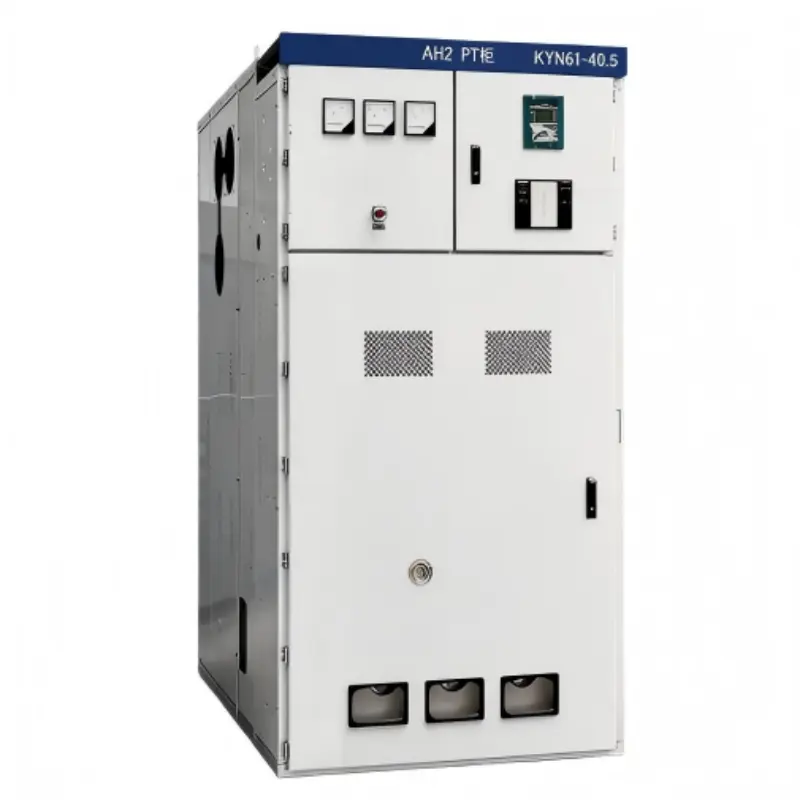

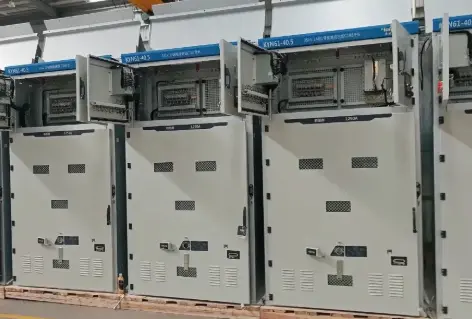

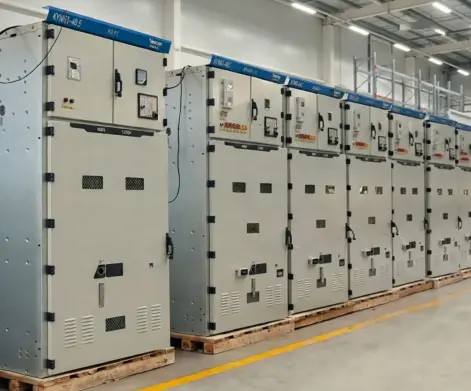

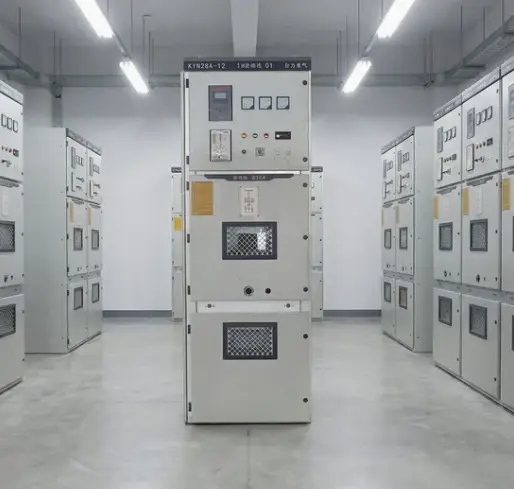

KYN високовольтні розподільні пристрої з повітряною ізоляцією

Що таке високовольтний панельний розподільний пристрій із повітряною ізоляцією KYN?

Розподільний пристрій — це внутрішній розподільний пристрій середньої напруги з металевим покриттям із повітряною ізоляцією, призначений для трифазних систем живлення змінного струму, що працюють при напрузі від 3,6 до 40,5 кВ, 50 Гц або 60 Гц.

Позначення "KYN" відповідає китайському національному стандарту найменування

К – металеві

Y – ручний візок

N – внутрішній

На відміну від розподільних пристроїв із елегазовою ізоляцією (GIS), які використовують елегаз, серія KYN покладається на атмосферне повітря як основне діелектричне середовище між струмоведучими частинами та землею.

Що воно може зробити?

Цей високовольтний панельний розподільний пристрій KYN з повітряною ізоляцією служить центральним вузлом для керування, захисту та ізоляції високовольтного електричного обладнання. Його основні функції включають:

1. Отримання та розподіл електроенергії – головна шина отримує вхідну потужність від трансформатора або генератора, а потім розподіляє її на кілька вихідних фідерів. Кожен фідер можна перемикати окремо.

2. Захист від електричних збоїв. Вбудовані вакуумні автоматичні вимикачі (розміщені в знімному ручному візку) спрацьовують автоматично протягом мілісекунд при виявленні умов перевантаження, короткого замикання або замикання на землю. Трансформатори струму визначають несправність; захисні реле ініціюють команду відключення.

3. Ізолюйте обладнання для технічного обслуговування. Ручний візок можна витягнути в положення «від’єднано», створюючи видимий повітряний зазор між вимикачем і нерухомими первинними контактами. Засувки автоматично закриваються над фіксованими контактами під напругою, що дозволяє безпечно перевірити вимикач без знеструмлення всієї шини.

4. Забезпечте вимірювання та моніторинг у режимі реального часу – трансформатори струму (CT) і трансформатори напруги (VT), встановлені в кабельному відсіку, подають сигнали на амперметри, вольтметри, аналізатори якості електроенергії та віддалені кінцеві пристрої (RTU).

5. Увімкніть безпечне заземлення. Ручний заземлювач, механічно з’єднаний із положенням ручного візка, дозволяє безпечно заземлити сторону кабелю перед початком технічного обслуговування.

6. Координуйте роботу з реле захисту. Сучасні мікропроцесорні реле (додатково) забезпечують спрямований захист від перевантаження по струму, диференціальний захист, обмежений захист від замикань на землю та відмова вимикача. Зв'язок через Modbus або IEC 61850 забезпечує інтеграцію в системи SCADA.

По суті, високовольтний панельний розподільний пристрій із повітряною ізоляцією KYN є робочою конячкою мереж середньої напруги – міцний, прозорий (з повітряною ізоляцією, щоб ви могли бачити, що відбувається) і економічний для встановлення всередині приміщень.

Параметри продукту

Переваги продукту

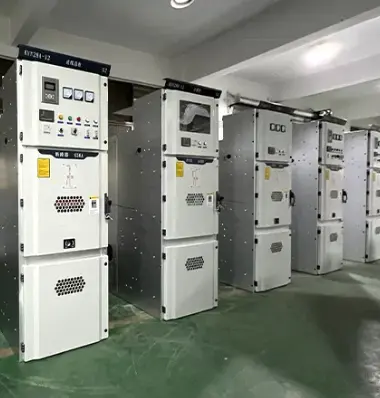

1. Справжня металева конструкція з відсіками

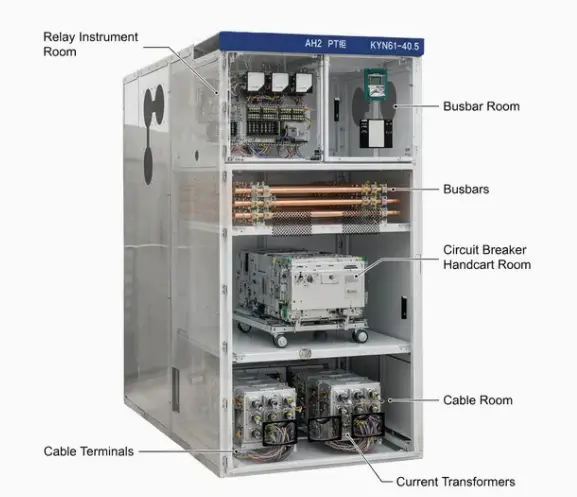

Наш розподільний пристрій KYN ділить панель на чотири повністю відокремлені відсіки:

● Відсік збірних шин (зверху ззаду)

● Відсік для ручного візка (передня частина)

● Кабельний відсік (внизу ззаду)

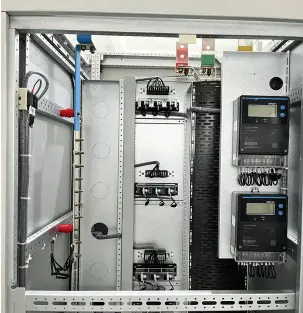

● Відсік для приладів низької напруги (спереду зверху)

Кожен відсік відокремлений оцинкованими сталевими перегородками товщиною 3 мм із закріпленими кришками доступу. Це поділ досягає:

● Утримання несправності – якщо внутрішня дуга виникає в одному відсіку, вона не може поширюватися на сусідні відсіки. Наша конструкція пройшла випробування IAC AFLR до 40 кА протягом 1 секунди.

● Безпека персоналу – оператори можуть відкривати двері відсіку вимикача для доступу ручним візком, тоді як шини залишаються під напругою, але повністю закриті за фіксованими сталевими бар’єрами.

● Паралельне технічне обслуговування – під час обслуговування відсіку вимикача можна виконувати роботи з закріплення кабелю.

2. Автоматичні жалюзі для захисту живого контакту

Коли ручний візок переміщується з підключеного положення в тестове положення, засувки з нержавіючої сталі автоматично ковзають по фіксованих первинних контактах (сторони лінії та навантаження). Ключові особливості:

● Матеріал – нержавіюча сталь товщиною 3 мм (не алюміній або пластик)

● Робота – Пружинний рух, безвідмовний (віконниці закриваються, навіть якщо пружина механізму ламається – гравітація допомагає)

● Блокування – віконниці не можна відкрити вручну, якщо ручний візок не буде знято та не використано спеціальний інструмент для розблокування (запобігає несанкціонованому доступу)

● Ізоляція – жалюзі покриті 2 мм ізоляційної епоксидної смоли на тильній стороні для запобігання індукованій напрузі

3. Повітряна ізоляція – без елегазу

На відміну від розподільних пристроїв з елегазовою ізоляцією (GIS), високовольтні розподільні пристрої KYN з повітряною ізоляцією використовують лише атмосферне повітря як ізоляційне середовище. Це забезпечує численні переваги:

● Нульові викиди парникових газів – SF6 має потенціал глобального потепління в 23 500 разів більший, ніж CO2. Регуляторні органи в ЄС і багатьох штатах США обмежують використання елегазу. Повітряна ізоляція KYN – це вибір, який готує майбутнє.

● Обладнання для транспортування газу не потрібне – GIS потребує дорогих газових візків, манометрів, детекторів витоку та сертифікованих техніків для заправки. KYN не потребує нічого з цього.

● Повітряні зазори, які можна візуально перевірити – оператори можуть бачити відкриті контакти або зазор між ручним візком і фіксованими контактами. Елегазове обладнання ховає все за герметичними кожухами.

● Низька вартість життєвого циклу – без заправки газом, без періодичного тестування на вологість, без заміни ущільнень. Повітря безкоштовне.

5. Висока стійкість до короткого замикання

нашРозподільні пристрої KYNдосягає:

● Номінальний короткочасний струм – до 50 кА протягом 3 секунд

● Номінальний піковий струм – до 125 кА

● Класифікація внутрішньої дуги – IAC AFLR 40kA/1s (доступна спереду, збоку, ззаду)

Ці номінальні значення перевищують типові вимоги комунального підприємства (зазвичай 25 кА або 31,5 кА протягом 3 секунд). Висока здатність витримувати:

● Подвійно складені 2,5 мм опорні кронштейни шин

● Посріблені мідні шини з мінімальним моментом затягування болтів 70 Нм

● Ізольовані гільзи шин для запобігання міжфазним спалахам під час вібрації.

Особливості продукту

Деталі виробництва

Каркас і корпус

1. Матеріал: холоднокатана сталева рама 2,5 мм; 3,0 мм бар'єри для відсіків

2. Формування: лазерне різання, штампування з ЧПУ, роботизоване MIG-зварювання

3. Покриття: дев’ятиетапний процес – грунтовка E-coat + поліефірне порошкове покриття, товщина 100-120 мкм. Сольовий спрей >1000 годин

4. Колір: стандарт RAL 7035 (світло-сірий).

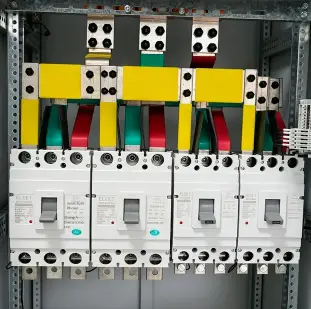

Система шин

1. Мідь: 99,95% E-Cu, провідність ≥58 MS/m

2. З'єднання: посріблені (10 мкм) + тарельчасті шайби, момент затягування 70 Нм з маркуванням червоною фарбою

3. Ізоляція: термоусадочні вогнестійкі рукави, частковий розряд <5 пКл при 15 кВ

4. Опорні ізолятори: епоксидна смола з кремнеземним наповнювачем, шлях повзучості ≥20 мм/кВ

Виробництво ручних візків

1. Шасі: чорний з порошковим покриттям; чотири нейлонові ролики MoS2 (вантажопідйомність 500 кг кожен)

2. Рейка: Ходовий гвинт Acme, 10 обертів тест-підключення, крутний момент <15 Нм

3. Монтаж вимикача: Пряме болтове кріплення для Lugao VCB або ABB VD4/Siemens 3AH

4. Допоміжні контакти: 8НО+8НЗ, срібло-нікель, 10А при 250В змінного струму

Упаковка, доставка та післяпродажне обслуговування

Упаковка та доставка

Кожна металева розподільна шафа KYN із повітряною ізоляцією захищена вологостійкою плівкою, пінопластом або кутовими захисними кожухами та упакована в експортні дерев’яні ящики або посилені піддони відповідно до вимог транспортування. Ручні візки вакуумного вимикача, інструменти та аксесуари можна закріпити або окремо захистити, щоб зменшити рух під час транспортування. Транспортування може бути організовано морським або наземним транспортом відповідно до пункту призначення проекту.

Післяпродажне обслуговування

Лугаоздійснює технічний супровід монтажу, налагодження та експлуатації згідно з підтвердженим договором замовлення. Електричні креслення, схеми вторинної проводки, інструкції з експлуатації та звіти про звичайні випробування можна надати перед відправленням. Гарантійні умови та супровід запчастин надаються відповідно до договору та підтвердженого технічного договору.
