Стаціонарні розподільні пристрої змінного струму в металевому корпусі високої напруги

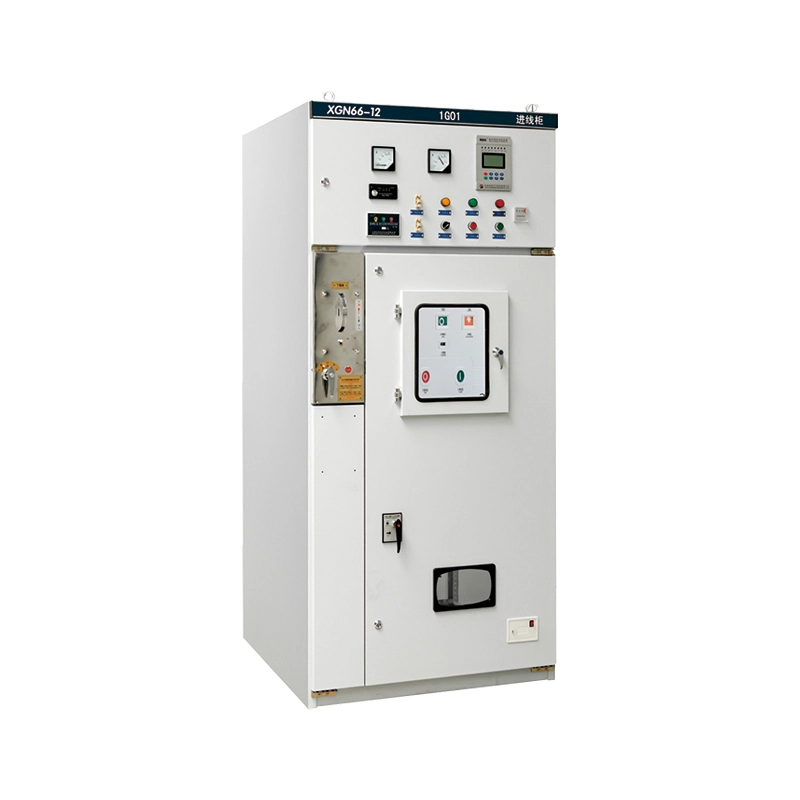

Стаціонарний розподільний пристрій змінного струму високої напруги в металевому корпусі (модель: XGN66-12) — це повний набір розподільних пристроїв із повітряною ізоляцією для внутрішнього використання. Він розроблений для трифазних систем живлення змінного струму 50/60 Гц, що працюють при номінальній напрузі 3,6 кВ, 7,2 кВ і 12 кВ.

На відміну від тягових варіантів, цей фіксований розподільний пристрій змінного струму в металевому корпусі використовує стаціонарний вакуумний вимикач і структуровану систему ізоляції. Ця філософія дизайну спрощує підключення основних ланцюгів, підвищує механічну стабільність і забезпечує економічно ефективне рішення без шкоди для безпеки. Корпус виготовлено з високоміцних холоднокатаних сталевих листів, зварених і закріплених болтами для формування міцної конструкції, яка протистоїть деформації під час транспортування та експлуатації. Він служить критичним інтерфейсом для отримання електричної енергії з мережі та розподілу її до трансформаторів, двигунів та інших навантажень високої напруги, пропонуючи інтегровані функції керування, вимірювання та захисту в одній компактній площі.

Особливості продукту та застосування

Основні функції (стиль запитань і відповідей)

Q: Що робить «фіксовану» конструкцію цього високовольтного фіксованого розподільного пристрою змінного струму в металевому корпусі кращим, ніж висувні типи?

A: Простота та сила. Оскільки основні компоненти фіксовані, з’єднання первинної ланцюга більш надійні та менш схильні до проблем зношування контактів, пов’язаних із рухомими ручними візками. Ця конструкція забезпечує менший об’єм шафи (майже на 50% менше, ніж у традиційних конструкціях), що робить її ідеальною для закритих підстанцій з обмеженим простором. Він також зазвичай пропонує нижчу початкову вартість закупівлі, зберігаючи механізм блокування «п’ять доказів» для запобігання неправильній роботі.

З: Як Lugao Power забезпечує безпеку обслуговуючого персоналу?

A: Безпека вбудована в механіку. Theрозподільні пристроїоснащений примусовою механічною системою блокування між головним вимикачем, роз’єднувачем і дверцятами шафи. Стаціонарний розподільний пристрій змінного струму високої напруги в металевому корпусі має видиму точку розриву (ізолюючий вимикач), що дозволяє операторам візуально підтвердити, що живлення вимкнено перед обслуговуванням, відповідно до глобальних стандартів електробезпеки. Крім того, такі компоненти, як роз’єднувач GN30-12, повністю закриті, щоб запобігти спалаху дуги.

З: У яких середовищах можна використовувати цей продукт?

A: Цей продукт розроблено для важких промислових умов. Він надійно працює в діапазоні температур від -25 °C до +40 °C і на висоті до 1000 м (можна налаштувати для більшої висоти). Він широко використовується в:

1. Електростанції та підстанції: як основний вхідний/вихідний блок.

2. Промислові та гірничодобувні підприємства: для керування важким обладнанням і трансформаторами.

3. Висотні будинки: для розподільних приміщень у підвалах або технічних поверхах.

4. Відновлювана енергетика: як точка синхронізації для вітрових або сонячних електростанцій.

Питання: Чи підтримує цей високовольтний фіксований розподільний пристрій змінного струму в металевому корпусі легке обслуговування?

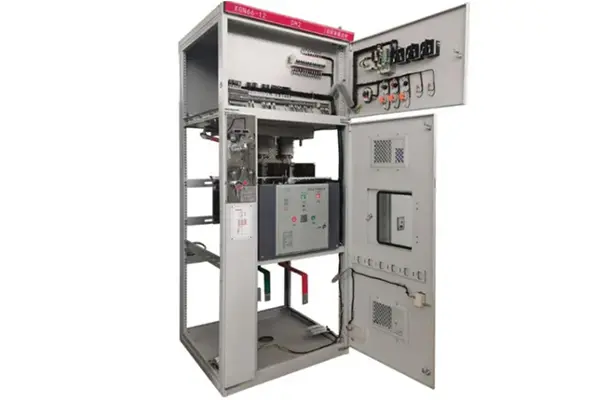

A: Абсолютно. Незважаючи на те, що він "відремонтований", технічне обслуговування просте. Передня панель забезпечує легкий доступ до відсіку автоматичного вимикача, а камера збірної шини ізольована вгорі. Заміна запобіжника (в комбінації запобіжників) проста і безпечна.

Деталі виробництва та гарантія якості

Технічна майстерність

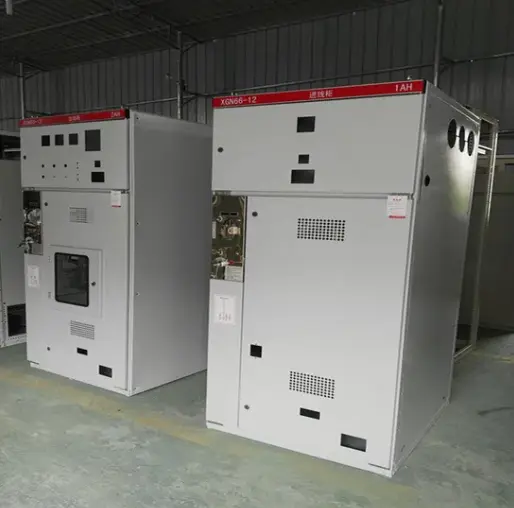

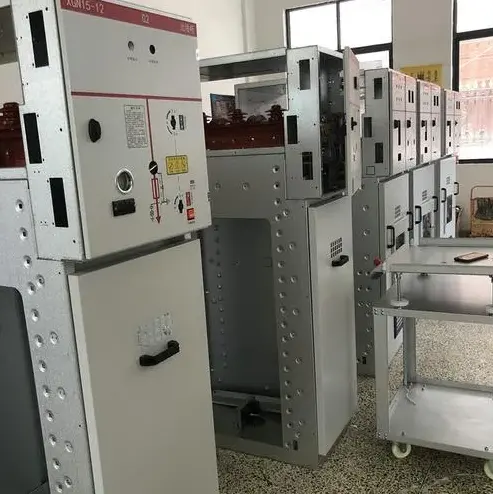

● Сучасне виробництво: металевий корпус обробляється за допомогою верстатів для штампування, згинання та різання з ЧПК, що забезпечує високу точність і взаємозамінність. Рама збирається за допомогою високоміцних болтів, що виключають зварювальну деформацію.

● Ізоляційні характеристики: система використовує повітря як основне ізоляційне середовище. Однак завдяки оптимізованому відстанню між фазами шин і використанню ізоляторів із високим рівнем витоку струму високовольтний фіксований розподільний пристрій змінного струму в металевому корпусі легко проходить випробування на витримку напруги промислової частоти 42 кВ.

● Механізм блокування: ми використовуємо надійну систему блокування «п’ять запобігань»:

1. Запобігає замиканню вимикача, якщо заземлювач замкнутий.

2. Запобігає замиканню заземлювача, якщо вимикач замкнутий.

3. Запобігає відкриттю передньої/задньої панелей, якщо вимикач знаходиться під напругою.

Сертифікати

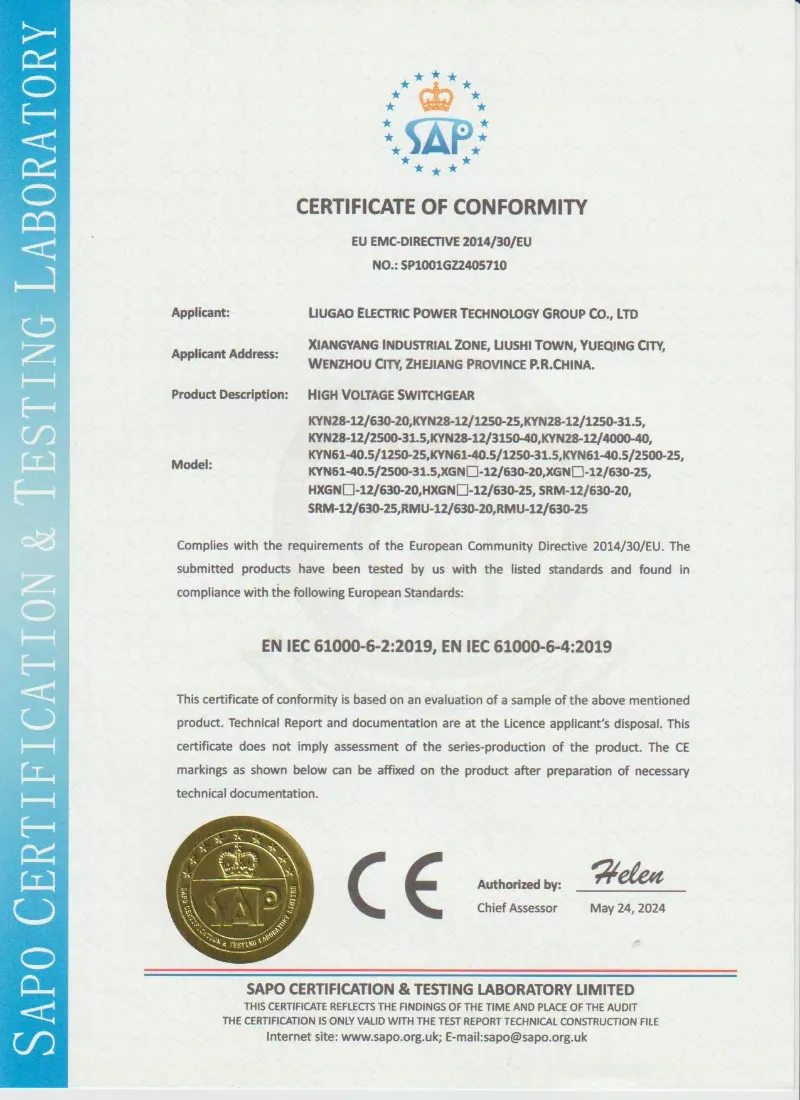

● Lugao Power Co., Ltd.дотримується суворих міжнародних інструкцій. Наша серія XGN66-12 пройшла повне типове випробування та відповідає стандарту IEC 62271-200 (розподільні пристрої змінного струму в металевому корпусі та пристрої керування). Ми також маємо сертифікати ISO 9001 для наших виробничих потужностей, що забезпечує постійну якість.

Параметр продукту (специфікація)

Важливо вибрати правильний рейтинг. Для трансформатора потужністю 1000 кВА при напрузі 12 кВ ми рекомендуємо номінальний струм 630 А з короткочасною витримкою 25 кА для ефективної обробки потенційних струмів пошкодження. Зверніться до наших інженерів для розрахунків залежно від навантаження.

Чому варто вибрати Lugao Power Co., Ltd.?

Proven Export Expertise: З більш ніж 500 одиницями, успішно розгорнутими на Філіппінах, у В’єтнамі, Саудівській Аравії та Нігерії за останні 5 років, наші пакувальні рішення (включно з посиленими сталевими ящиками та антикорозійною плівкою VCI) перевірені в боях для морських перевезень на далекі відстані та зберігання у вологих портах.

Реальне налаштування:Крім підбору кольорів за шкалою RAL, ми надаємо індивідуальні співвідношення CT/VT і конфігурації допоміжних контактів відповідно до існуючих схем реле захисту (сумісні з ABB/Siemens/Schneider).

Гнучкий ланцюг поставок:Використовуючи нашу локальну екосистему компонентів, ми гарантуємо 15-20-денний термін виконання, що значно швидше, ніж європейські аналоги, без шкоди для якості ключових компонентів (вакуумні переривники VS1/ZN63).

Реакція післяпродажного обслуговування

Гаряча лінія:Відповіді на технічні запитання надаються протягом 2 годин (цілодобово).

Логістика запасних частин:Важливі запасні частини відправляються через DHL/FedEx протягом 48 годин.

Цифрова документація:Ми надаємо повні схеми підключення англійською мовою, SLD та посібники з експлуатації через хмарне посилання до відходу судна, що дозволяє вашій команді підготуватися заздалегідь.
