35 кВ Підстанція KYN Броньований розподільний пристрій знімного типу

Що це за обладнання?

Броньований розподільний пристрій висувного типу підстанції 35 кВ KYN - це заводська збірка в металевому корпусі,закриті високовольтні розподільні пристроїпризначений для трифазних мереж змінного струму напругою 40,5 кВ (35 кВ номінально). Він відноситься до серії KYN і використовується на підстанціях, промислових електростанціях, великих комерційних комплексах і станціях збору відновлюваної енергії.

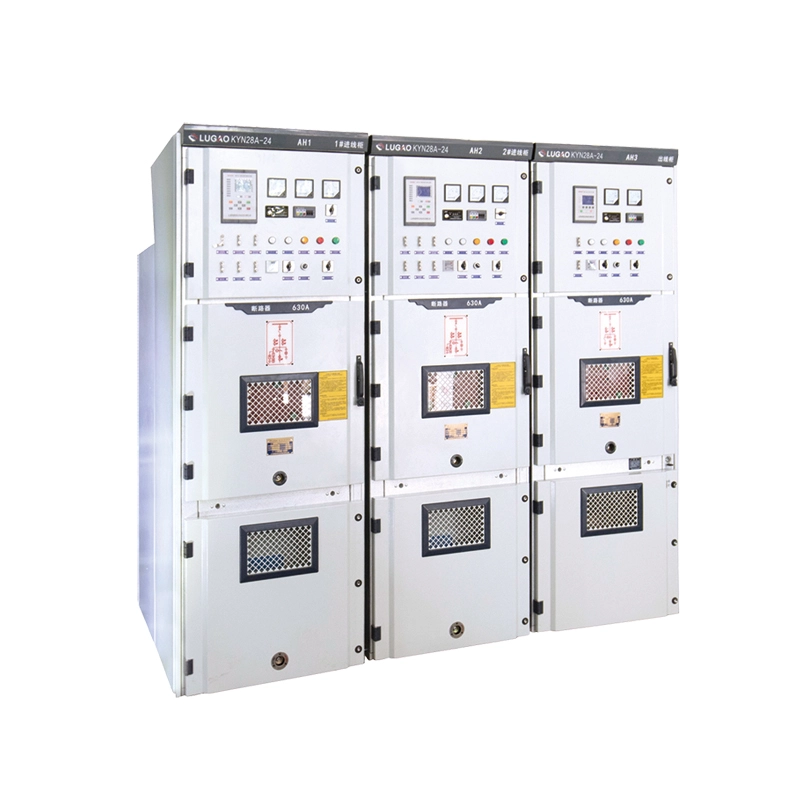

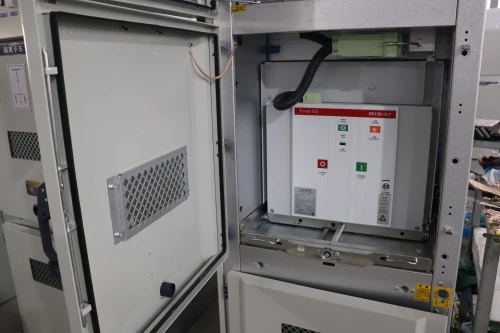

На відміну від розподільних пристроїв стаціонарного типу, де вимикачі кріпляться болтами, цей броньований висувний тип має рухомий візок вимикача, який можна котити в три різні положення: робоче, тестове/ізольоване та витягнуте. Така конструкція дозволяє замінити несправний вимикач протягом декількох хвилин без знеструмлення всієї шини – критична перевага для безперервного електропостачання.

Що це робить?

Основна функція цього обладнання полягає в тому, щоб отримати вхідну потужність 35 кВ від трансформатора або повітряної лінії, захистити мережу вниз за течією за допомогою автоматичних вимикачів і розподілити електроенергію до вихідних фідерів, таких як двигуни середньої напруги, вторинні трансформатори, конденсаторні батареї або великі промислові навантаження. Броньований висувний розподільний пристрій підстанції 35кВ KYN також забезпечує:

● Ізоляція – видиме від’єднання для безпечного обслуговування

● Захист – відключення від перевантаження по струму, замикання на землю та короткого замикання через реле або IED

● Облік – вимірювання напруги та струму для SCADA підстанції

● Блокування – механічна система п’яти запобігання для запобігання помилкам людини

Розбивка коду моделі

Особливості продукту та застосування

Характеристика продукту

Особливість 1: справжня броньована висувна конструкція

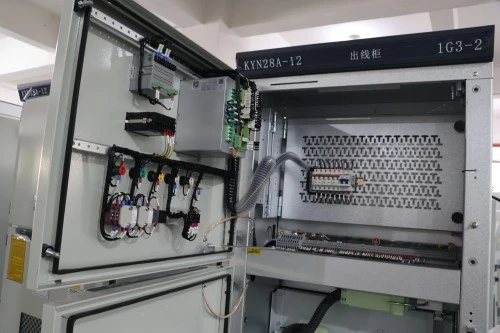

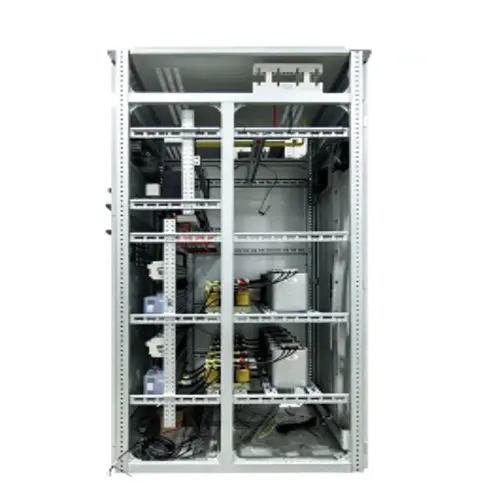

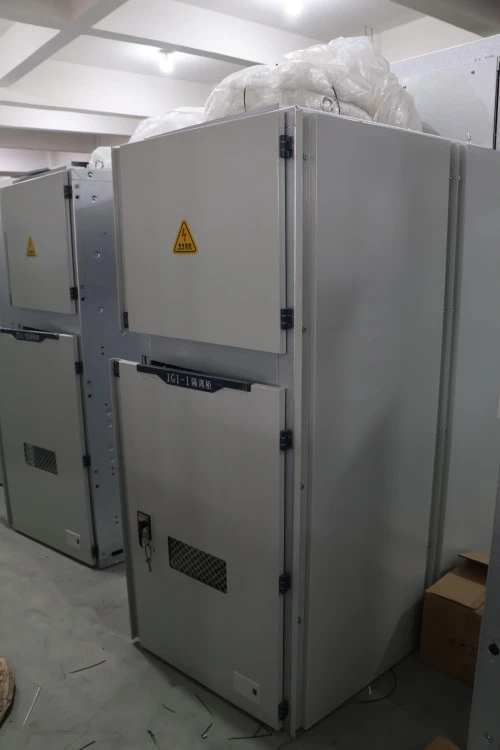

Висувний розподільний пристрій у металевому корпусі має окремі відсіки зі сталевої пластини для вимикача, збірної шини, кабельної наконечника та керування низькою напругою. Кожен відсік заземлений та ізольований від розповсюдження дугового спалаху.

Функція 2: механічне блокування з п’ятьма запобіжними блокуваннями

Система п'яти запобігань повністю механічна, не залежить від програмного забезпечення. Він фізично запобігає:

1. Вмикання вимикача з замкнутим заземлювачем

2. Відкриття передньої кришки при закритому вимикачі

3. Переміщення вимикача між позиціями під час живого

4. Робочий заземлювач з струмопровідними провідниками

5. Замикаючий вимикач без живлення керування

Характеристика 3: Локація розломів високої дуги

Класифікація внутрішньої дуги (IAC) перевірена на 31,5 кА протягом 1 секунди. Дугові клапани спрямовують тиск угору та від операторів.

Характеристика 4: Надійність ізоляції високої напруги

Відстані між фазами та між фазами та землею перевищують мінімуми IEC 62271-200. Усі збірні шини мають термоусадкову ізоляцію або покриті антикоронним екраном.

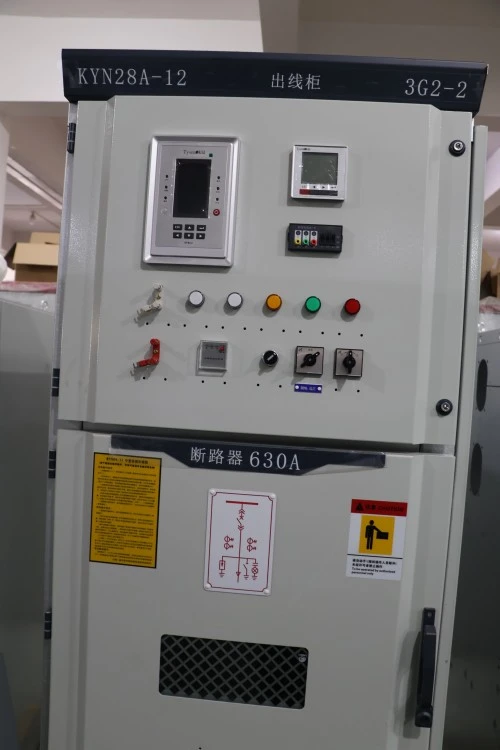

Функція 5: Інтелектуальний моніторинг і віддалене керування

Стандартний IED (інтелектуальний електронний пристрій) з RS485/Modbus або IEC 61850 GOOSE. Моніторинг у режимі реального часу положення вимикача, стану заряду пружини, елегазу (якщо використовується), температури та часткового розряду.

Технічні характеристики продукту

Чому варто вибрати Lugao Power Co., Ltd. замість конкурентів?

Чому клієнти неодноразово обирають нас:

Ми не зрізаємо кути щодо ізоляції, матеріалу шин або міцності блокування. Кожен комутаційний пристрій KYN, що виходить з нашого заводу, проходить повне випробування на витримку 95 кВ, а не «звичайне» випробування зниженою напругою. Ми також надаємо схеми електропроводки для окремих панелей у CAD та PDF, а не загальні шаблони.

Упаковка, доставка та післяпродажне обслуговування

Упаковка

Кожна броньована панель розподільного пристрою висувного типу підстанції 35 кВ KYN загорнута в антикорозійний папір VCI + пластикову плівку

1. Потім помістіть у фанерний ящик із сертифікатом фумігації з пінопластовою прокладкою по всіх кутах і краях

2. Молотний візок транспортується у виведеному положенні, зафіксований транспортними кронштейнами

3. Шинопроводи розбираються, упаковуються окремо, маркуються номером фази та панелі

4. Вторинні вилки, ручки стелажа, ключі заземлення та запасні запобіжники, упаковані в атмосферостійку коробку для приладдя всередині відсіку НН

5. Силікагелеві пакети з осушувачем додані для вантажів, чутливих до вологості (морські перевезення)

Доставка

1. Морський фрахт: 40-футовий контейнер HC вміщує 6–8 панелей (залежно від розмірів)

2. Наземні вантажні перевезення: бортова вантажівка з антивібраційними подушками безпеки та стрічками

3. Інкотермс: EXW (завод), FOB Нінбо

4. Документація, що додається до відправлення

5. Креслення загального розташування (виконання)

6. Однолінійна схема з нумерацією панелей

7. Схема підключення (формат A3, ламінована)

8. Перелік матеріалів (вимикачі, ТТ, ТН, реле)

9. Звіт про планові випробування (підписаний QA)

10. Інструкція з експлуатації (англійською або місцевою мовою)

11. Матриця блокування та розклад ключів (якщо використовується блокування ключів)

Зобов’язання післяпродажного обслуговування

1. Гарантійний термін: 12 місяців з дати відвантаження (з можливістю продовження до 24 або 36 місяців за умови платного контракту на обслуговування)

2. Технічна підтримка: довічна безкоштовна віддалена консультація. Наші інженери перевіряють вашу однолінійну схему та налаштування реле перед доставкою.

3. Обслуговування на місцях: нагляд за монтажем, допомога при введенні в експлуатацію, діагностика несправностей. Безкоштовно протягом гарантійного терміну (проїзд і проживання оплачуються по собівартості). Після гарантії оплата за денний тариф + запчастини.

4. Постачання запасних частин: Візки вимикачів, первинні контакти, вторинні вилки, стелажні ручки, вимикачі заземлення, регулятори температури та компоненти блокування зберігаються на складі. Відвантаження найважливіших запчастин наступного дня через DHL/FedEx.

Часті запитання

Q1: Чи можна використовувати броньований розподільний пристрій висувного типу підстанції 35 кВ KYN на відкритому повітрі в компактній підстанції?

В: Стандарт: IP4X (тільки для приміщень).

Опція: зовнішній корпус IP54 із атмосферостійким дахом і примусовою вентиляцією, розміщенням кількох панелей.

Дія: укажіть «зовнішній» під час запиту пропозиції.

Q2: Як перевірити блокування з п'ятьма запобіжними способами перед подачею живлення?

В: Виконайте покроковий тест у посібнику (базовий тест: 10 хв).

Перевірка ключів: вимикач розімкнено + заземлення замкнуто → повинно блокувати введення. Вимикач закрито → передні двері повинні залишатися замкненими.

Рекомендація: перевірка під час введення в експлуатацію та кожні 6 місяців.

Q3: Термін служби первинних роз’єднувальних контактів та індикатор заміни?

A: Посріблені мідні контакти: розраховані на 5000 операцій.

Індикатор зносу: червона лінія на контактному пальці → замінити.

Типова підстанція (один раз на рік): служить 30+ років. Часта робота (дугові печі): щороку вимірюйте контактний опір.
