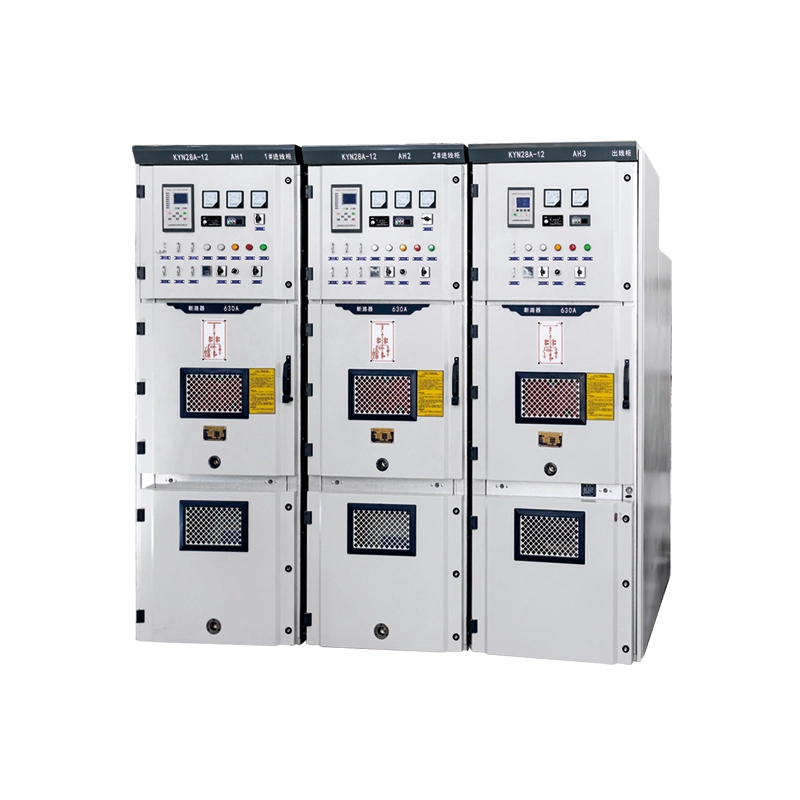

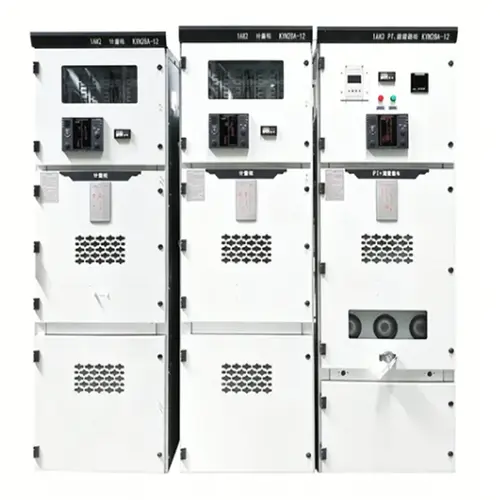

Високовольтний комутаційний пристрій центрального типу KYN з п’ятьма блокуваннями

Високовольтний розподільний пристрій KYN Center з блокуванням із п’ятьма запобіжними блокуваннями – це повністю зібраний розподільний пристрій висувного типу в металевому корпусі, який переважно використовується в трифазних системах живлення змінного струму від 3,6 до 12 кВ. Він розроблений для конфігурацій з одинарною або подвійною шиною з розгалуженими фідерами.

Що це за обладнання?

Це обладнання являє собою високовольтну розподільну шафу, в якій розміщені автоматичні вимикачі, роз’єднувачі, заземлювачі, трансформатори струму, трансформатори напруги та реле захисту. Його визначальною особливістю є механізм «блокування з п’ятьма запобіганнями», який фізично запобігає:

1. Замикання з замкнутим заземлювачем

2. Відкриття передньої кришки при закритому вимикачі

3. Встановлення або видалення вимикача, коли вимикач замкнутий

4. Робота вимикача заземлення під напругою

5. Вмикання вимикача без живлення керування

Що це робить?

Він безпечно отримує електричну енергію від трансформатора або вхідної лінії та розподіляє її до вихідних фідерів, таких як двигуни, трансформатори, батареї конденсаторів або вторинні підстанції. Високовольтний розподільний пристрій KYN Center із п’ятьма блокуваннями є основою промислових та комунальних мереж середньої напруги.

Розбивка коду моделі:

● KYN – K: металеве покриття Y: висувний тип N: внутрішній

● Центральний тип – модульна конфігурація центрального вимикача

● Блокування з п’ятьма ступенями запобігання – захист від механічних та електричних помилок

● Розподільний пристрій високої напруги – розрахований на напругу до 12 кВ

Параметр продукту (специфікація)

Особливості продукту та застосування

1. Висока безпека – блокування з п’ятьма запобіганнями

Високовольтний розподільний пристрій KYN Center із п’ятьма запобіжними блокуваннями має обов’язкові механічні блокування між вимикачем, ізолювальними контактами, вимикачем заземлення та передніми панелями. Це виключає ризик помилки оператора – причину №1 спалахів дугового розряду.

2. Компактна модульна конструкція

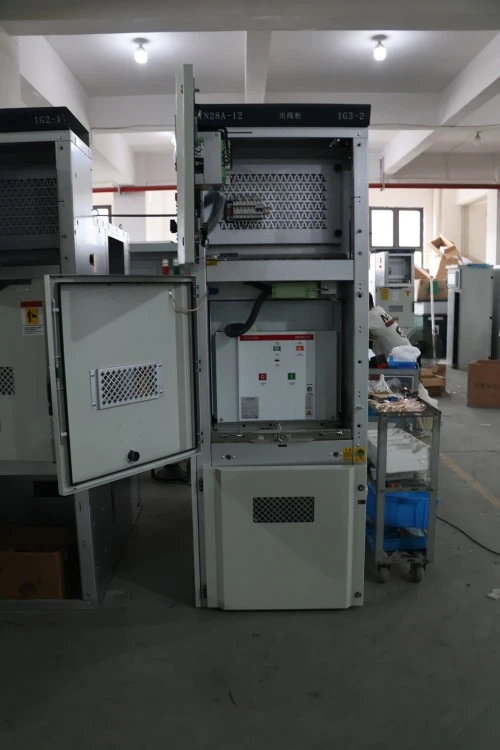

Візок висувного молота плавно ковзає по рейках із трьома різними положеннями: робочий, тестовий/ізольований та витягнутий. Це дозволяє проводити технічне обслуговування без знеструмлення всієї шини – критична перевага для центрів обробки даних і лікарень.

3. Інтелектуальний моніторинг і керування

Додаткові інтелектуальні IED (реле) забезпечують:

● Моніторинг струму, напруги та потужності в реальному часі

● Захист від надструму, замикання на землю та направлений захист

● Зв'язок RS485/Modbus або IEC 61850

● Дистанційне відкриття/закриття через SCADA

● Стандартні датчики температури та вологості всередині відділення вимикача запобігають утворенню конденсату.

4. Висока механічна надійність

● Ресурс механізму рубильника: 30 000 операцій (без обслуговування)

● Допоміжні контакти: срібно-нікелевий сплав для 10 000+ електричних операцій

● Первинні роз'єднувальні контакти: посріблена мідь з пружиною

Сфери застосування

Деталі виробництва

1. Виготовлення корпусу

● 2,0 мм холоднокатана сталь (оцинкована) або 1,5 мм нержавіюча сталь

● Вирізані лазером і зігнуті за допомогою ЧПУ для високої точності

● Зварна рама з антикорозійним порошковим покриттям (стандарт RAL 7035)

2. Механізм блокування п'яти запобігань

● Сталеві кулачкові пластини та блокувальні стрижні (без пластикових деталей)

● Перевірено на 10 000 циклів блокування без збоїв

● Включає ключове блокування для вхідних/вихідних і зв'язувальних панелей

3. Відбійний візок

● Висувне шасі з трипозиційним блокуванням

● Саморегулюючі первинні роз’єднувачі

● Вторинна вилка з 16–32 ланцюгами керування

4. Система збірних шин

● High-conductivity E-Cu copper (ETP grade)

● Посріблені з'єднання з тарельчатими шайбами

● Термоізоляція для ізоляції фаз

5. Кабельний відсік

● Великий простір для кабелів до 4 × 240 мм² на фазу

● Знімний затискний кронштейн кабелю

● Забезпечення КТ нульової послідовності

6. Заводське тестування

● Тест на 100% діелектричну стійкість

● Перевірка механічної роботи (мінімум 50 циклів)

● Вимірювання часткового розряду (≤5 пКл при 1,2 × номінальної напруги)

● Вимірювання контактного опору (мікроомметр)

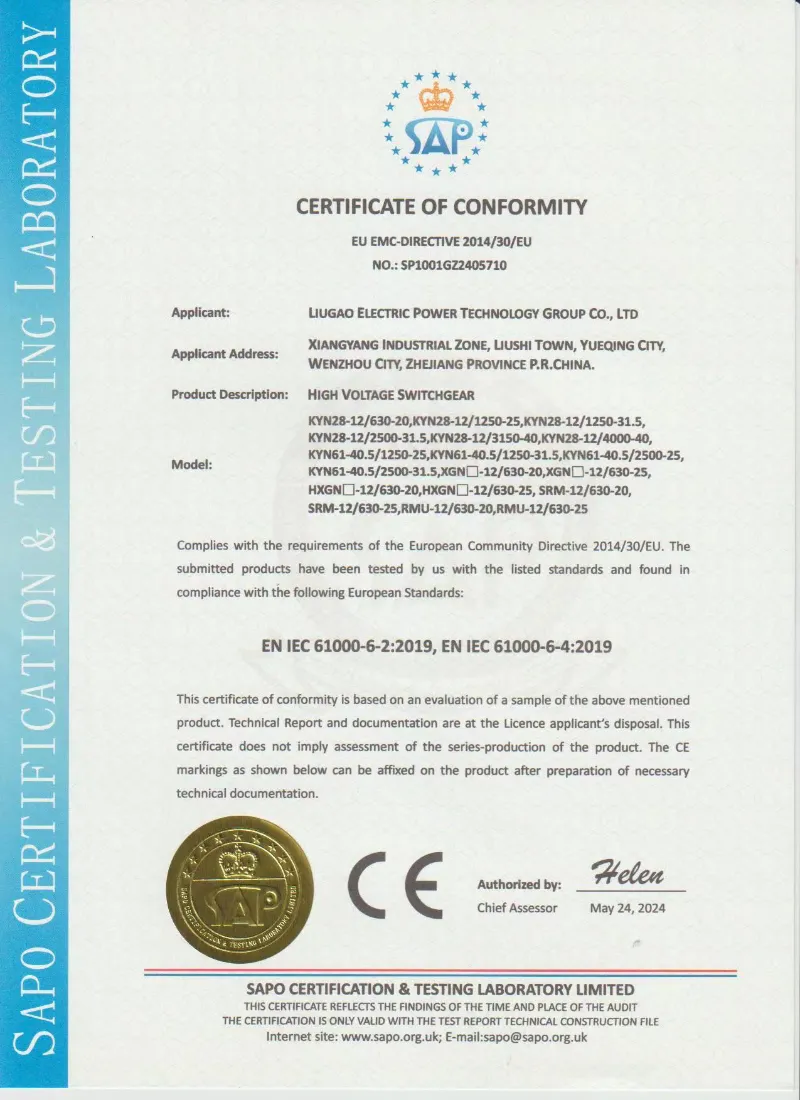

7. Сертифікація та гарантія якості

● Типове випробування відповідно до GB/T 3906, IEC 62271-200 і DL/T 404

● Перевірено внутрішню дугу (IAC AFLR 40 кА/1 с)

● Сертифіковане виробництво ISO 9001:2015

● Звіт про звичайні випробування входить до кожної панелі

Чому варто вибрати Lugao Power Co., Ltd. замість конкурентів?

Поширені запитання клієнтів

Питання 1: Чи можна використовувати розподільний пристрій високої напруги з п’ятьма блокуваннями KYN Center типу для систем 24 кВ?

A: Ні, стандартний KYN розрахований на напругу до 12 кВ. Для 24 кВ ми пропонуємо варіант KYN28-24 зі збільшеним просвітом ізоляції. Під час запиту пропозиції вкажіть напругу вашої системи.

Q2: Чи надаєте ви вакуумний вимикач як частину металевого розподільного пристрою KYN?

Відповідь: Так, кожна панель постачається повністю зібраною з вакуумним вимикачем (типу VS1), випробуваним на заводі. Ми також пропонуємо сумісні альтернативи, такі як ABB VD4, Siemens 3AH або Schneider HVX, якщо потрібно.

Q5: Чи можете ви надати повну лінійку розподільних пристроїв, включаючи вхідні, вимірювальні, фідерні та конденсаторні панелі, як KYN у металевому корпусі?

A: Абсолютно. Ми розробляємо та виготовляємо повні комплекти з усіма необхідними допоміжними відсіками, шинними з’єднаннями та міжпанельними блокуваннями. Просто надішліть свою однолінійну схему.

Q6: Яку документацію ви надаєте?

В: Для кожного розподільного пристрою KYN ми надаємо: загальне креслення, схему електропроводки, опис матеріалів, звіт про випробування, інструкцію з експлуатації та блокувальну матрицю – усе англійською (або вашою місцевою мовою).

Q7: Чи можна регулювати блокування з п’ятьма запобіжними параметрами?

A: Ні – і це навмисно. Блокування встановлено на заводі та опломбовано для запобігання несанкціонованому втручанню. Однак ми надаємо чіткі механічні креслення, щоб ваша команда зрозуміла логіку. Якщо вам потрібні зміни, зверніться до нашого інженерного відділу.

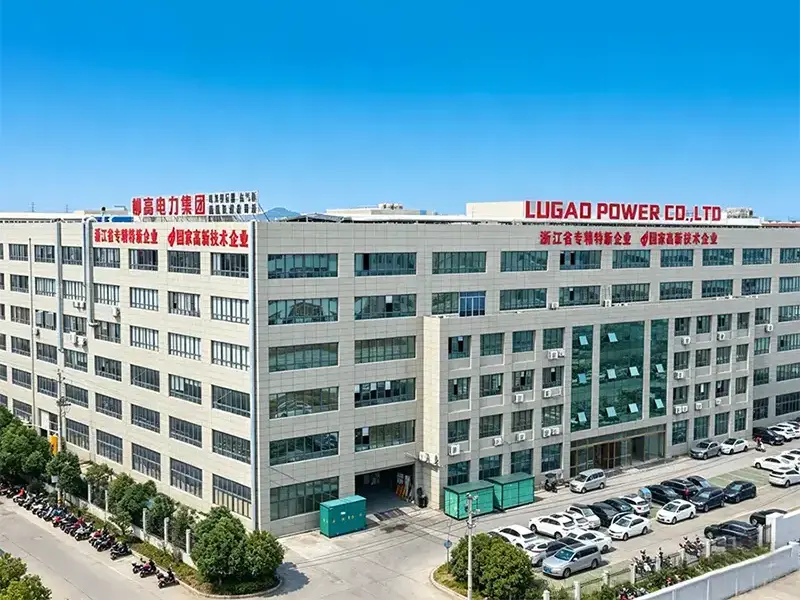

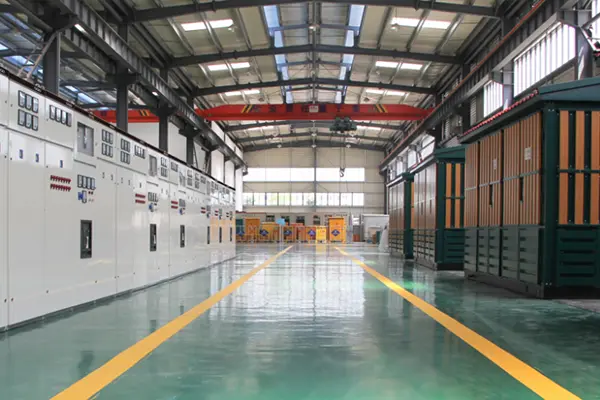

Виробнича здатність

Lugao Power Co., Ltd.виробляє високовольтні комутаційні пристрої KYN Center Type-Prevention із блокуванням із п’ятьма блокуваннями на сучасному виробництві, оснащеному сучасним обладнанням для виготовлення, складання та високовольтного тестування. коженпанель розподільного пристроювиробляється відповідно до суворої системи управління якістю ISO 9001, що забезпечує постійну якість, надійну роботу та повну відповідність міжнародним стандартам.
