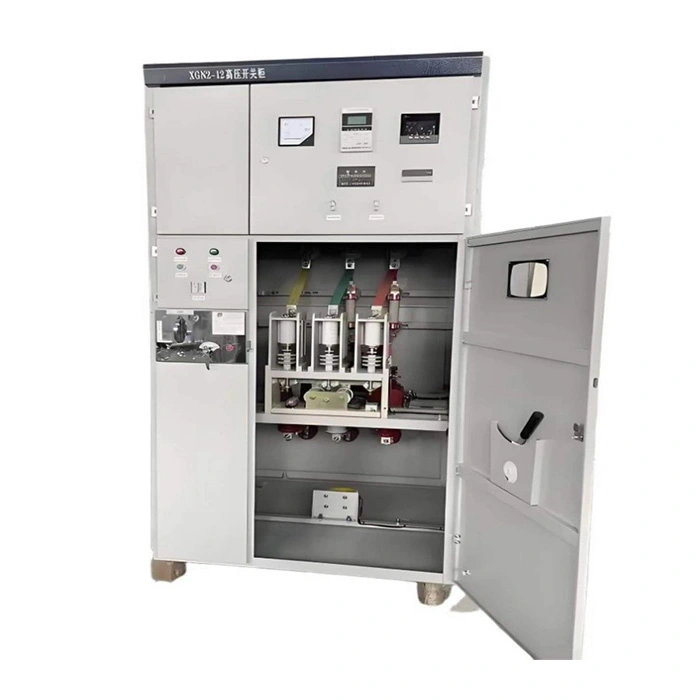

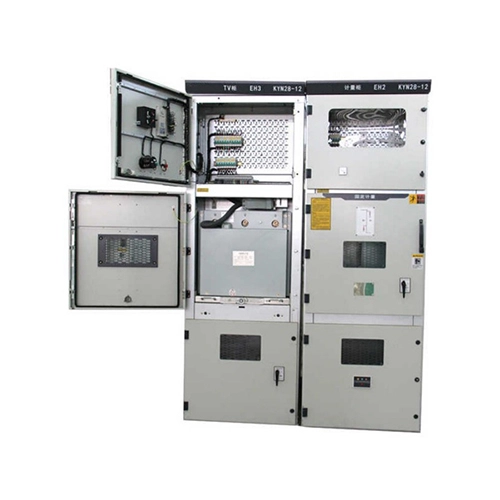

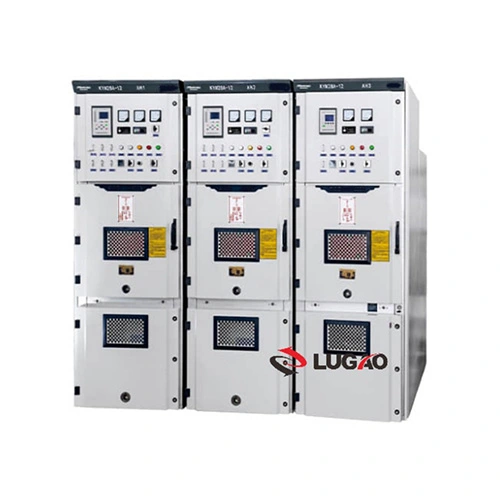

Розподільний пристрій високовольтної плати типу ручного візка

Стаціонарний панельний розподільний пристрій високовольтної плати ручного візка є металевим корпусом,розподільні пристрої середньої напруги з повітряною ізоляцієювузол, призначений для систем з однією та подвійною шиною. Але що це за продукт і що він може зробити для вашої електричної інфраструктури?

Що це таке:

Це гібридна конструкція, яка поєднує корпус фіксованої панелі зі знімним механізмом ручного візка для первинних комутаційних пристроїв (таких як вакуумні автоматичні вимикачі, контактори або перетворювачі частоти). Ручний візок можна фізично закочувати в панель і витягувати з неї, тоді як шини, кабелі та допоміжні компоненти залишаються закріпленими всередині корпусу. Ця конструкція стандартизована відповідно до IEC 62271-200 і GB3906 для номінальної напруги від 3 кВ до 40,5 кВ.

Що він може:

● Керуйте потоком живлення: він безпечно підключає або відключає навантаження високої напруги, як-от трансформатори, двигуни та батареї конденсаторів.

● Забезпечення захисту від несправностей: вбудовані захисні реле та автоматичні вимикачі автоматично спрацьовують під час перевантажень, коротких замикань або замикань на землю.

● Забезпечте безпечне технічне обслуговування: ручний візок можна відвести в ізольоване, заземлене положення, створюючи видимий повітряний зазор, що дозволяє технікам працювати на вимикачі без знеструмлення всієї шини.

● Вимірюйте та контролюйте: трансформатори струму, трансформатори напруги та цифрові лічильники, встановлені на панелі, дають дані про стан системи в реальному часі.

● Надійне блокування: механічні та електричні блокування запобігають людським помилкам, як-от закривання вимикача, коли ручний візок знаходиться на півдорозі, або доступ до відсіків під напругою.

Коротше кажучи, цей фіксований високовольтний панельний комутаційний пристрій з ручним візком діє як воротар вашої високовольтної мережі – безпечний, гнучкий і довговічний протягом 20+ років служби.

Параметри продукту (специфікація)

Нижче наведено детальну таблицю технічних специфікацій для нашого фіксованого високовольтного панельного розподільного пристрою ручного візка. Усі значення відносяться до типових моделей на 12 кВ; інші напруги доступні за запитом.

Функція та застосування продукту (формат запитань і відповідей)

Q1: Що робить дизайн ручного візка кращим, ніж повністю фіксований розподільний пристрій?

A: Конструкція ручного візка дозволяє фізично зняти первинний комутаційний пристрій (вакуумний вимикач) з панелі для обслуговування або заміни, в той час як шини панелі залишаються під напругою. Це скорочує час простою з годин до хвилин. На відміну від цього, стаціонарні розподільні пристрої часто потребують знеструмлення цілої секції для доступу до вимикача. Наш фіксований високовольтний панельний розподільний пристрій із ручним візком дає вам найкраще з обох світів: фіксовані збірні шини для міцності та ручні вимикачі для зручності обслуговування.

Q2: Як це забезпечує безпеку оператора під час стелажів?

A: Наш розподільчий пристрій включає п'ять обов'язкових блокувань:

1. Вимикач не може бути закритий, якщо ручний візок не знаходиться в «робочому» (підключеному) положенні.

2. Ручний візок не можна перемістити з «відключеного» в «підключений», якщо вимикач не розімкнено.

3. Заземлювач можна замкнути, лише коли ручний візок знаходиться в положенні «перевірити/від’єднати».

4. Двері кабельного відсіку можна відкрити, лише коли заземлювач замкнутий.

5. Ручний візок не можна вставляти або виймати, коли вимикач закрито. Ці блокування є як механічними, так і електричними – за своєю конструкцією надійні.

Q3: Чи можна використовувати фіксований розподільний пристрій високовольтної плати з ручним візком на вулиці?

A: Стандартний корпус IP4X, підходить для внутрішніх підстанцій. Для зовнішнього застосування ми постачаємо додаткові атмосферостійкі корпуси або кіоски з рейтингом IP54. Багато клієнтів встановлюють наші розподільні пристрої в контейнерних підстанціях або невеликих збірних будинках поблизу вітряних чи сонячних електростанцій.

Q4: Які найпоширеніші програми для цього розподільного пристрою?

A: Цей фіксований високовольтний панельний розподільний пристрій із ручним візком широко використовується в:

● Електропідстанції (первинного та вторинного розподілу).

● Промислові підприємства (сталеливарні заводи, цементні заводи, нафтохімії) – для керування двигунами та захисту трансформаторів.

● Комерційні будівлі (лікарні, центри обробки даних, аеропорти) – де потрібна висока надійність.

● Відновлювані джерела енергії (сонячні електростанції, вітрові електростанції) – як панелі підключення до мережі.

● Видобуток корисних копалин – достатньо надійний для запилених і вологих середовищ.

● Тягове електропостачання залізниць – за системами 27,5 кВ або 2×25 кВ.

Деталі виробництва

1. Матеріал корпусу та покриття

● Матеріал: високоякісний оцинкований сталевий лист товщиною 2 мм (імпортований з Baosteel), зігнутий на згинальних машинах з ЧПК. Подвійно складені краї підвищують жорсткість.

● Покриття: епоксидно-поліефірне порошкове покриття (мінімальна товщина 80 мкм) після піскоструминної обробки за стандартом SA 2,5. Колір RAL 7035 (світло-сірий). Випробування сольовим туманом >500 годин – відсутність корозії.

2. Механізм ручного візка

● Матеріал: високоміцні нейлонові ролики + рейки з нержавіючої сталі.

● Робота: гвинтовий гвинтовий механізм із захистом від люфту. Кожен ручний візок перевіряється на 2000 повних циклів стелажування.

● Індикатори положення: червоний (підключено), зелений (тест), жовтий (відключено), видно з відстані 5 метрів.

3. Віконниці (автоматичні захисні шлагбауми)

● Коли ручний візок витягується, пружинні металеві шторки автоматично закривають нерухомі первинні контакти. Це запобігає випадковому дотику пальців до струмоведучих частин. Наші ролети виготовлені з алюмінієвого сплаву товщиною 3 мм з антикорозійним покриттям.

4. Система збірних шин

● Матеріал: мідь E-Cu з високою провідністю (99,9% чистоти). Посріблення на всіх стиках.

● Поперечний переріз: Розраховано для утримання підвищення температури нижче 65 К за номінального струму. Для 3150A ми використовуємо подвійні шини на фазу.

● Ізоляція: Термозбіжні ізоляційні рукави (помаранчевого кольору) для ідентифікації фаз і контролю часткового розряду.

5. Заземлювач

● Тип: швидкознімний, розривний, з видимими ножами заземлення.

● Робота: ручний пружинний механізм. Може замикатися на повний струм короткого замикання (50 кА один раз).

● Блокування: ексклюзивне механічне блокування з положенням ручного візка – не може замкнути вимикач заземлення, якщо ручний візок не знаходиться в положенні для перевірки/від’єднання.

6. Низьковольтний відсік

● Розташований у верхній передній частині (висота 300 мм), повністю відокремлений від частин під високою напругою. Містить захисні реле (мікропроцесорні), перемикачі керування, індикаційні лампи та додаткові запобіжники.

● Електропроводка: усі вторинні кабелі пронумеровані, об’єднані в вогнестійкі канали з ПВХ і завершені на клемних колодках із запасними контактами (зарезервовано 20% запасу).

7. Контроль часткового розряду

● Усі високовольтні провідники закруглені, щоб уникнути гострих країв.

● Кожна панель проходить тест на частковий розряд (≤10 пКл при 1,1×Ur/√3).

8. Точність заводського складання

● Кожен фіксований високовольтний панельний комутаційний пристрій ручного візка збирається на лазерно вирівняному пристосуванні. Зсув ручного візка до фіксованого контакту становить <0,5 мм.

● Результат: плавне переміщення без шліфування та зусиль – відсутність застряглих ручних візків навіть після років використання.

Чому варто вибрати Lugao для розподільних пристроїв середньої напруги з ручним візком?

· Проектна інженерія: Компонування шафи, номінальні характеристики шин, схема релейного захисту, конфігурація CT/VT і кабельний ввід можуть бути розроблені відповідно до однолінійної схеми.

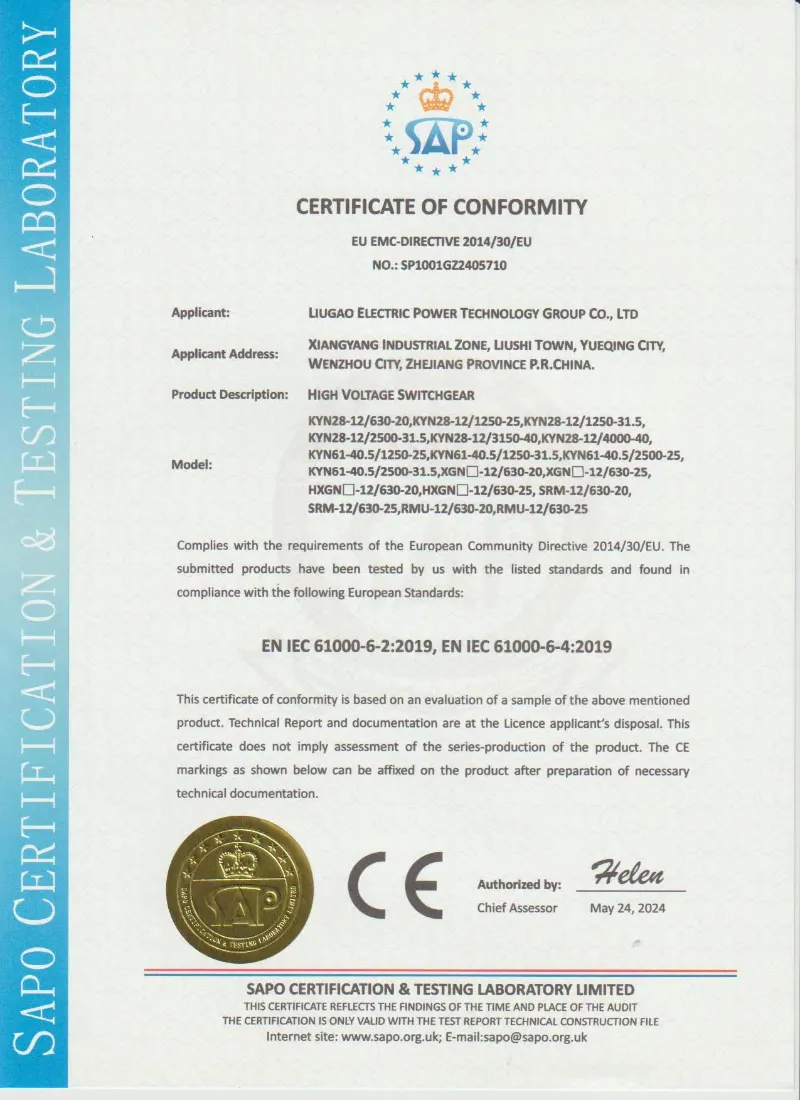

· Виробництво на основі стандартів: Розподільні пристрої можуть бути виготовлені відповідно до IEC 62271-200, GB/T 3906, DL/T 404 та технічних специфікацій проекту.

· Гнучкий вибір компонентів: Lugao VCB, ABB, Siemens, Schneider або інші визначені марки компонентів можуть бути налаштовані відповідно до вимог проекту.

· Звичайна перевірка перед відправленням: Механічна робота, функція блокування, електропроводка, ізоляція та випробування на стійкість до напруги промислової частоти можуть бути виконані перед доставкою відповідно до технічної угоди.

· Технічна документація: General arrangement drawings, single-line diagrams, secondary wiring diagrams, operation instructions and routine test reports can be provided for project reference.
