Розподільний пристрій високої напруги фіксованого типу XGN

Що це за обладнання?

Розподільний пристрій високої напруги XGN Box-type фіксованого типу (XGN означає «Box-type fixed type») є металевим корпусом,закриті високовольтні розподільні пристроїзбірка. Він в основному використовується в трифазних системах живлення змінного струму з номінальною напругою 6 кВ, 10 кВ, 20 кВ або 35 кВ і номінальною частотою 50/60 Гц.

Що це робить?

Це обладнання використовується для отримання та розподілу електричної енергії, а також для контролю, захисту та моніторингу ліній електропередач і трансформаторів. На відміну від розподільних пристроїв висувного типу, високовольтні розподільні пристрої фіксованого типу XGN Box-type використовують стаціонарні автоматичні вимикачі та роз’єднувачі з видимими ізоляційними проміжками, що робить його більш жорстким, економічно ефективним і простим в обслуговуванні в багатьох промислових і комерційних застосуваннях середнього масштабу.

Розбивка коду моделі:

XGN – Коробчастий тип Стаціонарний тип для внутрішніх приміщень Металевий корпус

Коробчастий – повністю закритий металевий корпус

Стаціонарний тип – стаціонарна установка основних комутаційних компонентів

Типові застосування:

Приміщення розподілу електроенергії на заводах, житлових комплексах, торгових центрах, лікарнях, центрах обробки даних і станціях відновлюваної енергії.

Опис товару

Розподільний пристрій високої напруги фіксованого типу XGN Box-type є стандартизованим, економічним і високонадійним рішенням для розподільного пристрою. Його основна структура включає стаціонарний вакуумний вимикач, трипозиційний роздільник, трансформатори струму, трансформатори напруги та комплексний механізм блокування. Корпус виготовлено з високоякісної холоднокатаної сталі або нержавіючої сталі, покритої електростатичним порошком для чудової стійкості до корозії.

Основні електричні параметри: номінальна напруга 12 кВ (опціонально 24 кВ/40,5 кВ), номінальний струм до 3150 А, витримуваний струм короткого замикання до 40 кА. Theрозподільні пристроїповністю відповідає стандартам GB3906 і IEC62271-200.

Його компактна конструкція (типова ширина 800 мм, глибина 900 мм, висота 2200 мм) економить цінний простір. Усі відсіки високої напруги повністю закриті та зблоковані, що забезпечує безпечну роботу. На передній панелі є чіткі мімічні схеми, лампи індикації та кнопки екстреного відключення.

Розподільний пристрій високої напруги фіксованого типу XGN Box-type особливо підходить для проектів, де проста експлуатація, низька початкова вартість і легке обслуговування мають пріоритет над можливістю конфігурації висувного пристрою.

Параметр продукту (специфікація)

Особливості продукту та застосування

Ключові характеристики

1. Простота фіксованого типу – низька частота відмов

Ніяких складних рухомих рейкових конструкцій. Високовольтний розподільний пристрій фіксованого типу XGN Box-type використовує болтові з’єднання або з’єднання з прямим контактом, що значно знижує ризик механічної несправності.

2. Видимі контакти для роз’єднання – безпечно для блокування/позначення

Ізолюючий вимикач забезпечує чітке видиме положення контактів. Оператори можуть візуально підтвердити відокремлення контуру перед техобслуговуванням – це важлива перевага безпеки в порівнянні зі старішими масляними або міні-редукторами.

3. Компактний і компактний

Ширина всього 600 мм для версій 12 кВ. Ідеально підходить для модернізації підстанцій з обмеженим простором.

4. Повністю зблокований – запобігає неправильній роботі

Механічні та електричні блокування між автоматичним вимикачем, ізолятором і передньою кришкою відповідають вимогам «п’яти запобігань».

5. Адаптований для суворих умов

Антиконденсатні нагрівачі та передній корпус IP4X забезпечують надійну роботу у вологому або запиленому середовищі.

Сфери застосування

● Промислові підприємства – електропостачання виробничих ліній

● Комерційні комплекси – головна розподільна зала

● ЦОД – перемикання резервного живлення

● Вітрові/сонячні електростанції – збір середньої напруги

● Лікарні – подвійне перемикання живлення з фіксованим механізмом

Питання та відповіді

З: Яка різниця між вашим високовольтним розподільним пристроєм фіксованого типу XGN Box і висувним типом (наприклад, KYN)?

A: Чудове запитання. Високовольтний розподільний пристрій стаціонарного типу XGN Box-type має стаціонарні автоматичні вимикачі. Ви не можете «розгорнути» рубильник, але ви отримаєте більш жорстку конструкцію, нижчу початкову вартість і простіше обслуговування. Для додатків, де резервування високої доступності не є критичним (наприклад, менше 500 операцій на рік), фіксований тип є більш економічним і надійним.

двері.

Деталі виробництва

1. Виготовлення корпусів

Холоднокатаний сталевий лист (товщиною ≥2 мм) або нержавіюча сталь 304

Згинання, зварювання та обробка поверхні в домашніх умовах

Електростатичне порошкове покриття (товщина ≥60 мкм, тест на сольовий туман ≥240 год)

2. Основні компоненти

Стаціонарний вакуумний вимикач (бренд: Lugao / опціонально Siemens, ABB)

Трипозиційний роздільник з видимим розривом

Мідні шини (луджені або посріблені)

Трансформатори струму/напруги (клас точності 0,5 / 0,2S)

3. Внутрішня проводка

Номери проводів, клемні колодки та пластикові канали чітко позначені

Вторинна проводка перевірена при 2 кВ протягом 1 хвилини

Усі дроти вогнестійкі та розраховані на 105°C

4. Заводське тестування

Випробування витримуваної напруги промислової частоти

Вимірювання опору основного кола

Перевірка механічної роботи (≥200 разів)

Перевірка функції блокування

Вимірювання часткового розряду (≤10 пКл)

Розподільний пристрій XGN проти KYN

Вибір між розподільними пристроями фіксованого типу XGN іВисувні розподільні пристрої KYN залежить від вимог вашого проекту, стратегії обслуговування та бюджету. Комутаційний пристрій XGN розроблено для застосувань, де пріоритетом є надійність, проста робота та менші інвестиційні витрати, тоді як розподільчий пристрій KYN краще підходить для систем, які потребують частого технічного обслуговування або високої робочої гнучкості.

Сертифікація та гарантія якості

● Відповідає IEC 62271-200

● Сертифікат GB 3906

● Перевірка внутрішньої дуги (IAC A-FL) – необов’язково

● Система управління заводом ISO 9001:2015

● Звіти про типові випробування з національної станції випробувань високовольтних апаратів (Сіань / Пекін)

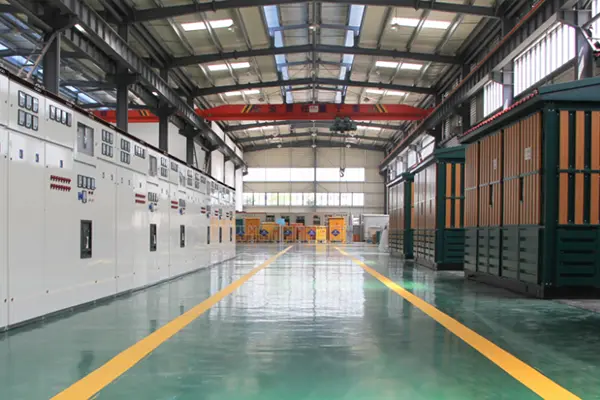

Наше розподільне обладнання XGN виробляється на сучасному виробництві, обладнаному верстатами для лазерного різання з ЧПК, згинальними центрами з ЧПК, роботизованими зварювальними системами, лініями обробки мідних шин і комплексними лабораторіями для випробувань високої напруги. Ваш високовольтний розподільний пристрій XGN Box-type фіксованого типу буде доставлено з повним набором звітів про випробування, схемами підключення та посібниками з експлуатації англійською та китайською мовами.

Переваги порівняно з конкурентами – чому варто вибрати Lugao?

Упаковка та доставка

Стандартна упаковка

● Індивідуальні ящики з високоміцної фанери з вологостійкою плівкою

● Внутрішня прокладка з піни для компонентів

● Усі вихідні клеми закриті ізоляційними ковпачками

● Секції збірних шин упаковані окремо з етикетками

Транспортні знаки

● Номер замовлення, пункт призначення, вага, знаки «Крихке» та «Без стопки».

Варіанти доставки

● FOB Нінбо / Шанхай

● Термін виконання: 15–25 днів для стандартної конфігурації

Зобов’язання післяпродажного обслуговування

● Гарантійний термін – 12 місяців з дати відвантаження (з можливістю продовження до 24 або 36 місяців за контрактом на обслуговування)

● Технічна підтримка – довічна безкоштовна консультація; дистанційне усунення несправностей протягом 2 годин у робочі дні

● Field Service – доступні інструкції зі встановлення; усунення несправностей на місці за потреби (безкоштовно під час гарантії)

● Постачання запасних частин – звичайні частини в наявності; доставка кур'єром на наступний день для термінових замовлень
