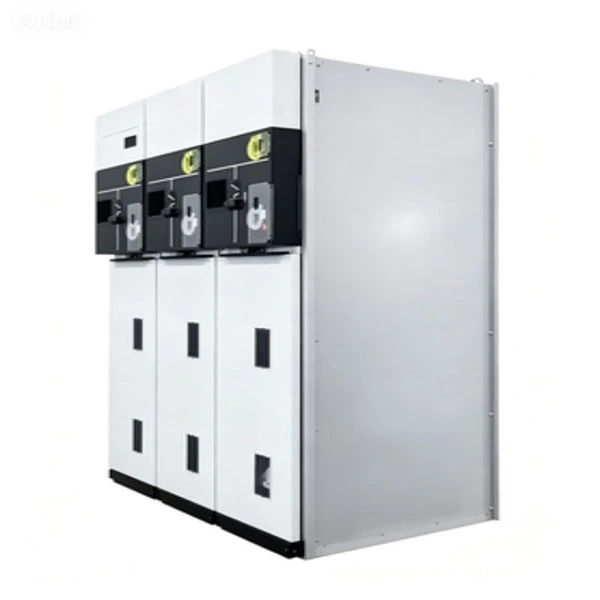

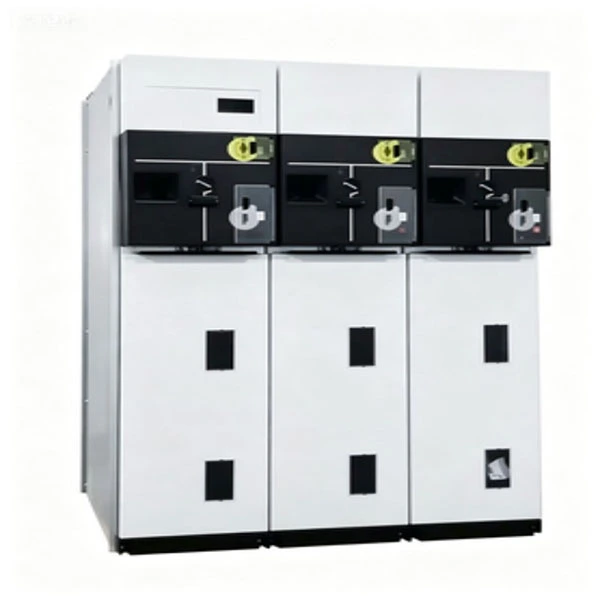

Компактний герметичний повністю ізольований RMU

Компактний герметичний повністю ізольований RMU (Кільцевий головний блок) — це зібраний на заводі, пройшов типові випробування розподільний пристрій у металевому корпусі. Він інтегрує вимикачі навантаження, вакуумні автоматичні вимикачі, запобіжники та вимикачі заземлення в одному повністю герметичному та повністю ізольованому баку з нержавіючої сталі.

Що це робить?

Підключає та ізолює контури живлення у вторинних розподільних мережах (6 кВ–24 кВ)

Забезпечує ізоляцію несправностей і перемикання контурів для високонадійних електромереж

На відміну від традиційних RMU з повітряною ізоляцією, цей компактний герметичний повністю ізольований RMU використовує елегаз або екологічно чистий ізоляційний газ як основне ізоляційне середовище, що запобігає проникненню вологи, накопиченню пилу та проникненню тварин --- що робить його ідеальним для прибережних, пустельних, високогірних та сильно забруднених районів.

Опис товару

Наш компактний герметичний повністю ізольований RMU — це кільцевий головний блок наступного покоління, розроблений для розподілу електроенергії в містах, промислових парків, вітряних/сонячних електростанцій та інфраструктурних проектів, таких як аеропорти та центри обробки даних. Номінальна напруга коливається від 12 кВ до 24 кВ, з номінальним струмом 630 А для головних шин і 125 А для ланцюгів, захищених запобіжниками.

Основні технічні характеристики:

1. Повністю герметичний резервуар з нержавіючої сталі (клас захисту IP67)

2. Газова ізоляція елегаз (або альтернативний екологічно чистий газ)

3. Класифікація внутрішньої дуги IAC AFLR 20kA/1s

4. Механічний ресурс: до 5000 операцій для вимикачів навантаження

5. Вбудовані відсіки для з’єднання кабелів із запобіжником натягу

6. Додаткове дистанційне керування та інтеграція SCADA

7. Компактний герметичний повністю ізольований RMU не потребує внутрішнього очищення чи нагрівання проти конденсації, що значно знижує витрати на технічне обслуговування порівняно з розподільними пристроями відкритого типу.

Параметр продукту (специфікація)

Особливості продукту та застосування

Ключові характеристики

1. Повністю герметичний, повністю ізольований --- Немає впливу вологості, соляного туману, пилу або дрібних тварин.

2. Компактна конструкція --- Ширина зазвичай 350–450 мм на одиницю, заощаджуючи до 50% площі підлоги.

3. Дугозахисна конструкція --- Відповідає IAC AFLR 20kA/1s, що забезпечує безпеку оператора.

4. Не потребує технічного обслуговування протягом 20+ років --- Немає потреби в чищенні, сушці або заправці газом за нормальних умов.

5. Видимий розрив --- Додаткове вікно спостереження для положення вимикача навантаження.

6. Висока механічна надійність --- Механізм з нержавіючої сталі з герметичними підшипниками.

7. Розумний готовий --- Може бути оснащений PT, CT та моторизованими робочими механізмами для автоматизації.

Сценарії застосування

● Міські електромережі --- Житлові комплекси, комерційні будівлі, лікарні, центри обробки даних.

● Проекти відновлюваної енергетики --- вітряні турбіни, лінії збору електроенергії.

● Будівництво інфраструктури --- Аеропорти, метро, ​​тунелі, порти.

● Тимчасове та аварійне електропостачання---Мобільні підстанції, будівельні майданчики.

● Промислові зони --- Заводи, які вимагають високої надійності та низьких витрат на обслуговування.

Питання та відповіді

Q1: Як компактний герметичний повністю ізольований RMU працює в прибережних середовищах з високою вологістю?

A: Відмінно. Оскільки в повністю ізольованому RMU використовується повністю герметичний резервуар із нержавіючої сталі із захистом IP67, волога не може потрапити в ізоляційний відсік. Обігрівачі проти конденсату не потрібні. Це головна перевага перед розподільними пристроями відкритого типу, які часто страждають від внутрішніх спалахів у регіонах з високою вологістю.

Q2: Яка швидкість витоку газу? Чи потрібно заправляти протягом терміну служби?

Відповідь: наш виробничий процес включає тестування на витік гелієм, щоб гарантувати рівень витоку менше 0,1% на рік. При нормальній експлуатації протягом 30 років не потрібно доливати газ. Сигналізація низького тиску включена як додаткова функція для раннього попередження.

Питання 3: Чи є компактний герметичний повністю ізольований RMU пожежобезпечним?

A: Так. Резервуар виготовлено з нержавіючої сталі товщиною 2 мм, а випробування внутрішньої дуги гарантує, що в рідкісних випадках внутрішньої несправності дуга утримується без викиду гарячих газів спереду чи з боків. Для чутливих до пожежі застосувань (наприклад, лікарні, центри обробки даних) ми також пропонуємо додаткове пасивне протипожежне покриття.

Q4: Чи можу я інтегрувати цей RMU з наявною системою SCADA?

A: Абсолютно. Компактний RMU підтримує моторизовані робочі механізми, допоміжні контакти та комунікаційні модулі (RS485, Modbus, IEC 61850 додатково). Стан положення, несправності та тиску в реальному часі можна відстежувати дистанційно.

Q5: Яка різниця між вашимRMUі традиційні теплоізоляційні шафи?

Відповідь: Традиційні шафи з повітряною ізоляцією потребують регулярного чищення, великих відстаней і нагріву проти конденсації. Наш компактний герметичний повністю ізольований RMU усуває всі ці вимоги — менша площа, вища надійність і нижча загальна вартість володіння протягом 10–20 років.

Q6: Чи пропонуєте ви 12-місячну гарантію?

В: Так, ми пропонуємо стандартну 12-місячну гарантію з дати відправлення з можливістю продовження до 24 або 36 місяців за контрактом на платне обслуговування. Протягом гарантійного терміну будь-які виробничі дефекти виправляються або замінюються безкоштовно.

Деталі виробництва

Резервуар і процес ущільнення

Резервуар Compact Sealed Fully Insulated RMU виготовлено з нержавіючої сталі AISI 304 товщиною 2 мм, зварено лазером і перевірено на герметичність гелієм. Для ущільнення використовуються подвійні ущільнювальні кільця з гідрогенізованого нітрильного каучуку (HNBR), які зберігають еластичність протягом понад 30 років без старіння та розтріскування. Усі втулки виготовлені з епоксидної смоли з вбудованими екранами для усунення часткового розряду.

Ізоляція та переривання дуги

Вимикач навантаження працює в газі SF6 при відносному тиску 0,04–0,05 МПа. Конструкція дугогасіння дугоподібного типу забезпечує переривання струму навантаження до 630 А та встановлення/розрив зарядних струмів кабелю. Додаткові модулі вакуумного автоматичного вимикача доступні для захисту трансформатора, інтегровані з запобіжниками, що обмежують струм, щоб утворити «комбінований» блок.

Робочий механізм

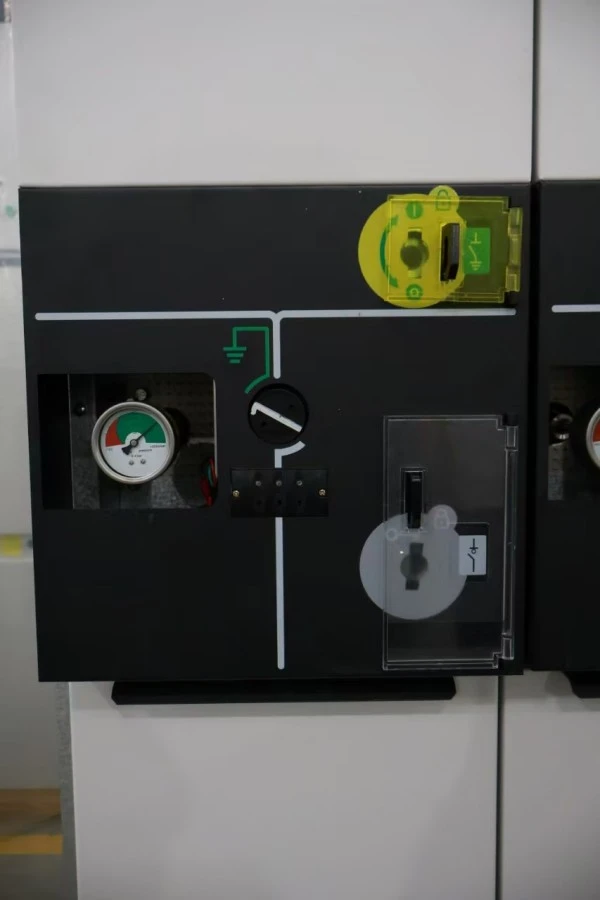

Трипозиційний перемикач (закрито/відкрито/заземлено) приводиться в дію пружинним механічним механізмом із чітким індикатором положення. Усі рухомі частини герметичні всередині резервуара, що запобігає окисленню та накопиченню пилу. Передня панель має механічні блокування, що запобігають:

1. Замикання вимикача заземлення, коли вимикач навантаження замкнутий

2. Відкриття кришки кабельного відсіку, коли вимикач заземлення відкритий

Підключення кабелю та заземлення

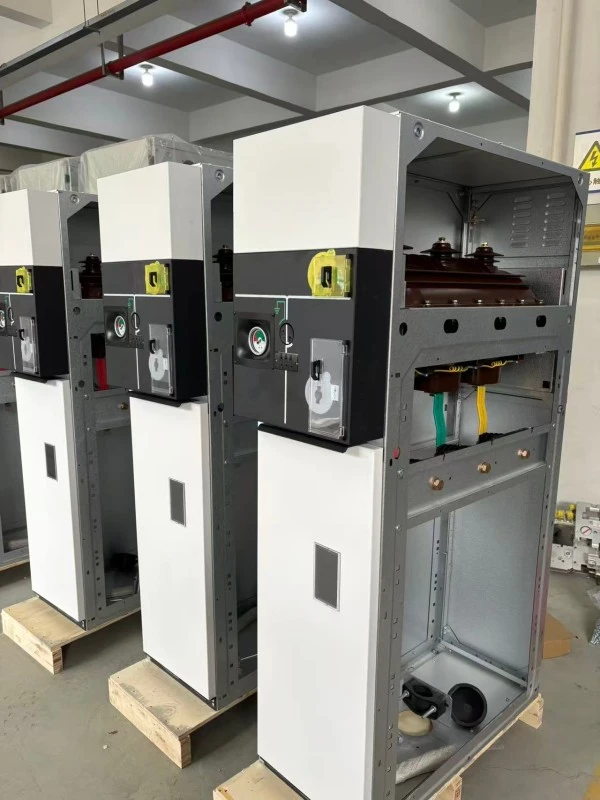

Кабельні відсіки призначені для одинарних або паралельних кабелів з опорою конуса напруги. Стандартні кабельні коробки приймають термоусадочні або холодноусадочні кінцеві муфти. Інтегрована мідна шина заземлення проходить через усі блоки з подвійними точками заземлення для відповідності вимогам безпеки.

Гарантія якості та тестування

Кожен компактний герметичний повністю ізольований RMU проходить регулярні випробування перед відправленням:

● Вимірювання опору основного ланцюга

● Перевірка витримуваної напруги промислової частоти (42 кВ/1 хв для 12 кВ; 65 кВ/1 хв для 24 кВ)

● Тест грозового імпульсу (75 кВ пік для 12 кВ; 125 кВ пік для 24 кВ)

● Тест на витік газу (гелієва мас-спектрометрія)

● Перевірка механічної роботи (200 циклів)

● Вимірювання часткового розряду (<5 пКл)

● Внутрішня перевірка дуги (випробування типу, виконується сторонньою лабораторією)

● Усі продукти відповідають стандартам IEC 62271-200, GB 3906, GB/T 11022 і GB/T 3804.

Упаковка та доставка

Упаковка: дерев'яні експортні ящики з ударостійкою піною та вологостійким бар'єром. Кожна одиниця окремо упакована у вакуумну пластикову упаковку з осушувачем.

Аксесуари: ручка керування, набір заземлення, запасні ущільнювальні кільця, кабельні наконечники та посібник із встановлення.

Доставка: FOB Шанхай або Нінбо. Стандартна доставка 25–35 днів після підтвердження замовлення. Доступні авіаперевезення для термінових проектів.
