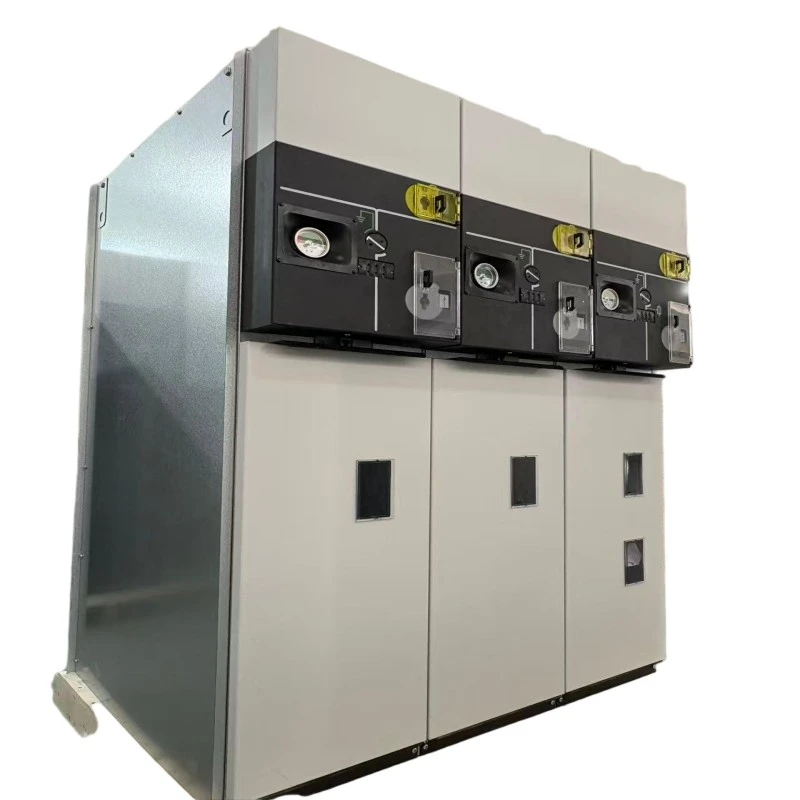

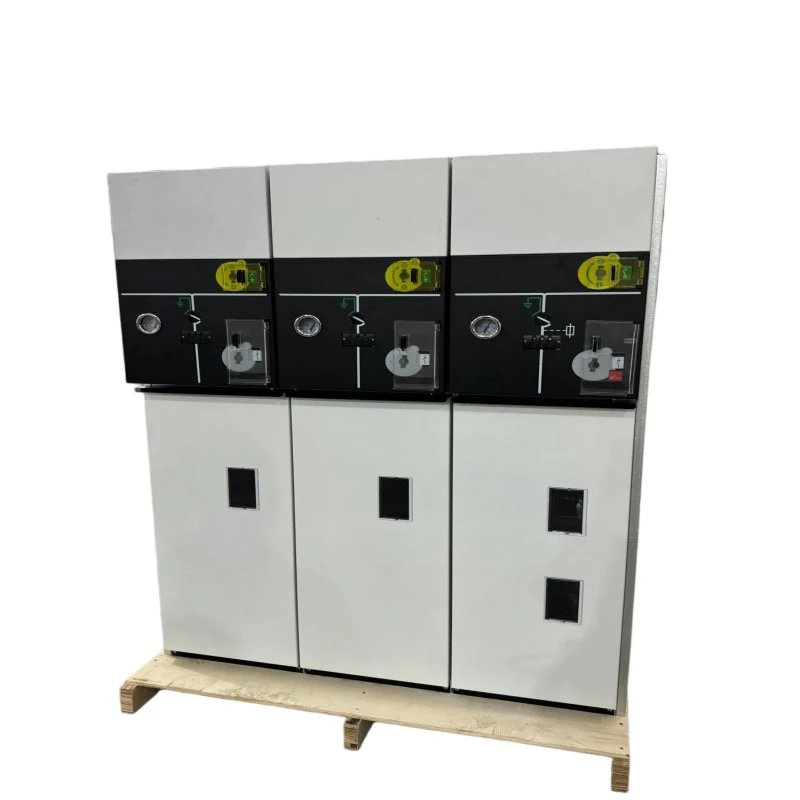

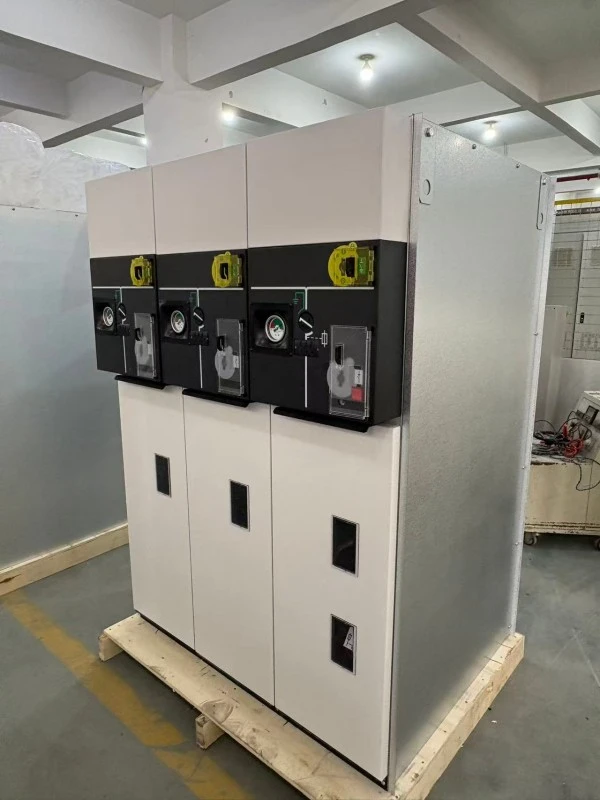

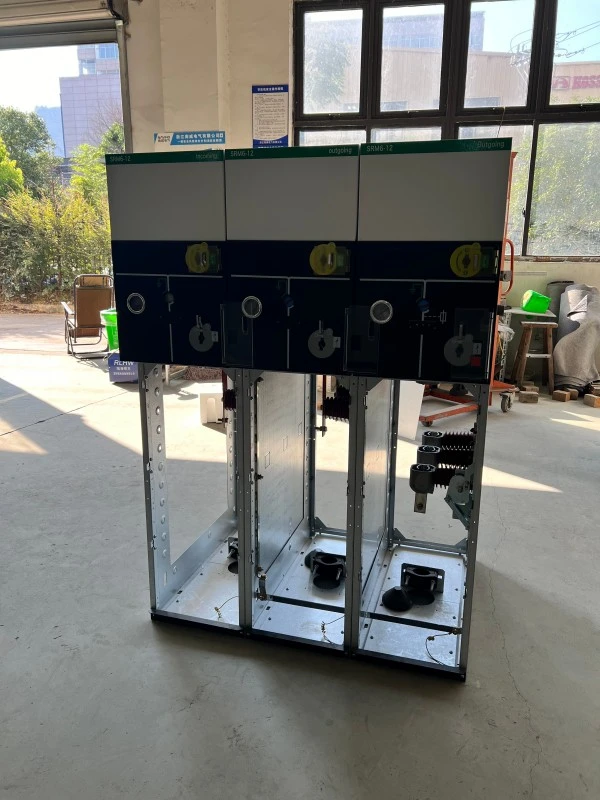

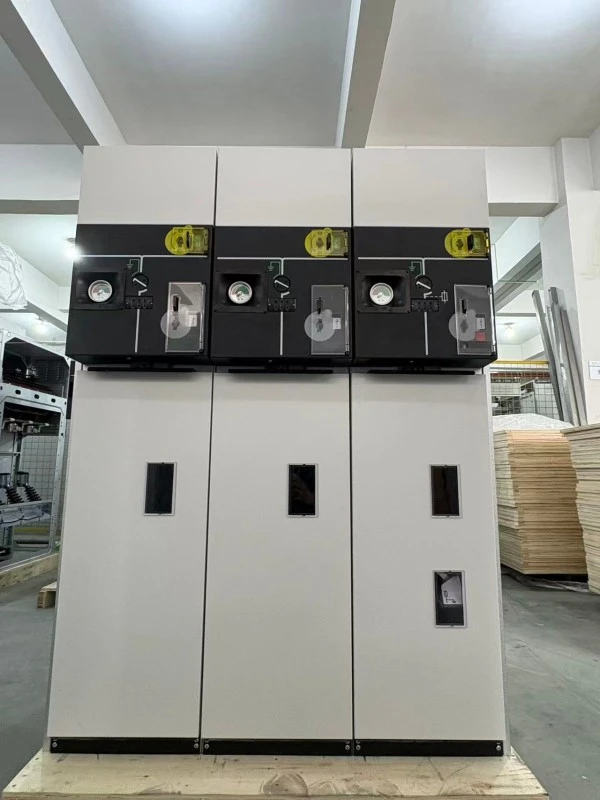

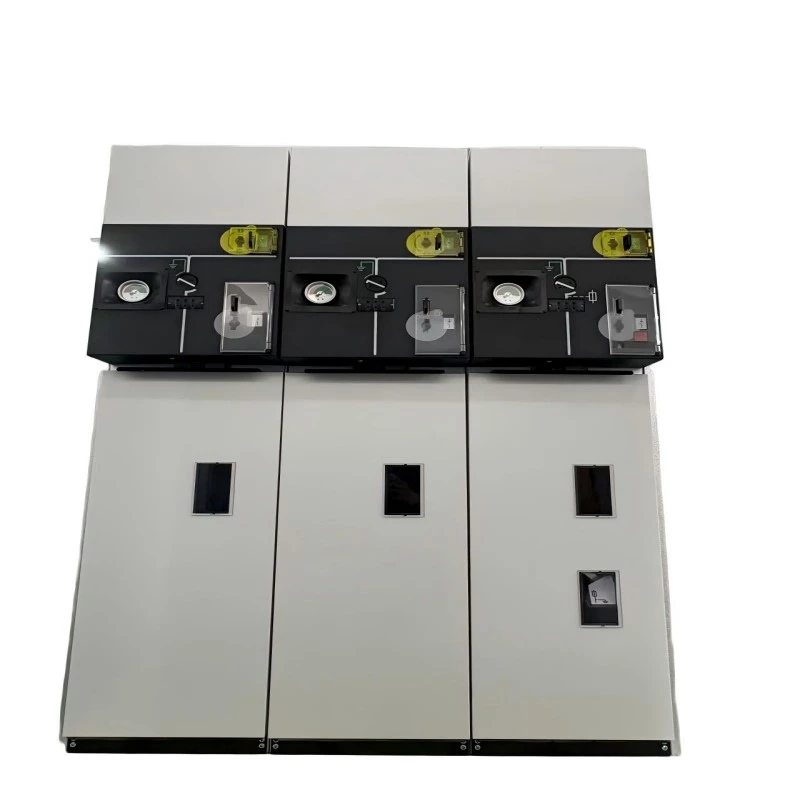

Головний блок HXGN з повітряною ізоляцією з ущільненим кільцем

«Н» — коробчатий корпус,

«X» — кільцева мережа,

«Г» — повітроізольовані,

«N» — внутрішній

Розподільний пристрій HXGN з повітряною ізоляцією з герметичним кільцевим головним блоком у металевому корпусі, призначений для кільцевої магістралі та радіальних розподільних систем 6–24 кВ. На відміну відіз елегазовою ізоляцієюRMU, цей пристрій використовує повітря як основне діелектричне середовище, при цьому всі струмоведучі частини поміщені в герметичний, захищений від пилу металевий корпус.

Що це робить?

1. Підключає та ізолює контури живлення у вторинному розподілі

2. Захищає розподільні трансформатори за допомогою вимикачів навантаження та комбінацій запобіжників

3. Забезпечує видимі ізоляційні проміжки для безпечного обслуговування

4. Служить економічною альтернативою розподільним пристроям із елегазовою ізоляцією

Головний блок HXGN з повітряною ізоляцією з герметичним кільцем широко використовується в додатках, деелегазобмежено, коли потрібне часте видиме відключення або де бюджетні обмеження віддають перевагу перевіреній простій технології без шкоди для безпеки.

Опис товару

Наш герметичний кільцевий головний блок з повітряною ізоляцією HXGN — це кільцевий головний блок з повітряною ізоляцією наступного покоління, розроблений для внутрішньої установки на підстанціях, промислових підприємствах, комерційних будівлях і мережах розподілу електроенергії в сільській місцевості. Номінальна напруга коливається від 6 кВ до 24 кВ, з номінальним струмом 630 А для головних шин і 125 А для ланцюгів трансформатора, захищених запобіжниками.

Основні технічні характеристики:

1. Повітряна ізоляція з оптимізованим міжфазним інтервалом та ізольованими бар’єрами

2. Герметична конструкція корпусу (IP3X або IP4X), що запобігає проникненню пилу та гризунів

3. Трипозиційний вимикач навантаження (замкнуто / відкрито / заземлено) з видимим розривом

4. Вбудований струмообмежувальний захист трансформаторів (до 125 А)

5. Додатковий модуль вакуумного вимикача для захисту живлення

6. Механічні блокування, що запобігають неправильним операціям

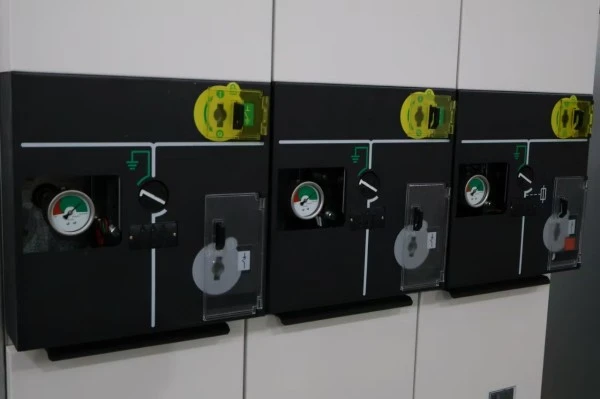

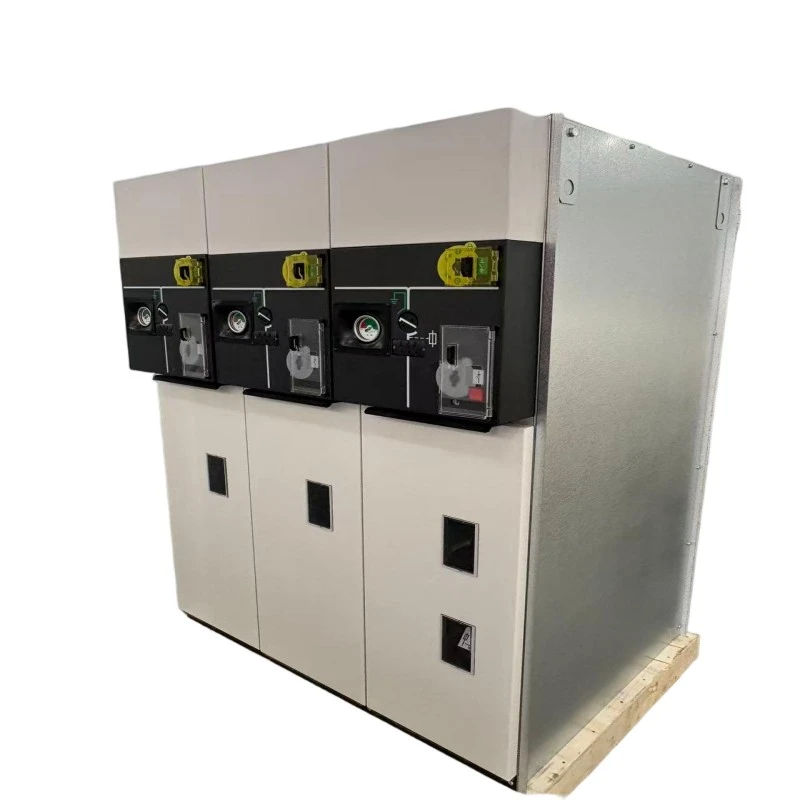

7. Імітаційна шина передньої панелі з чіткою індикацією положення

Головний блок HXGN з повітряною ізоляцією з герметичним кільцем має прозору конструкцію, яку легко перевірити --- оператори можуть візуально підтвердити відкрите положення перемикача навантаження, що є особливою перевагою під час технічного обслуговування та процедур блокування/маркування. Для монтажу або виведення з експлуатації не потрібне спеціальне газотранспортне обладнання.

Параметр продукту (специфікація)

Особливості продукту та застосування

Ключові характеристики

● Не містить SF6 і екологічно чистий --- Використовує лише повітря як ізоляційне середовище, без викидів парникових газів.

● Видимий розрив --- Вимикач навантаження забезпечує чітко видимий ізолюючий зазор, що спрощує процедури безпеки.

● Захищеність від пилу та гризунів --- Корпус відповідає стандартам IP3X або IP4X, що запобігає поширеним причинам поломок розподільних пристроїв із повітряною ізоляцією.

● Компактність --- ширина блоку зазвичай 500 --- 600 мм, підходить для закритих підстанцій з обмеженим простором.

● Рентабельність --- Нижчі початкові інвестиції порівняно з елегазом або RMU з твердою ізоляцією.

● Просте технічне обслуговування --- Немає необхідності контролювати тиск газу або заправляти; тільки візуальний огляд і очищення контактів.

● Безпека блокування --- Механічні блокування запобігають замиканню вимикача заземлення, коли вимикач навантаження закритий.

Сценарії застосування

● Сільські та селищні електромережі

● Промислові об’єкти --- фабрики, гірничі підприємства, цементні заводи (із захистом від пилу)

● Комерційні будівлі --- Торгові центри, офісні комплекси, готелі

● Малі та середні підстанції --- розподільні вузли 6кВ-24кВ

● Відновлювана енергія --- Малі ГЕС, біомаса та розподілена сонячна енергія (установлення в приміщенні)

● Проекти модернізації --- Заміна застарілих розподільних пристроїв із повітряною ізоляцією на сучасні герметичні пристрої

Питання та відповіді

Питання 1: Як працює головний блок HXGN з повітряною ізоляцією з герметичним кільцем у запилених середовищах, таких як цементні заводи чи зернові силоси?

A: Відмінно. Головний блок HXGN із повітряною ізоляцією з герметичним кільцем має повністю герметичний корпус зі стандартом IP3X (опція IP4X), що означає, що частинки пилу, розміром більше 2,5 мм або 1 мм, не можуть проникнути. Це запобігає відстеженню та спалахам, які зазвичай спостерігаються в розподільних пристроях відкритого типу з повітряною ізоляцією. Ми рекомендуємо версію IP4X для сильних пилових приміщень разом із періодичним зовнішнім чищенням шафи.

Q2: Чи надійна повітряна ізоляція в прибережних регіонах з високою вологістю?

A: Так, з належним дизайном. У нашому головному блоці HXGN з повітряною ізоляцією з герметичним кільцем використовуються гідрофобні ізольовані бар’єри та шлях витоку, розширений до 240 мм (для 12 кВ) і 360 мм (для 24 кВ). Крім того, герметичний корпус запобігає циркуляції вологого повітря, а в кабельному відсіку можна встановити додаткові нагрівачі для запобігання утворенню конденсату. Ми успішно розгорнули сотні одиниць у південних прибережних провінціях із річною вологістю 90%+.

Q3: Як цей продукт порівнюється з RMU з елегазовою ізоляцією?

A: SF6 RMU більш компактні та повністю герметичні, але потребують обробки газу та мають вищу початкову вартість. Головний блок HXGN з повітряною ізоляцією з ущільненим кільцем більший, але пропонує:

● Нижча початкова ціна придбання (зазвичай пропонує нижчі початкові інвестиції, ніж порівняльні рішення з елегазовою ізоляцією, залежно від конфігурації та вимог проекту.)

● Немає побоювань щодо витоку газу

● Видиме від'єднання для безпечнішого обслуговування

● Простіший виведення з експлуатації та утилізація

Для клієнтів, які віддають перевагу низькій вартості життєвого циклу та впливу на навколишнє середовище без надзвичайних обмежень простору, HXGN є ідеальним вибором.

Q4: Які запобіжники сумісні з вашим HXGN RMU?

Відповідь: наш відсік для запобіжників підтримує стандартні високовольтні запобіжники з обмеженням струму DIN 43625 або BS 2692. Ми можемо поставити запобіжники, які відповідають вашим вимогам до захисту трансформатора (зазвичай від 6,3 A до 125 A). Робота ударного штифта запобіжника механічно пов’язана з трипозиційним перемикачем для захисту від однофазного замикання.

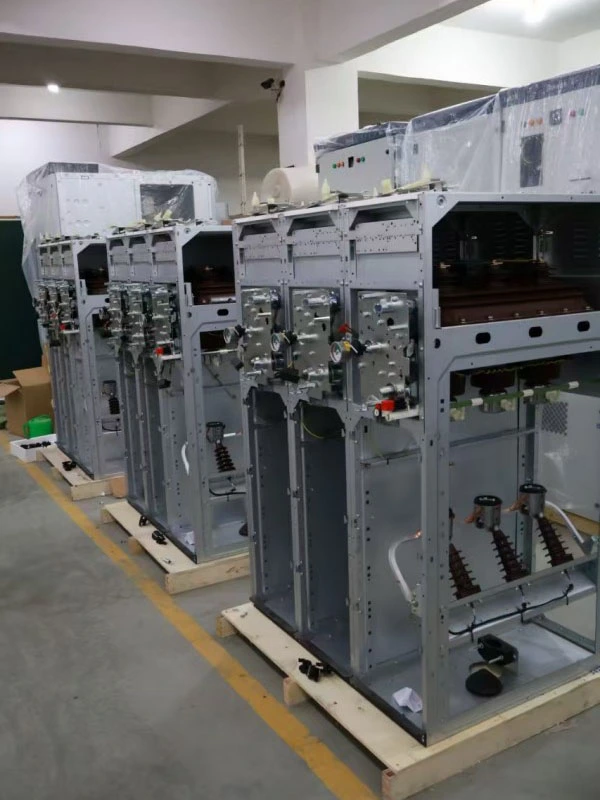

Деталі виробництва

Корпус і герметизація

Головний блок HXGN з повітряною ізоляцією з герметичним кільцем має корпус із холоднокатаної сталі товщиною 2,0 мм або додатково з нержавіючої сталі, покритий електростатичним порошковим покриттям (мінімальна товщина 80 мкм, світло-сірий RAL 7035). Покриття проходить 500-годинний тест на сольовий туман. Герметичність досягається за допомогою прокладок з пінополіуретану на всіх дверях і панелях, що забезпечує захист IP3X. Кабельні відсіки запечатані окремо від відсіку головного вимикача, щоб запобігти поширенню дуги.

Конструкція вимикача навантаження

Трипозиційний вимикач навантаження являє собою обертовий лопатевий тип з самоочисними посрібленими контактами. Дугогасна камера використовує магнітний принцип продувки в поєднанні з ізольованими дугогасильними камерами, що дозволяє переривати струм навантаження до 630 А та створювати/розривати струми зарядки кабелю (до 10 А). Перемикач має два видимих ​​положення розриву (розімкнуте та заземлено) і одне закрите положення — все чітко вказано на передній панелі імітації.

Комбінований запобіжник

Для захисту трансформатора наш основний блок HXGN з повітряною ізоляцією з герметичним кільцем містить відсік для запобіжників із механізмом розмикання, що керується бойком. Коли спрацьовує одна фаза запобіжника, бойок механічно спрацьовує вимикач навантаження, щоб розімкнути всі три фази, запобігаючи однофазній роботі. Відсік запобіжників зблокований із заземлювачем — відсік можна відкрити, лише коли вимикач навантаження розімкнутий, а вимикач заземлення закритий.

Система ізоляції

Усі збірні шини та з’єднання ізольовані термозбіжними трубками (тип із посиленням шляху витоку) або епоксидним порошковим покриттям. Фазові бар’єри виготовлені з DMC (формувальна суміш для тіста) або SMC (листова формувальна маса) з класом стійкості до дуги 1 згідно з IEC 60243. Мінімальний повітряний просвіт становить:

● 12 кВ: 125 мм між фазами, 100 мм до землі

● 24 кВ: 220 мм між фазами, 180 мм до землі

Гарантія якості та тестування

Кожен головний блок HXGN з повітряною ізоляцією з герметичним кільцем перед доставкою проходить планові випробування:

● Вимірювання опору основного ланцюга (мікроомметр)

● Витримувана напруга промислової частоти (42 кВ/1 хв для 12 кВ, 65 кВ/1 хв для 24 кВ)

● Випробування індукованої напруги

● Перевірка механічної роботи (200 циклів для кожного перемикача)

● Перевірка ізоляції допоміжного кола (2 кВ/1 хв)

● Перевірка захисту корпусу (випробування зондом IP3X або IP4X)

● Вимірювання часткового розряду (<20 пКл при 1,5 × номінальної напруги)

Зобов’язання післяпродажного обслуговування

Гарантійний термін: 12 місяців з дати відвантаження (з можливістю продовження до 24 або 36 місяців за договором платного обслуговування)

Технічна підтримка: довічна безкоштовна технічна консультація; відповідь протягом 1 години після повідомлення
