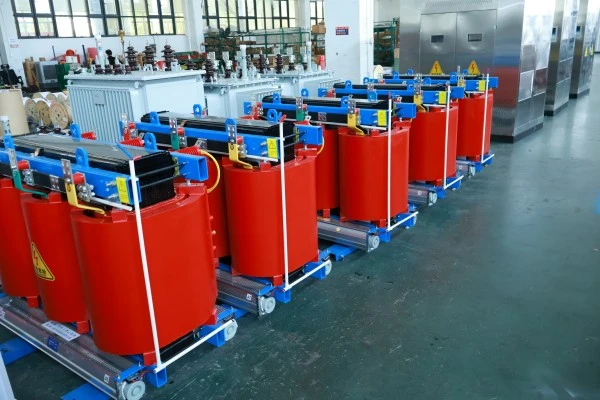

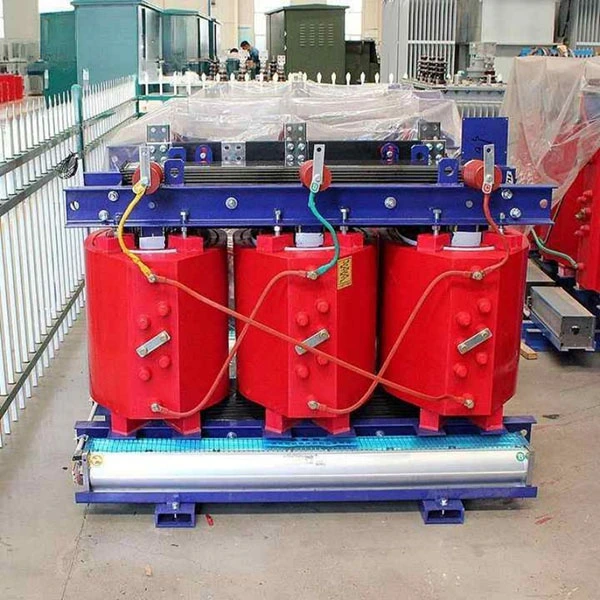

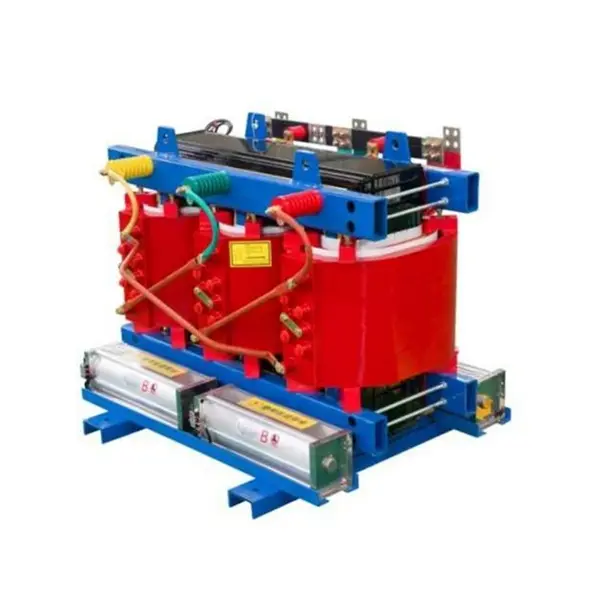

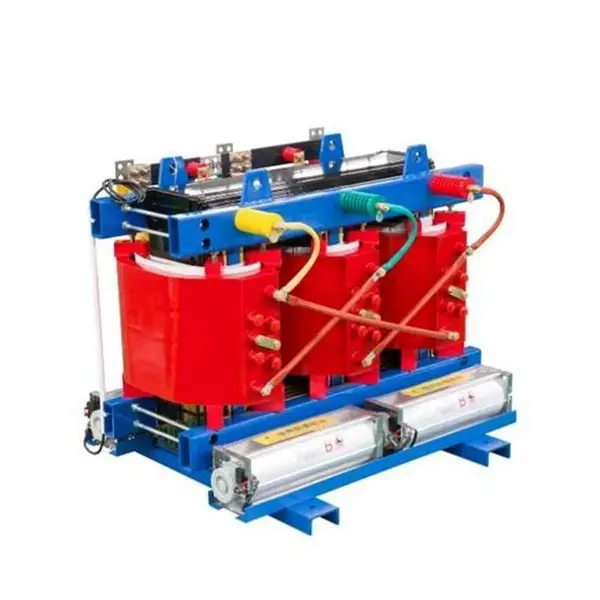

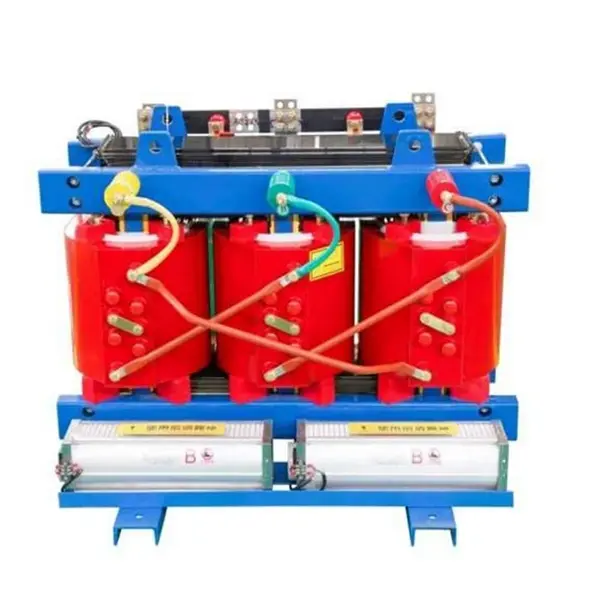

Литий силовий трансформатор SCB13 800 кВА з епоксидної смоли

Що це за обладнання?

Силовий трансформатор із епоксидної смоли SCB13-800kVA — це трифазний силовий трансформатор, виготовлений за допомогою процесу вакуумного лиття з епоксидної смоли. Він відноситься до сімейства енергоефективних сухих трансформаторів.

Розбивка коду моделі:

● S – Трифазний

● C – лита смола (епоксидна)

● B – низьковольтна фольгова обмотка

● 13 – Код серії продуктивності, що позначає рівень енергоефективності

Що це робить?

Основною функцією цього обладнання є зниження високої напруги (10 кВ або 35 кВ) до низької напруги (400 В/380 В), забезпечуючи безпечне та стабільне живлення різних електричних навантажень. На відміну від традиційних маслонаповнених трансформаторів, він не використовує ізоляційне масло для охолодження. Замість цього він працює з використанням епоксидної твердої ізоляції в поєднанні з природним повітряним охолодженням.

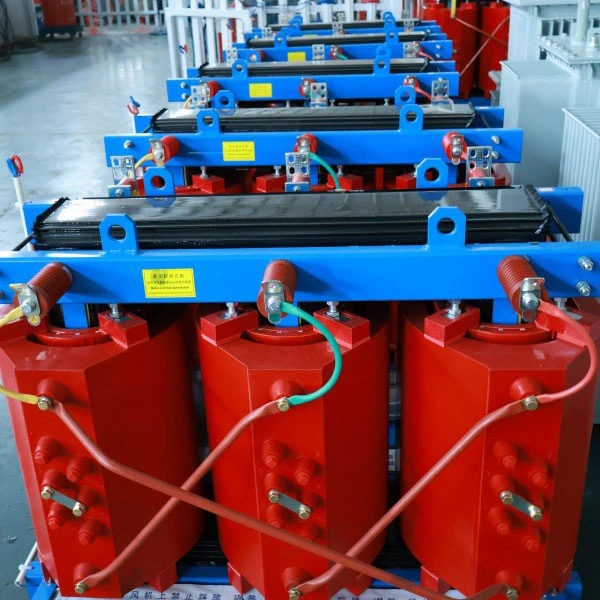

Опис товару

Литий силовий трансформатор SCB13-800kVA з епоксидної смоли є високоефективним,трифазний сухий трансформаторпризначений для сучасного розподілу електроенергії. Він має вакуумне лиття з епоксидної смоли, обмотки з фольги низької напруги та відповідає стандартам енергоефективності GB 20052-2020 рівня 2 (наближається до рівня 1). Ідеально підходить для застосувань, що вимагають енергозбереження, пожежної безпеки та надійності.

Розрахована на 800 кВА зі стандартним співвідношенням напруги 10 кВ/0,4 кВ (налаштовується на 6 кВ, 20 кВ або 35 кВ). Безмасляна епоксидна тверда ізоляція усуває ризики витоку, пожежі та вибуху, що робить її придатною для висотних будівель, метро, ​​лікарень, центрів обробки даних і хімічних заводів.

Ключові електричні характеристики: втрати холостого ходу ≤1090 Вт, втрати навантаження (120°C) ≤6260 Вт, опір короткого замикання 6% (регульований 4%-10%), частковий розряд ≤5 пКл і шум ≤55 дБ на 1 метрі.

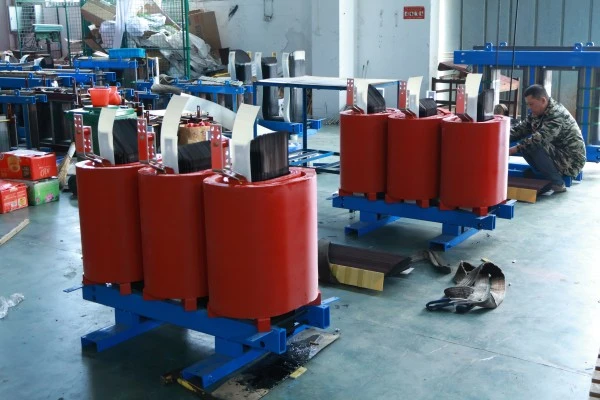

Оснащений інтелектуальною системою контролю температури (датчики PT100, автоматичний запуск/зупинка вентилятора, сигналізація перегріву та відключення) та зв’язок RS485 для інтеграції системи BA. Процес лиття VPI забезпечує вологостійке та вогнестійке герметизацію. Для сердечника використовується високопроникна кремнієва сталь із з’єднаннями внапуск. Стандартний захист IP20 (IP23 на вибір).

З 30-річним проектним терміном служби та мінімальним обслуговуванням SCB13-800kVA є надійним, економічним вибором для нових або модернізованих систем розподілу.

Застосування продукту

Типові застосування:

Висотні будівлі, комерційні комплекси, лікарні, центри обробки даних, станції метро, ​​аеропорти, хімічні заводи, станції відновлюваної енергії та будь-які місця, де пожежна безпека є критичною вимогою.

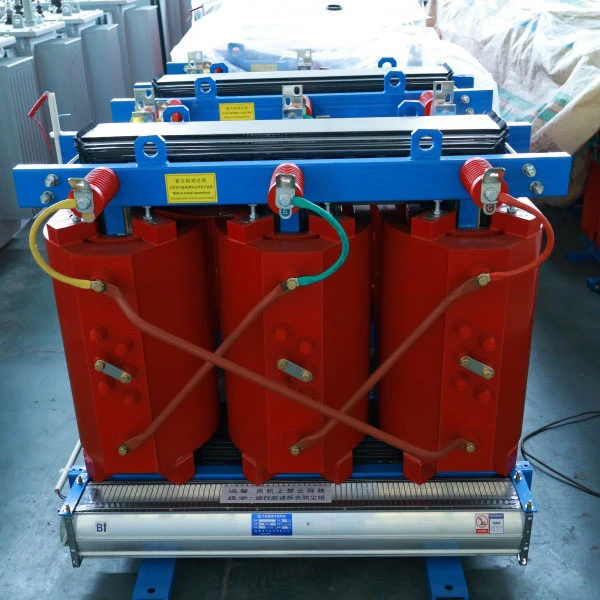

Характеристика продукту

Висока ефективність і енергозбереження – нижчі експлуатаційні витрати

Втрати холостого ходу зменшені на 20%-37% порівняно із серією SCB11; втрати навантаження зменшені на 15%-30%

Типові втрати холостого ходу 800 кВА ≤ 1090 Вт, втрати навантаження (при 120°C) ≤ 6260 Вт

Відповідає стандартам енергоефективності GB 20052-2020 Level 2; деякі параметри досягають рівня 1

Розрахунок економічної вигоди:

Якщо порівнювати зі стандартним трансформатором SCB11 8000 годин роботи на рік за 0,11 дол. США/кВт-год, річна економія електроенергії становить приблизно 2000–2700 дол. Різниця в ціні компенсується приблизно за 3 роки.

Безпека та надійність – протипожежний та вибухозахищений із нульовим ризиком

Основні переваги:

Самозатухання: температура займання епоксидної смоли > 300°C; полум'я не поширюється і гасне, коли джерело тепла видалено

Безмасляна конструкція: повністю виключає ризик витоку масла, пожежі та вибуху; немає необхідності в ямі для зберігання масла

Висока стійкість до короткого замикання: високоміцна структура, армована скловолокном, утворена шляхом вакуумного лиття, підвищує стійкість до короткого замикання більш ніж на 30%

Надзвичайно низький частковий розряд: частковий розряд можна контролювати при температурі нижче 5pC, що значно сповільнює старіння ізоляції

Вирішення справжнього занепокоєння клієнтів:

Питання: При установці трансформатора в підвалі багатоповерхівки, на що найбільше звертає увагу пожежна інспекція?

Відповідь: Пожежні служби зосереджуються насамперед на «ризику поширення вогню» та «викидах токсичного диму». У нашому SCB13 використовується лиття з епоксидної смоли, яка за своєю суттю є вогнезахисною та не виділяє галогеновмісних токсичних газів під час горіння (відповідає GB/T 1094.11-2022). Це головна перевага, з якою не можуть зрівнятися маслонаповнені трансформатори. Багато комерційних комплексів і проектів лікарень у містах першого та другого рівня пройшли сувору протипожежну перевірку саме через цю особливість.

З: Сухі трансформатори чутливі до вологості. Чи можуть вони працювати в сезон дощів у південних регіонах?

A: Звичайні сухі трансформатори справді чутливі до вологи, але наш SCB13 використовує процес вакуумного лиття, де епоксидна смола повністю інкапсулює обмотки, утворюючи герметичний ізоляційний шар. Сердечник і затискні елементи проходять спеціальну антикорозійну обробку, що забезпечує нормальну роботу при 100% відносній вологості. Перед повторним запуском після відключення не потрібна обробка сушінням.

Інтелектуальний моніторинг – короткий огляд температури

Стандартна інтелектуальна система контролю температури:

Попередньо вбудовані платинові датчики опору PT100 у кожній фазній обмотці для моніторингу температури в реальному часі

Контролер циклічно відображає температуру трифазної обмотки – легко читати

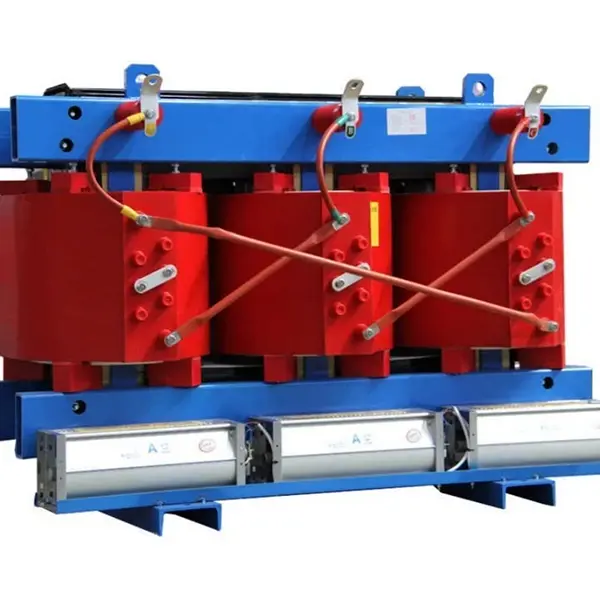

Автоматично запускає/зупиняє вентилятори охолодження знизу (запускається при >100°C, зупиняється при <80°C)

Забезпечує сигналізацію перегріву (регульоване задане значення) і захист від перегріву

Робота з низьким рівнем шуму – тихо та без збоїв

Виміряні дані:

Для 800 кВА і нижче рівень шуму ≤ 55 дБ, виміряний на відстані 1 метра від обладнання

45° повністю ступінчаста технологія перехресного з’єднання + вібраційні накладки можуть ще більше зменшити шум на 5-8 дБ

Висока здатність до перевантаження – надійно, коли це найважливіше

Параметри здатності до перевантаження:

Природне охолодження (AN) – може постійно працювати при 100% навантаженні

Примусове повітряне охолодження (AF) – потужність може бути збільшена на 40-50%

Витримує 150% номінального навантаження протягом 2 годин

Сценарії застосування:

Літні періоди пікового попиту, захист електроживлення від критичних подій, тимчасовий розподіл навантаження при виході з ладу одного трансформатора – у ці «критичні моменти» перевантажувальна здатність SCB13 забезпечує безперервність електропостачання.

Не потребує обслуговування – без зусиль і турбот

Переваги обслуговування:

Без масла – немає потреби в періодичній фільтрації масла або тестуванні масляної хроматографії

Гладка поверхня намотування - пил не накопичується легко

Відсутність рухомих частин – надзвичайно низький рівень відмов

Щоденне технічне обслуговування вимагає лише перевірки дисплея температури та очищення каналів охолоджуючого повітря

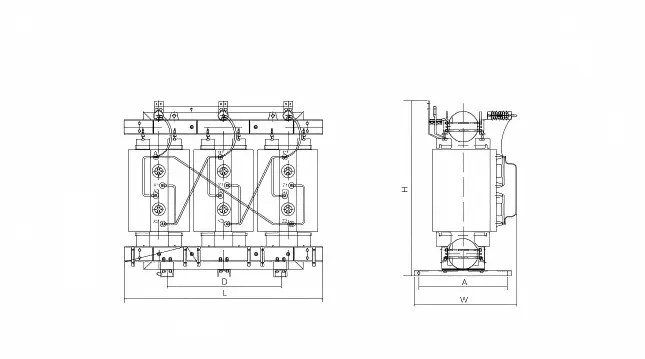

Параметр продукту (специфікація)

Зобов’язання післяпродажного обслуговування

Гарантійний термін: 12 місяців з дати відвантаження (з можливістю продовження до 36 або 60 місяців за договором платного обслуговування)

Технічна підтримка: довічна безкоштовна технічна консультація; розрахунок навантаження та оптимізація рішення на етапі вибору

Обслуговування на місцях: інструкції зі встановлення, допомога при введенні в експлуатацію, усунення несправностей (безкоштовно протягом гарантії, на основі вартості після гарантії)

Постачання запасних частин: регулятори температури, вентилятори, датчики та інші загальні частини, які зберігаються на складі; доставка кур'єром на наступний день
