Рішення зовнішньої коробкової підстанції для фотоелектричної електростанції Мексики

Опис фото на сайті:

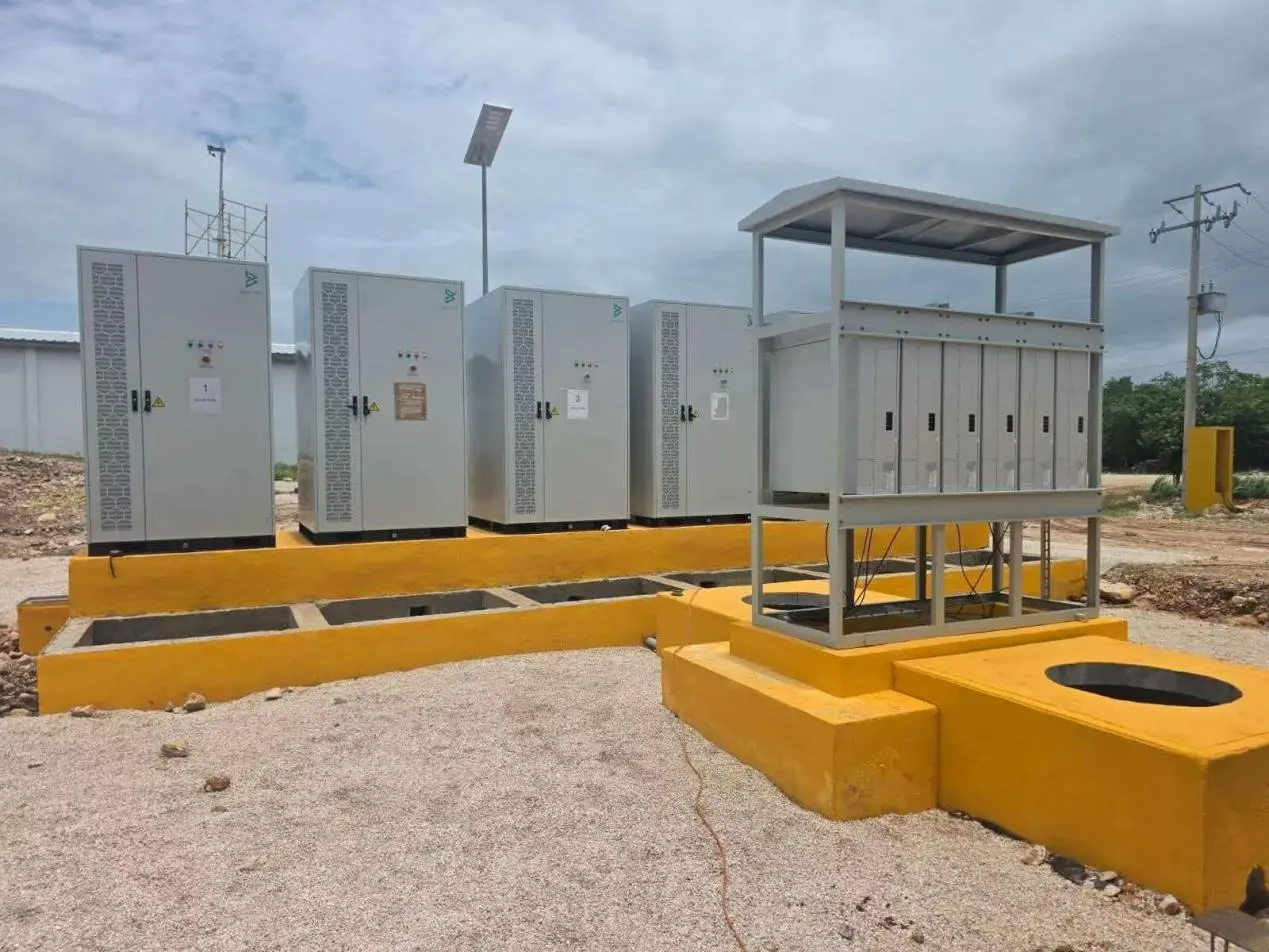

Малюнок 1: Інтегрована конфігурація шафи управління інвертора та низьковольтної сумаційної шафи

На лівій стороні панелі є чотири незалежні зовнішні шафи керування фотоелектричними інвертором; з правого боку встановлено відповідну розподільну раму суматора низької напруги відкритого типу з дощозахисним навісом. Усе обладнання встановлено на піднесених жовтих бетонних основах, які мають вбудовані кабельні канали для забезпечення входу та виходу кабелю внизу, тим самим запобігаючи ерозії від дощової води та вологи на рівні землі.

Шафа управління інвертором: зовнішня захисна оболонка з рейтингом IP54, яка має бічні конвективні охолоджувальні жалюзі великої площі та пилові фільтри, з інтегрованими кнопками керування, індикаторами стану та сигналізаторами про несправності на передній панелі. Кожен блок працює незалежно в межах своєї визначеної зони, що дозволяє проводити обслуговування окремих блоків без впливу на всю систему виробництва електроенергії.

Розподільна рама низької напруги: має відкриту дощозахисну конструкцію даху з природним розсіюванням тепла для тропічних високотемпературних середовищ, оснащену шістьма внутрішніми вихідними портами для агрегування живлення від кількох інверторів і спрощення електропроводки на місці. Об’єкт включає в себе стовпи моніторингу та освітлення, що працюють на сонячних батареях, які працюють без зовнішнього джерела живлення, що відповідає вимогам нічної експлуатації, технічного обслуговування та спостереження за охороною.

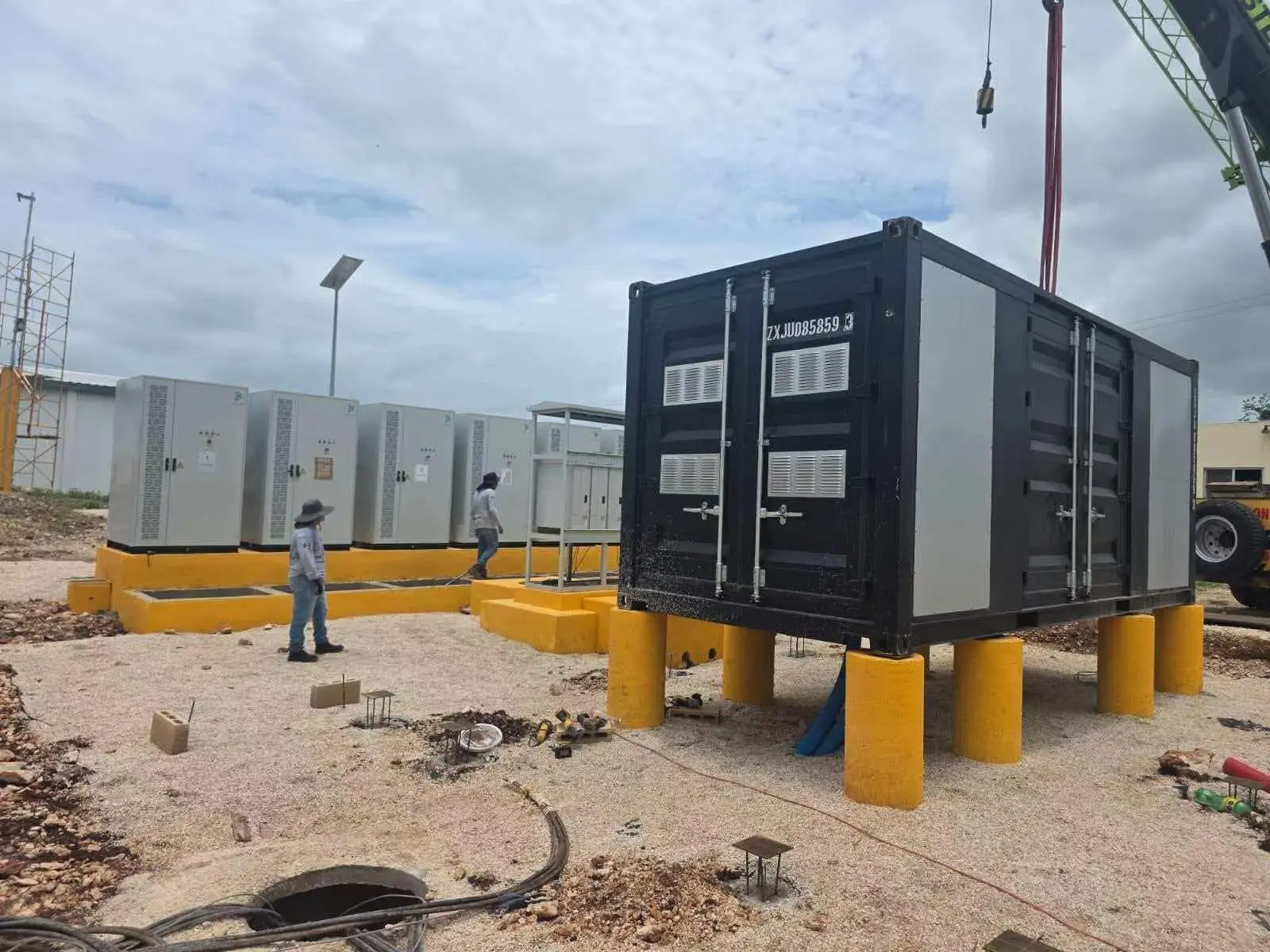

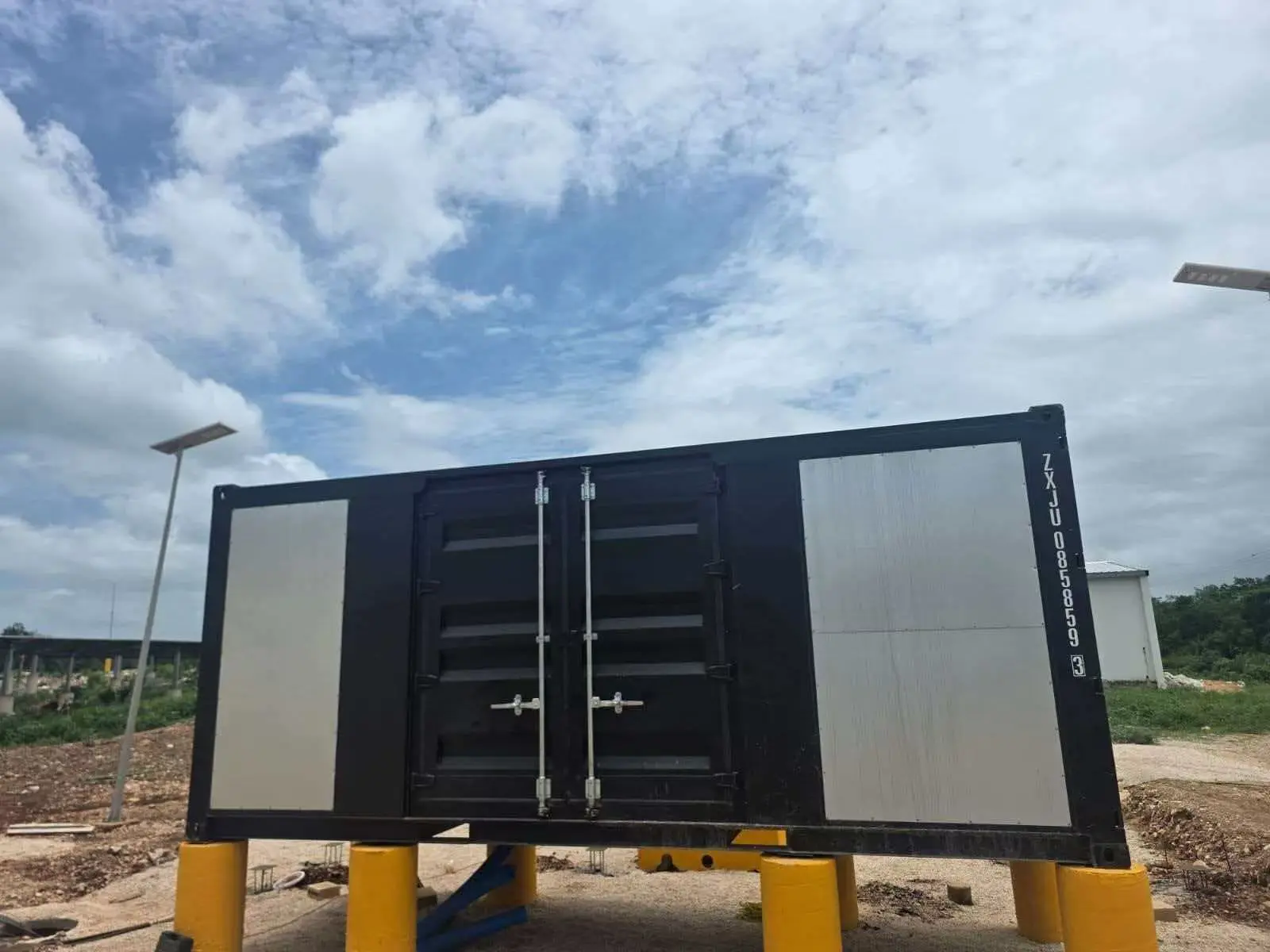

Малюнки 2 і 3: Контейнерна підстанція прибуває на місце; панорамний вид на всю зону розподілу електроенергії

Інтегровану чорну контейнеризовану підстанцію було доставлено на об’єкт, утворюючи повну фотоелектричну систему розподілу електроенергії разом із встановленою ззаду інверторною шафою та об’єднувальною шафою. Обидві сторони контейнера оснащені вентиляційними жалюзі, стійкими до дощу, і мають вбудовані пило- та водостійкі конструкції для покращення розсіювання тепла в середовищі з високою температурою. Контейнер покритий зовнішнім атмосферостійким покриттям, яке забезпечує захист від ультрафіолетового випромінювання та корозії сольових бризок, що робить його придатним для тривалої експлуатації на відкритому повітрі в Мексиці.

Малюнок 4: Контейнерна коробка трансформується у зовнішній вигляд продукту

Стандартизована конструкція контейнерного блоку з подвійними дверними каналами доступу та бічними панелями обслуговування для легкого внутрішнього обслуговування обладнання; Структура вентиляції з відсіками забезпечує оптимальне розсіювання тепла, одночасно забезпечуючи водонепроникний і пилонепроникний захист, що робить його придатним для централізованого збільшення та підключення до мережі на мегаватних фотоелектричних електростанціях.

Ринкові переваги проекту

1. Інтегрована поставка збірного обладнання: все обладнання попередньо зібрано та перевірено на заводі, що значно скорочує час будівництва та введення в експлуатацію за кордоном, скорочує загальний цикл реалізації проекту та знижує загальні витрати на оплату праці генерального підрядника.

2. Весь промисловий ланцюг має комплексні можливості постачання з трансформаторами, шафами розподільних пристроїв, трансформаторами струму, реле захисту та інверторними шафами, які виробляються власними силами відповідно до єдиних технічних стандартів, що забезпечує зручну закупівлю запасних частин і обслуговування обладнання.

3. Це рішення, розроблене для тропічного клімату, спеціально оптимізує терморегулювання, вологостійкість і корозійно-стійкі конструкції, адаптовані до жарких і дощових умов Латинської Америки, ефективно вирішуючи типові робочі проблеми, такі як зупинка обладнання через високі температури та іржавіння на відкритих електростанціях.

4. Відповідно до місцевих специфікацій електромережі, його загальні параметри відповідають мексиканським електричним стандартам, що забезпечує пряме схвалення підключення до мережі місцевими енергетичними компаніями та робить його придатним для тиражування та розгортання в проектах зберігання фотоелектричної енергії в Мексиці, Центральній Америці та Карибському регіоні.

Резюме проекту

У цьому мексиканському інтегрованому проекті збірної фотоелектричної та накопичувальної підстанції використовується модульне комплексне рішення для розподілу електроенергії, спеціально оптимізоване для тропічного, спекотного та дощового клімату регіону, що включає спеціальні покращення вологостійкості, розсіювання тепла та захисту від корозії. Використовуючи підхід до будівництва, який поєднує заводське виготовлення з швидким монтажем на місці, він досягає повної інтеграції фотоелектричної інверсії, збору та розподілу струму, а також підвищення напруги для підключення до мережі. Рішення демонструє високу стандартизацію та служить еталонним прикладом для тропічних електростанцій з відновлюваною енергією в Латинській Америці, придатних для просування закордонним клієнтам фотоелектричної системи та накопичувачів енергії під ключ.
